　　钥匙环几乎是我们日常生活中必不可少的随身用品之一，

　　那么，

　　SolidWorks中又是如何造这样一个钥匙环的呢？

详细内容

01

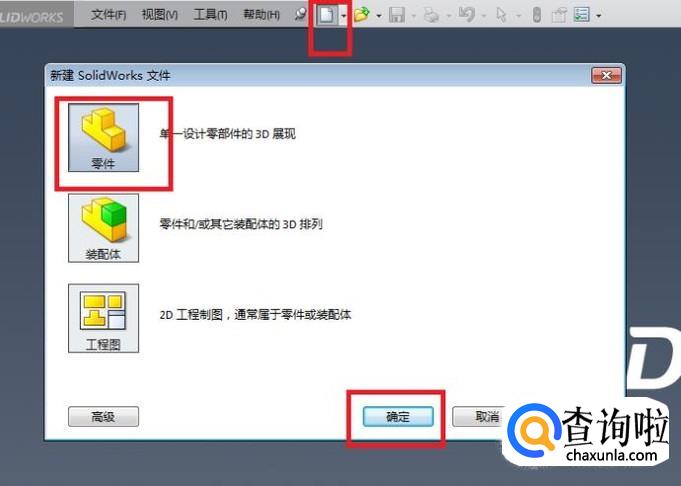

如下图所示，
首先点击标题栏中的“新建”图标，
然后在随之弹出的“新建SolidWorks文件”对话框中选中“零件”，
最后点击对话框下方的“确定”，
至此，
完成一个空白的SolidWorks零件文件的创建。
02

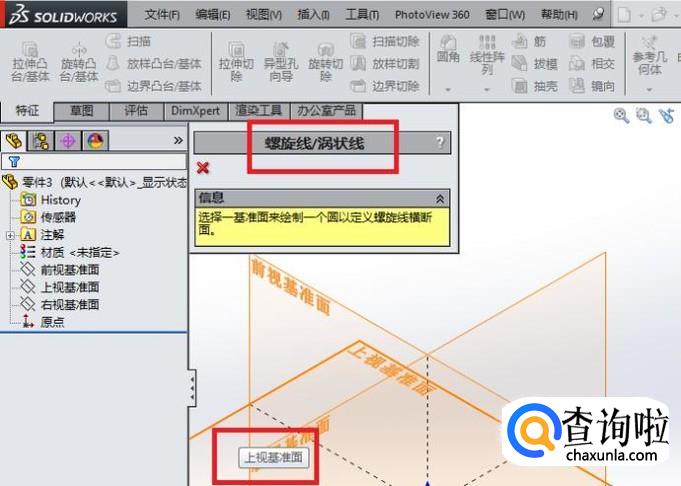

如下图所示，
首先点击特征工具栏中的“曲线”下方的三角形，
然后在其展开的下拉菜单中点击“螺旋线/涡状线”，
紧接着软件就弹出一个“螺旋线/涡状线”对话框和三个基准面，
笔者选了“上视基准面”。
03

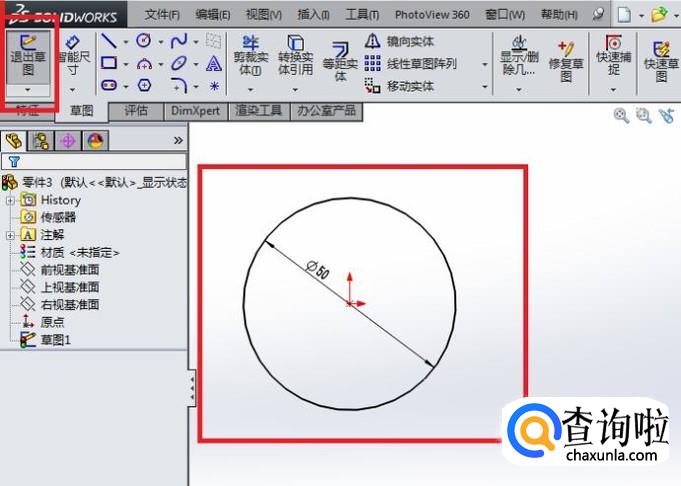

如下图所示，
进入到草图状态，
首先点击工具栏中的“圆”图标，
然后以坐标原点为圆心画一个圆，
然后点击工具栏中的“智能尺寸”图标，
之后标注圆的直径为50，
到此草图就画好了，
最后“退出草图”就OK了。
04

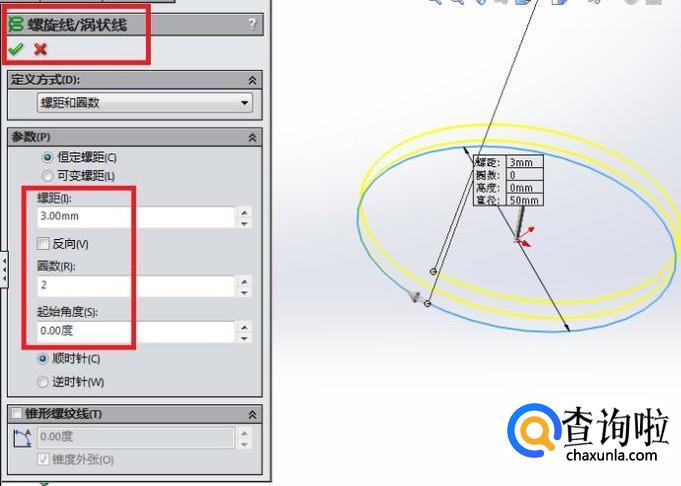

如下图所示，
回到了“螺旋线/涡状线”对话框，
现在的对话框和之前相比可丰富多了，
注意红色框选中的参数：
螺距3，圈数2，起始角度0，
这些都是必须的，
然后看着右边的预览效果，
还不错，
就直接打√吧，
至此，
完成了螺旋线的创建。
05

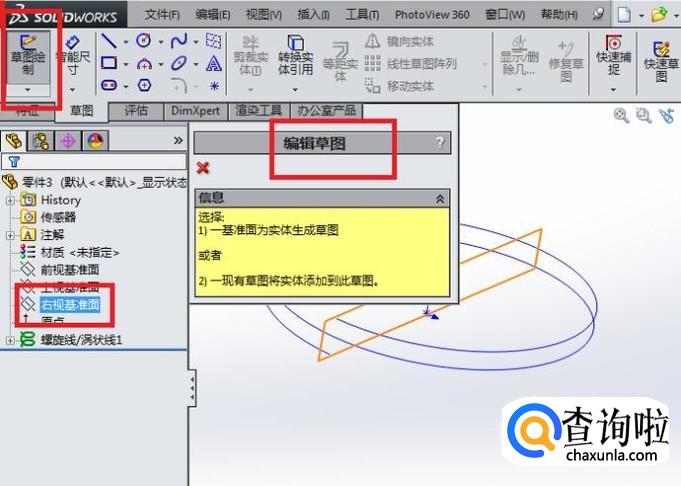

如下图所示，
点击工具栏中的“草图绘制”，
随后弹出一个“编辑草图”对话框，
不过这回可没有三个基准面出现，
所以笔者只好在设计树中选择“右视基准面”咯。
06

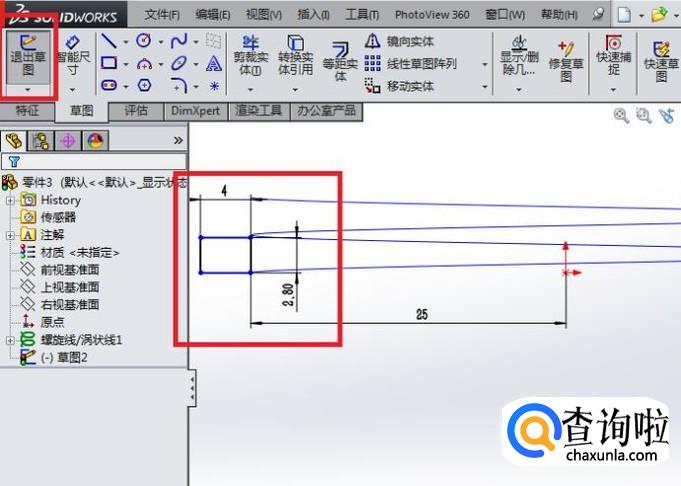

如下图所示，
又一次进入到草图状态，
首先点击工具栏中的“矩形”图标，
然后在草图工作区域画一个矩形，
然后点击工具栏中的“智能尺寸”对话框，
然后在草图中进行标注，具体尺寸见下图，
最后别忘了“退出草图”。
07

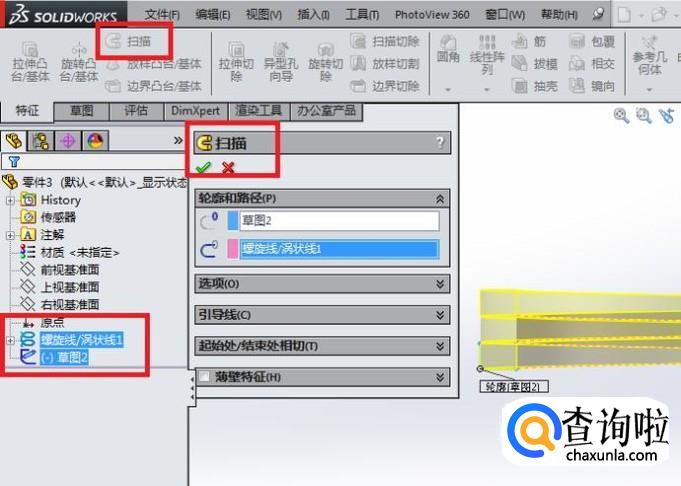

如下图所示，
退出草图之后，
回到了特征工具栏，
首选还是用鼠标左键选中刚刚画的矩形草图，
然后点击特征工具栏中的“扫描”图标，
在弹出扫描对话框之后默认了轮廓是矩形草图，
我们只需要设置路径：螺旋线，
完成以上设置，
打√就OK了。
08

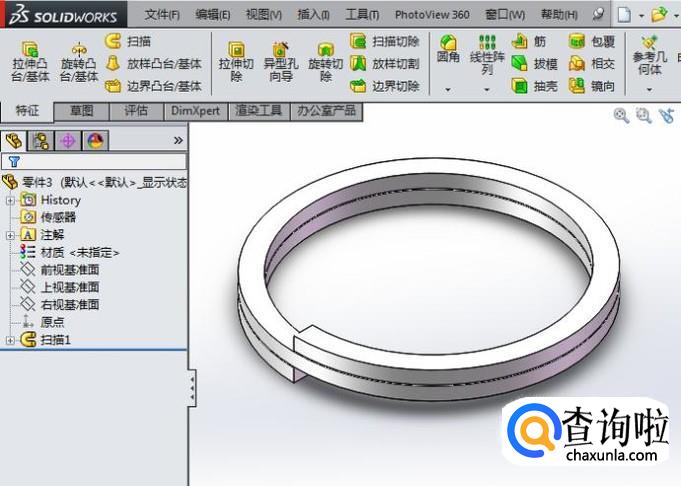

如下图所示，
一个钥匙环就这样出现在了SolidWorks软件中。
