简要回答

CAD画图中经常要画多重引线，加入文字来对图形进行注释和解说，下面我就来讲讲cad怎么画多重引线。

详细内容

• 01

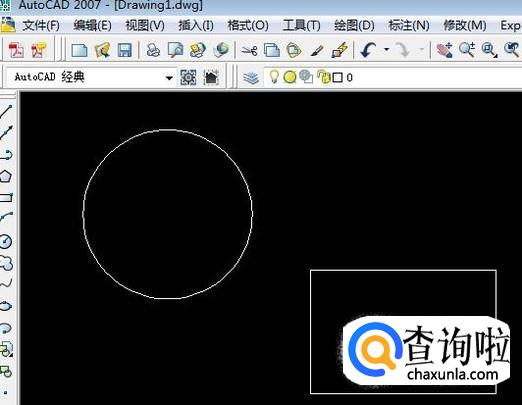

  首先，打开一个CAD图形进行演示，我们在其中画多重引线。


• 02

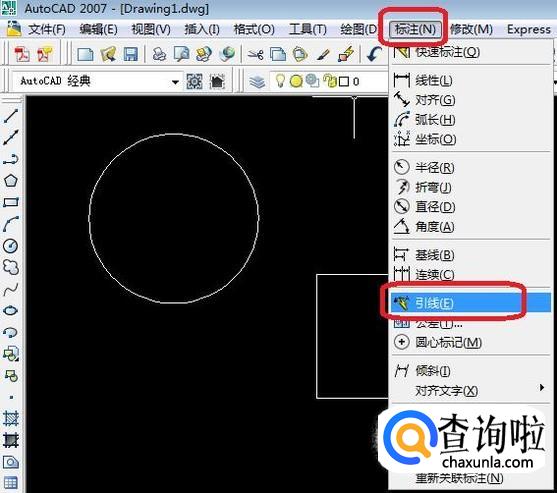

  点击菜单栏“标注”，然后下拉菜单中点击“引线”。


• 03

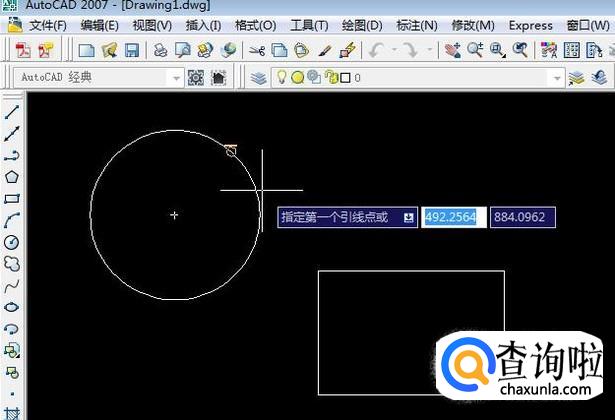

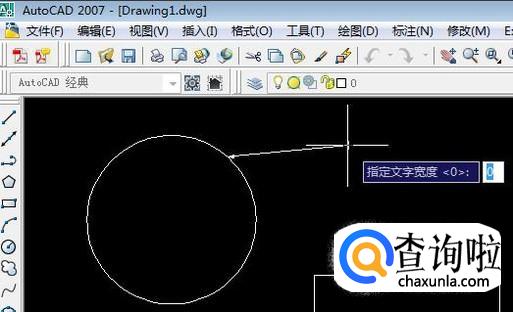

  需要先指定引线的起点，然后画一条线条，点击左键表示引线结束，然后点击右键，指定文字宽度。


• 04

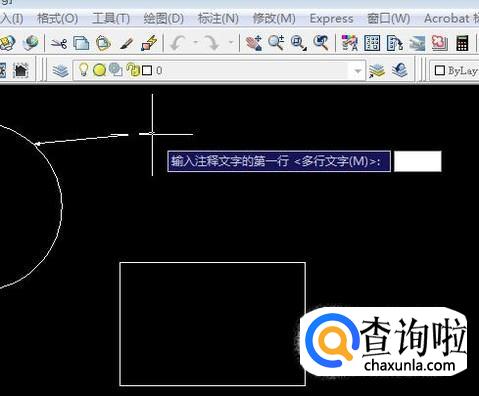

  比如我指定文字宽度100，回车之后，就要求输入注释文字了，我们任意输入，然后回车，会要求输入第二行文字，我们直接右键点击，就结束画引线过程了。


• 05

  我输入的注释内容是“圆的样式”，最终效果如下图所示。
