详细内容

• 01

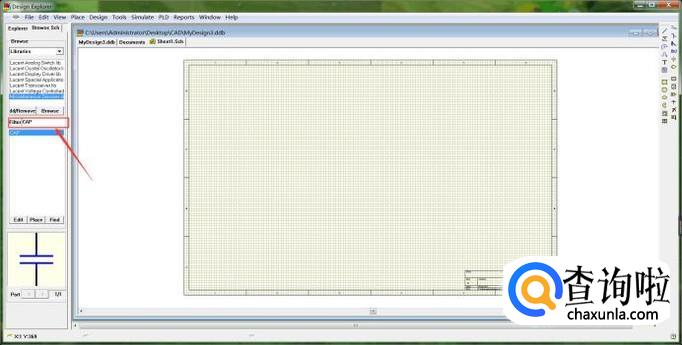

  从元件库面板中。直接输入“CAP”，可以查找到电容的元件符号。


• 02

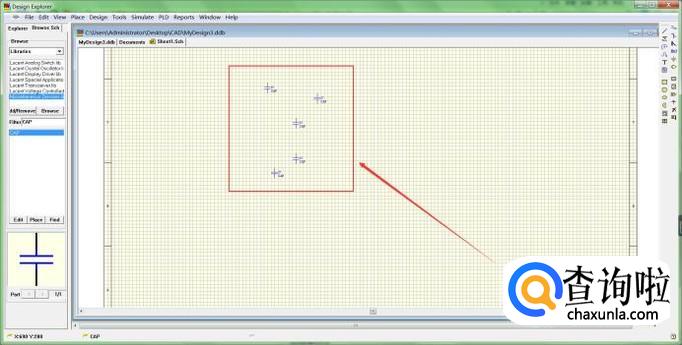

  双击电容符号然后将其放在原理图上，单击鼠标左键4次，可以放置另外4个电容，然后单击鼠标右键，可以取消元件的放置。


• 03

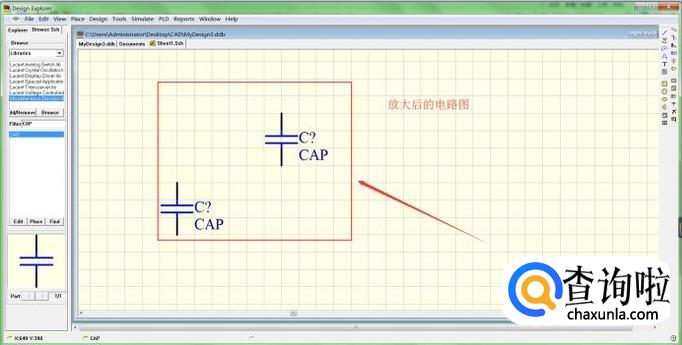

  将鼠标光标放在所要编辑的元件上，按PageUp键将电路图放大到能够看清楚所要编辑的元件为止


• 04

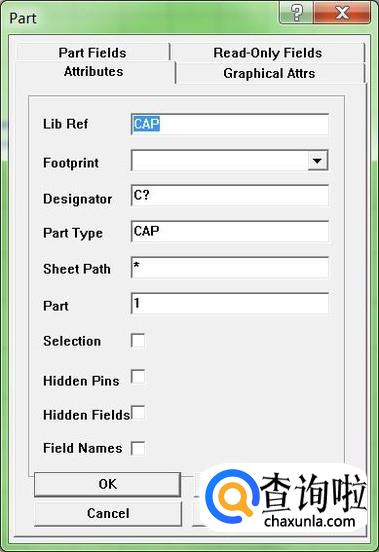

  双击电容，弹出电容属性对话框。


• 05

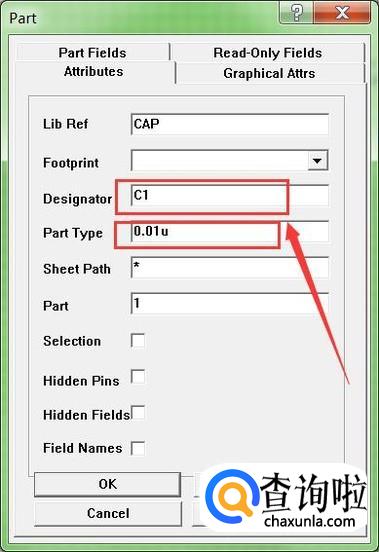

  在属性对话框中，将电容名称改为C1，电容值改为“0.01u”，修改完成后，单击【OK】按钮即可。


• 06

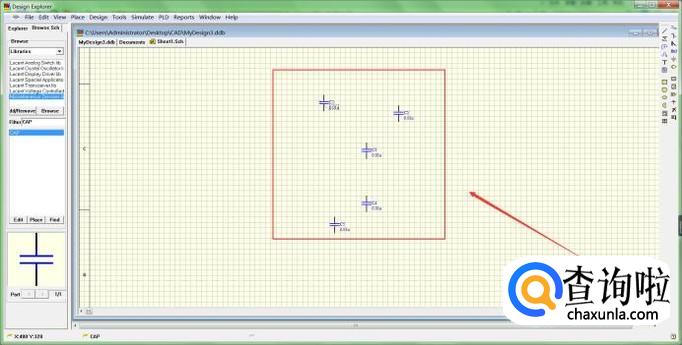

  将其他四个电容的属性做相应的修改，设置后的电容如下图所示。


• 07

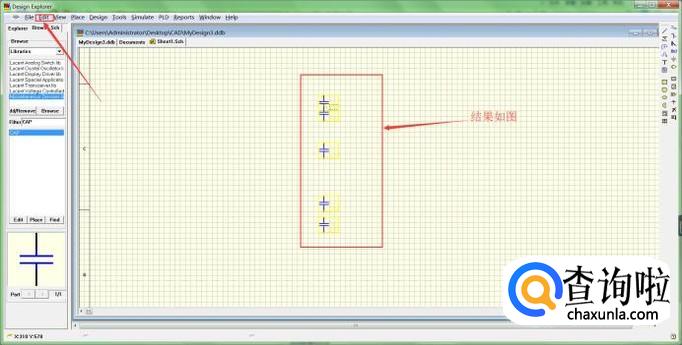

  将5个电容选中，选择【Edit】/【Align】/【Align Left】命令，比较分散的5个电容，将以最左边的电容为参照物，排成一排。
