如何用SolidWorks创建一个压缩弹簧？

知识问答小编

0次浏览

2022-10-25 05:23:47

最佳经验

本文由作者推荐

简要回答

　　SolidWorks是一款强大的三维建模软件，

　　压缩弹簧是弹簧的一种，

　　那么，

　　如何用SolidWorks创建一个压缩弹簧呢？

工具/材料

电脑

SolidWorks软件

详细内容

01

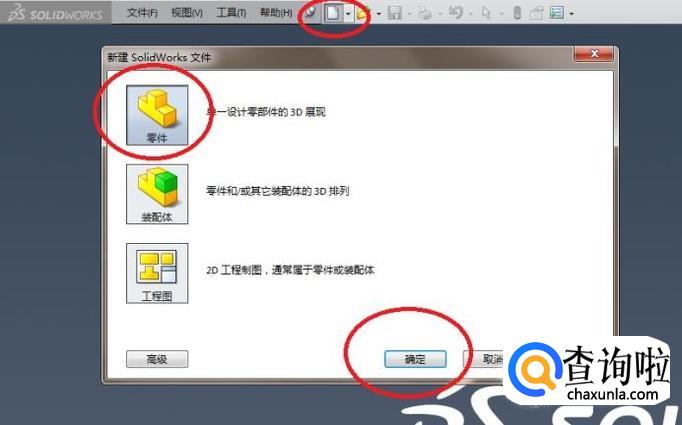

如下图所示，
打开SolidWorks软件，
点击标题栏中的“新建”图标，
在弹出的“新建SolidWorks文件”对话框中点击“零件”，
再点击对话框右下角的“确定”。
至此，
完成一个空白零件的创建。
02

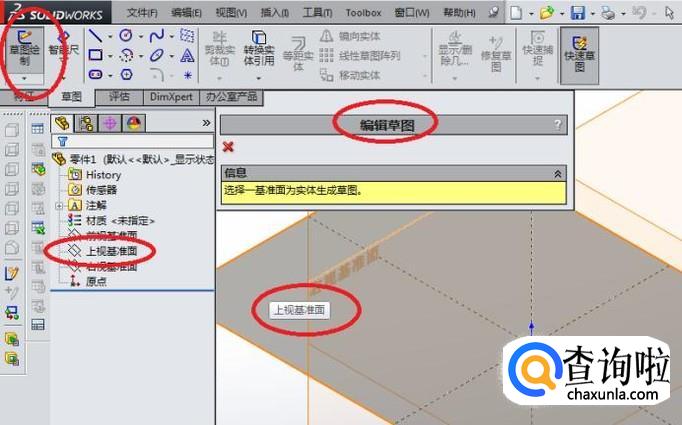

如下图所示，
点击草图工具栏中的“草图绘制”图标，
然后弹出“编辑草图”对话框和三个基准面，
点击“上视基准面”。
至此，
完成第一个草图的创建。
03

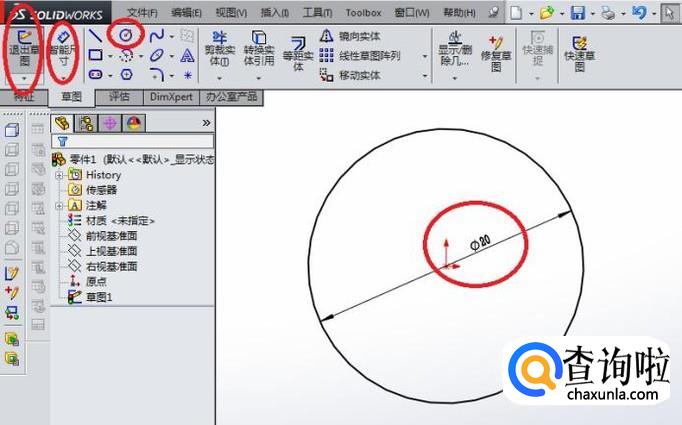

如下图所示，
在草图工具栏中点击“圆”图标，
以坐标原点为圆心，画一个圆，
点击草图工具栏中的“智能尺寸”，
标注圆的直径为20，
点击草图工具栏中的“退出草图”。
至此，
完成第一个草图的绘制。
04

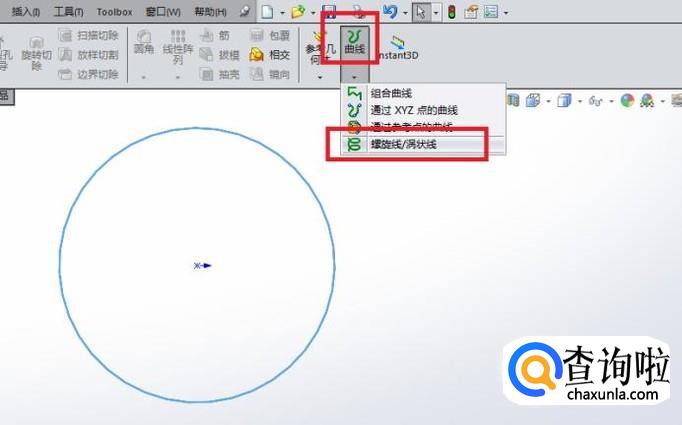

如下图所示，
先选中刚刚画的圆，
然后点击特征工具栏中的“曲线”，
在展开的下拉菜单中点击“螺旋线/涡状线”。
05

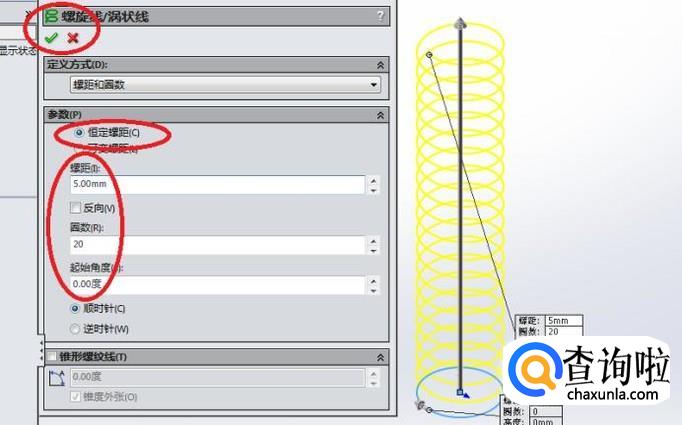

如下图所示，
出现“螺旋线/涡状线”对话框，
定义方式：默认为螺距和圈数
参数一栏中选择“恒定螺距”，
螺距：5mm
圈数：20mm
起始角度：0度，
完成以上参数设置，
点击对话框左上角的√。
至此，
完成螺旋线的创建。
06

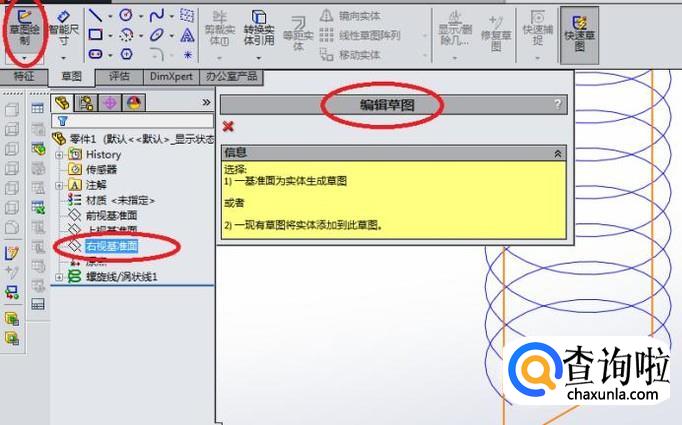

如下图所示，
创建第二个草图。
点击草图工具栏中的“草图绘制”图标，
出现“编辑草图”对话框，
在设计树中点击“右视基准面”。
至此，
完成第二个草图的创建。
07

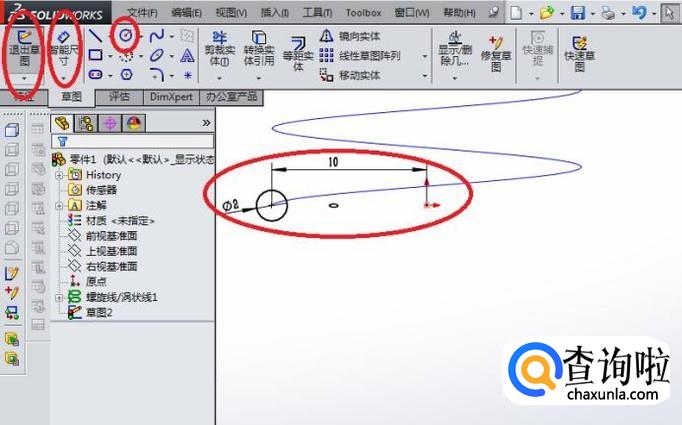

如下图所示，
点击草图工具栏中的“圆”图标，
在草图工作区域画一个圆，
点击草图工具栏中的“智能尺寸”，
按下图所示的尺寸进行标注，
点击草图工具栏中的“退出草图”。
至此，
完成第二个草图的绘制。
08

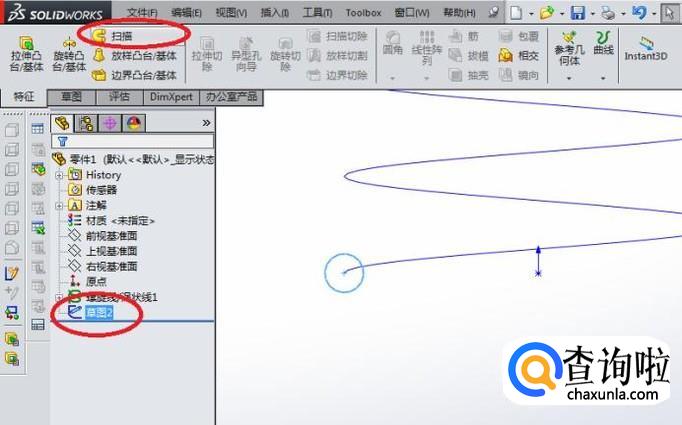

如下图所示，
现在设计树中用鼠标左键选中“草图2”，
再在特征工具栏中点击“扫描”。
至此，
激活扫描命令。
09

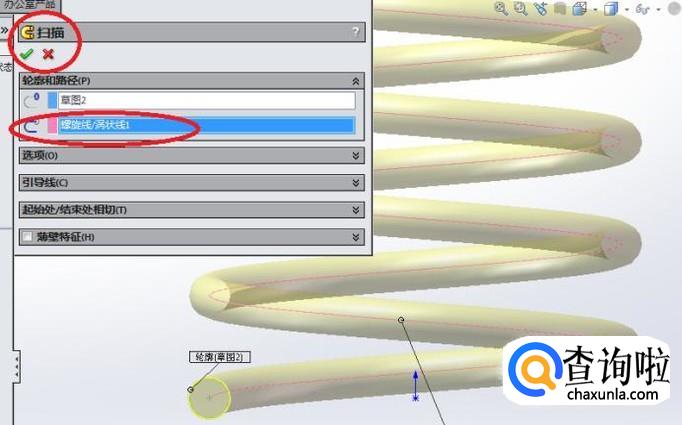

如下图所示，
出现“扫描”对话框，
之前选中的“草图2”默认为是轮廓，
所以这里只需要选择螺旋线为路径，
点击对话框左上角的√。
至此，
完成压缩弹簧的主体创建。
010

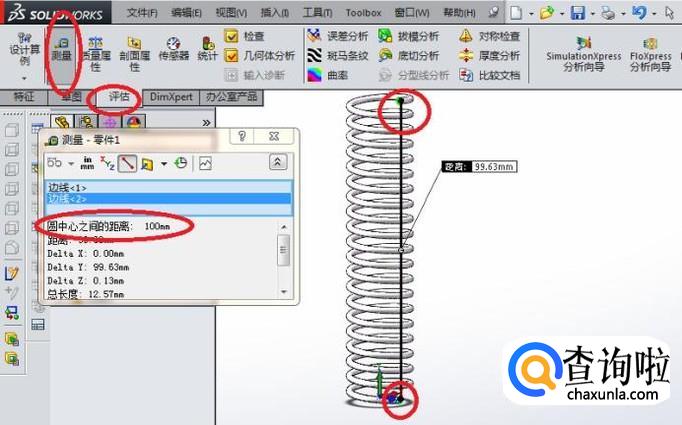

如下图所示，
点击“评估”
再在评估工具栏中点击“测量”，
弹出“测量”对话框，
点击弹簧两头的两个圆，
见“测量”对话框中的信息，（圆中心之间的距离|：100mm）
011

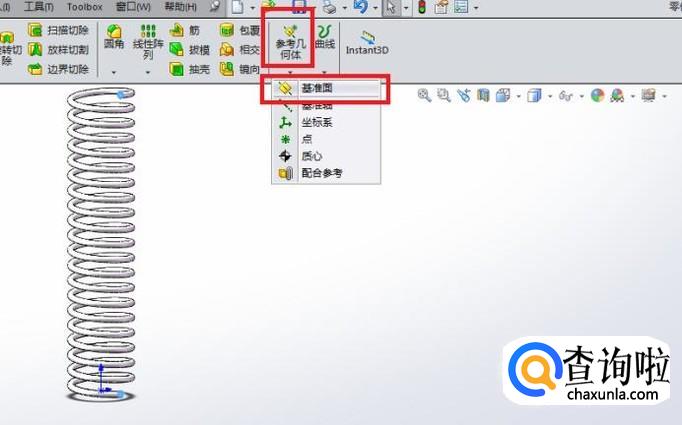

如下图所示，
回到特征工具栏，
在特征工具栏中点击“参考几何体”，
使其弹出下拉菜单，
在其弹出的下拉菜单中点击“基准面”。
至此，
“基准面”命令成功激活。
012

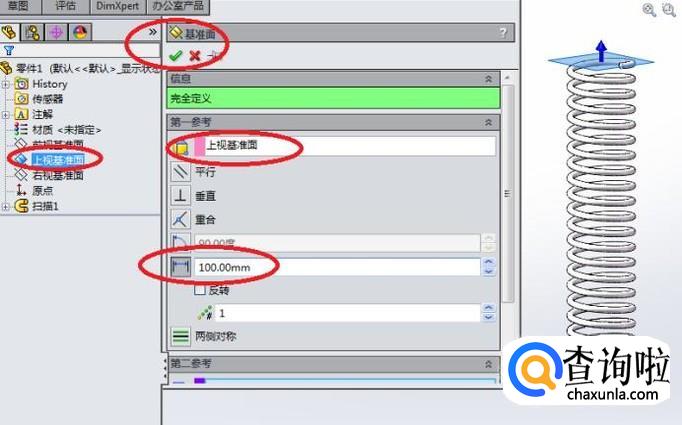

如下图所示，
出现了“基准面”对话框，
先点击对话框中的第一参考一栏，
然后在设计树中点击“上视基准面”，
然后再回到对话框中输入距离：100mm，
再然后点击对话框左上角的√。
至此，
完成第一个基准面的创建。
013

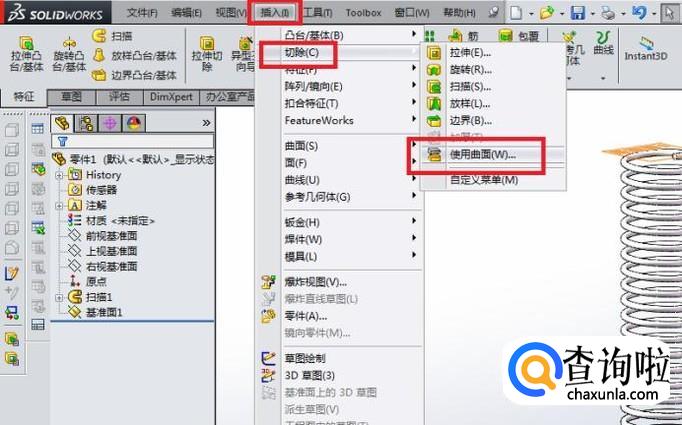

如下图所示，
点击标题栏中的“插入”，使其弹出下拉菜单，
在其弹出下拉菜单中点击“切断”，同样使其弹出下拉菜单，
再在其弹出的下拉菜单中点击“使用曲面”。
014

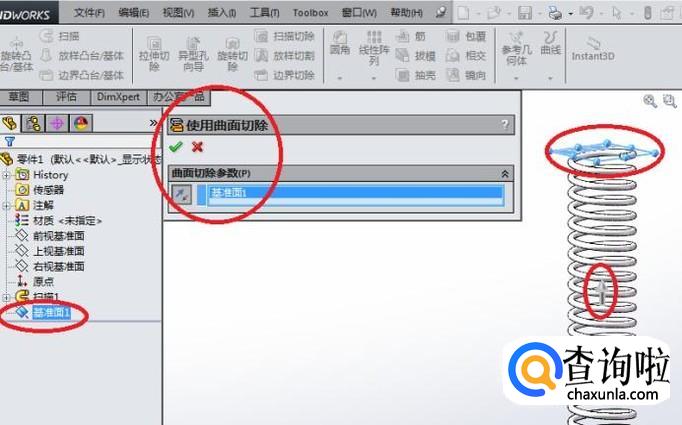

如下图所示，
出现“使用曲面切除”对话框，
在参数一栏选择“基准面1”，
默认的方向是向下，
点击“反向”。
单击对话框左上角的√。
至此，
弹簧的第一头成功削平。
015

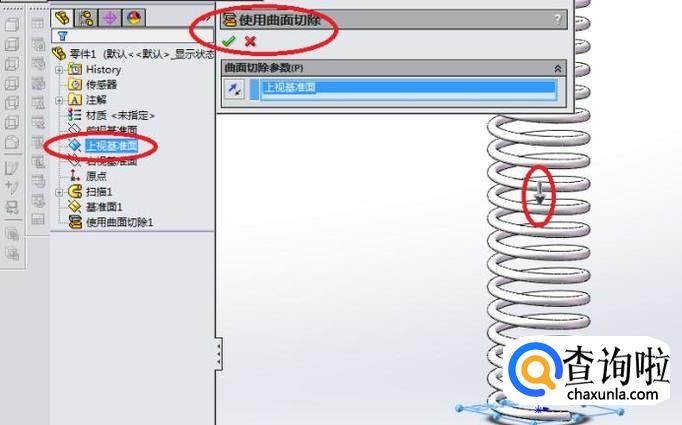

如下图所示，
用第14步同样的方法削平弹簧的另一头。
只不过这里的平面是上视基准面，
方向不用变。
016

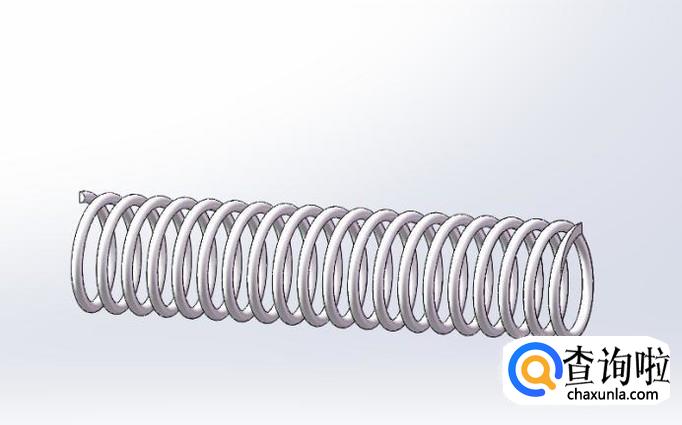

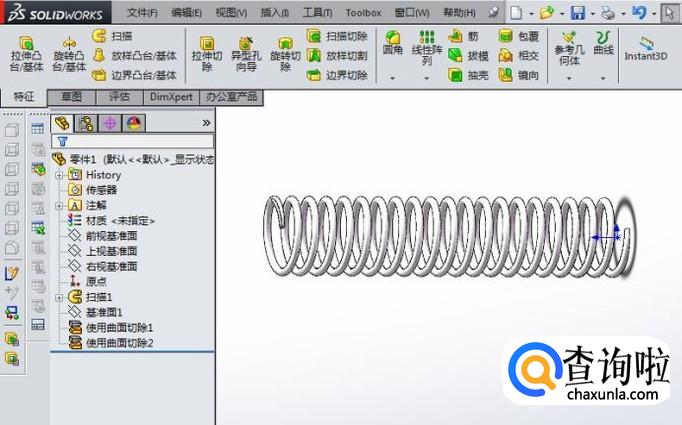

如下图所示，
一个压缩弹簧创建成功。
