详细内容

• 01

  打开CAD，新建一个图纸。


• 02

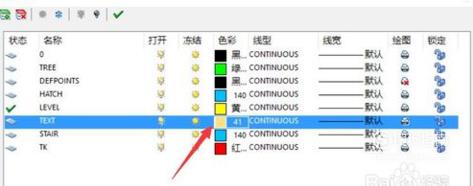

  打开CAD后找到图层管理，设置基础图层：轴线、门、窗、家具等。


• 03

  绘制平面轴网。


• 04

  绘制墙体。


• 05

  接着绘制门、窗及洞口，此时房屋框架基本搭好。


• 06

  绘制卫生间时注意洁具要先进行布置，考虑与管线专业配合。


• 07

  最后布置其他家具，到此这样我们的平面图基本完成。


• 08

  最好在图纸上标上尺寸并核对尺寸，检查图纸是否绘制正确。
