工具/材料

creo5.0

详细内容

• 01

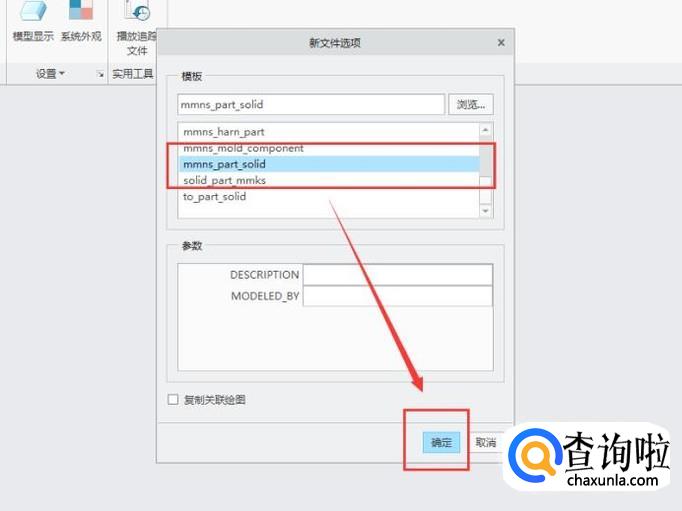

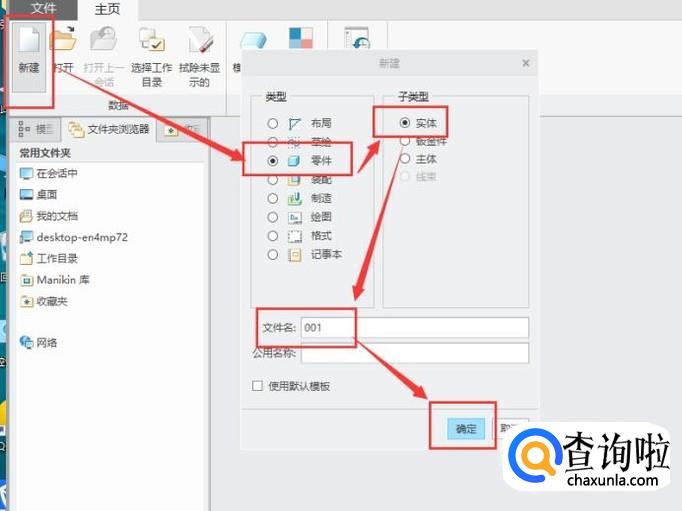

  打开creo软件，创建一个新的零件，创建过程如图所示。


• 02

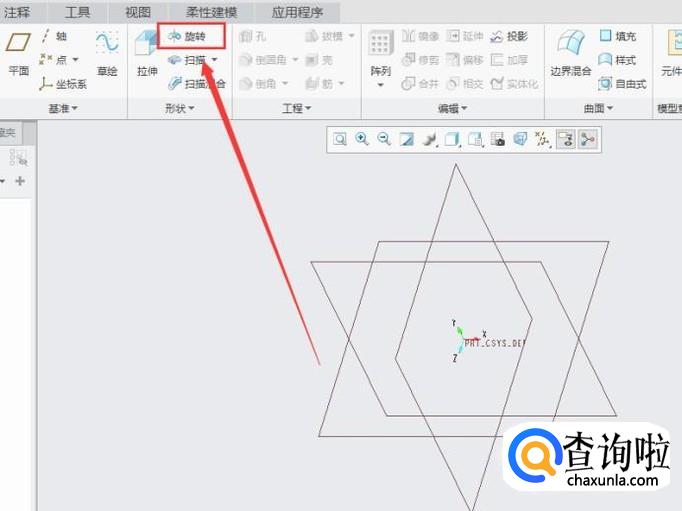

  点击“旋转”命令，进入旋转功能操作页面，如图所示。


• 03

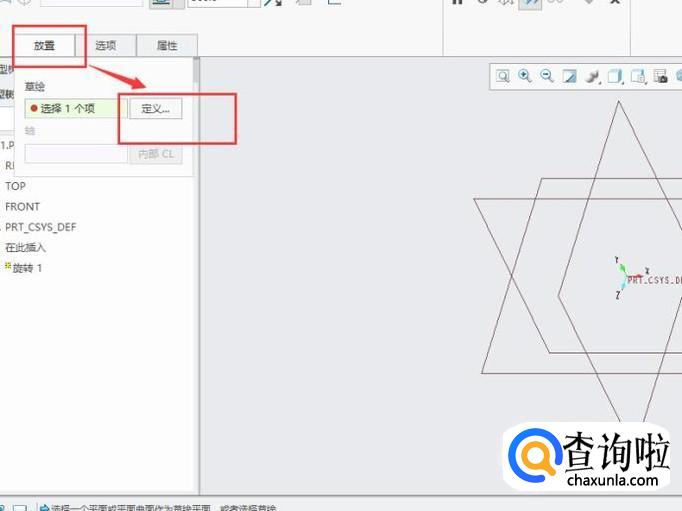

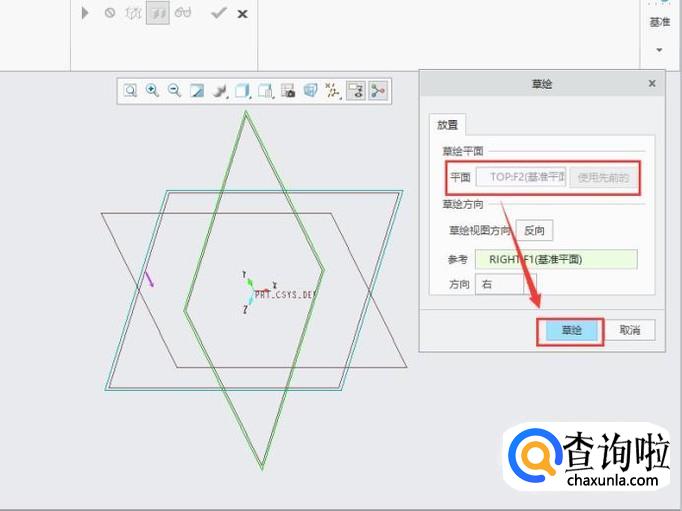

  点击“放置”，然后点击“定义”，任意选择一个平面做为草绘平面，如图所示。


• 04

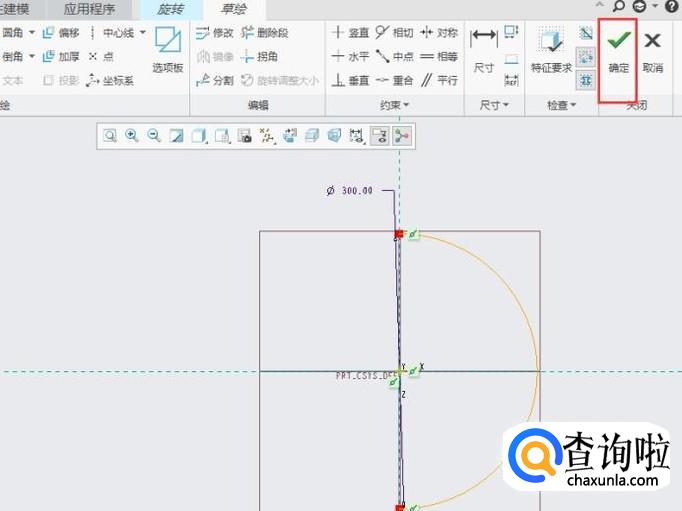

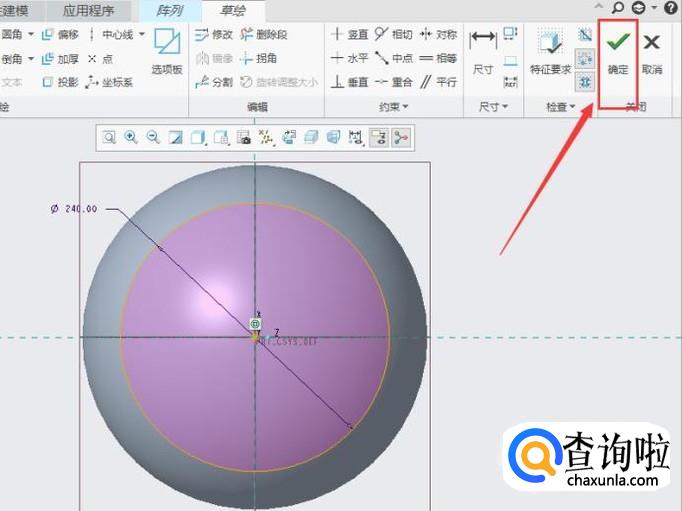

  在草绘界面绘制一个半圆，然后点击“确定”即可，如图所示。


• 05

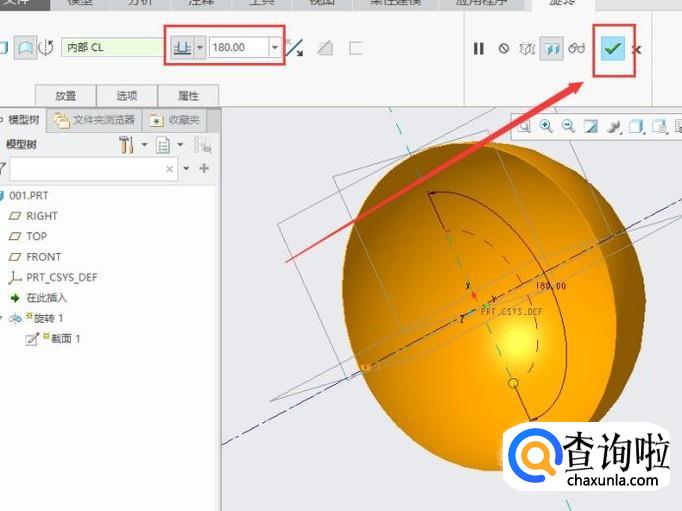

  设置旋转参数，旋转角度为180度，最后点击“绿色对勾”即可，如图所示。


• 06

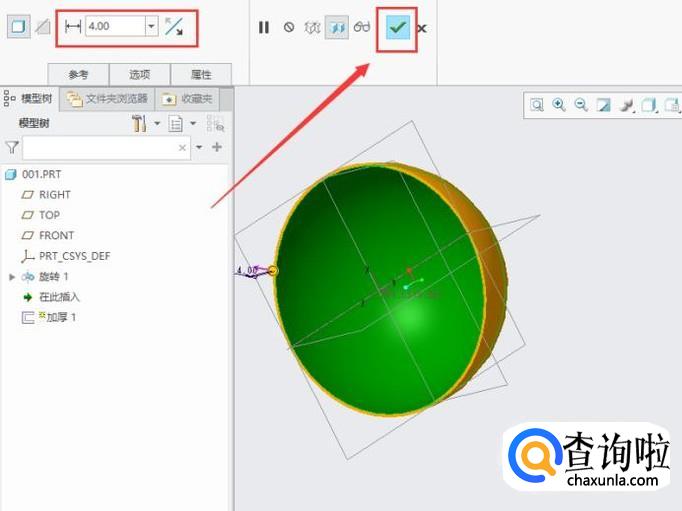

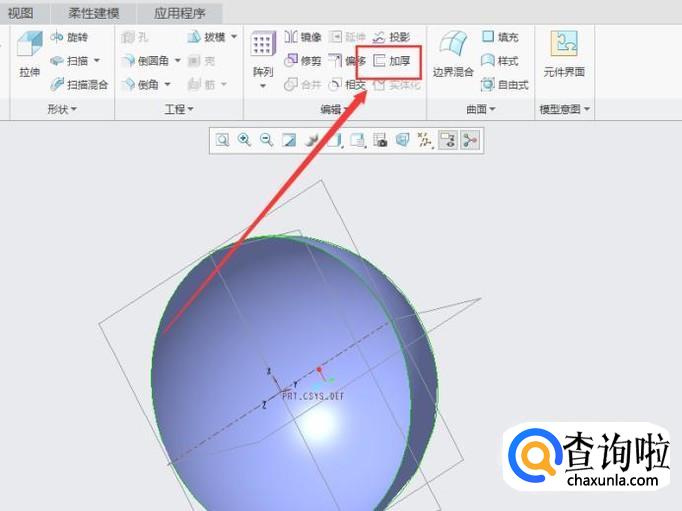

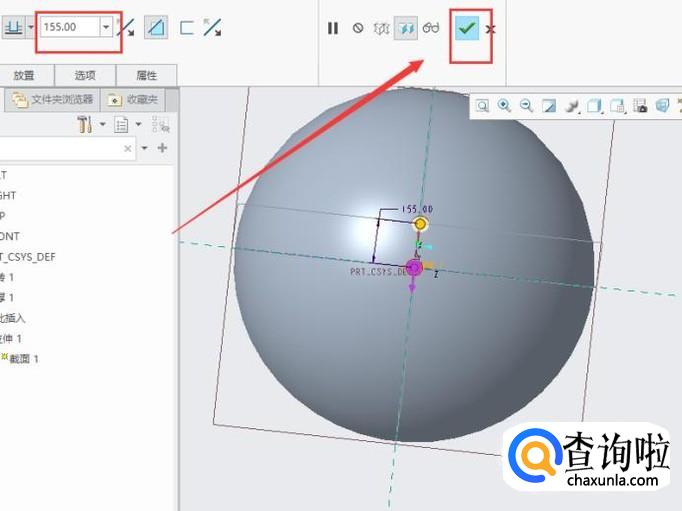

  点击“加厚”功能键，将半球面的壁厚设置为4，如图所示。


• 07

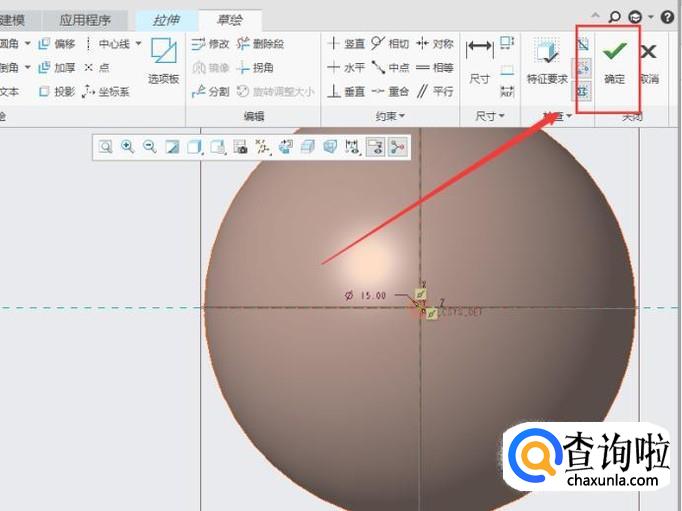

  在半球体表面拉伸出一个圆孔，如图所示。


• 08

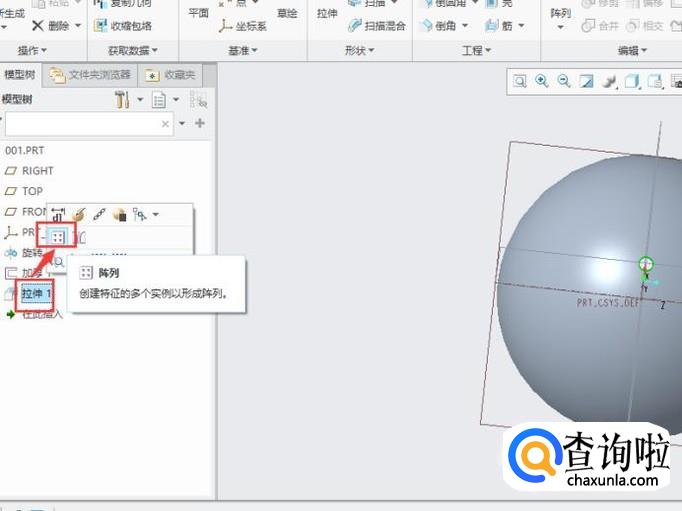

  选择上一步创建的孔，点击“阵列”功能键，进入“阵列”操作页面，如图所示。


• 09

  选择“填充”阵列，定义曲线，如图所示。


• 010

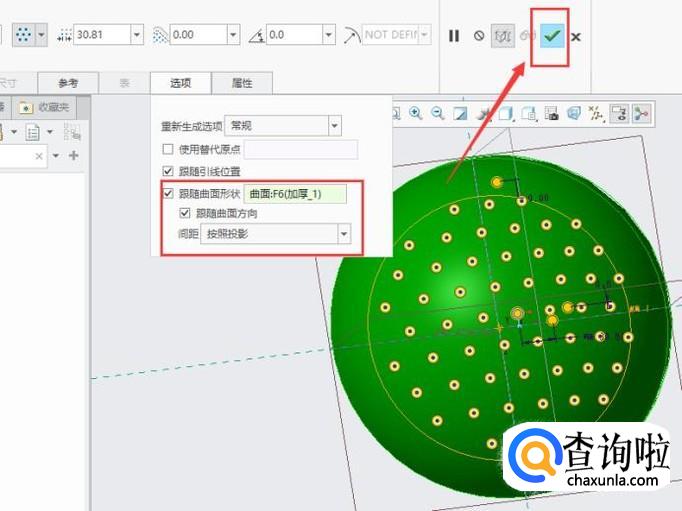

  选择阵列的形状，在“选项”中勾选跟随曲面形状，如图所示。


• 011

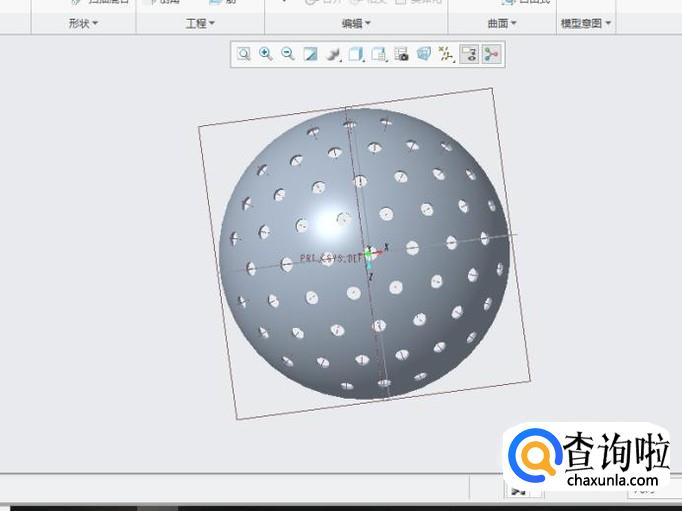

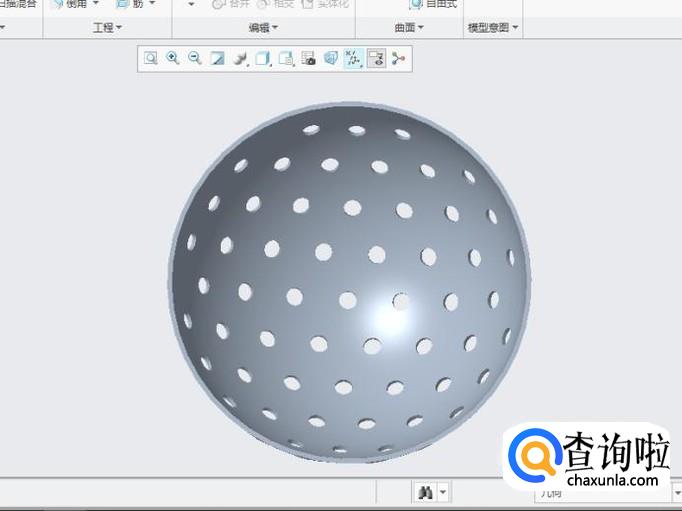

  创建好的零件如图所示。
