• 01

  认识工具栏中的常用工具：
  一个就是绘图和修改，一个就是标注，接着还有一个就是特性和图层。


• 02

  使用CAD进行选择：
  首先我们左键，接着进行框选，从左往右 （蓝色） 全部包含对象，接着从右往左 （绿色） 只要碰到对象即可。


• 03

  使用CAD画直线：
  我们第一步指定起点，接着拖出方向，接着输入长度，接着进行点击确定。


• 04

  CAD角度知识：
  首先角度的判断，零度的位置是在起点右侧的水平线上，角度都是逆时针旋转出来的，顺时针为负值；接着教下角度的输入方法，指定起点后，拖出方向，输入长度 ，shift+< 角度值。


• 05

  使用CAD修剪：

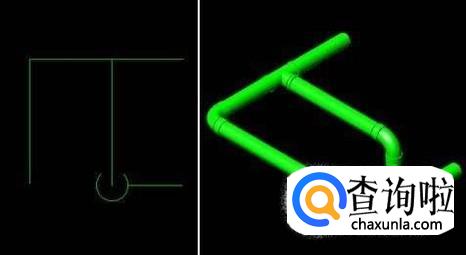

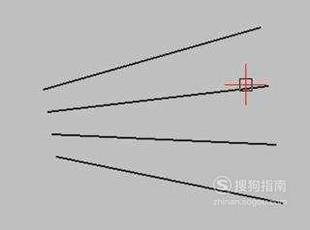

  我们选择工具后要直接点击确定键，然后直接点击或者框选要修剪的对象，接着我们要知道当对象只剩下最后一条线段时，是无法修剪的。


• 06

  使用CAD绘制多段线：
  首先我们绘制出来的是一个整体，我们先要右击选择-圆弧-选择圆弧后，直接右击选择方向命令，在进行操作（上方 90、左边180、下方270、右边360），接着调节宽度，起点和端点的宽度、指定起点和端点的宽度，再去输入长度值 ，最后将线段合并为一个整体，菜单栏 -对象 - 多段线 。


• 07

  使用CAD绘制正多边形：
  我们先指定边的数目，接着需要知道的是中心点，内接于圆（中心点到角点的距离为半径值），外切于圆（ 中心点到边的中点为半径值）；接着右击选择“边” ，通过边的长度（边上两个点）来确定。


• 08

  使用CAD绘制矩形、圆角：
  首先矩形，指定第一个点后拖出大小，输入XY的长度，我们需要注意的是：XY轴的正负方向；接着圆角，右击设置圆角大小，再来输入XY轴的大小，注意：圆角设置后会成为默认值，再次绘制的话要讲圆角改为零。


• 09

  第一部分：
  1-1
  审图：本题主要是用相对坐标画图，各点的坐标都可以计算出来。
  绘图步骤：先建立两个图层，一个绘图，一个作为尺寸标注。绘图时，从原点（0,0）开始画外框，从点（14,8）开始画内框，主要使用Line并且打开正交模式依次画出各个线段即可。接下来按原图进行尺寸标注。
  重点难点：确定内框起点坐标、正交模式。
  注解：作为初学者最好能掌握相对坐标的输入方法，如果要提高绘图速度，只需要打开正交，然后将光标定位为水平或竖直方向，然后输入直线的长度值就可以了。


• 010

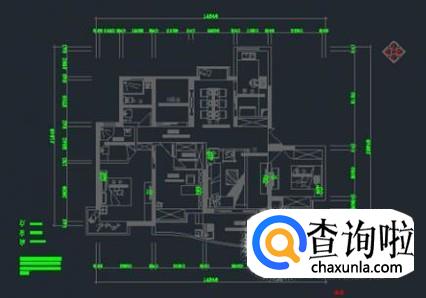

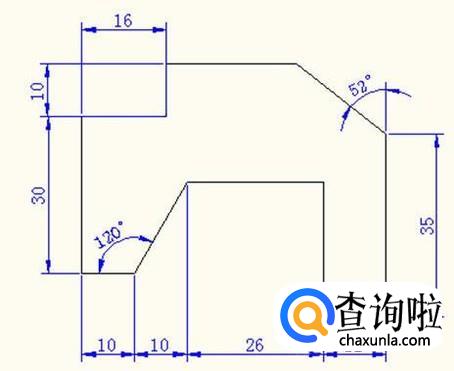

  1-2
  审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；利用正交模式画水平线竖直线和利用极坐标追踪模式画斜线。
  绘图步骤：先建立两个图层，一个绘图，一个尺寸标注。绘图时，从原点（0,0）开始画，主要使用Line、正交模式和极轴追踪模式，按照计算出各个点的坐标依次画出各段线段，画60°斜线时使用已知长度角度绘直线，142°斜线可由上端线开始绘制，最后完成绘图并进行尺寸标注。
  重点难点：正交模式和极坐标追踪模式的使用、两斜直线的画法、角度的尺寸标注。
  注解：如果掌握了极坐标的输入方式，@长度<角度的输入模式，也可以不用极轴，60度倒还可以将极轴角设置成30度，（52+90）=142度肯定没法用极轴了。


• 011

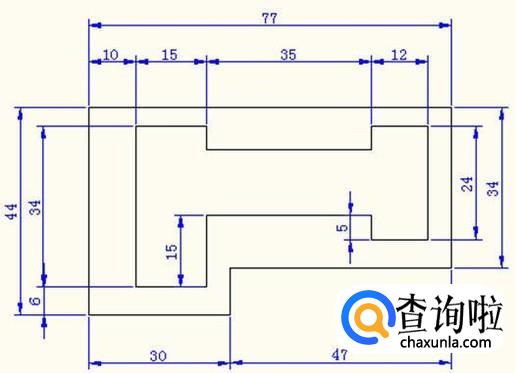

  1-3
  审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；计算各点的相对坐标，利用正交模式画出各段线段，内外框分别画出
  绘图步骤：先建立两个图层分别是绘图、尺寸标注图层；外框从两个方向（上、右）利用正交模式画，内框从点（10,6）开始，利用正交模式和相关线段尺寸画出；最后按照原图进行尺寸标注。
  重点难点：利用正交模式、内框的左下点坐标、尺寸标注的连续标注。
  注解：这张绘图应该没什么问题，主要目的应该是让大家了解图层的概念。

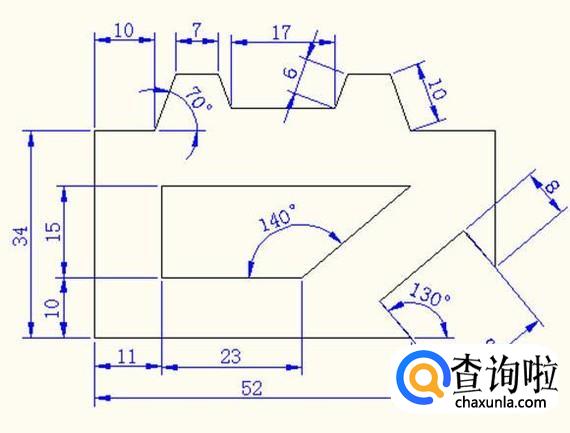

• 012

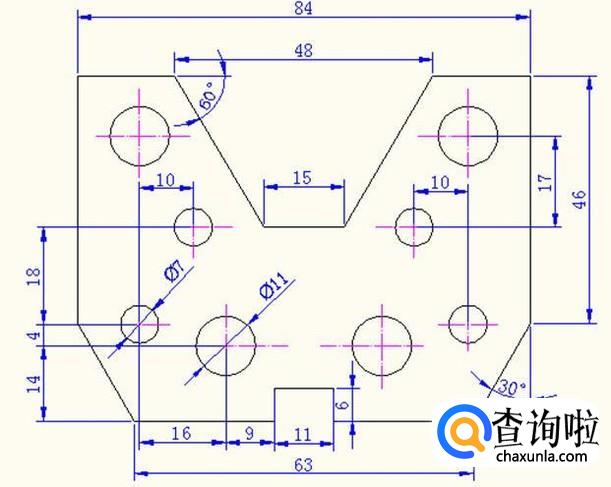

  1-4
  审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；计算各段线段的长度，水平、竖直线用正交模式画，斜线用极轴追踪模式并且在已知角度和长度的情况下绘出；内外框分别作图。
  绘图步骤：先建立两个图层分别是绘图、尺寸标注图层；外框从点（0,0）开始，分别沿上、右两个方向画各线段，至于斜线段可使用极坐标追踪模式在已知角度和长度的情况下画出；内框从点（11,10）开始，上端线先画一条水平长点的直线，画相应斜线与其相交，再修剪即可；最后进行尺寸标注。
  重点难点：各段线段的计算、斜直线的绘画（特别是由两条未知长度的直线相交时）、尺寸标注、角度标注。


• 013

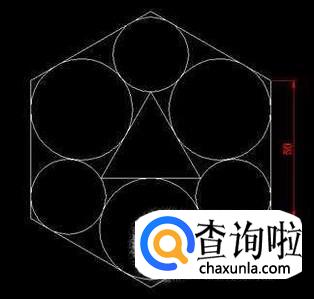

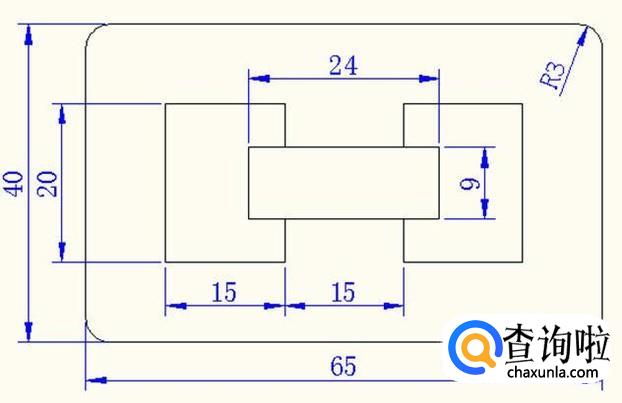

  1-5
  审图：需建立两个图层分别是绘图、尺寸标注图层，本题使用RECTANG命令绘制圆角矩形框，计算里框中三个矩形框的各坐标，
  绘图步骤：建立两个图层分别是绘图、尺寸标注图层，使用RECTANG命令和相关坐标绘制圆角矩形框，分别用两点坐标法画三个矩形框，剪切多余的线段；进行尺寸标注。
  重点难点：圆角矩形框画法、剪切多余线段、内框三个矩形每两个坐标的计算。


• 014

  第二部分

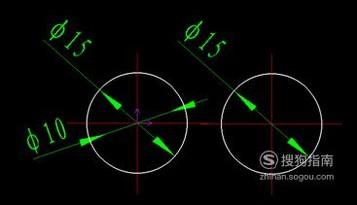

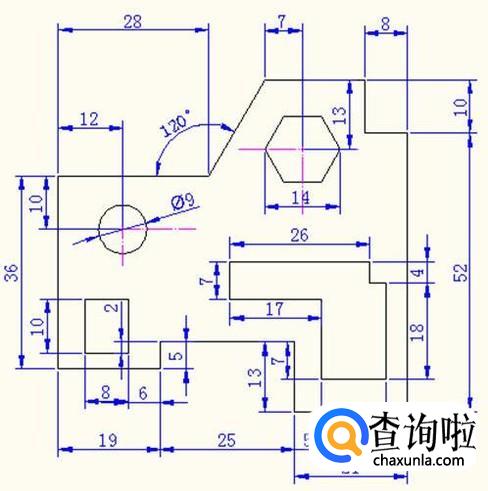

  2-1
  审图：此图包括外框、里面的一个圆、一个正六边形、一个矩形框、一个多线段框，每个部分都可以计算其坐标和相应尺寸；图层有三个，分别为绘图、尺寸标注、辅助线图层。
  绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，使用line的正交模式、极轴追踪模式和相应尺寸完成外框；分别确定圆、正六边形的圆心和中心；确定内矩形框的两点坐标，内多线段框绘图起点坐标（49，-2）完成绘图；最后进行尺寸标注。
  重点难点：圆、正六边形的圆心和中心的定位、各坐标的计算。


• 015

  2-2
  审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；此图为左右对称图形课通过镜像命令画图，先画左半外框和里面的四个圆即可
  绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，计算各点坐标和各段线段尺寸各圆的圆心坐标，利用line和相关尺寸定位画左半外框，利用c和各圆半径画四个圆，镜像到右边完成画图；最后进行尺寸标注。
  重点难点：各坐标、尺寸长的计算、圆心的确定、两斜线的画法、镜像的使用。


• 016

  2-3
  审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；此图包括左右两个部分，左边的外框和里面的两个圆都可完成，右边的图形是在左边图形基础上通过偏移相关线条完成。
  绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，由点（14,0）开始依次画出各个外框线段，计算两圆的圆心坐标画圆；把左边的图通过复制再通过偏移相关线条和修剪多余线条完成绘图；最后进行尺寸标注。
  重点难点：两段斜线的画法、复制命令的使用、偏移命令的使用。


• 017

  第三部分

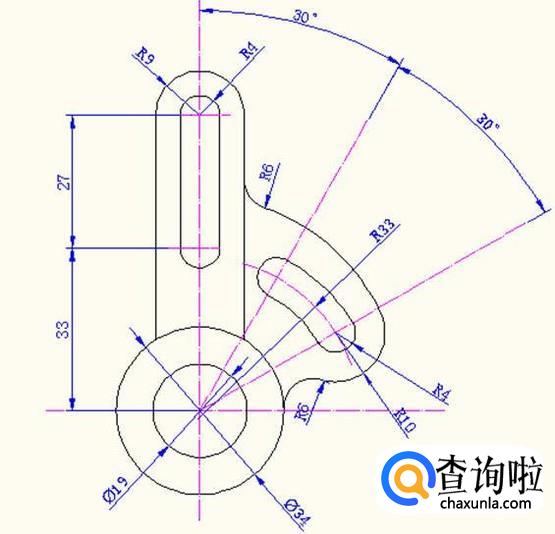

  3-1
  审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图包括四个主要部分两同心圆和上部的圆和直线线框、右边的相切圆弧、由两圆和两段圆弧相切的曲线图形。
  绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，通过相应尺寸和旋转角度画出各条辅助线，画左下两同心圆和上部的三个圆利用正交模式和对象捕捉中的切点画出四条竖直直线，修剪多余线段；画出R33的辅助线，定位出各个圆心坐标完成两圆和两段圆弧相切的曲线图形（右里面的图形），修剪多余线段；作R10的圆，再作R6的圆与两圆相切，作一大圆与R10的圆外切，再完成其他圆弧的相切，修剪多余线段；最后进行尺寸标注。
  重点难点：辅助线的定位、各圆心的确定，各圆的相切、多余线段和圆弧的修剪、尺寸标注的布置。


• 018

  3-2
  审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图包括四个组成部分，外框和里面三个图形，相关辅助线、线段、圆尺寸都可确定。
  绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，先画出辅助线，再由相关尺寸画出外框，再通过坐标计算确定里面图形的起点坐标（5，22）依次画出各线段，先画两圆再画与之相切的直线再修剪即可；最后进行尺寸标注。
  重点难点：直线与圆的相切、相关坐标的计算、斜线段的画法。


• 019

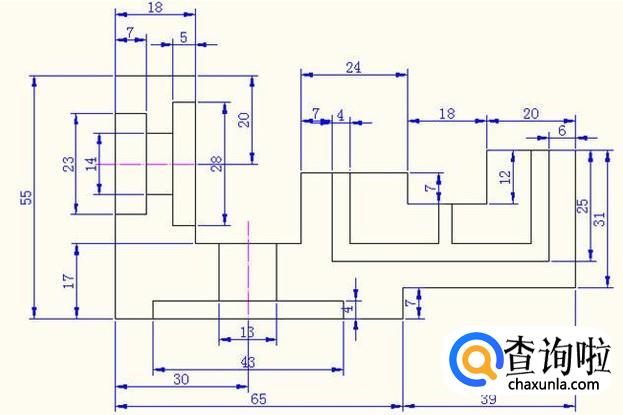

  3-3
  审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；这个图的先绘制外框，其余主要采用OFFSET命令和相应尺寸依次画出。
  绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层；绘制辅助线，利用计算的坐标和原图给的相应线段尺寸完成外框；里面的图形可通过计算相对偏移量来进行相应的偏移即可依次完成各线段的画法，修剪多余线段；最后进行尺寸标注。
  重点难点：各尺寸的计算、各偏移量的确定、辅助线的绘制、多余线段的修剪。


• 020

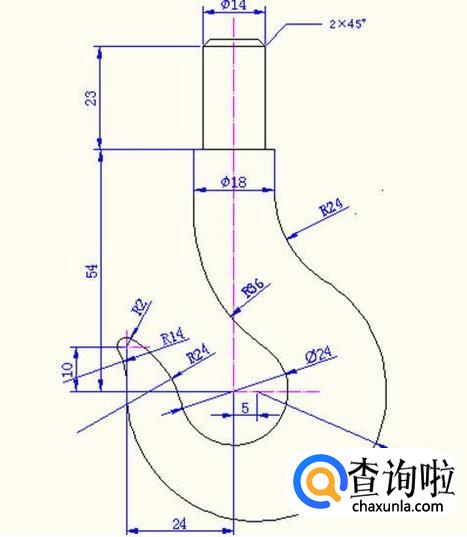

  3-4
  审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图主要是圆的相切和多余圆弧的修剪，相关圆的圆心、半径的确定。
  绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层；确定相关尺寸绘制辅助线，先作直径24和R29的圆，再画出图形上部的矩形框和倒角部分；再作R24和R36的圆分别与竖直直线和前面两个圆相切，修剪多余线段和圆弧。用同样的方法画左侧的圆R2和相关的相切圆再修剪多余圆弧即可完成，最后进行尺寸标注。
  重点难点：各圆圆心的确定、使用画圆中的T 画相切圆、相关的尺寸定位、直径和倒角的标注。


• 021

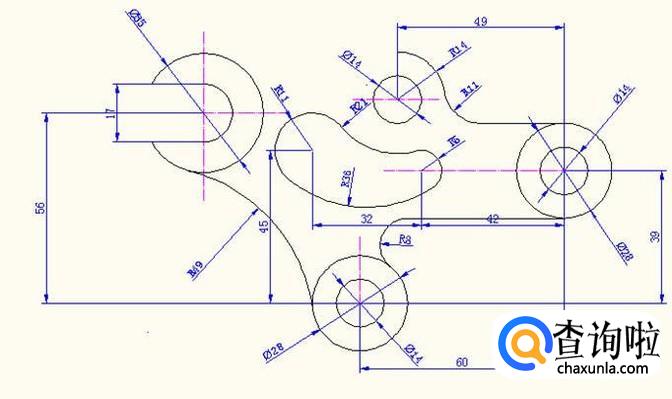

  3-5
  审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；本图主要是圆的相切和多余圆弧的修剪，相关圆的辅助线、圆心、半径的确定。
  绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层；确定相关尺寸绘制辅助线，先画两部分直径为14、28 的两圆，再画直径为17、35的两圆，分别使用通过象限点画水平线与圆相切、使用画圆中的T 画相切圆完成各部分的直线和圆弧相切；图形的中间部分为两个圆与两段圆弧相切，画法与之前相同。图形最上部圆心的确定是使用辅助线画法来确定，依次可以完成相关圆和圆弧的相切；修剪多余的线段和圆弧即可完成整个图。最后进行尺寸标注。
  重点难点：相关的辅助线尺寸定位、各圆圆心的确定、使用画圆中的T 画相切圆、修剪多余的线段和圆弧、尺寸标注的布置。



特别提示

总的说来，对于CAD，仅仅是知道，了解怎么去使用它是远远不够的，还要时常的练习使用，才能熟能生巧。对于学习CAD，练习时非常重要的。当然，CAD作图的时候，严谨、认真也是很重要的。
对于画CAD先对复杂的图形，我们只有严谨、认真、仔细地完成每一个步骤，注意每个细节，更多思考以寻求最快速的画法技巧，才能更多节约时间，而且要做到触类旁通。否则很可能在某一步弄错一个数据或者某个位置的定位使得最后整个图都不正确，只好全部重做。所以就算我们已经能够熟练使用CAD了以后还是要认真仔细的对待每一个数据，重视每一步的操作步骤，以免发生这样的错误。绘图不仅要练要思还要总结，为以后提高画图速度打下基础。
