用CAD绘制完图形以后，就需要把它打印出来，下面我就来讲讲CAD图纸的打印方法。

详细内容

• 01

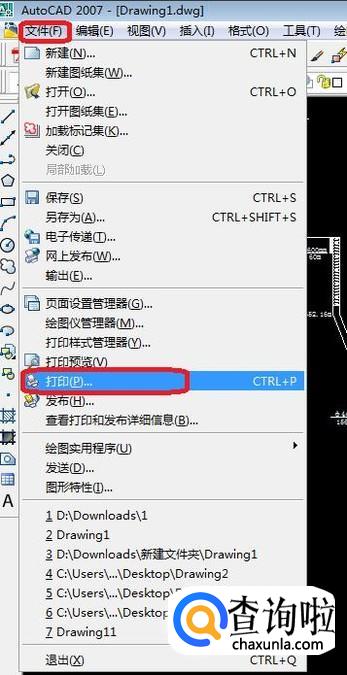

  首先，我们打开CAD，找到需要打印的图形，然后点击“文件”，“打印”。


• 02

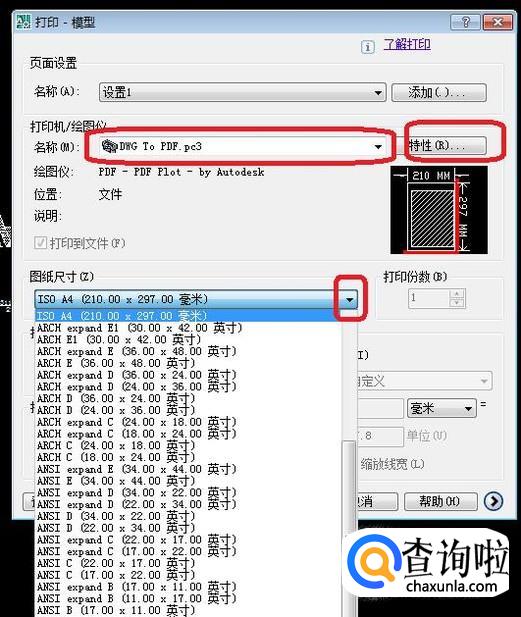

  打开“打印模型”选项框，在其中进行设置。把打印机名称改成“DWG To PDF”（该设置是把CAD转化成PDF以便打印出图），然后根据图形尺寸点击下拉菜单找到合适的图纸尺寸。如图没有合适的图纸，就点击“特性”，新建一个。


• 03

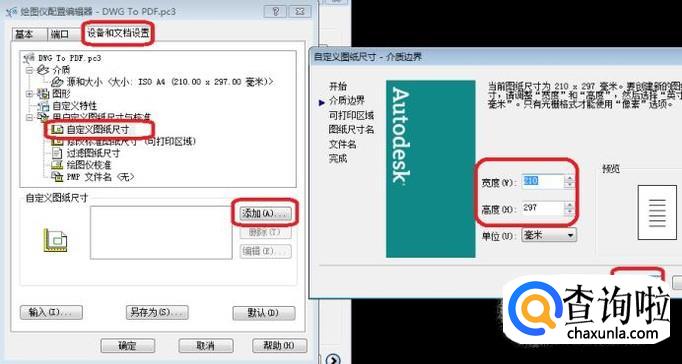

  我们点击“特性”，在出现的选项框中点击“设备和文档设置”，里面就可以自定义图纸尺寸了（合适的图纸尺寸很重要，关系到打印出来的图形能否清晰），我么点击一下，然后点击“添加”，如图所示，定义图纸的宽度和高度，一直点击“下一步”就可以创建新图纸成功。


• 04

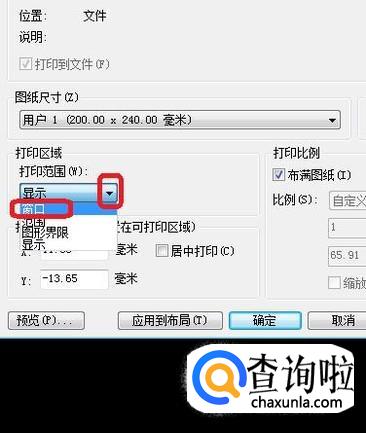

  之后回到“打印模型”，我们设置打印区域，点击下拉菜单选择“窗口”。


• 05

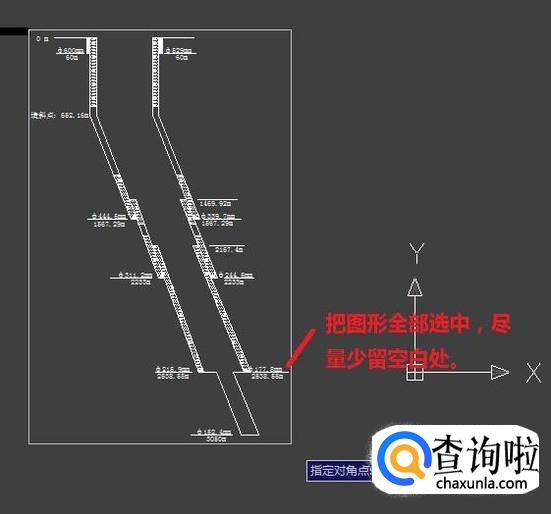

  然后在图形中指定范围，一定要把图形全部选中，并尽量少量空白。


• 06

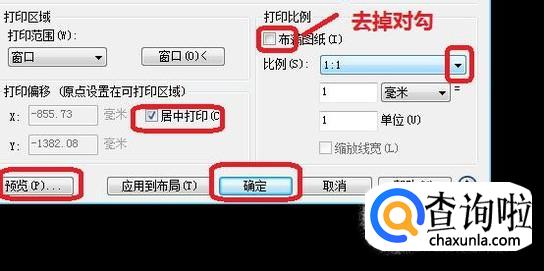

  选中范围后再次回到“模型”，勾选“居中打印”，去掉“布满图纸”前面的对勾，然后设置打印比例。设置完成后，点击确定之前，可以先预览一下效果。


• 07

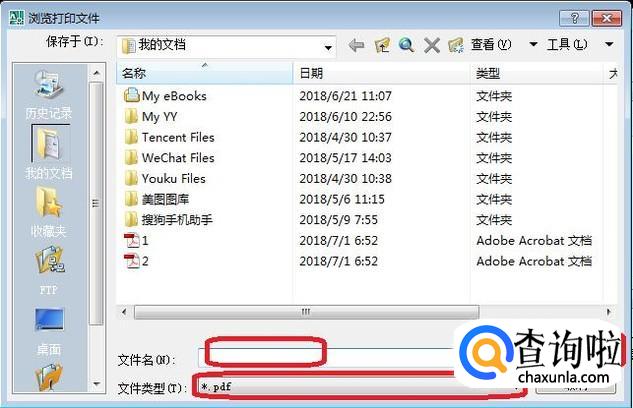

  预览没问题之后，点击确定就可以保存PDF格式的图形了。


• 08

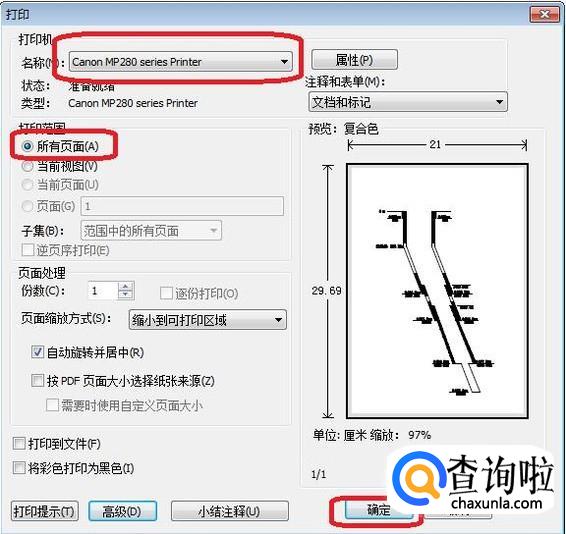

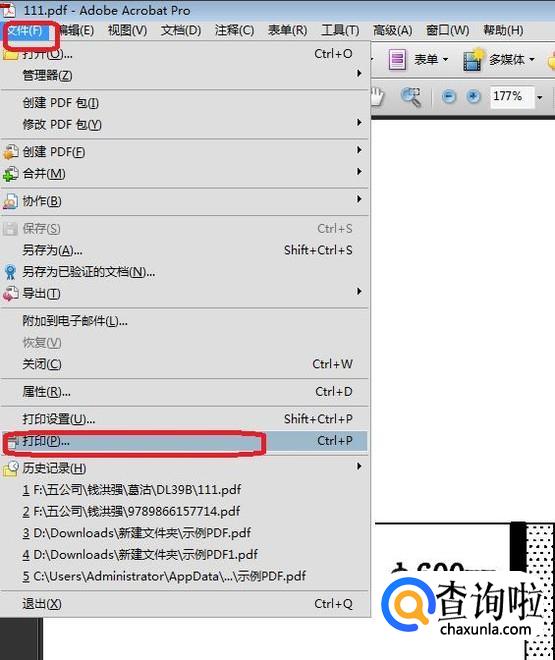

  然后打开PDF图形，点击“文件”，“打印”，弹出“打印”选项框，因为图形都设置好了，选择打印机，直接点击“确定”就可以打印出图了。
