CAD绘图命令操作图文教程
简要回答
操作教程
详细内容
- 01

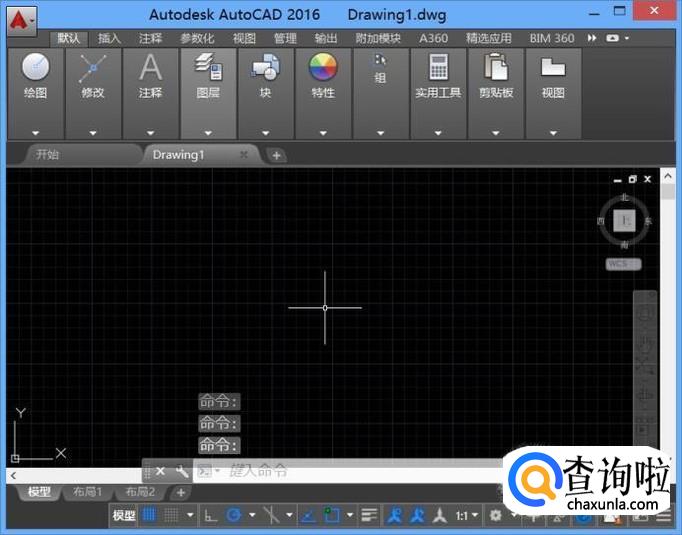

我们在桌面上双击CAD的操作界面，打开CAD这款软件，进入CAD的操作界面如图所示：
- 02

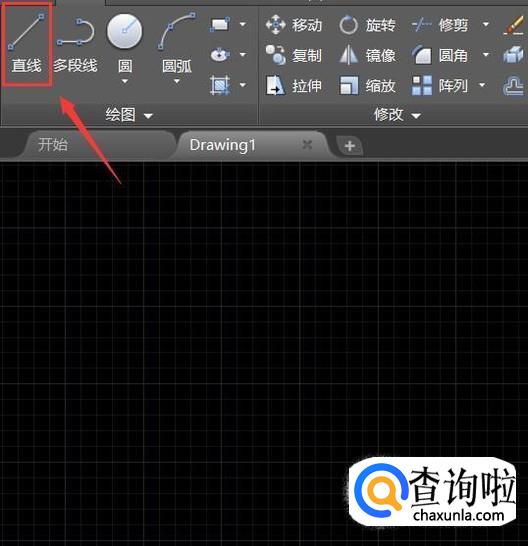

打开CAD之后我们在工具区里找到直线命令，如图所示：
- 03

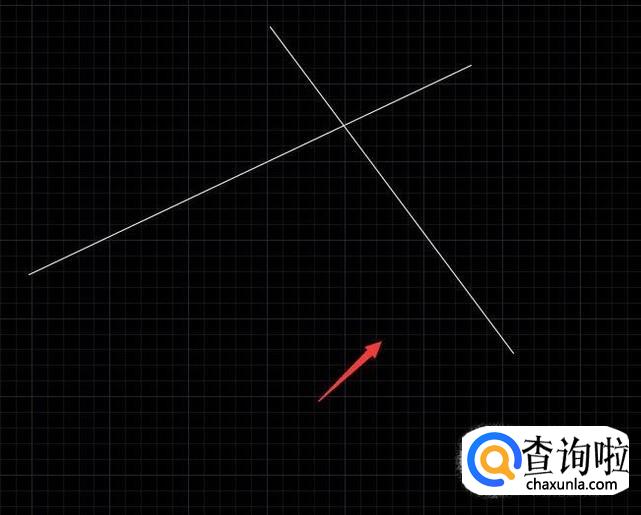

使用直线命令我们在绘图区里绘制出直线，如图所示：
- 04

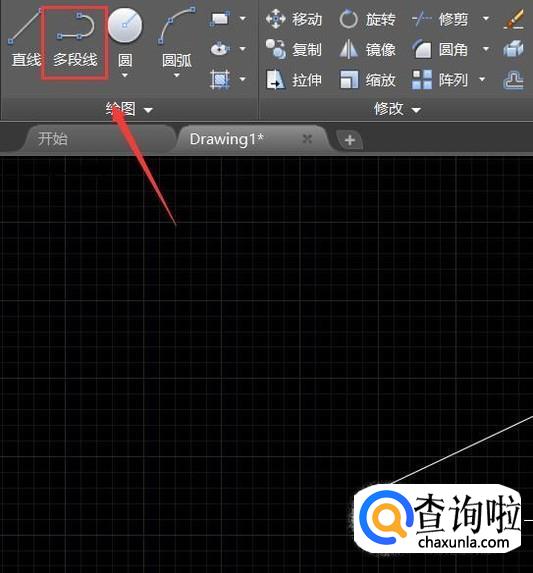

在工具区里找到多段线选项，如图所示：
- 05

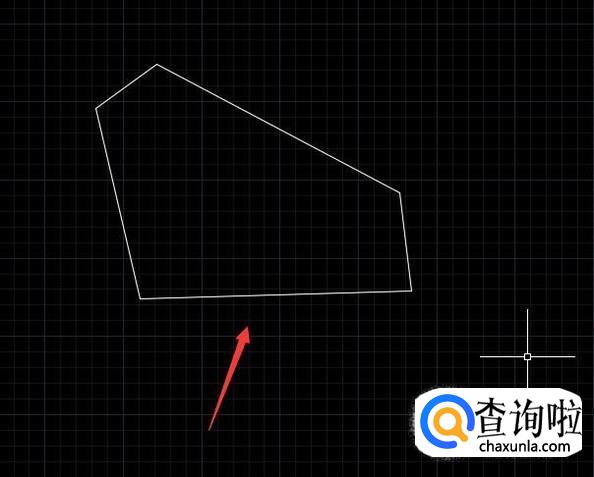

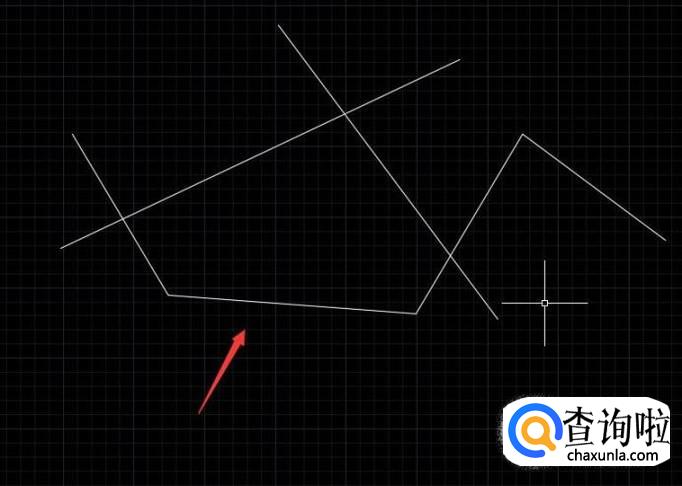

选择多段线选项，在绘图区里绘制出多段线如图所示：
- 06

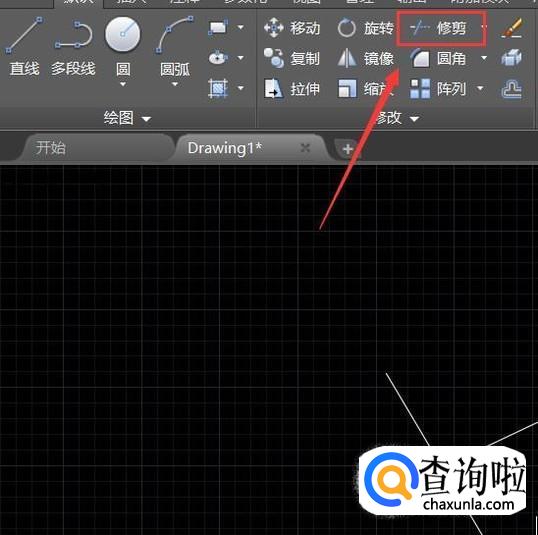

再在修改里找到修剪命令，如图所示：
- 07

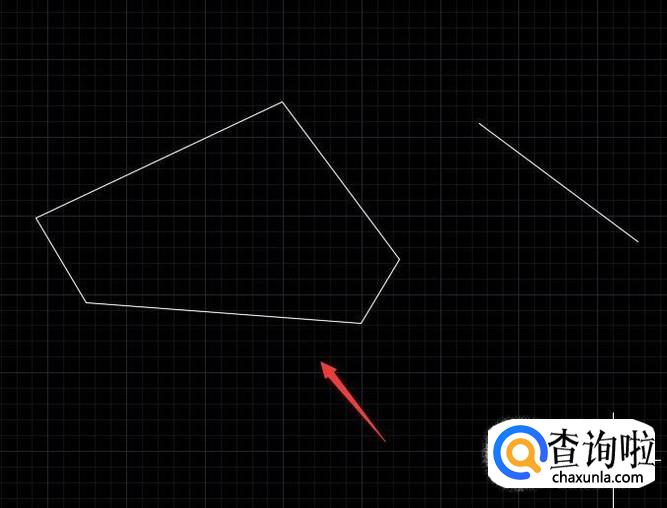

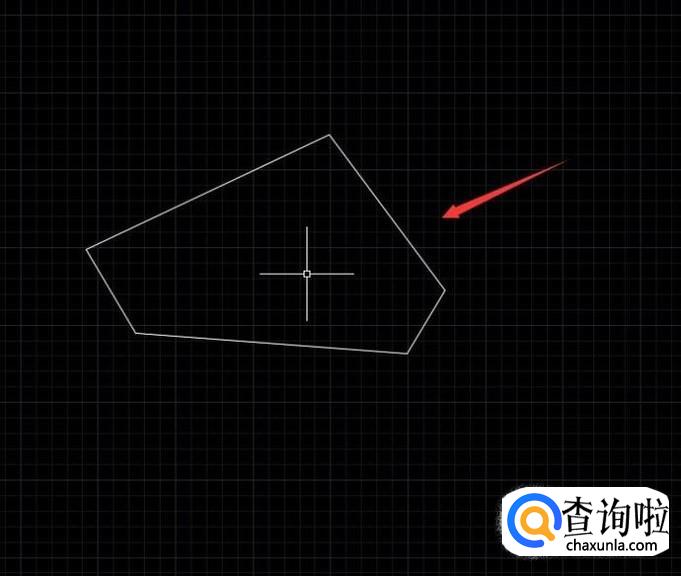

选择修改命令，然后选择所有的图形并按下回车键然后将多余的线修剪掉，如图所示：
- 08

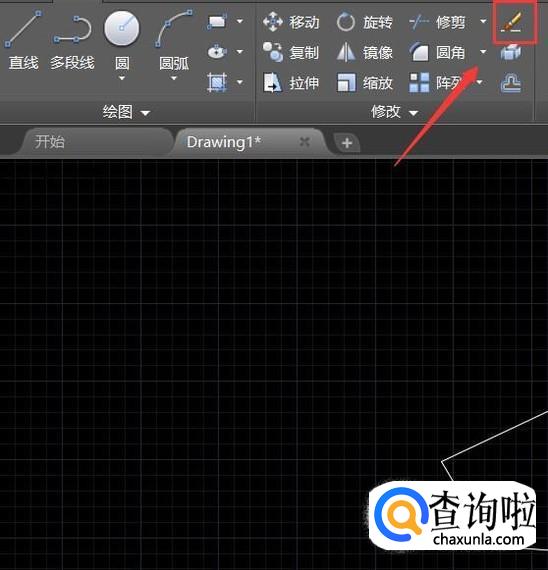

然后再在修改里找到删除选项，如图所示：
- 09
选择删除选项，在选择需要删除的对象，然后按下回车键这样就将不需要的线删除了，如图所示：
- 010

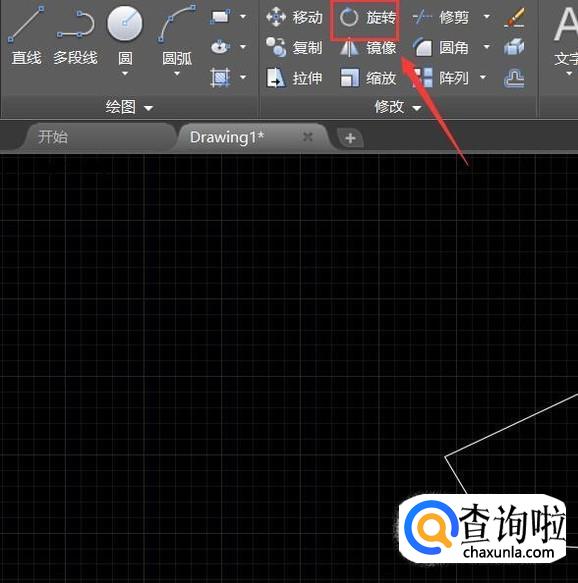

再在上面的常用工具区里找到旋转选项，如图所示：
- 011
选择旋转命令，在选择需要旋转的图形，指定基点按下回车键我们就可以旋转图形了，总之CAD功能强大，命令繁多，需要我们不断地学习才能灵活的使用该软件，如图所示：
- 012

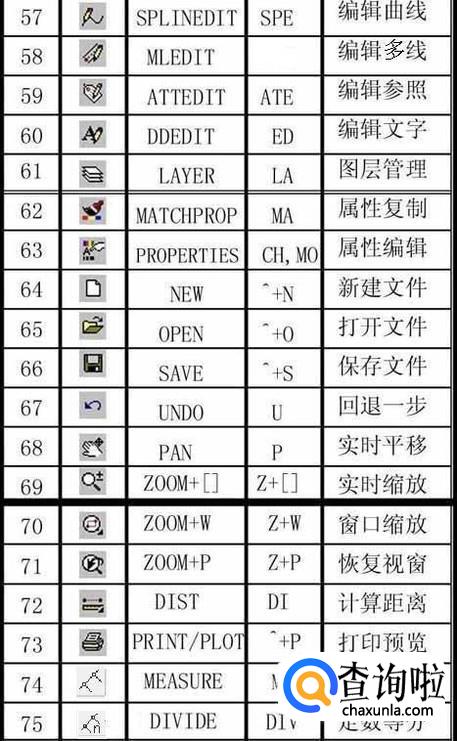

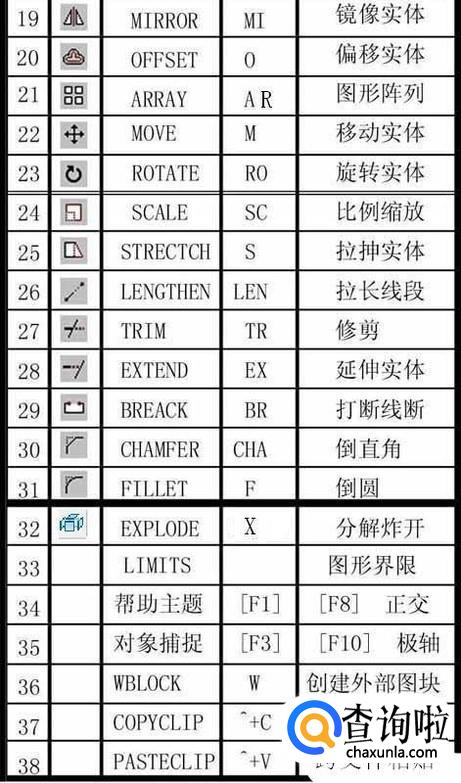

在CAD软件操作中，为方便使用者，利用快捷键代替鼠标。可以利用键盘快捷键发出命令，完成绘图，修改，保存等操作。这些命令键就是CAD快捷键。
- 013
常用功能键
F1: 获取帮助
F2: 实现作图窗和文本窗口的切换
F3: 控制是否实现对象自动捕捉
F4: 数字化仪控制
F5: 等轴测平面切换
F6: 控制状态行上坐标的显示方式
F7: 栅格显示模式控制
F8: 正交模式控制
F9: 栅格捕捉模式控制
F10: 极轴模式控制
F11: 对象追踪模式控制
（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。） - 014
常用CTRL，ALT快捷键
ALT+TK 如快速选择
ALT+NL 线性标注 ALT+VV4 快速创建四个视口
ALT+MUP提取轮廓
Ctrl+B: 栅格捕捉模式控制（F9）
Ctrl+C: 将选择的对象复制到剪切板上
Ctrl+F: 控制是否实现对象自动捕捉（F3）
Ctrl+G: 栅格显示模式控制（F7）
Ctrl+J: 重复执行上一步命令
Ctrl+K: 超级链接
Ctrl+N: 新建图形文件
Ctrl+M: 打开选项对话框
Ctrl+O：打开图象文件
Ctrl+P：打开打印对说框
Ctrl+S：保存文件
Ctrl+U：极轴模式控制（F10）
Ctrl+v：粘贴剪贴板上的内容
Ctrl+W：对象追 踪式控制（F11）
Ctrl+X：剪切所选择的内容
Ctrl+Y：重做
Ctrl+Z：取消前一步的操作
Ctrl+1：打开特性对话框
Ctrl+2：打开图象资源管理器
Ctrl+3：打开工具选项板
Ctrl+6：打开图象数据原子
Ctrl+8或QC：快速计算器 - 015

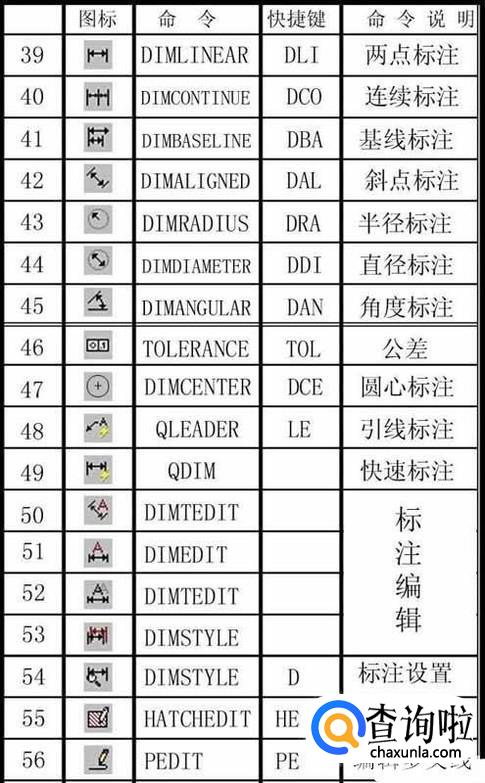

尺寸标注
DRA：半径标注
DDI：直径标注
DAL：对齐标注
DAN：角度标注
END：捕捉到端点
MID：捕捉到中点
INT：捕捉到交点
CEN：捕捉到圆心
QUA：捕捉到象限点
TAN：捕捉到切点
PER：捕捉到垂足
NOD：捕捉到节点
NEA：捕捉到最近点
AA：测量区域和周长（area)
ID：指定坐标
LI：指定集体（个体）的坐标
AL：对齐（align)
AR： 阵列（array)
AP：加载*lsp程系
AV：打开视图对话框（dsviewer)
SE：打开对象自动捕捉对话框
ST：打开字体设置对话框（style)
SO：绘制二围面（ 2d solid)
SP：拼音的校核（spell)
SC：缩放比例 (scale)
SN：栅格捕捉模式设置（snap)
DT：文本的设置（dtext)
DI：测量两点间的距离
OI：插入外部对象
RE：更新显示
RO：旋转
LE：引线标注
ST：单行文本输入
La：图层管理器 - 016

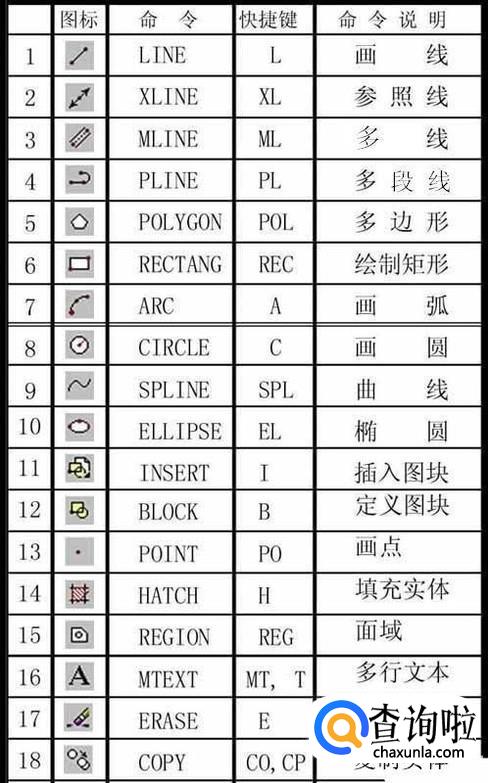

绘图命令
A：绘圆弧
B：定义块
C：画圆
D：尺寸资源管理器
E：删除
F：倒圆角
G：对相组合
H：填充
I：插入
J：对接
S：拉伸
T：多行文本输入
W：定义块并保存到硬盘中
L：直线
M：移动
X：炸开
V：设置当前坐标
U：恢复上一次操做
O：偏移
P：移动
Z：缩放
以下包括3ds max快捷键
显示降级适配（开关） 【O】
适应透视图格点 【Shift】+【Ctrl】+【A】
排列 【Alt】+【A】
角度捕捉（开关） 【A】
动画模式 （开关） 【N】
改变到后视图 【K】
背景锁定（开关） 【Alt】+【Ctrl】+【B】
前一时间单位 【.】
下一时间单位 【，】
改变到上（Top）视图 【T】
改变到底（Bottom）视图 【B】
改变到相机（Camera）视图 【C】
改变到前（Front）视图 【F】
改变到等大的用户（User）视图 【U】
改变到右（Right）视图 【R】
改变到透视（Perspective）图 【P】
循环改变选择方式 【Ctrl】+【F】
默认灯光（开关） 【Ctrl】+【L】
删除物体 【DEL】
当前视图暂时失效 【D】
是否显示几何体内框（开关） 【Ctrl】+【E】
显示第一个工具条 【Alt】+【1】
专家模式棿佑（开关） 【Ctrl】+【X】
暂存（Hold）场景 【Alt】+【Ctrl】+【H】
取回(Fetch）场景 【Alt】+【Ctrl】+【F】
冻结所选物体 【6】
跳到最后一帧 【END】
跳到第一帧 【HOME】
显示/隐藏相机（Cameras） 【Shift】+【C】
显示/隐藏几何体（Geometry) 【Shift】+【O】
显示/隐藏网格(Grids) 【G】
显示/隐藏帮助（Helpers）物体 【Shift】+【H】
显示/隐藏光源（Lights) 【Shift】+【L】
显示/隐藏粒子系统（Particle Systems) 【Shift】+【P】
显示/隐藏空间扭曲（Space Warps）物体 【Shift】+【W】
锁定用户界面（开关） 【Alt】+【0】
匹配到相机（Camera）视图 【Ctrl】+【C】
材质（Material)编辑器【M】
最大化当前视图 （开关） 【W】
脚本编辑器 【F11】
新的场景 【Ctrl】+【N】
法线（Normal）对齐 【Alt】+【N】
向下轻推网格小键盘【-】
向上轻推网格小键盘【+】
NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】
NURBS调整方格1 【Ctrl】+【1】
NURBS调整方格2 【Ctrl】+【2】
NURBS调整方格3 【Ctrl】+【3】
偏移捕捉 【Alt】+【Ctrl】+【空格】
打开一个MAX文件 【Ctrl】+【O】
平移视图 【Ctrl】+【P】
交互式平移视图 【I】
放置高光(Highlight) 【Ctrl】+【H】
播放/停止动画 【/】
快速（Quick）渲染 【Shift】+【Q】
回到上一场景*作 【Ctrl】+【A】
回到上一视图*作 【Shift】+【A】
撤消场景*作 【Ctrl】+【Z】
撤消视图*作 【Shift】+【Z】
刷新所有视图 【1】
用前一次的参数进行渲染 【Shift】+【E】或【F9】
渲染配置 【Shift】+【R】或【F10】
在xy/yz/zx锁定中循环改变 【F8】
约束到X轴 【F5】
约束到Y轴 【F6】
约束到Z轴 【F7】
旋转（Rotate）视图模式 【Ctrl】+【R】或【V】
保存（Save）文件 【Ctrl】+【S】
透明显示所选物体（开关） 【Alt】+【X】
选择父物体 【PageUp】
选择子物体 【PageDown】
根据名称选择物体 【H】
选择锁定（开关） 【空格】
减淡所选物体的面（开关） 【F2】
显示所有视图网格（Grids）（开关） 【Shift】+【G】
显示/隐藏命令面板 【3】
显示/隐藏浮动工具条 【4】
显示最后一次渲染的图画 【Ctrl】+【I】
显示/隐藏主要工具栏【Alt】+【6】
显示/隐藏安全框 【Shift】+【F】
*显示/隐藏所选物体的支架 【J】
显示/隐藏工具条 【Y】/【2】
百分比（Percent）捕捉（开关） 【Shift】+【Ctrl】+【P】
打开/关闭捕捉（Snap) 【S】
循环通过捕捉点 【Alt】+【空格】
声音（开关） 【】
间隔放置物体 【Shift】+【I】
改变到光线视图 【Shift】+【4】
循环改变子物体层级 【Ins】
子物体选择（开关） 【Ctrl】+【B】
帖图材质（Texture）修正 【Ctrl】+【T】
加大动态坐标 【+】
减小动态坐标 【-】
激活动态坐标（开关） 【X】
精确输入转变量 【F12】
全部解冻 【7】
根据名字显示隐藏的物体 【5】
刷新背景图像（Background) 【Alt】+【Shift】+【Ctrl】+【B】
显示几何体外框（开关） 【F4】
视图背景（Background) 【Alt】+【B】
用方框（Box）快显几何体（开关） 【Shift】+【B】
打开虚拟现实 数字键盘【1】
虚拟视图向下移动 数字键盘【2】
虚拟视图向左移动 数字键盘【4】
虚拟视图向右移动 数字键盘【6】
虚拟视图向中移动 数字键盘【8】
虚拟视图放大 数字键盘【7】
虚拟视图缩小 数字键盘【9】
实色显示场景中的几何体（开关） 【F3】
全部视图显示所有物体 【Shift】+【Ctrl】+【Z】
*视窗缩放到选择物体范围（Extents） 【E】
缩放范围 【Alt】+【Ctrl】+【Z】
视窗放大两倍 【Shift】+数字键盘【+】
放大镜工具 【Z】
视窗缩小两倍 【Shift】+数字键盘【-】
根据框选进行放大 【Ctrl】+【w】
视窗交互式放大 【[】
视窗交互式缩小 【]】 - 017
轨迹视图
加入（Add）关键帧 【A】
前一时间单位 【<；】
下一时间单位 【>；】
编辑（Edit）关键帧模式 【E】
编辑区域模式 【F3】
编辑时间模式 【F2】
展开对象（Object）切换 【O】
展开轨迹（Track）切换 【T】
函数（Function)曲线模式 【F5】或【F】
锁定所选物体 【空格】
向上移动高亮显示 【↓】
向下移动高亮显示 【↑】
向左轻移关键帧 【←】
向右轻移关键帧 【→】
位置区域模式 【F4】
回到上一场景*作 【Ctrl】+【A】
撤消场景*作 【Ctrl】+【Z】
用前一次的配置进行渲染 【F9】
渲染配置 【F10】
向下收拢 【Ctrl】+【↓】
向上收拢 【Ctrl】+【↑】 - 018
材质编辑器
用前一次的配置进行渲染 【F9】
渲染配置 【F10】
撤消场景*作 【Ctrl】+【Z】 - 019
示意（Schematic）视图
下一时间单位 【>；】
前一时间单位 【<；】
回到上一场景*作 【Ctrl】+【A】
撤消场景*作 【Ctrl】+【Z】 - 020
Active Shade
绘制（Draw）区域 【D】
渲染（Render) 【R】
锁定工具栏（泊坞窗） 【空格】 - 021
视频编辑
加入过滤器（Filter）项目 【Ctrl】+【F】
加入输入（Input）项目 【Ctrl】+【I】
加入图层（Layer）项目 【Ctrl】+【L】
加入输出(Output）项目 【Ctrl】+【O】
加入（Add）新的项目 【Ctrl】+【A】
加入场景（Scene）事件 【Ctrl】+【s】
编辑（Edit）当前事件 【Ctrl】+【E】
执行（Run）序列 【Ctrl】+【R】
新（New）的序列 【Ctrl】+【N】
撤消场景*作 【Ctrl】+【Z】 - 022
NURBS编辑
CV 约束法线（Normal）移动 【Alt】+【N】
CV 约束到U向移动 【Alt】+【U】
CV 约束到V向移动 【Alt】+【V】
显示曲线（Curves) 【Shift】+【Ctrl】+【C】
显示控制点（Dependents) 【Ctrl】+【D】
显示格子（Lattices) 【Ctrl】+【L】
NURBS面显示方式切换【Alt】+【L】
显示表面（Surfaces) 【Shift】+【Ctrl】+【s】
显示工具箱(Toolbox) 【Ctrl】+【T】
显示表面整齐（Trims) 【Shift】+【Ctrl】+【T】
根据名字选择本物体的子层级 【Ctrl】+【H】
锁定2D 所选物体 【空格】
选择U向的下一点 【Ctrl】+【→】
选择V向的下一点 【Ctrl】+【↑】
选择U向的前一点 【Ctrl】+【←】
选择V向的前一点 【Ctrl】+【↓】
根据名字选择子物体 【H】
柔软所选物体 【Ctrl】+【s】
转换到Curve CV 层级 【Alt】+【Shift】+【Z】
转换到Curve 层级 【Alt】+【Shift】+【C】
转换到Imports 层级 【Alt】+【Shift】+【I】
转换到Point 层级 【Alt】+【Shift】+【P】
转换到Surface CV 层级 【Alt】+【Shift】+【V】
转换到Surface 层级 【Alt】+【Shift】+【S】
转换到上一层级 【Alt】+【Shift】+【T】
转换降级 【Ctrl】+【X】 - 023
FFD
转换到控制点（Control Point）层级 【Alt】+【Shift】+【C】
到格点（Lattice）层级 【Alt】+【Shift】+【L】
到设置体积（Volume）层级 【Alt】+【Shift】+【S】
转换到上层级 【Alt】+【Shift】+【T】 - 024
打开的UVW贴图
进入编辑（Edit)UVW模式 【Ctrl】+【E】
调用*.uvw文件 【Alt】+【Shift】+【Ctrl】+【L】
保存UVW为*.uvw格式的文件 【Alt】+【Shift】+【Ctrl】+【S】
打断（Break）选择点 【Ctrl】+【B】
分离（Detach）边界点 【Ctrl】+【D】
过滤选择面 【Ctrl】+【空格】
水平翻转 【Alt】+【Shift】+【Ctrl】+【B】
垂直（Vertical）翻转 【Alt】+【Shift】+【Ctrl】+【V】
冻结（Freeze）所选材质点 【Ctrl】+【F】
隐藏（Hide）所选材质点 【Ctrl】+【H】
全部解冻（unFreeze) 【Alt】+【F】
全部取消隐藏（unHide) 【Alt】+【H】
从堆栈中获取面选集 【Alt】+【Shift】+【Ctrl】+【F】
从面获取选集 【Alt】+【Shift】+【Ctrl】+【V】
锁定所选顶点 【空格】
水平镜象 【Alt】+【Shift】+【Ctrl】+【N】
垂直镜象 【Alt】+【Shift】+【Ctrl】+【M】
水平移动 【Alt】+【Shift】+【Ctrl】+【J】
垂直移动 【Alt】+【Shift】+【Ctrl】+【K】
平移视图 【Ctrl】+【P】
象素捕捉 【S】
平面贴图面/重设UVW 【Alt】+【Shift】+【Ctrl】+【R】
水平缩放 【Alt】+【Shift】+【Ctrl】+【I】
垂直缩放 【Alt】+【Shift】+【Ctrl】+【O】
移动材质点 【Q】
旋转材质点 【W】
等比例缩放材质点 【E】
焊接（Weld）所选的材质点 【Alt】+【Ctrl】+【W】
焊接（Weld）到目标材质点 【Ctrl】+【W】
Unwrap的选项（Options) 【Ctrl】+【O】
更新贴图（Map) 【Alt】+【Shift】+【Ctrl】+【M】
将Unwrap视图扩展到全部显示 【Alt】+【Ctrl】+【Z】
框选放大Unwrap视图 【Ctrl】+【Z】
将Unwrap视图扩展到所选材质点的大小 【Alt】+【Shift】+【Ctrl】+【Z】
缩放到Gizmo大小 【Shift】+【空格】
缩放（Zoom）工具 【Z】 - 025
反应堆（Reactor)
建立（Create）反应（Reaction) 【Alt】+【Ctrl】+【C】
删除（Delete）反应（Reaction) 【Alt】+【Ctrl】+【D】
编辑状态（State）切换 【Alt】+【Ctrl】+【s】
设置最大影响（Influence) 【Ctrl】+【I】
设置最小影响（Influence) 【Alt】+【I】
设置影响值（Value) 【Alt】+【Ctrl】+【V】 - 026
ActiveShade (Scanline)
初始化 【P】
更新 【U】
宏编辑器
累积计数器 【Q】
复制 【co】
VBA宏命令【Alt】+【F8】
Visual Basic编辑器 【ALT+F11】
