• 01

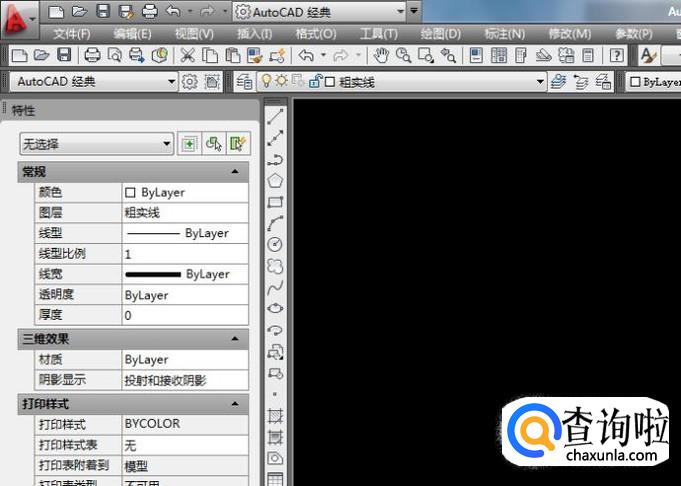

  如下图所示，
  打开CAD软件，
  新建一个空白的文件。


• 02

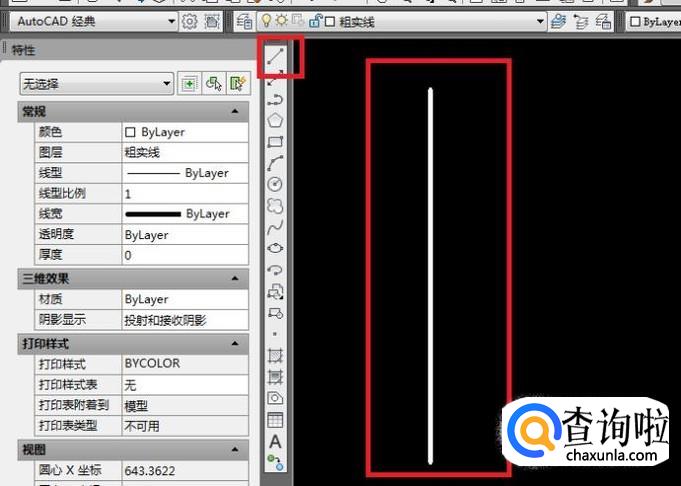

  如下图所示，
  点击左边工具栏中的“直线”命令，
  在工作区域画一条竖直的直线，直线长100。


• 03

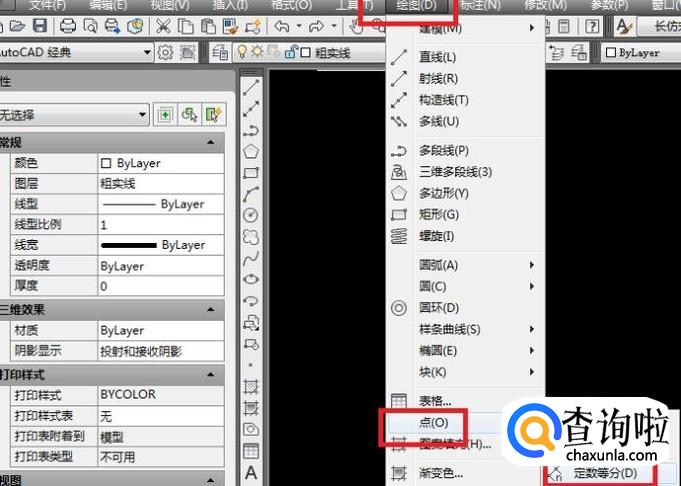

  如下图所示，
  点击标题栏中的“绘图”，使其弹出下拉菜单，
  在其下拉菜单中点击“点”，继续弹出一层下拉菜单，
  在最后一层下拉菜单中点击“定数等分”。


• 04

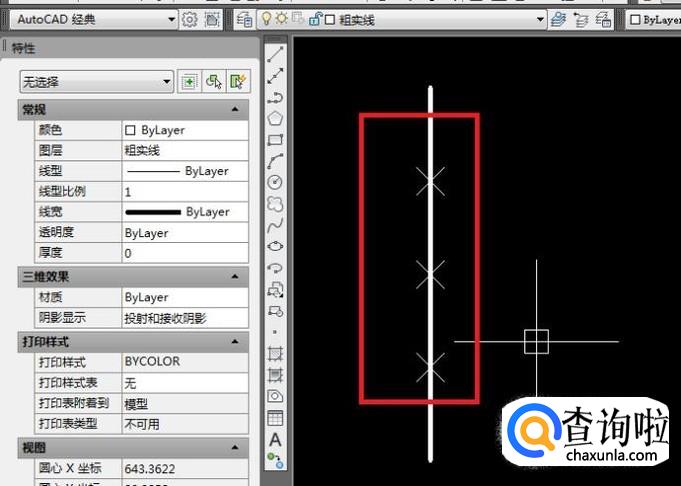

  如下图所示，
  点击直线，
  输入数字4，
  回车，
  将直线等分成4份（出现三个点）。


• 05

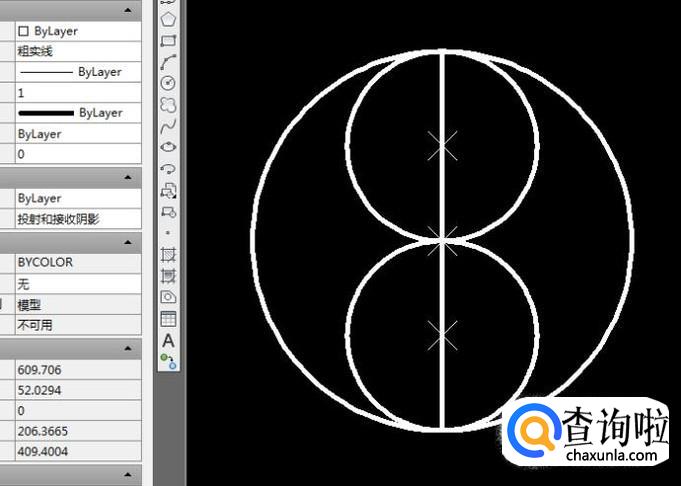

  如下图所示，
  点击左边工具栏中的“圆”命令，
  分别以三个点为圆心画圆，
  大圆直径为100，
  两个小圆直径为50。


• 06

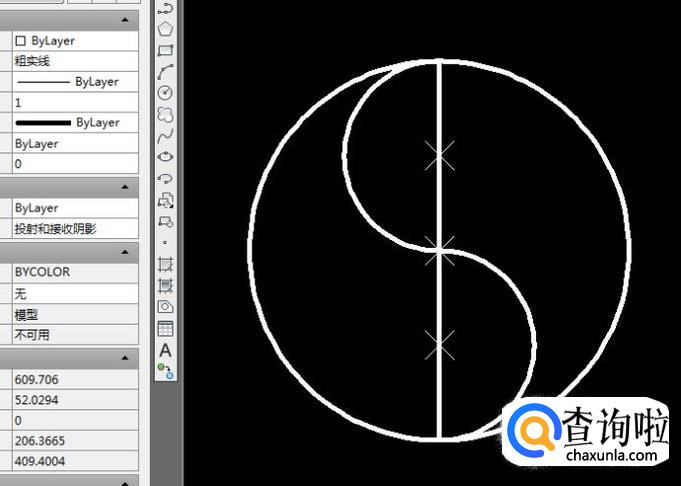

  如下图所示，
  输入“tr”，回车，
  然后将两个小圆按下图所示修剪掉一半。


• 07

  如下图所示，
  画两个小圆，
  小圆直径25。


• 08

  如下图所示，
  删除掉之前画的100直线和三个等分点。

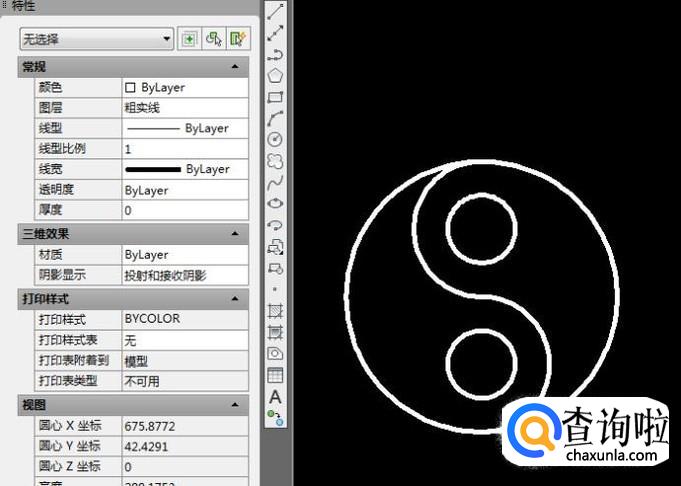

  至此，
  太极图的轮廓就出现了。


• 09

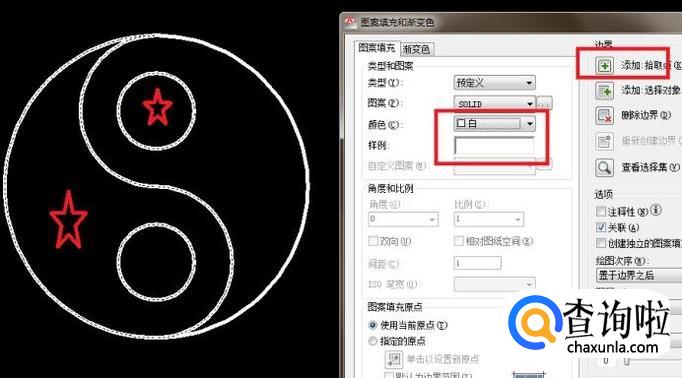

  如下图所，
  输入“h”，回车，
  弹出“图案填充和渐变色”对话框，
  见红色框选，
  边界一栏点击“添加拾取点”，
  然后两个红色五角星的位置单击一下鼠标左键，
  然后在对话框中颜色一栏选择“白色”，
  样式一栏选择“SOLID”，
  然后点击对话框下方的“确定”就OK了。


• 010

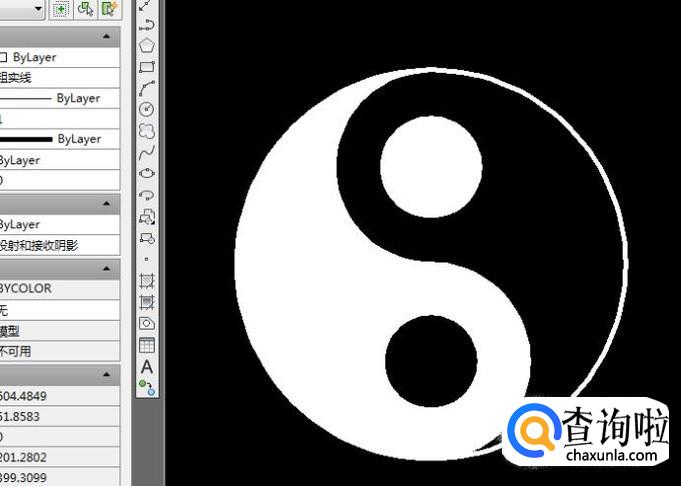

  如下图所示，
  一个黑白太极图就画好了。



工具/材料

电脑

CAD软件
