SolidWorks如何创建一个香烟？

知识问答小编

0次浏览

2022-10-24 22:33:55

最佳经验

本文由作者推荐

简要回答

　　对于烟民而言，

　　香烟是不可缺少的生活用品，

　　那么，

　　如何用SolidWorks创建一个香烟呢？

详细内容

01

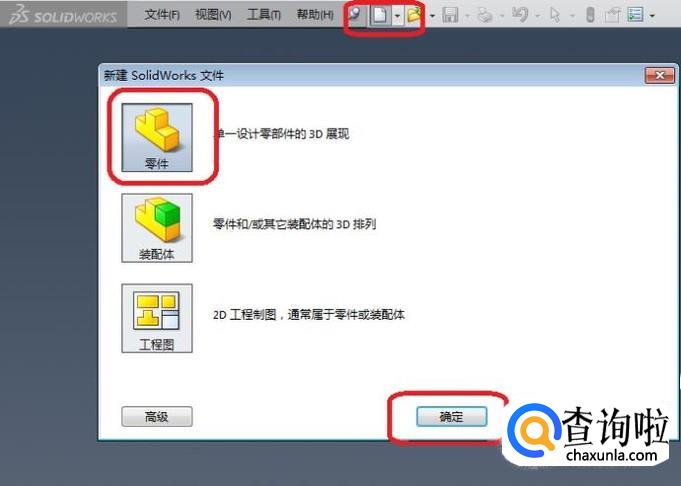

如下图所示，
打开SolidWorks软件，
新建一个空白的零件文件。
02

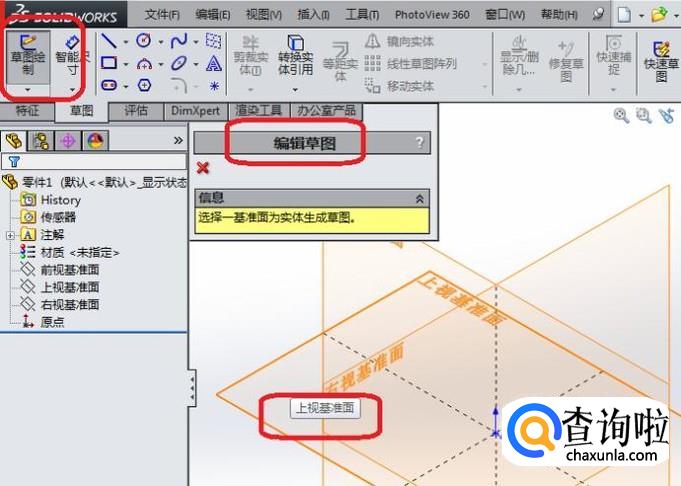

如下图所示，
点击草图工具栏中的“草图绘制”图标，
出现一个“编辑草图”对话框和三个基准面做成的坐标系，
然后，我们选择一个基准面作为草图平面。（笔者选择了上视基准面）。
03

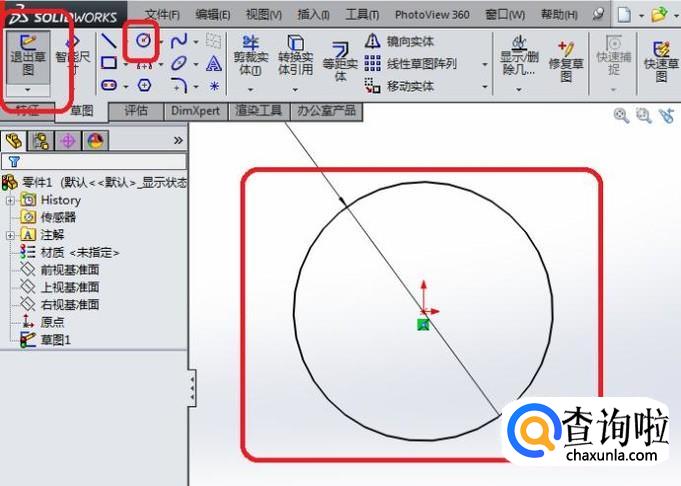

如下图所示，
进入到草图状态，
点击工具栏中的“圆”图标，
以坐标原点为圆心画一个直径为10的圆，
点击工具栏中的“智能尺寸”对圆进行标注（如果确定画的圆直径是10，那么这一步其实可以省略），
最后点击工具栏中的“退出草图”，
完成草图的编辑。
04

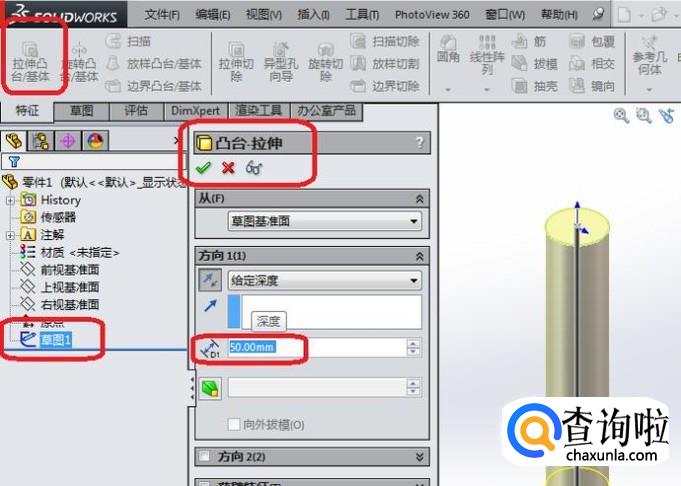

如下图所示，
先选中草图，
然后点击特征工具栏中的“拉伸凸台/基体”图标，
随后会出现一个“凸台-拉伸”对话框，
注意方向是向下拉伸的，如果方向不对，可以调整，
将拉伸深度修改为50，
最后点击对话框左上角的√，
完成香烟的烟草部分创建。
05

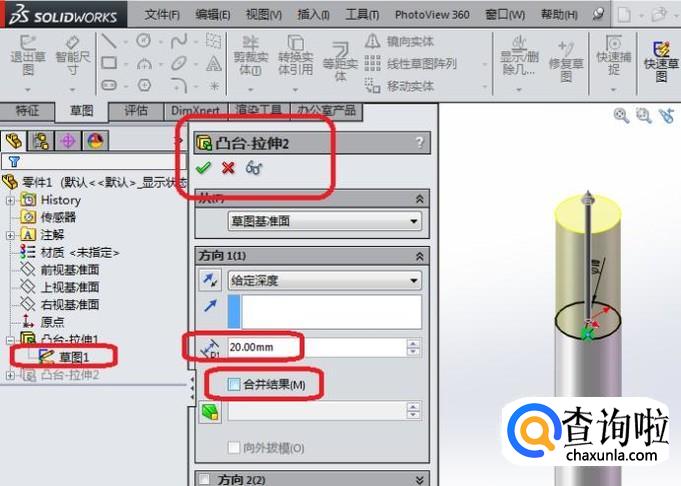

如下图所示，
在设计树中先选中“草图1”，
再点击特征工具栏中的“拉伸凸台/基体”图标，
出现“凸台-拉伸”对话框，
这次的拉伸方向是向上的，而软件一般也是默认向上，所以不用改，
修改一下拉伸高度为20，
最后取消勾选“合并结果”，
最后的最后，点击对话框左上角的√，
完成烟头部分的拉伸操作。
06

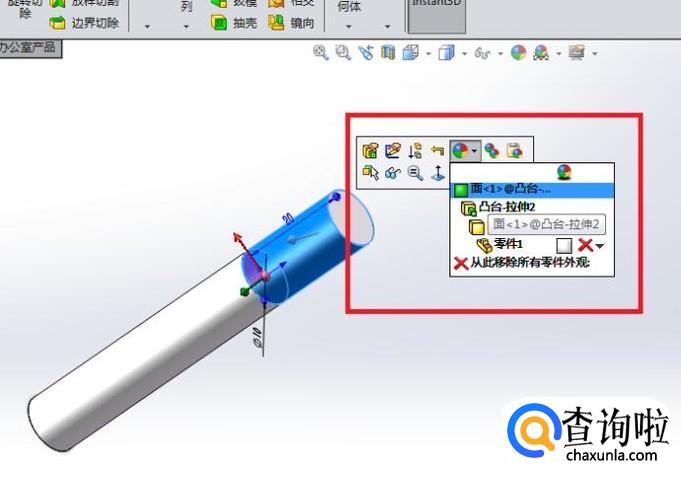

如下图所示，
鼠标左键点击烟头部分的曲面，
在弹出的工具栏中点击“外观”图标，
在其展开的下拉菜单中点击第一项“面”。
07

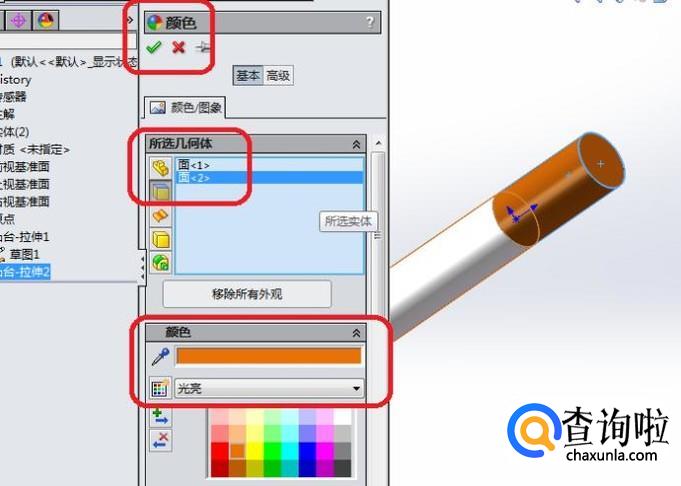

如下图所示，
出现“颜色”对话框，
所选几何体一栏中再点击一下香烟头部的平面，
颜色一拉中先选择“光亮”，
再选择橙色，
最后点击对话框左上角的√，
完成香烟头部的上色。
08

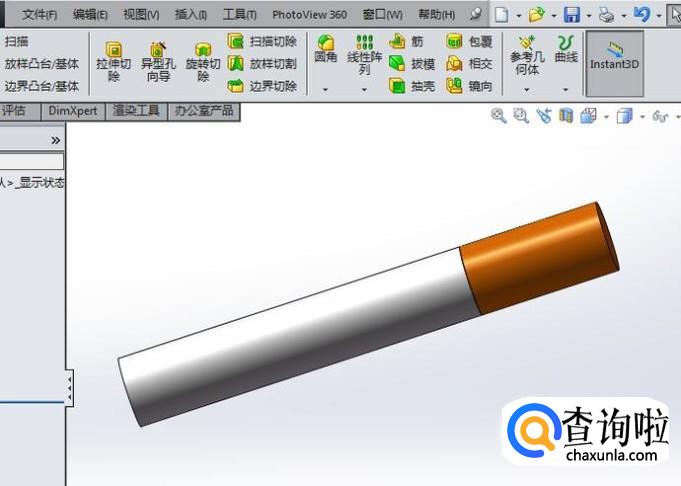

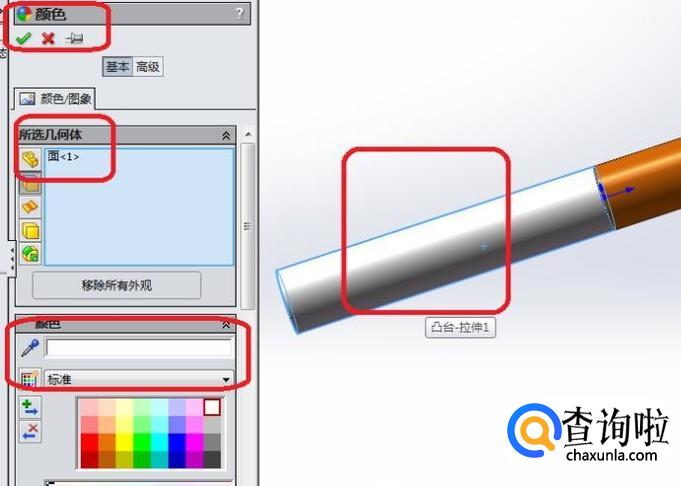

如下图所示，
重复第6、7步的操作，
对香烟烟草部分进行上色处理，
颜色为标准白色。
09

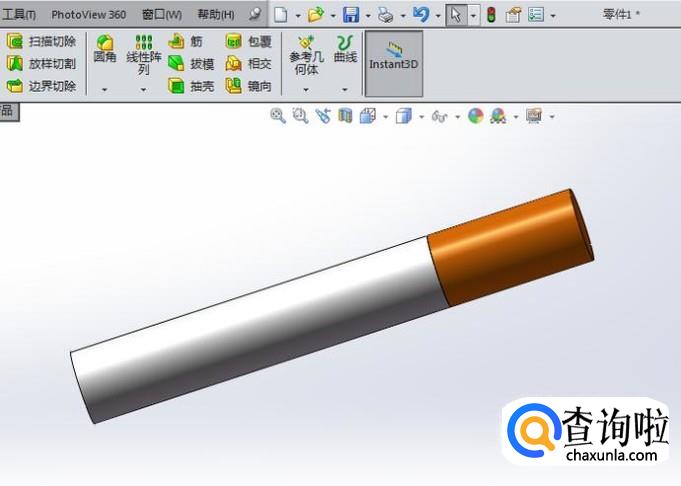

如下图所示，
一个香烟模型就造好了。

看起来跟实际的香烟大小有点不同哦，那是因为笔者不是烟民，对香烟的印象只能凭记忆加想象。
