CAD文字编辑中如何输入深度符号？

知识问答小编

0次浏览

2022-10-24 22:47:17

最佳经验

本文由作者推荐

简要回答

　　用CAD作图，标注中偶尔用到深度符号，那么怎么输入呢？

详细内容

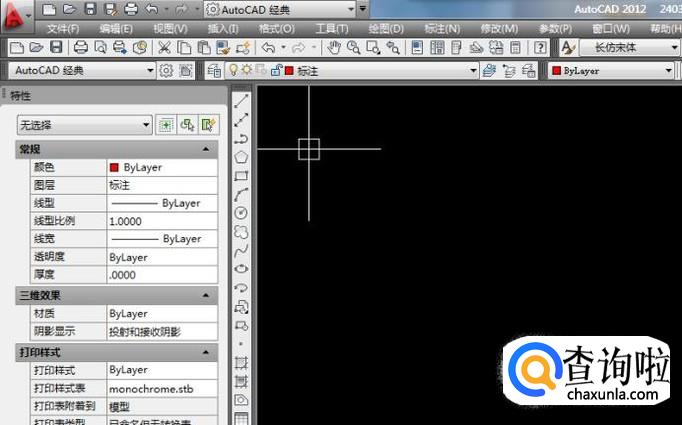

01
如下图所示，
打开AutoCAD软件，新建一个空白的文件。

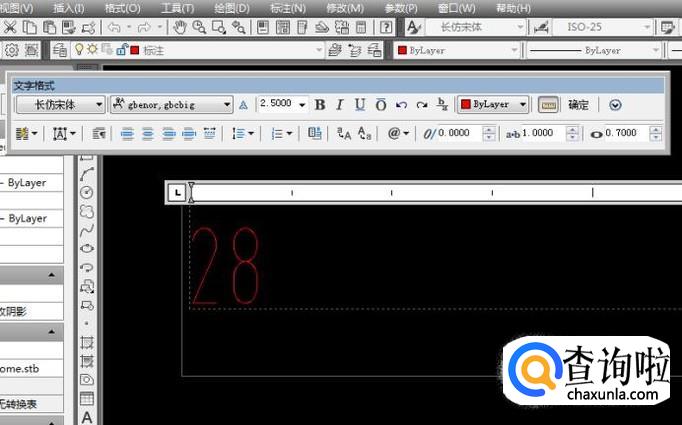

02
如下图所示，先输入一行数字作为演示所用。

具体操作方法有多种，如下：
第一种：直接输入字母“t”，然后用鼠标在CAD空白区域画一个矩形。
第二种：执行【绘图】【文字】【多行文字】，然后用鼠标在CAD空白区域画一个矩形。
以上两种方法，大家任选一种方式即可。
03

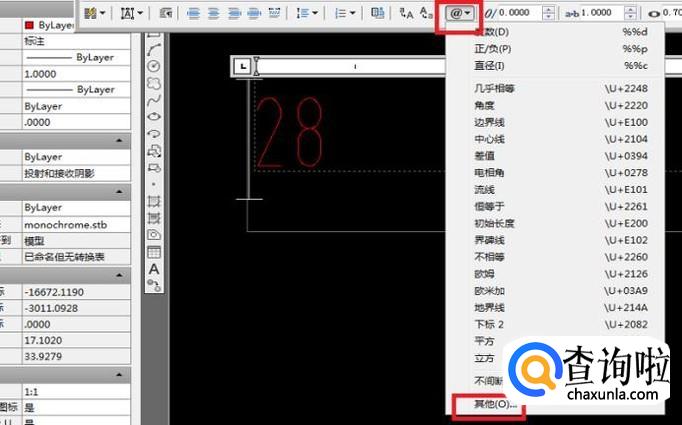

如下图所示，
1、先在“文字格式”工具栏中找到“@”图标，点击它，会出现一个下拉菜单，
2、在出现的下拉菜单中点击“其他”。
04

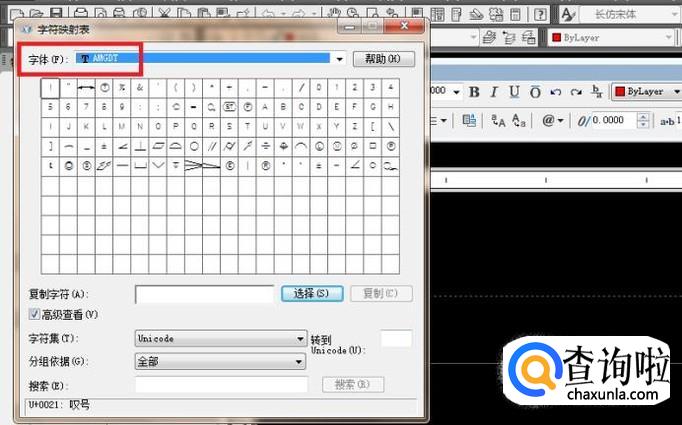

如下图所示，
出现了一个“字符映射表”，
注意红色框选，
按照下图红色框选中的字体选择“AMGDT”。

说明一下，字体选择是为了找到深度符号，哪种字体下面有深度符号，你们就可以选择哪种字体，笔者开始不熟悉，那是一个个字体去翻，才翻到深度符号所在地字体AMGDT。

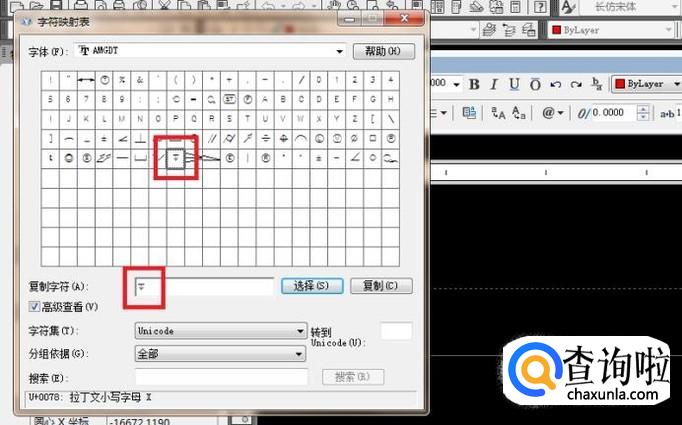

05
如下图红色框选所示，
上面那个红色框选，找到深度符号，
鼠标左键双击它。
下面红色框选，这里出现了深度符号。

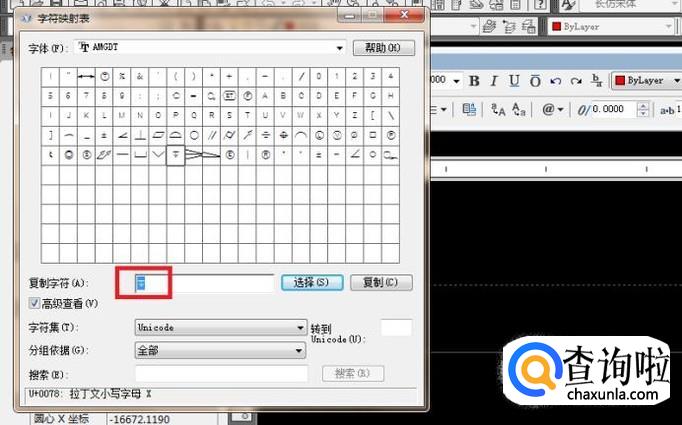

06
如下图红色框选所示，
将深度符号用鼠标左键选中它，
然后“ctrl+c”复制。

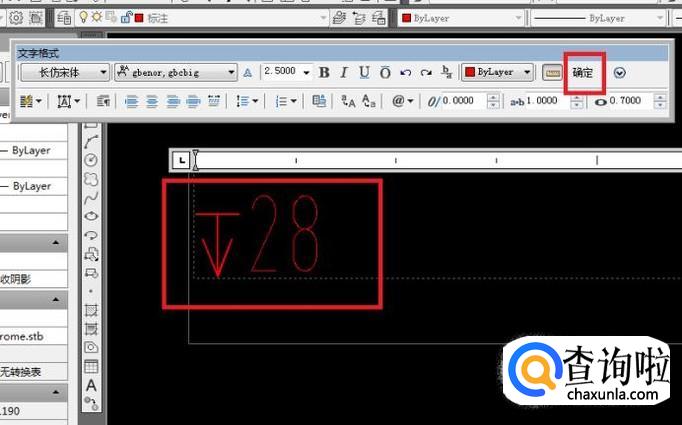

07
如下图所示，
回到之前的文字格式那里，
将鼠标光标移动到数字前面，
然后，“Ctrl+v“，粘贴。
再然后，点击文字格式工具栏中的“确定”（可以更改字号大小，不能更改字体）

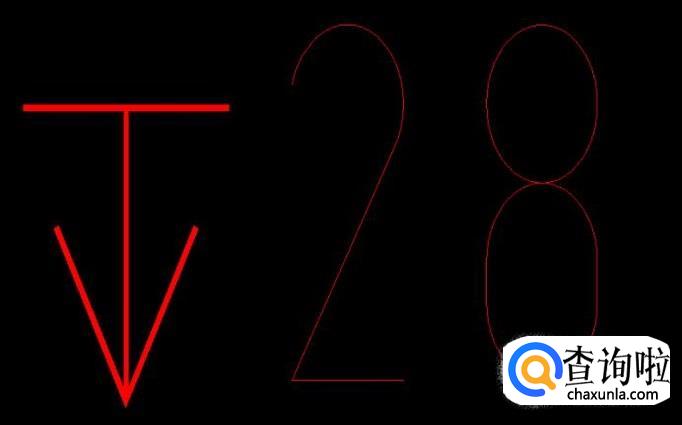

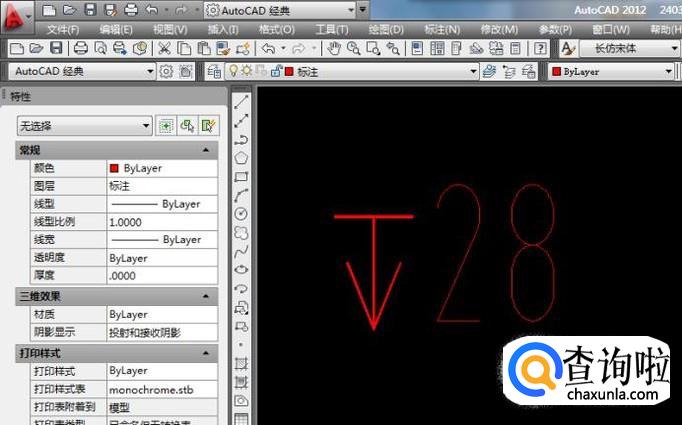

08
如下图所示，
成功的输入了深度符号，
下图中的意思是深度28。
