SolidWorks如何造一个胶囊药丸模型？
简要回答
现在我们生活中吞咽的药丸基本都是一粒粒的胶囊，
那么，
SolidWorks可以造一个这样的胶囊药丸的模型吗？
当然是可以的，而且非常简单。
详细内容
- 01

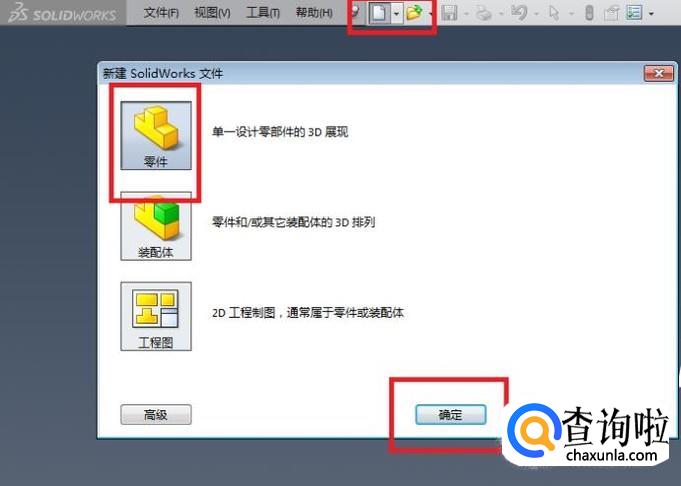

如下图所示，
打开SolidWorks软件，
新建一个空白的零件文件。
- 02

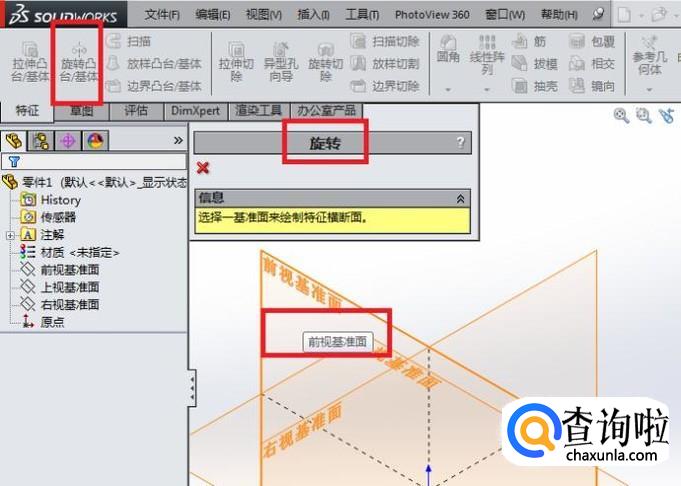

如下图所示，
点击特征工具栏中的“旋转凸台/基体”图标，
随后弹出一个“旋转”对话框和三个基准面，
笔者选择“前视基准面”。
- 03

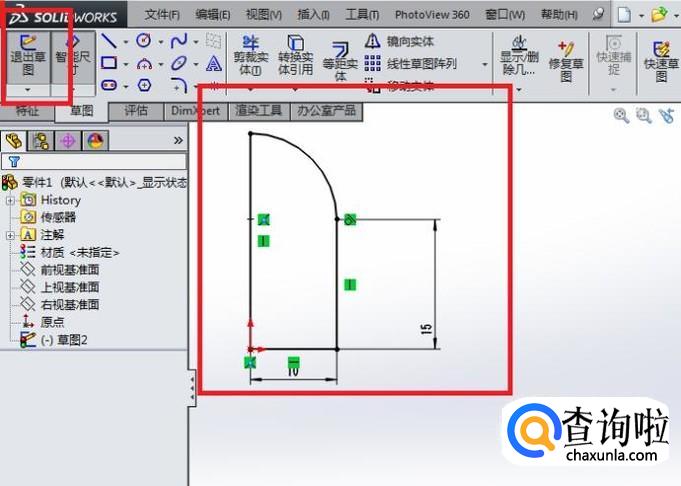

如下图所示，
进入到草图状态，
首先点击工具栏中的“矩形”图标画一个矩形，
点击工具栏中的“智能尺寸”标注矩形长20，宽15，下边距离坐标原点为0，左右两边距离坐标原点为10，
点击工具栏中的“圆”图标，以矩形上边中点为圆心画圆，圆直径为上边长度20，
点击工具栏中的“直线”图标，以坐标原点为起点向上画一条超过原的线段，
点击工具栏中的“裁剪实体”图标，按照下图样式进行裁剪，
最后“退出草图”。
- 04

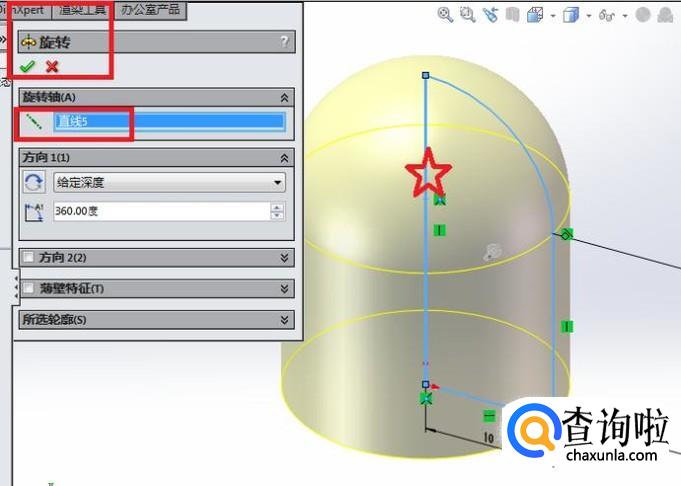

如下图所示，
回到了“旋转”对话框，
旋转轴一栏选择红色五角星所在的那条直线段，
然后就可以看到预览效果了，
还不错，
就点击对话框左上角的√。
- 05

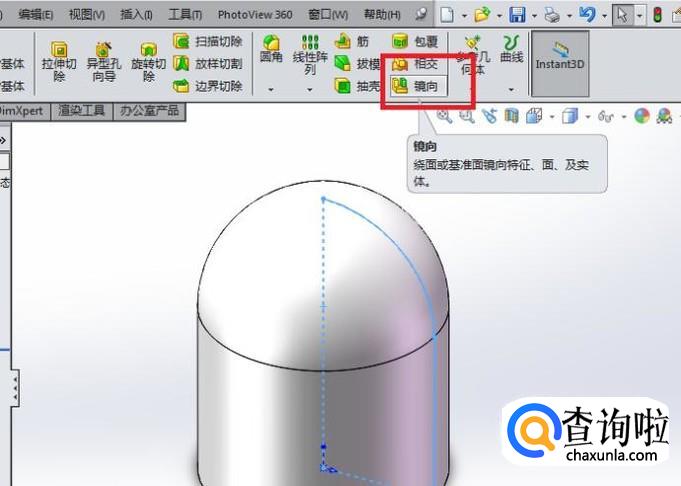

如下图所示，
点击特征工具栏中的“镜向”图标，
激活“镜向”命令。
- 06

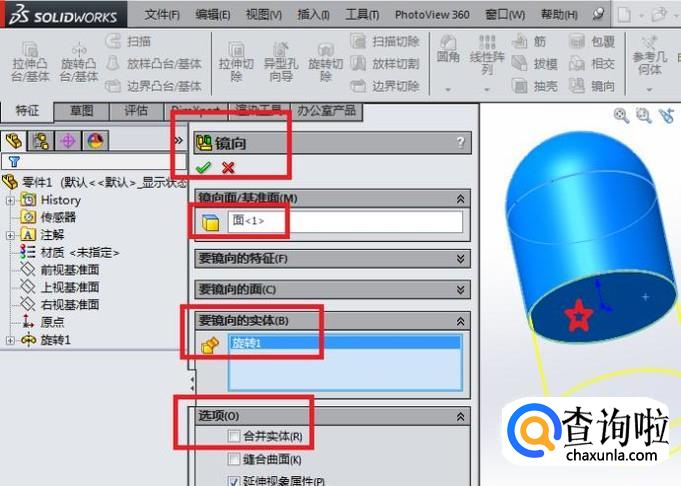

如下图所示，
在“镜向”对话框中进行如下设置：
镜向面一栏选择红色五角星所在的平面，
要镜像的实体一栏选择刚刚旋转的实体，
选项一栏中记得取消勾选“合并实体”，
最后别忘了点√。
- 07

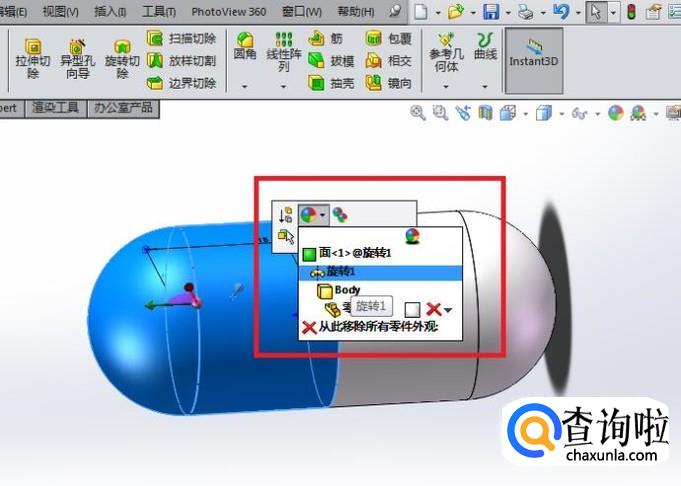

如下图所示，
利用“Ctrl+鼠标左键”将蓝色部分选中，
在随之弹出的工具栏中点击“外观”图标旁的三角形，
在其展开的下拉菜单中点击“旋转。”
- 08

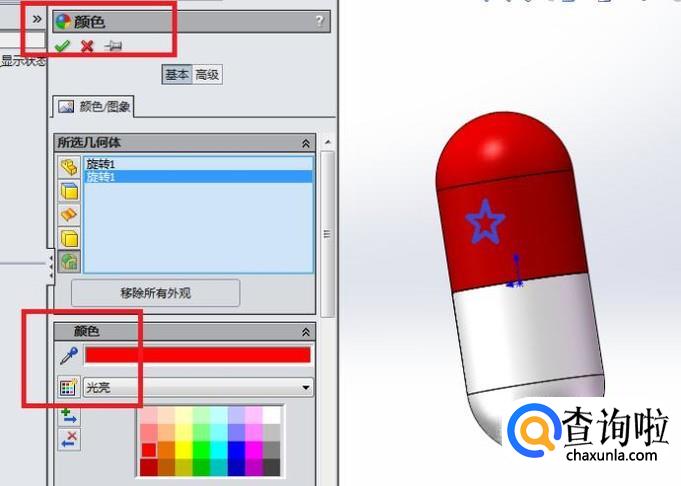

如下图所示，
出现了“颜色”对话框，
将颜色样式调整成“光亮”，
然后在“颜色”一栏中选择“红色”，
之后打√，
完成胶囊一头颜色的设定。
- 09

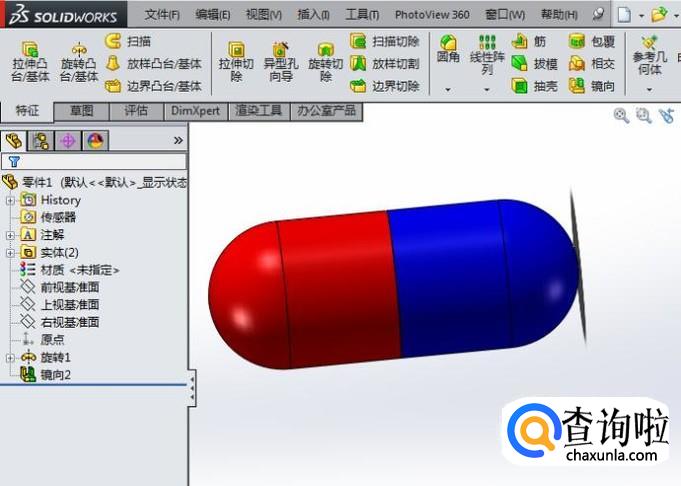

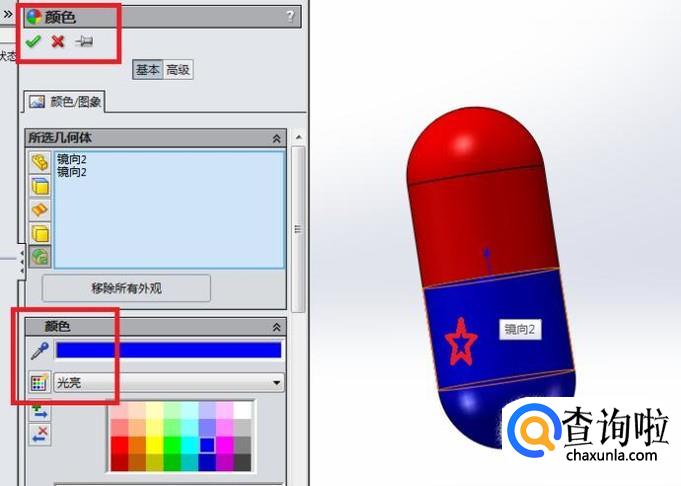

如下图所示，
重复第8步操作，
对胶囊另一头进行上色操作，
这次选择的颜色是蓝色。
- 010

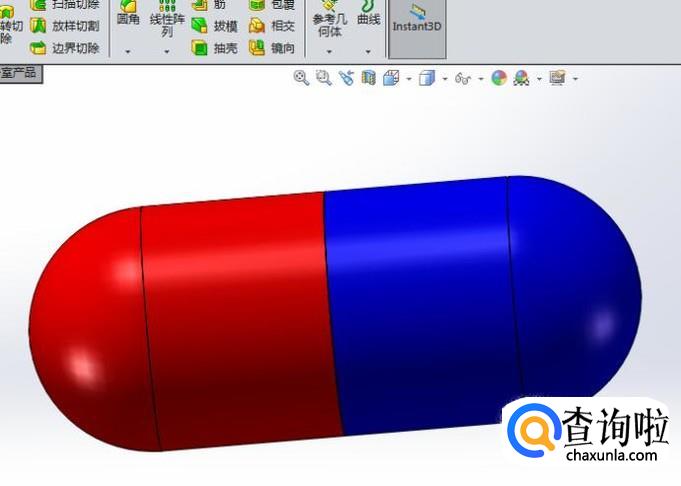

如下图所示，
一个不太像的胶囊药丸的模型就造好了，
是不是太简单了？
简单才好操作，才学的快呀！
工具/材料
电脑
SolidWorks软件
