CAD中如何创建带有属性的“块”并使用？

知识问答小编

0次浏览

2022-10-24 22:41:21

最佳经验

本文由作者推荐

简要回答

　　用CAD制图，如何创建一个带有属性的块？

　　下面笔者以粗糙度符号为例，

　　来演示具体操作步骤。

工具/材料

电脑

CAD软件

详细内容

01

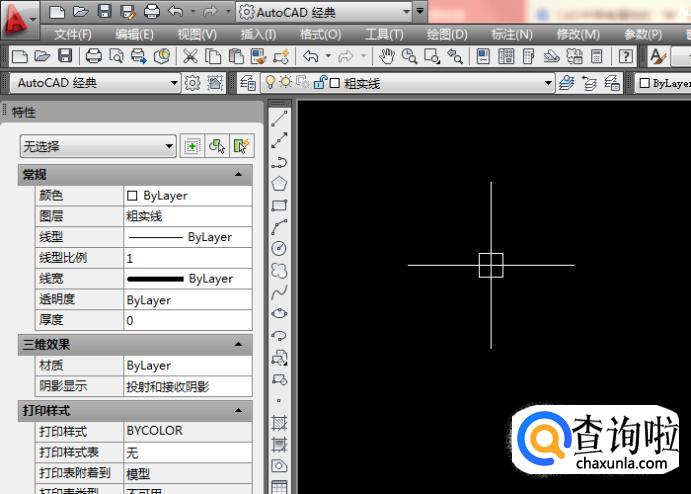

如下图所示，
打开CAD软件，新建一个空白的文件。
02
如下图所示，
先画一个粗糙度符号，
不写数字。
03

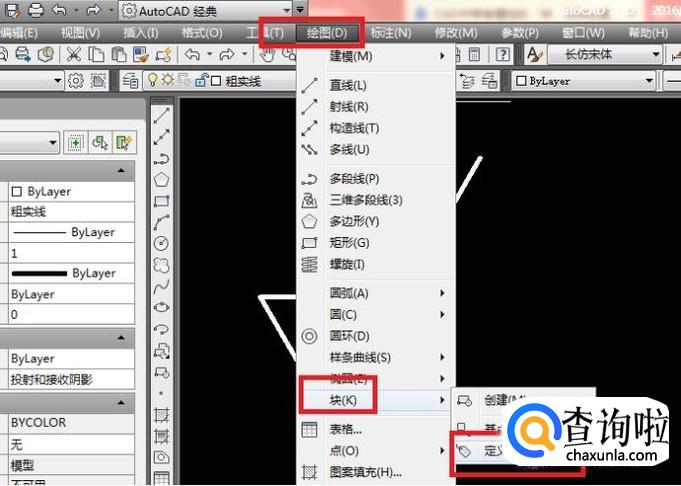

如下图所示，
首先，在标题栏中点击“绘图”，使其弹出下拉菜单；
其次，在其弹出的下拉菜单中点击“块”，同样使其弹出下拉菜单；
再在其弹出的下拉菜单中点击“定义属性”。
至此，
这一步操作完成。
04

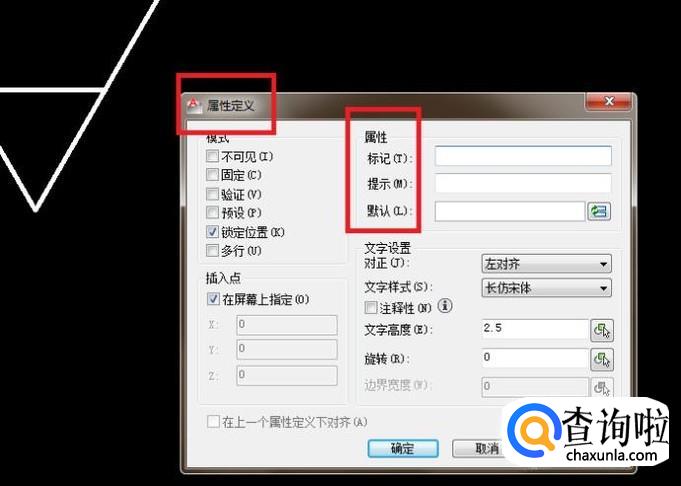

如下图所示，
出现了“属性定义”对话框，
然后注意红色框选，
属性中的标记、提示和默认三栏都是空白。
05

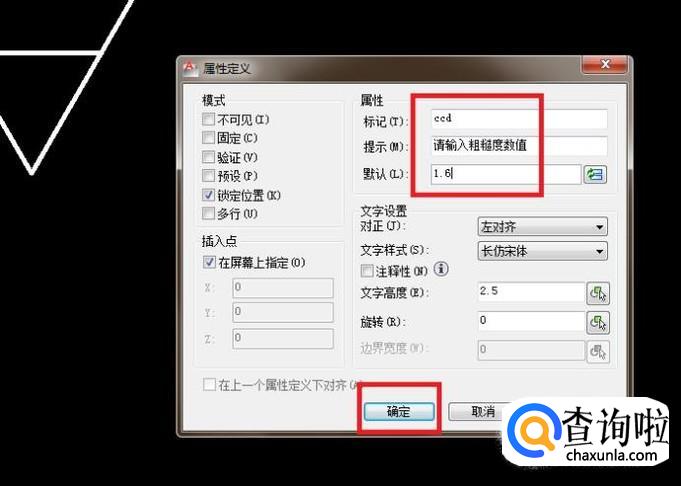

如下图红色框选所示，
标记：粗糙度
提示：请输入粗糙度数值
默认：1.6
完成以上设置，
点击“确定”按钮。
06
如下图所示，
选择放置位置为端点。
07

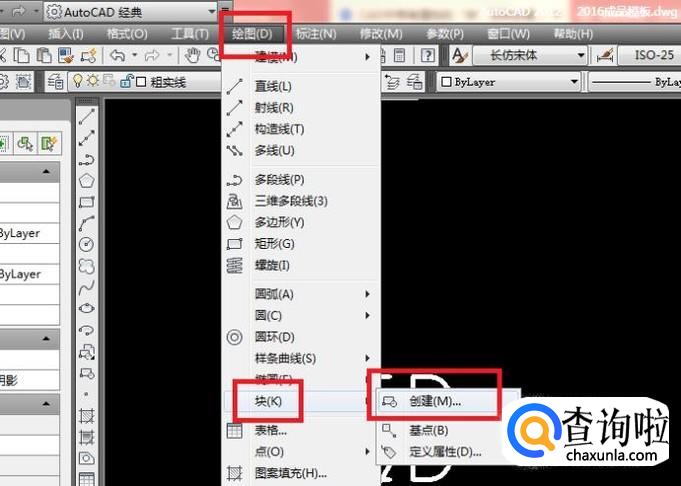

如下图所示，
首先，点击标题栏中的“绘图”，使其弹出下拉菜单，
然后，在其下拉菜单中点击“块”，同样使其弹出下拉菜单，
再在其下拉菜单中点击“创建”。
至此，这一步操作完成。

其实，还可以直接输入字母“B”，按回车键，完成这一步操作。
08

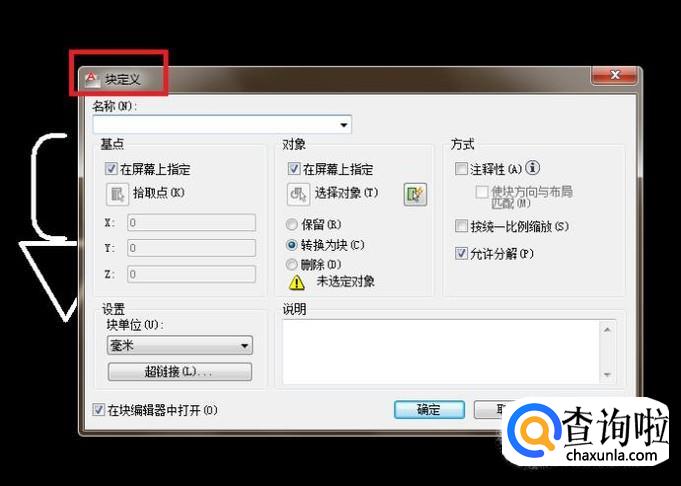

如下图所示，
出现“块定义”对话框。
09

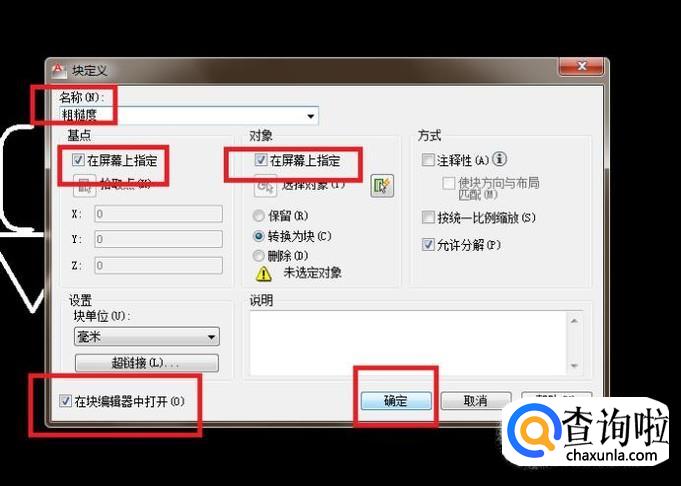

如下图红色框选所示，
名称：输入“粗糙度”，
基点：勾选“在屏幕上指定”
对象：勾选“在屏幕上指定”
左下角也要勾选“在块编辑器中打开”
然后点击“确定”按钮。
010

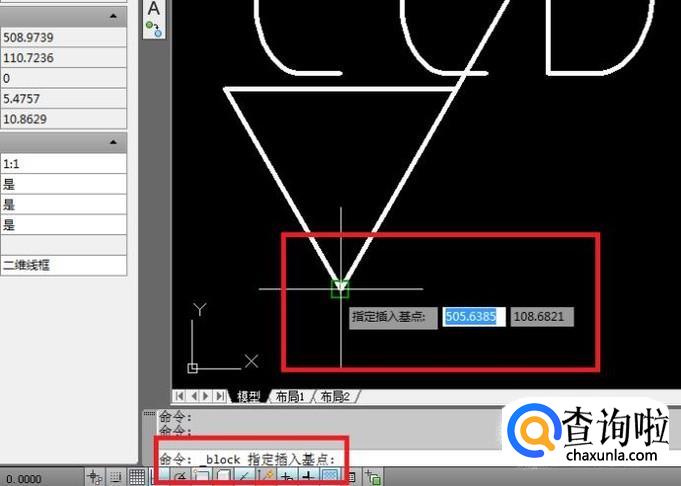

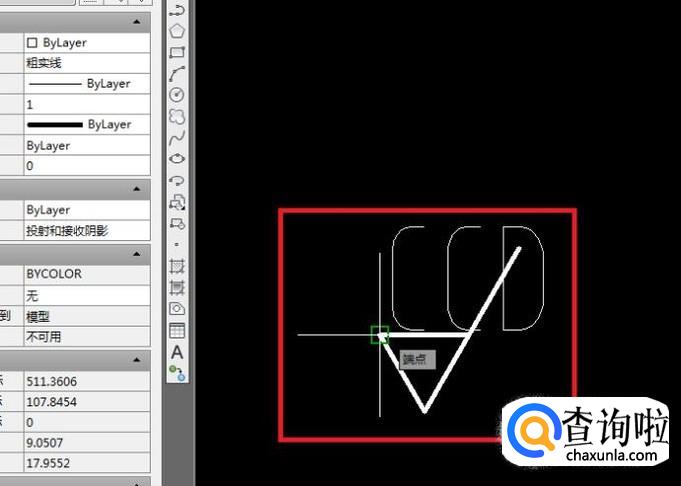

如下图所示，
根据软件的操作提示进行操作，
指定插入点：点击粗糙度符号的那个三角形的下面那个尖点，回车。
011

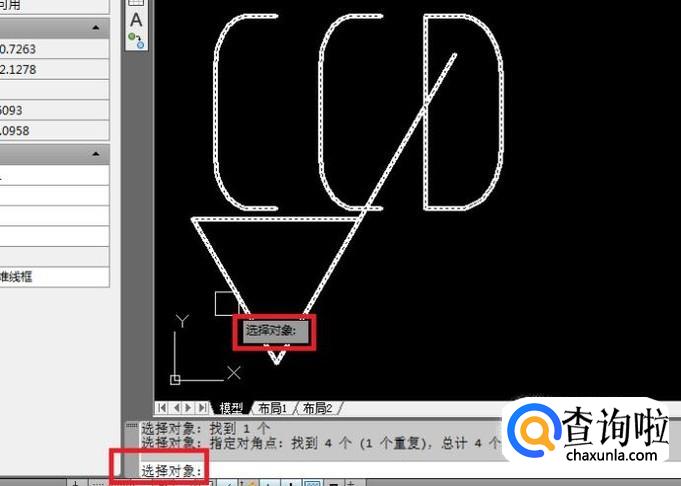

如下图所示，
需要选择对象，
将粗糙度三角符号和那个CCD都选中（总之全部选中），回车。
012

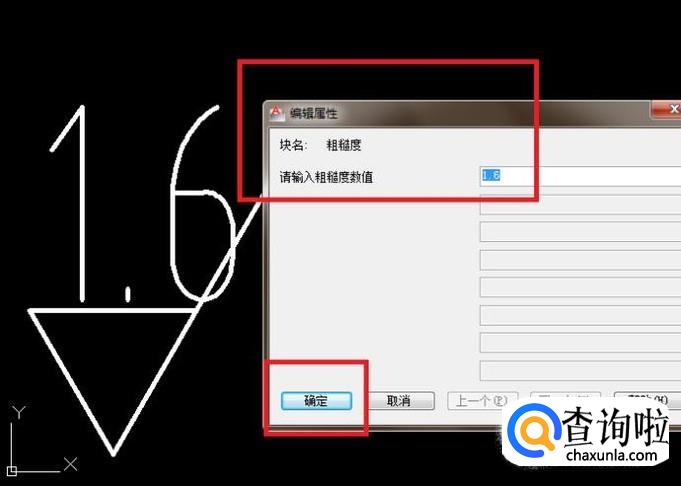

如下图所示，
出现“编辑属性”对话框，
同时，那个符号中的CCD也变成了1.6，
这里我们只需要点击“确定”就OK了。
013

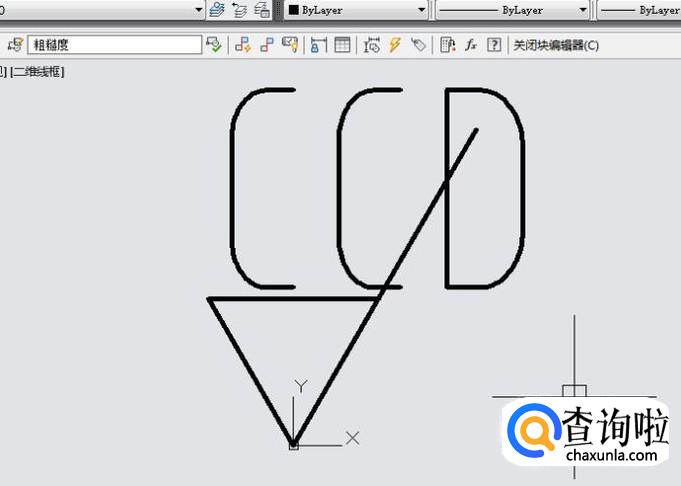

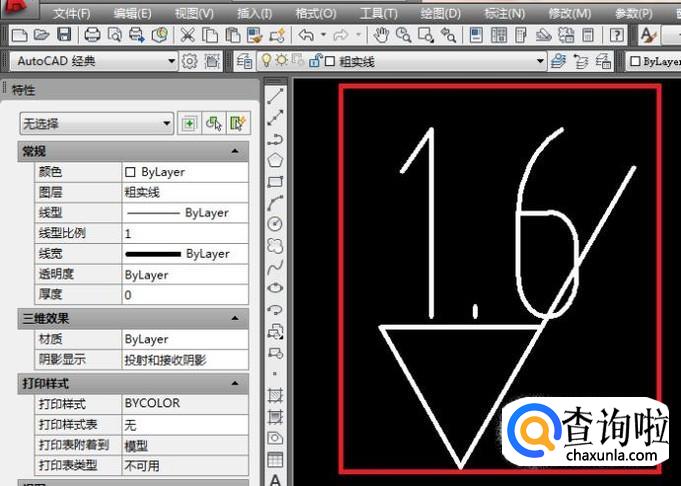

如下图所示，
这个粗糙度符号在块编辑器中打开了。
014

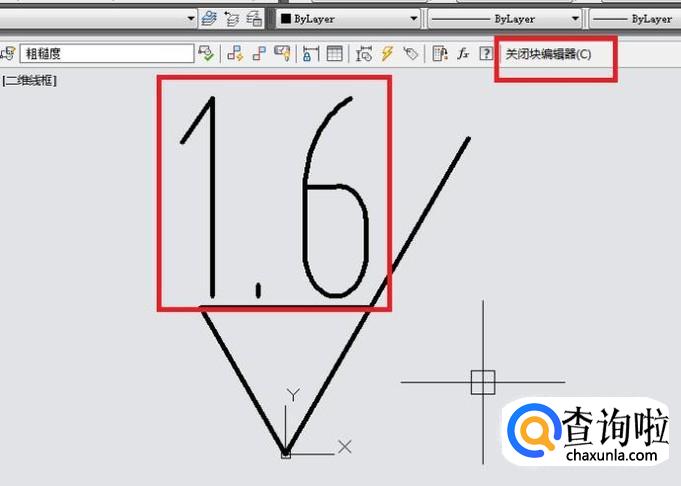

如下图所示，
鼠标左键双击“CCD”，将其改成1.6，
移动1.6的位置，使其在横线中间，看起来舒服一点，
点击“关闭块编辑器”。
015

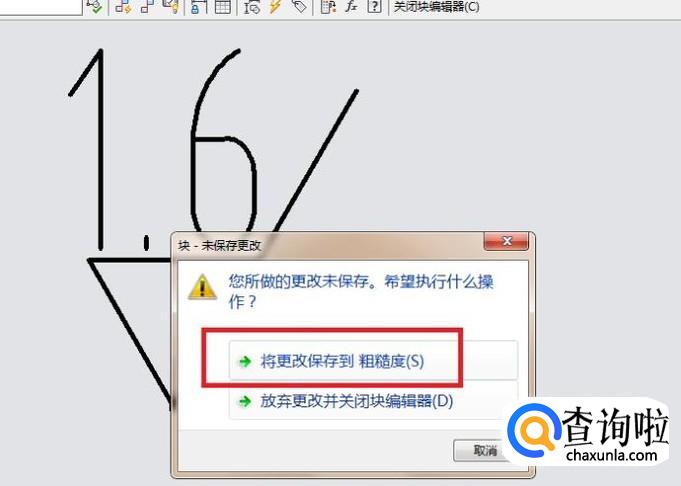

如下图所示，
点击“将更改保存到粗糙度（s）”。
016

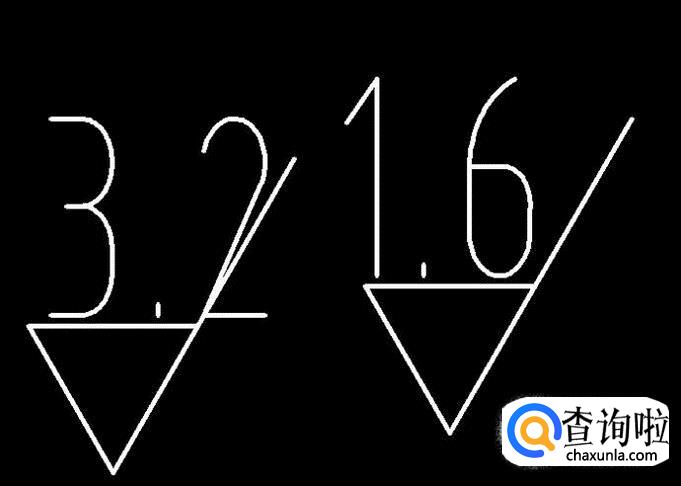

如下图所示，
完成以上所有操作，
一个带有属性的块就创建成功了。

朋友们或许有疑问：刚刚在“块编辑器”中不是已经将位置调整了吗？怎么这里的位置还是保持不变。
我只能说这是在块编辑器中更改之前就插入的块，肯定是不变的，之后之后插入的块才是更改之后的块。
但它不影响我们演示，
后面会有说明。
017

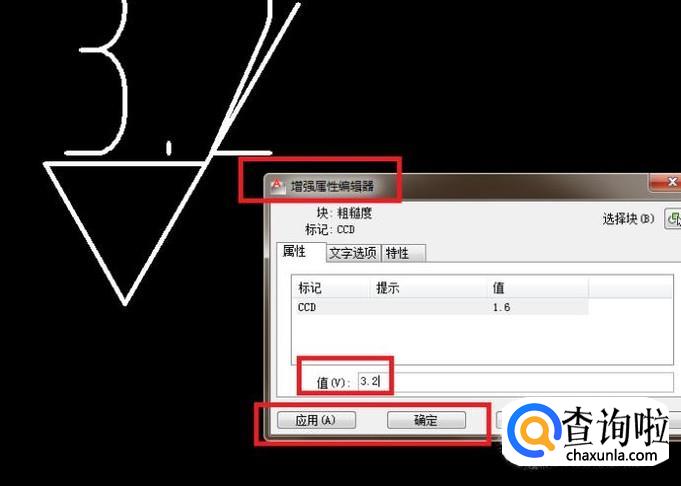

如下图所示，
如果想更改这个粗糙度，
则只需要鼠标左键双击数字“1.6”，
然后就会出现一个“增强属性编辑器”，
然后，我们只要在“值”一栏将1.6改成3.2，
最后点击一下“应用”或者“确定”就OK了。
018

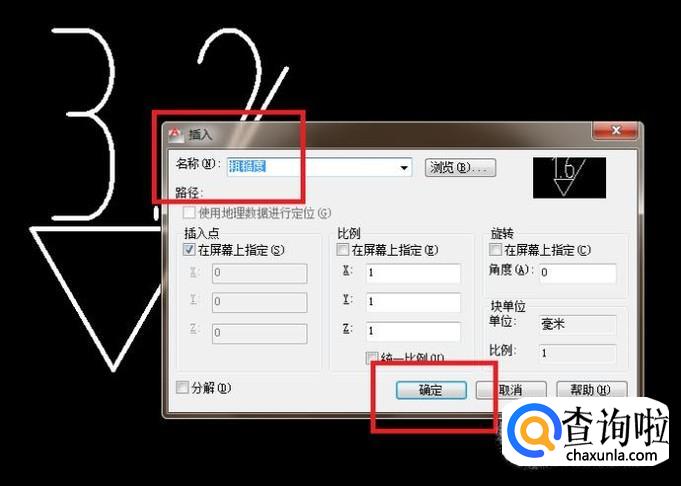

如下图所示，
我们再插入一个块看看。
可以执行【插入——块】，
也可以输入字母“I”，回车（或者按空格键），
都会出现下图所示的“插入”对话框。

然后，选择刚刚创建的名为“粗糙度”的块，
点击“确定”。
019

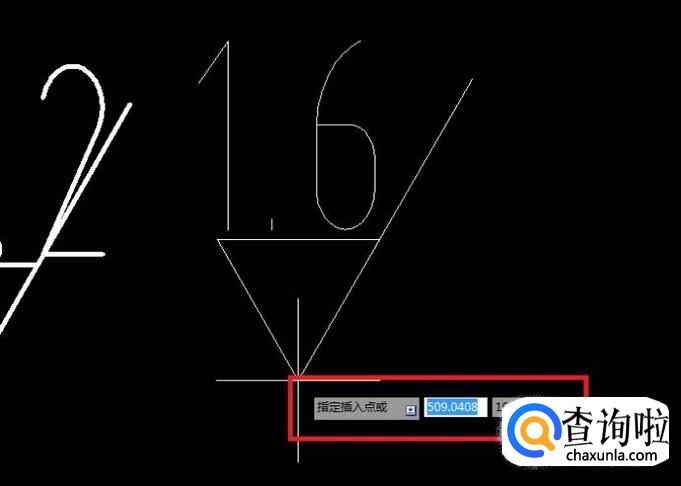

如下图所示，
按操作提示进行操作。
指定插入点：笔者随便点一个点。
020

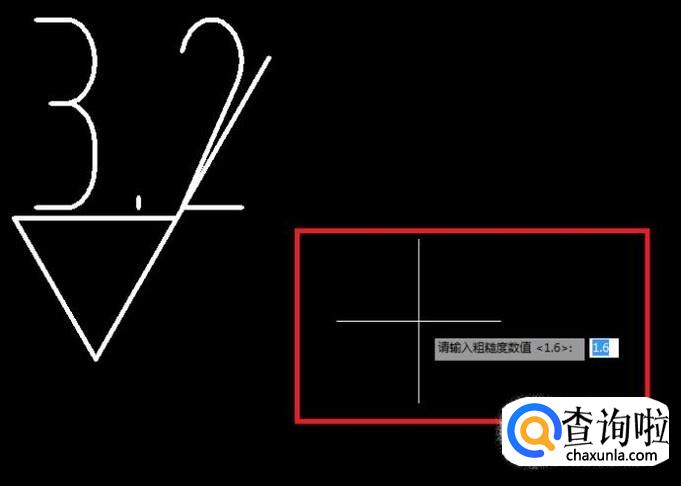

如下图所示，
操作提示：请输入粗糙度数值（默认的是1.6）。
笔者觉得这个粗糙度不用改，
所以，
直接按键盘上的“回车”键。
021

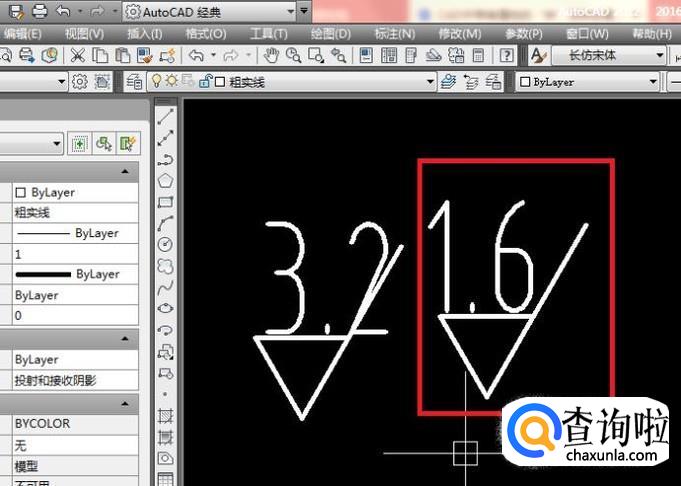

如下图红色框选所示，
这个红色框选中的粗糙度符号是不是看起来就很舒服？
这就是在块编辑器中更改之后的块。
