工具/材料

电脑

SolidWorks软件

详细内容

• 01

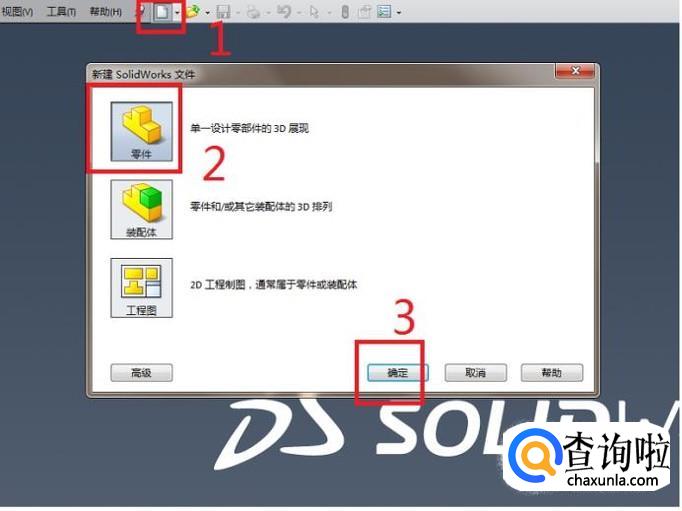

  打开SolidWorks软件，新建一个零件文件。（这个其实和UG新建一个模型文件是一样的，都是为了使软件进入到三维建模状态）
  具体操作步骤请看下图1、2、3号红色框选。


• 02

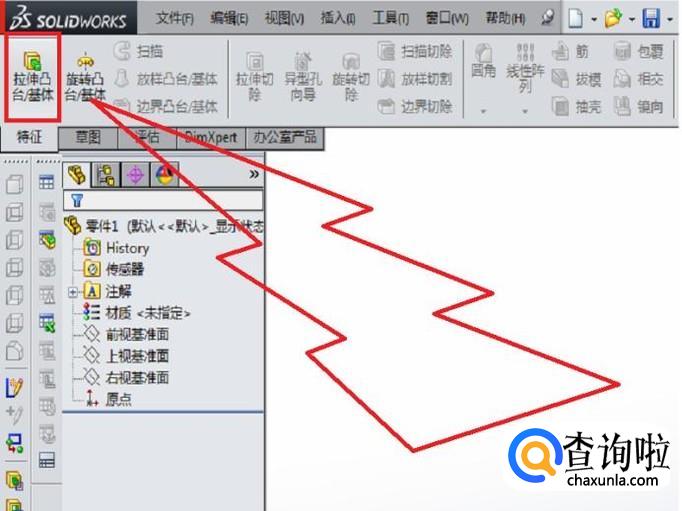

  如下图所示的红色框选：“拉伸凸台/基体”（这个命令在有点软件中就叫做“拉伸”，偏偏SolidWorks要这么复杂），点击它。


• 03

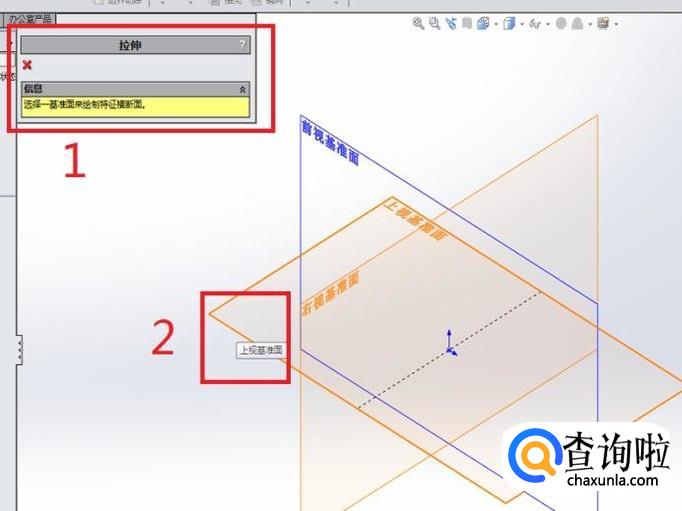

  如下图所示，弹出了“拉伸”对话框（1号红色框选），注意它的信息：选择一基面来绘制特征横断面。这就是要我们选择一个平面来放置草图，一个道理。所以，请看2号红色框选，笔者选择了“上视基准面”。


• 04

  继续如下图所示，第3步中刚选择完“上视基准面”，软件就自动进入到“草图”状态，并自动调整视图方向。

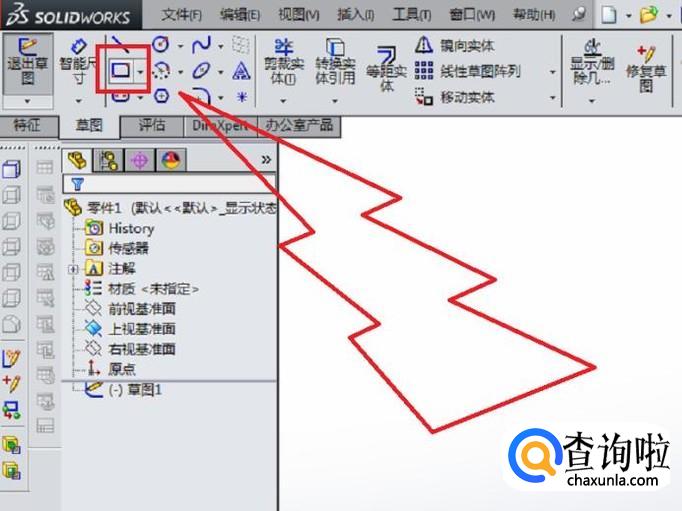

  因为我们要创建的是长方体，所以我们需要在草图工具栏中找到“矩形”命令图标，然后激活它。如下图所示的红色框选就是。


• 05

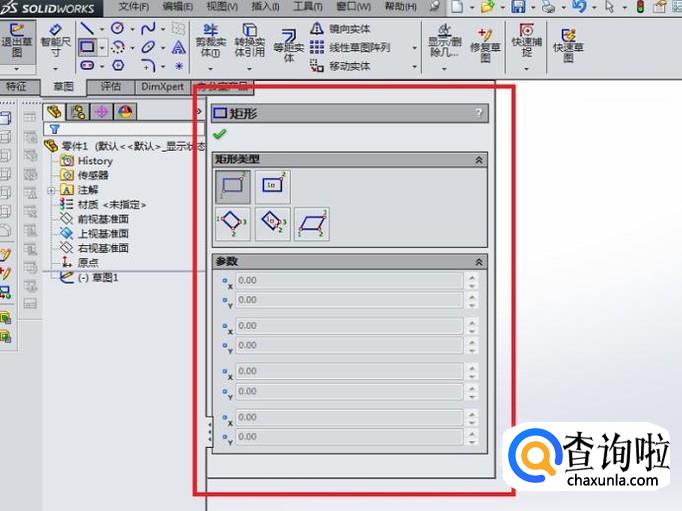

  激活“矩形”命令后，会弹出如下图所示的“矩形”对话框，在这里目前可以修改的是“矩形类型”，而笔者选择默认，所以不用修改，直接下一步。


• 06

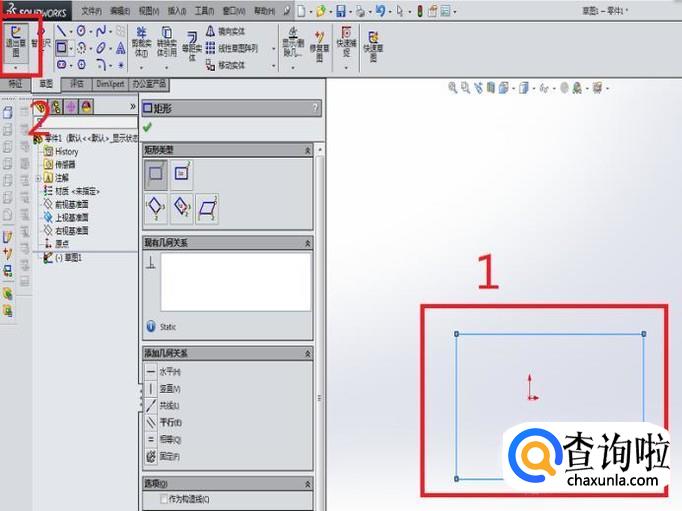

  在软件空白地方随手画一个矩形，尺寸什么的无所谓，然后完成并退出草图。具体操作步骤如下图1、2红色框选。
  1号红色框选：随手画的矩形
  2号红色框选：“退出草图“


• 07

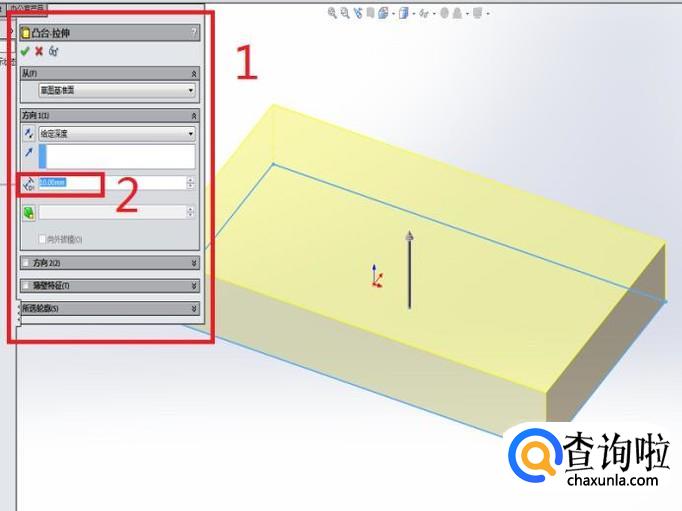

  退出草图之后，回到“凸台-拉伸”对话框，现在的对话框可不是刚开始那简陋的“拉伸”对话框了，它又许多可以设置的参数，但是笔者只是为了告诉你们怎么创建长方体，所以那些复杂的参数设置显得有些多余，你们只需要注意下图中两个红色框选即可。
  1号红色框选：“凸台-拉伸”对话框
  2号红色框选：默认的拉伸高度10mm（如果觉得可以，就不用设置，如果觉得不行，就改数值）。


• 08

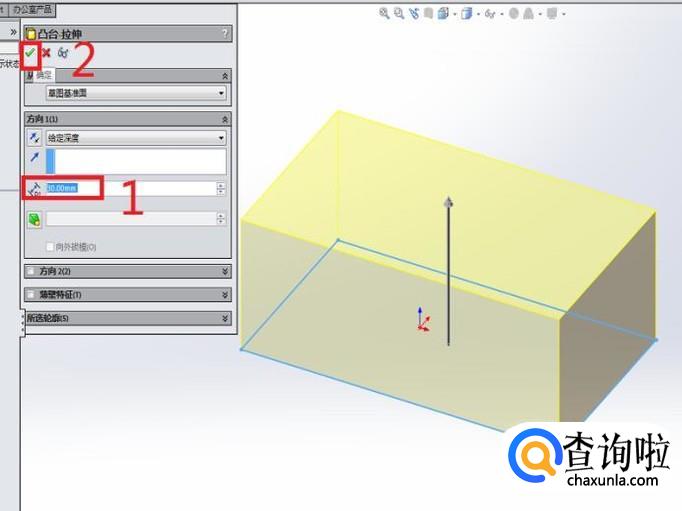

  如下图1号红色框选所示，笔者觉得这个拉伸高度不太合适，就改成了30，然后点击2号红色框选中的√，完成参数设置。


• 09

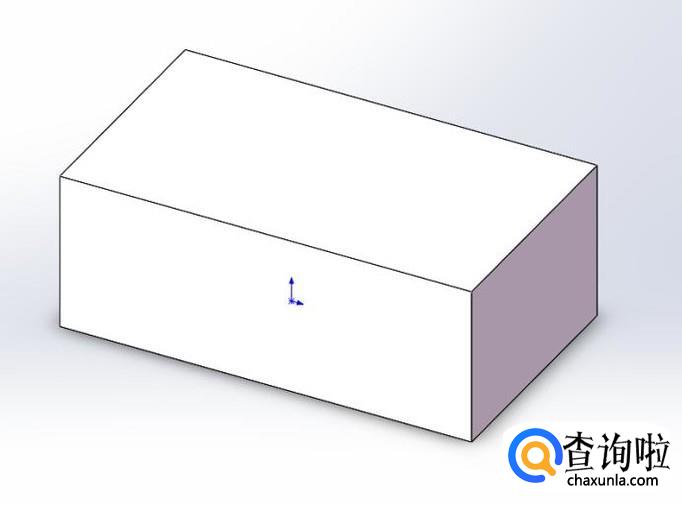

  如下图所示，长方体创建完成了。



特别提示

SolidWorks软件通过这个“拉伸凸台/基体”命令，不仅可以创建长方体，还可以创建圆柱体、多棱柱体等，甚至可以创建椎体。
