详细内容

• 01

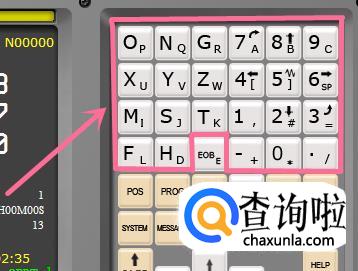

  图片中白颜色的按键区是编辑、输入键区，被粉色线框圈起来的部分是“数字键”、“符号键”和“字母键”，用于输入数据到机床显示屏，编辑程序，录入参数等。


• 02

  EOB（换行键）
  编辑程序的时候，写完一个程序段需要换行时，需要输入一个结束符，就需要“EOB”换行键。

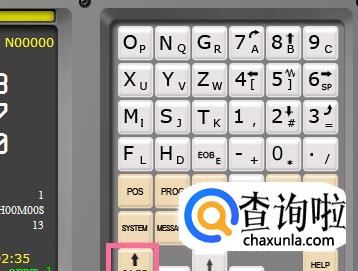

  SHIFT（上档键）
  输入字母D时，如果我们直接按"H/D"按钮，显示屏上会显示我们输入的是字母H。那么就需要先按“SHIFT”(上档键)，再按"H/D"按钮，此时显示屏上显示的就是字母D。


• 03

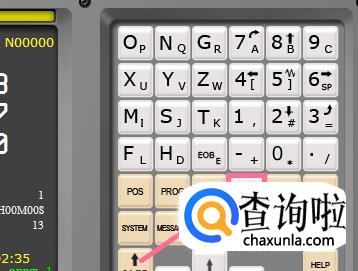

  CAN（取消键）
  在输入数据时，数据输至缓冲区，在尚未按INPUT或INSERT之前，想要取消缓冲区的数据，按“CAN”取消。

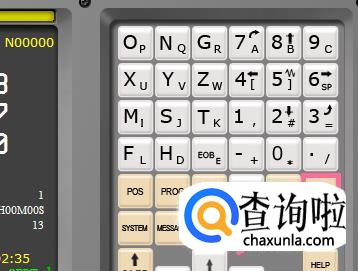

  ALERT（替换键）
  程序中如果想要把“X10"改成"Y20"，有两种方法，一种是把"X10"删了，再把“Y20”输入程序中；另一种方法是，用光标选中“X10”,在缓冲区输入“Y20”,然后按“ALERT”键，就可以把“X10"替换成"Y20"。


• 04

  INPUT（输入键）
  用于对参数的设置。
  在”录入模式下“，输入数值，按”INPUT“输入键。


• 05

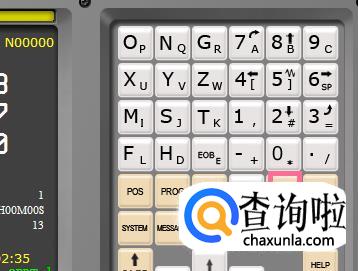

  INSERT（插入，添加）
  用于对程序的编辑。
  在”编辑模式下“，输入数据，按”“INSERT”插入数据。


• 06

  DELETE（删除键）
  “CAN”是取消缓冲区的某个数据。“DELETE”是用于删除程序中的某个代码、字符、程序段或者是整个程序。
  HELP（帮助键）


• 07

  “上翻页”和“下翻页”键
  机床显示区域的画面向前/向后变换页面。


• 08

  光标移动键
  根据箭头指示，通过按不同箭头（向上、向下、向左、向右）的按键，光标向箭头指示的位置移动。


• 09

  RESET （复位键）
  按“RESET”键，可以复位CNC系统。例如：取消机床的报警、主轴发生故障需要复位、加工中途需要退出自动操作循环和中途需要退出数据的输入、输出过程等。
