详细内容

• 01

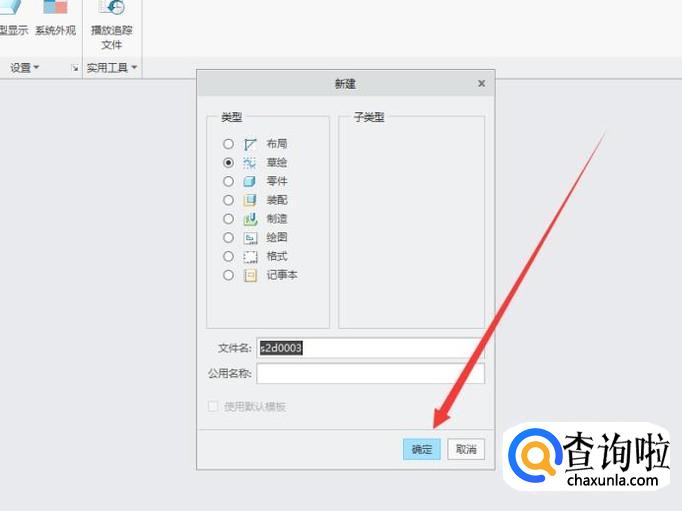

  打开creo软件，创建一个新的草绘图，进入绘图界面，如图所示。


• 02

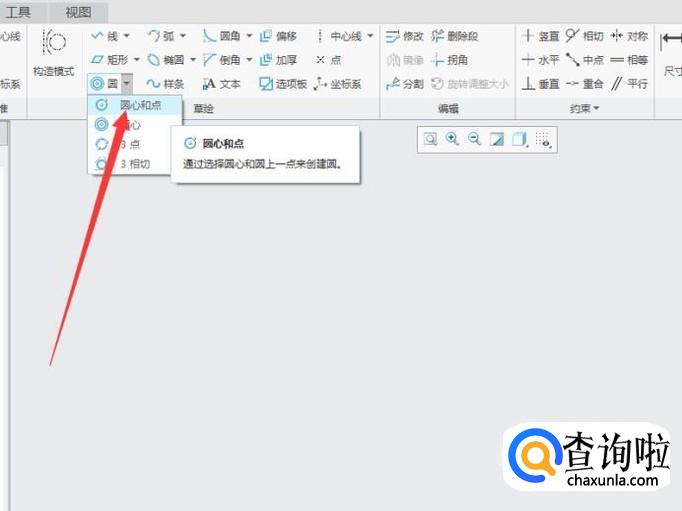

  在菜单区里找到圆选项，点击在其下拉菜单里找到圆心和点选项，如图所示。


• 03

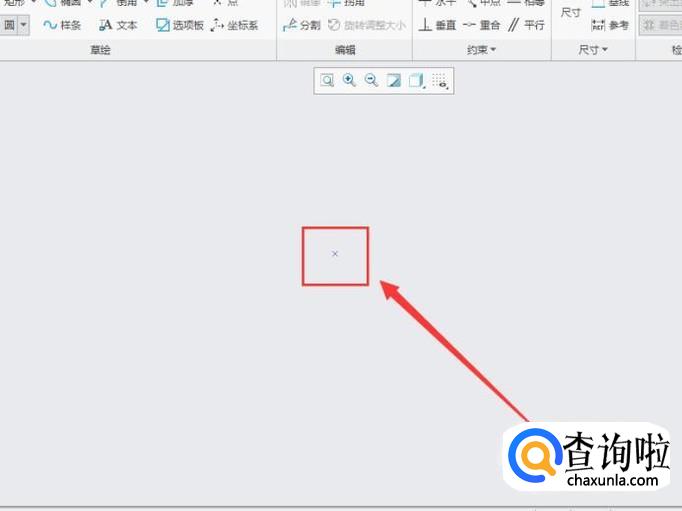

  选中命令之后，在绘制区域画出一个点作为圆的圆心，如图所示。


• 04

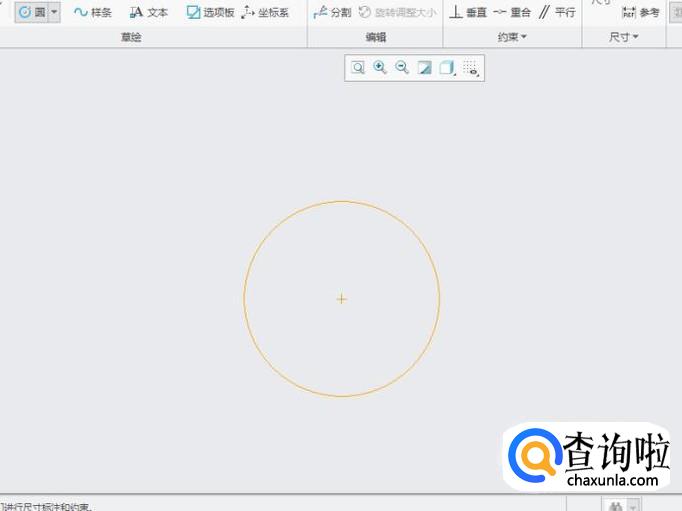

  圆心绘制好之后，在绘制出一个圆形，根据所需尺寸进行绘制，左击一下鼠标即可，如图所示。


• 05

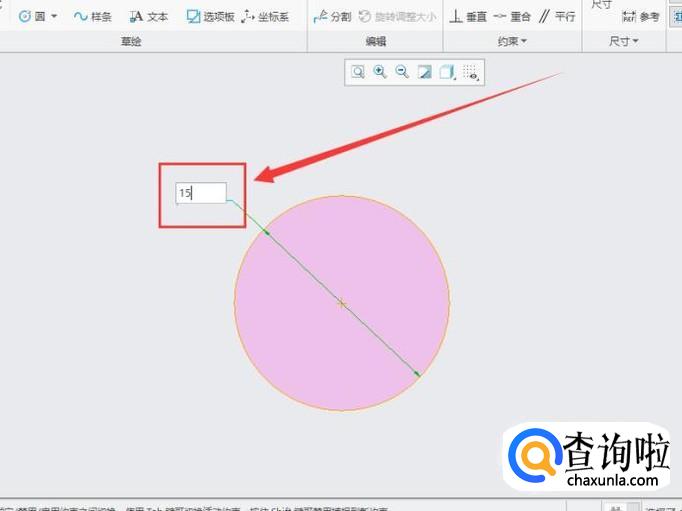

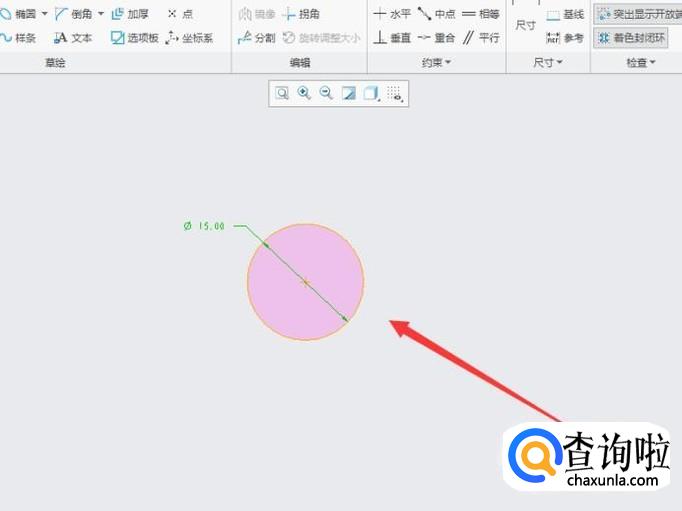

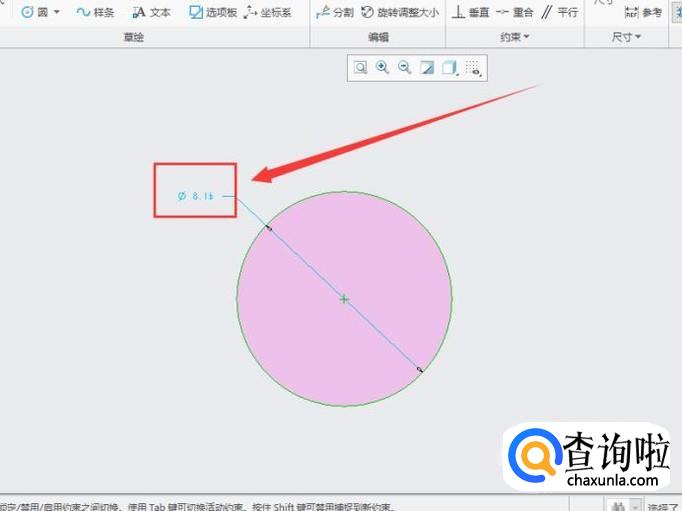

  绘制好之后，双击圆的直径，进行修改尺寸，然后点击回车即可，如图所示。


• 06

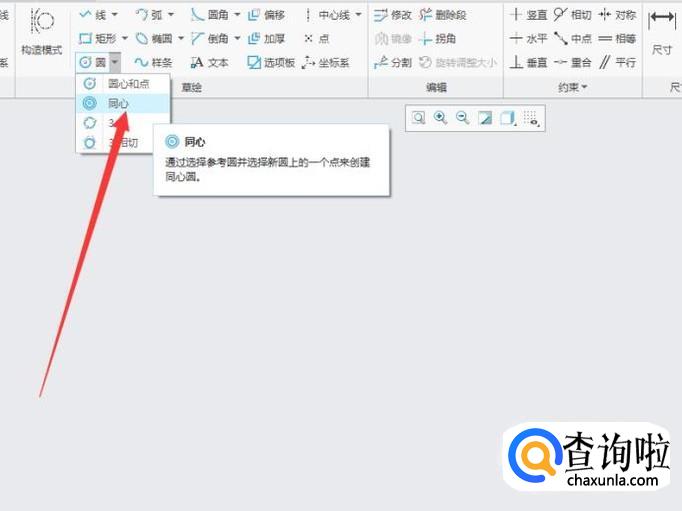

  点击圆选项在其下拉菜单里找到同心选项，如图所示。


• 07

  使用同心圆的命令时，草绘界面必须有一个圆，这样才能进行绘制。


• 08

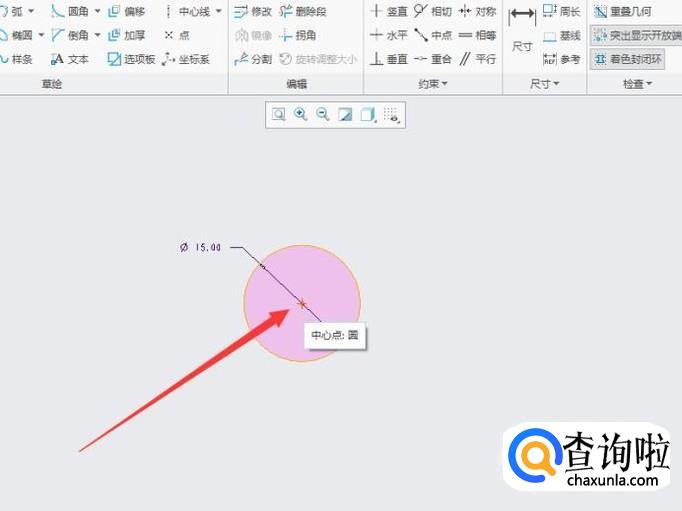

  选择同心命令之后，将光标定在圆心上面，左击鼠标确定同心，如图所示。


• 09

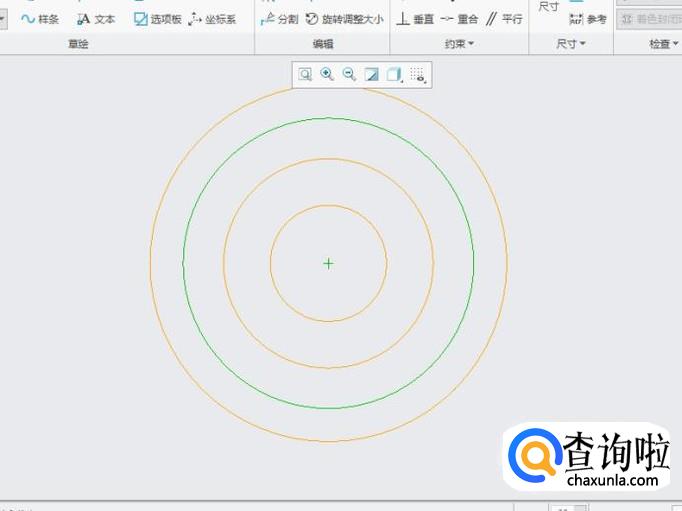

  拖动鼠标，将需要的同心圆绘制出来，点击鼠标左键即可停止，按一下中键即可退出同心命令，如图所示。


• 010

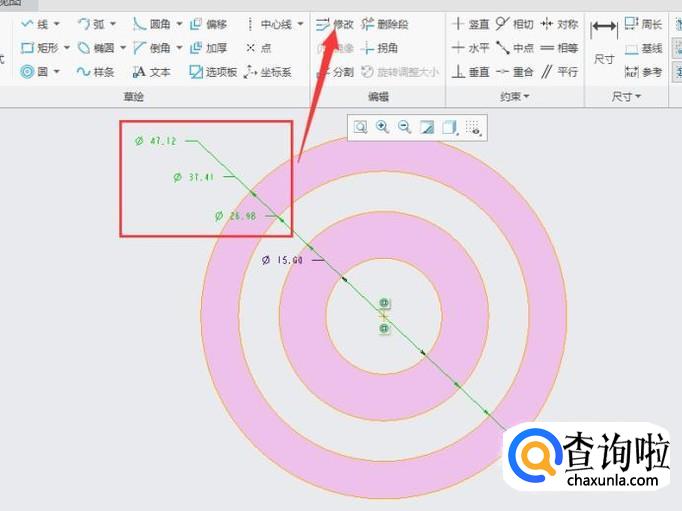

  对绘制出来的同心圆修改尺寸，将尺寸全部选中，点击修改命令，如图所示。


• 011

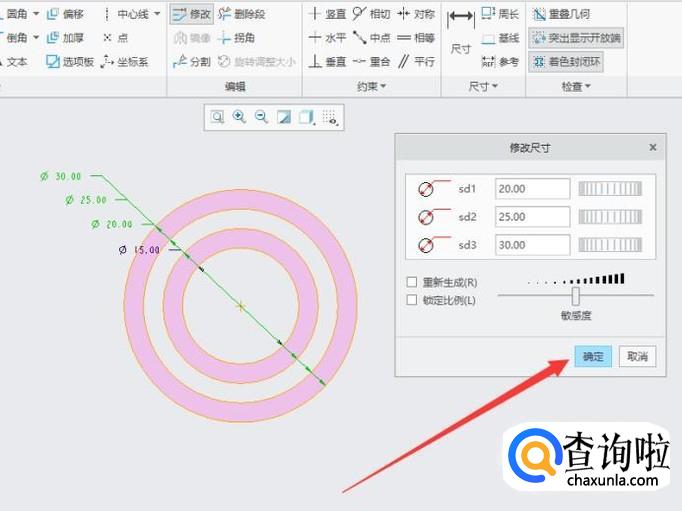

  修改好之后，点击确定即可，如图所示。


• 012

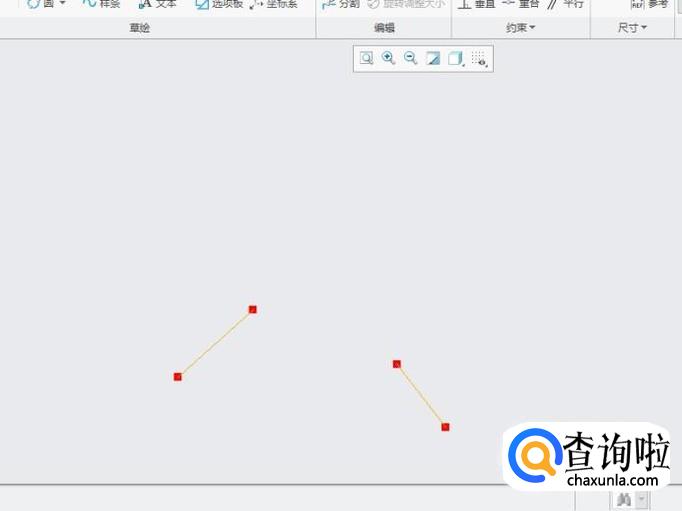

  三点圆主要应用在给出两个确定的点，然后经过这两个点绘制一个圆这种情况下，先在草绘界面任意绘制两条直线，如图所示。


• 013

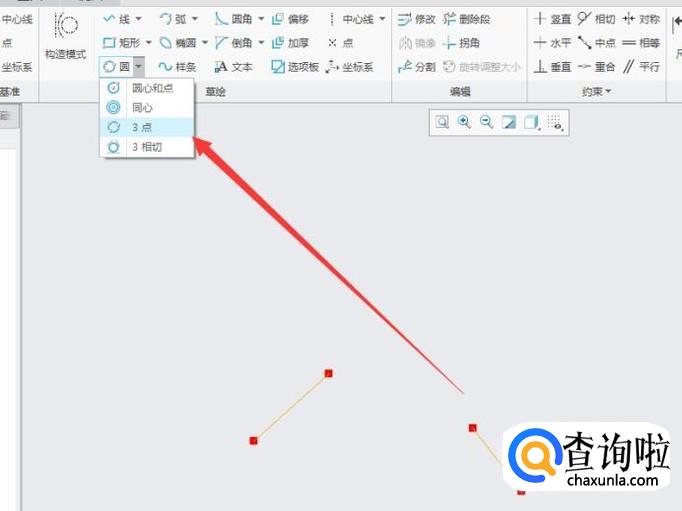

  点击圆选项在其下拉菜单里找到3点选项，如图所示。


• 014

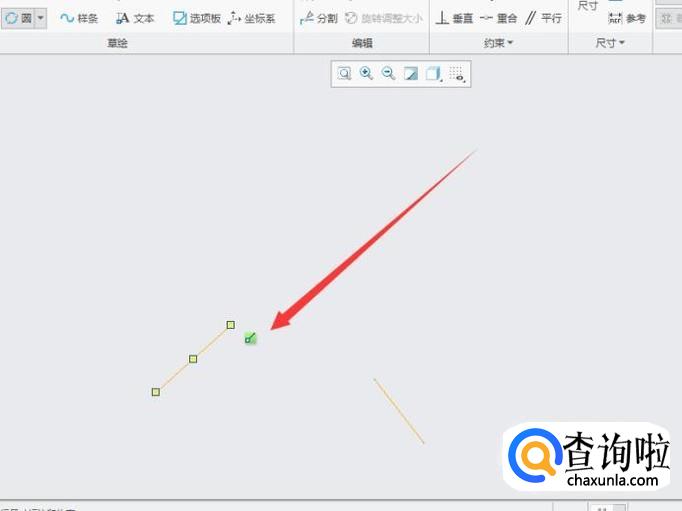

  依次将光标定在圆所需要经过的点上面，然后左击一下鼠标即可，如图所示。


• 015

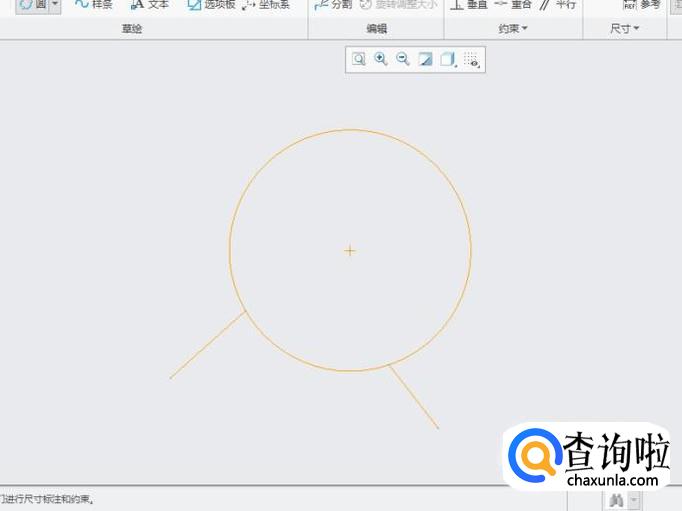

  将前两个点约束好之后，在空白处点击一下即可将圆绘制好，如图所示。


• 016

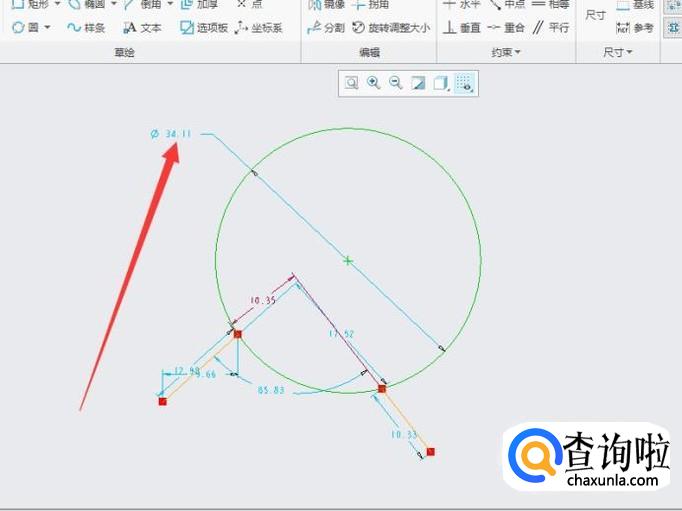

  双击圆直径尺寸，即可将其修改，如图所示。


• 017

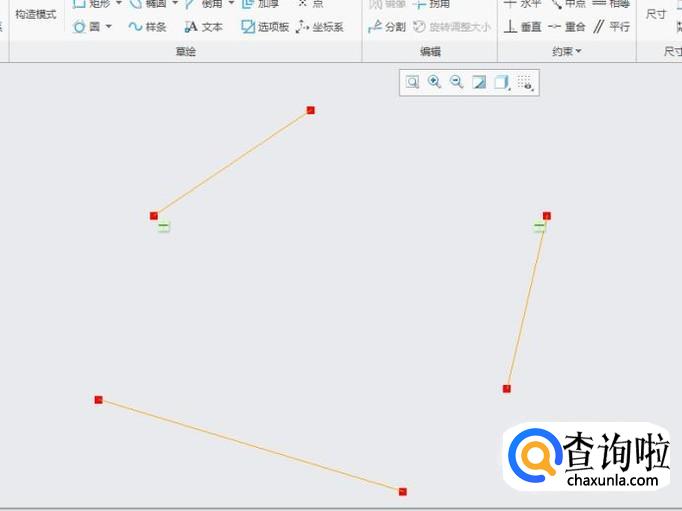

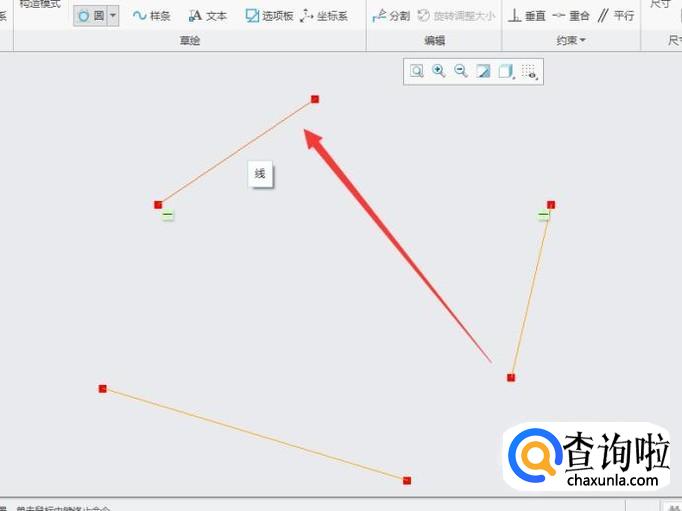

  三相切圆顾名思义就是一个圆与指定的三个位置都相切，所以先在草绘区域任意绘制三条直线，如图所示。


• 018

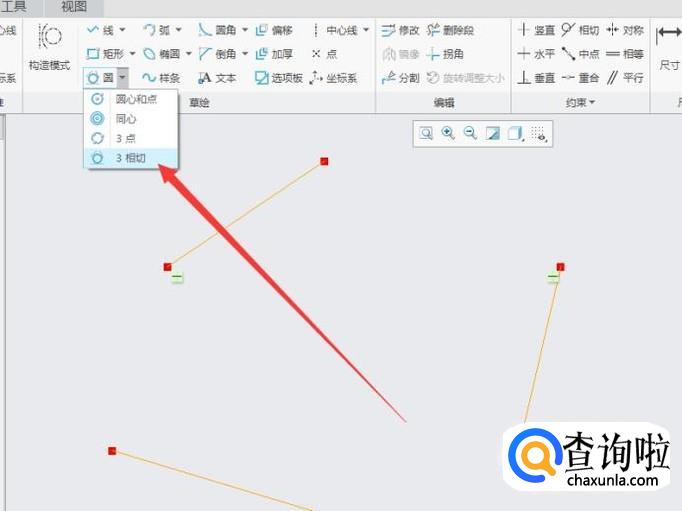

  点击圆选项在其下拉菜单里找到三相切选项，如图所示。


• 019

  选中命令之后，将光标定在一条直线上面，直线变红时点击一下鼠标左键，如图所示。


• 020

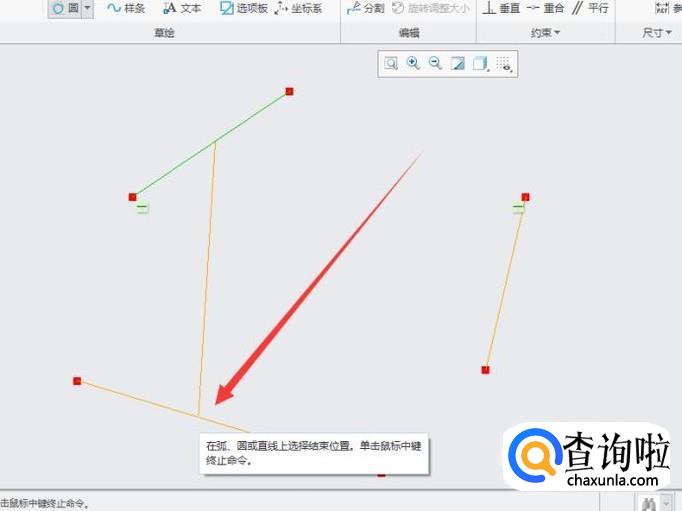

  确定一个位置之后，拖动鼠标选择第二个位置，点击鼠标左键进行确定，如图所示。


• 021

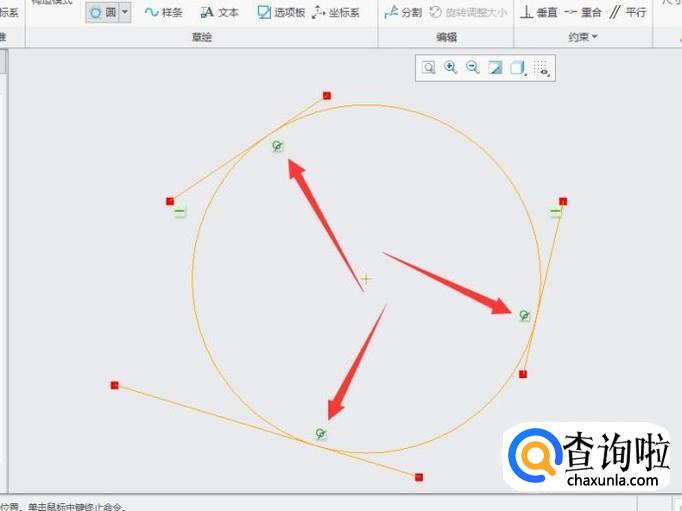

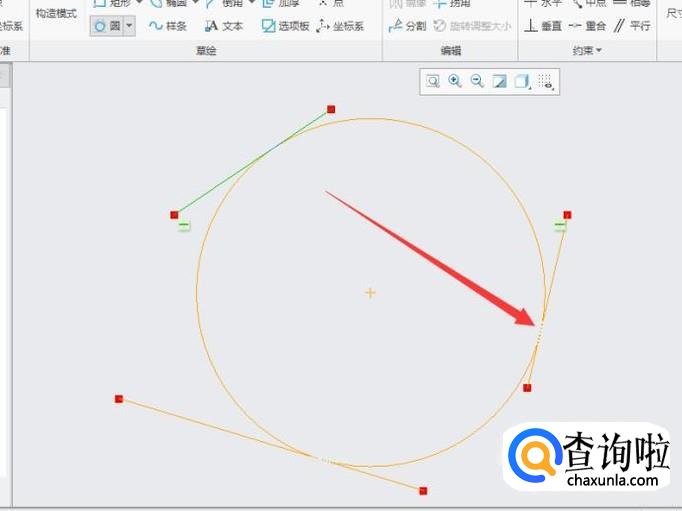

  移动鼠标选择第三个位置，点击鼠标左键确定，这时就可以看到圆分别与三个确定位置进行相切，如图所示。
