工程制图中，经常需要对各种物体和形态进行图案填充以示区别。下面我就来讲讲AutoCAD图案填充怎么用。

详细内容

• 01

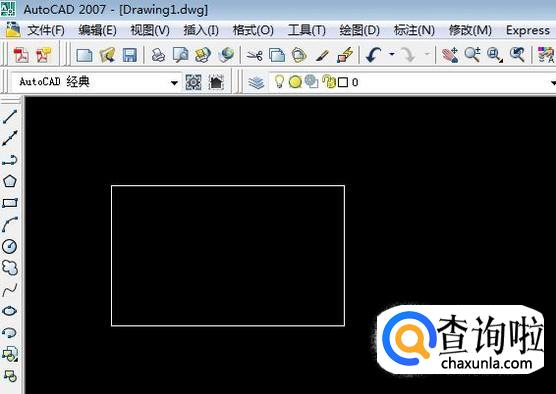

  首先，我们打开CAD，如图所示，我们需要往图中矩形填充图案。


• 02

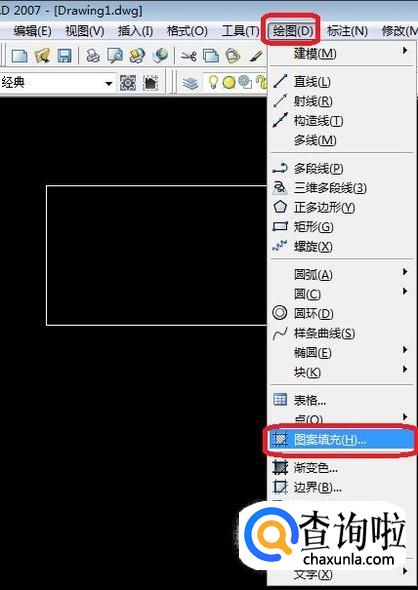

  点击“绘图”，下拉菜单中选择“图案填充”（也可以输入“H”，按回车键）。


• 03

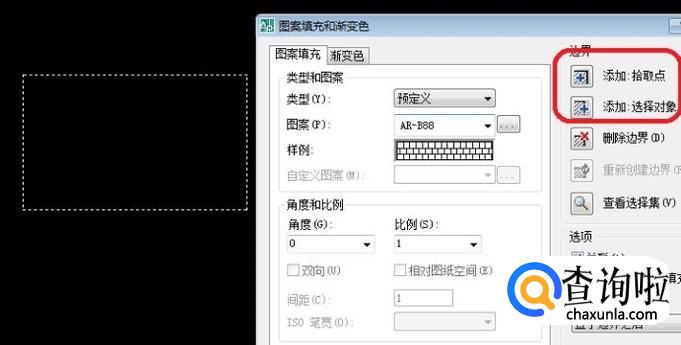

  点击添加拾取点或者添加选择对象，把图案选中，图案选中之后，如图所示，组成图案的线条变成了虚线。


• 04

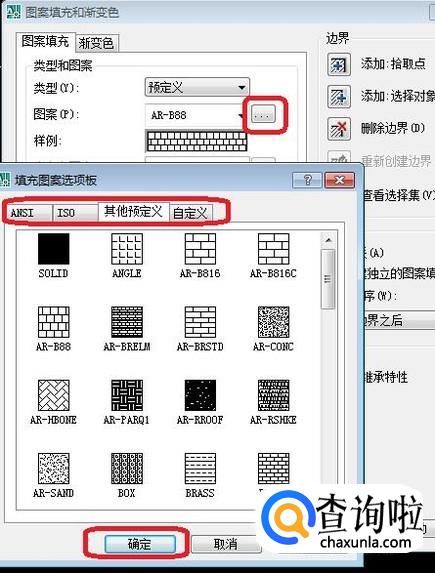

  点击图案旁边的扩展按钮，弹出“填充图案选项板”，在其中各个标签下，选择需要填充的图案，点击确定。


• 05

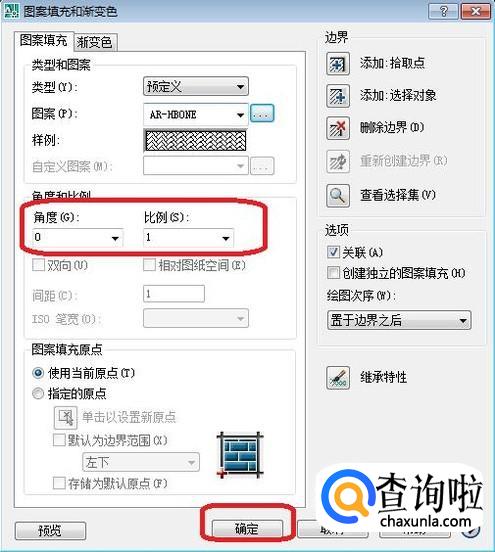

  然后设置角度和比例，这个角度和比例是指填充图案的角度和比例，设置完点击确定。


• 06

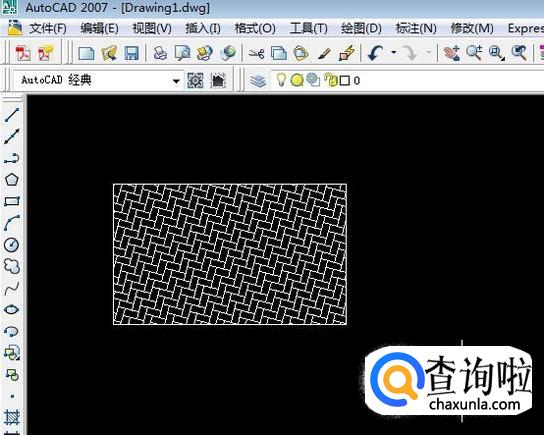

  我们任意填充了一种图案，看看效果。我设置了角度30，是不是能看出倾斜的效果呢？
