简要回答

有时候我们看到的CAD图纸，是带网状白点的，那么怎么去掉它呢？下面我来演示一下。

详细内容

• 01

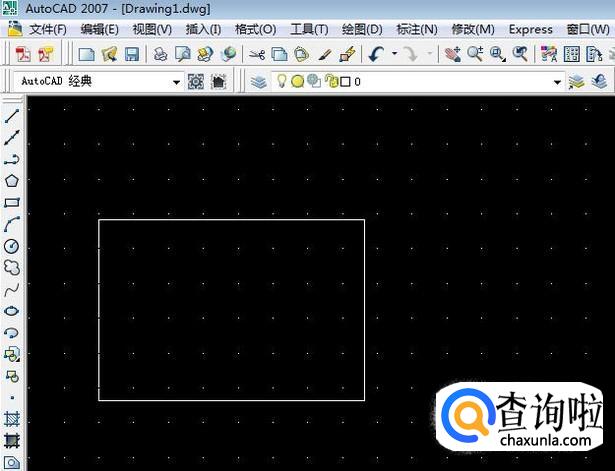

  首先，我们打开一个带白色网点的CAD图形，如图所示。


• 02

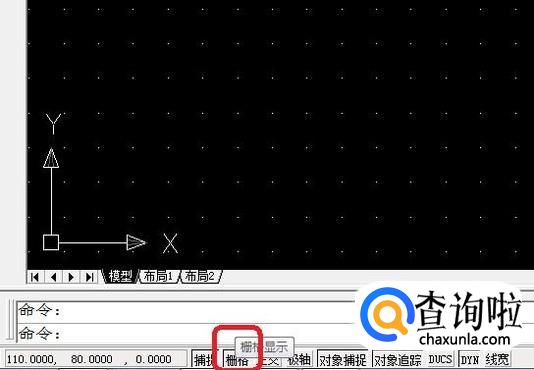

  其实出现白色网点，是因为开启了“栅格显示”命令，要去掉白色网点是很容易的，可以点击命令栏下方的“栅格”按钮，或者直接按快捷键“F7”，都可以关闭栅格。


• 03

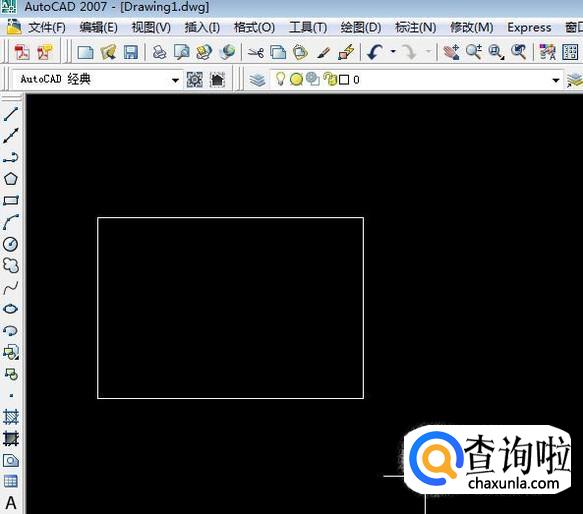

  点击一下“栅格”按钮，白色网点就取消了，效果如下图。


• 04

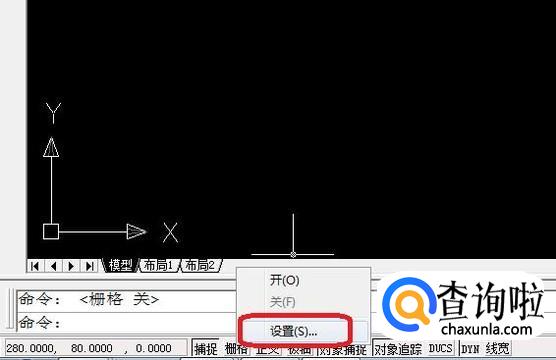

  “栅格显示”对于精确制图的作用还是很大的，而且用户可以根据实际需要自定义栅格的间距、大小与样式，方法是右键单击“栅格”，选择“设置”。


• 05

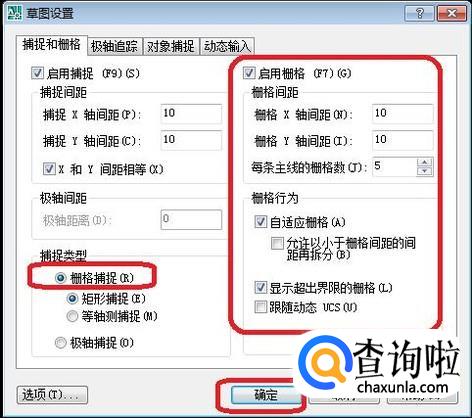

  在草图设置中，捕捉类型点选“栅格捕捉”，然后勾选“启用栅格”，就可以对栅格进行自定义设置了。
