UG中如何直接插入长方体？

知识问答小编

0次浏览

2022-10-25 00:08:53

最佳经验

本文由作者推荐

简要回答

　　长方体是一种常见的几何体，共有六面十二棱边，一般的三维建模都是通过矩形拉伸成长方体，那么你们是否知道UG有自带的长方体可以直接调用呢？

01

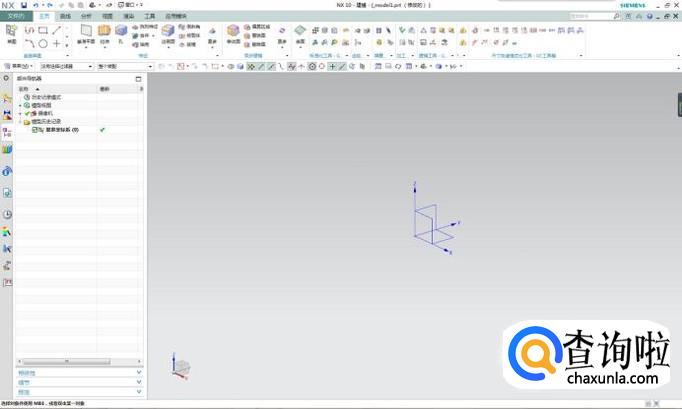

打开UG10.0软件，新建一个模型文件，使软件进入到三维建模状态，如下图所示。
这是所有使用软件的第一步，必须打开软件。
02

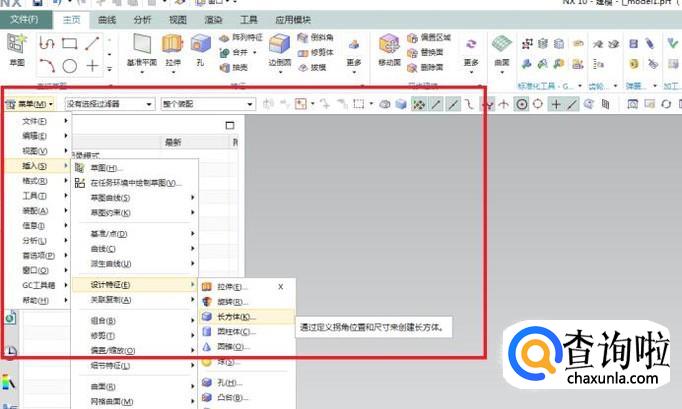

如下图所示，执行【菜单】【插入】【设计特征】【长方体】的操作，这是激活长方体的方式。
因为工具栏中没有“长方体”的快捷图标，所以只能使用这个笨拙的方式。
03

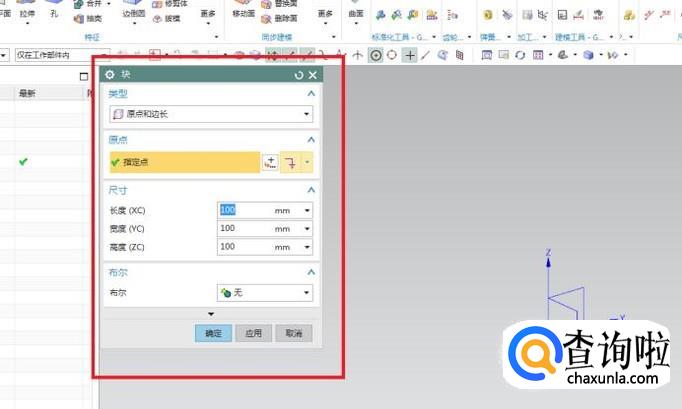

激活长方体之后，会出现下图所示的对话框（见红色框选）。不要被它的名字所迷惑，虽然我不知道为什么它的名字是“块”，但我知道这就是设置长方体参数的地方。
04
类型：默认的是原点和边长，我们所需要的操作仅仅是设置原点和尺寸。

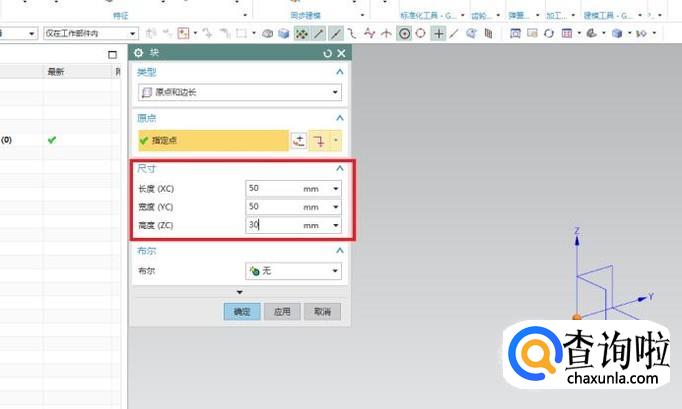

如下图所示，默认的尺寸全是100，我给改成了长50，宽50，高30，这是为了方便给你们演示。
05

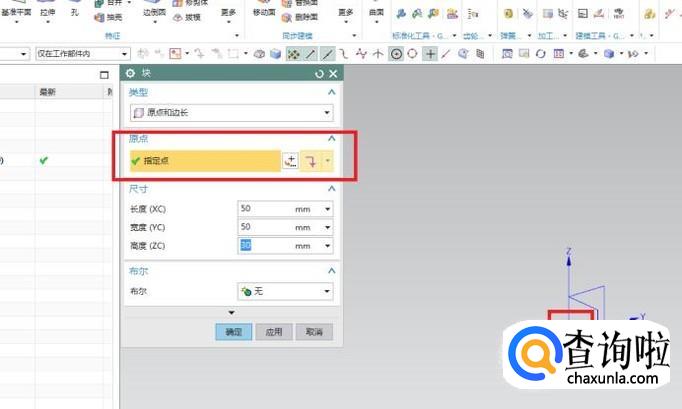

因为上一步先设置了尺寸，那么这里就设置原点了，这个原点与坐标系的原点不同，它是长方体的起点，我们可以随意指定一个点，所以我们也可以采取默认的原点（坐标系原点）
06

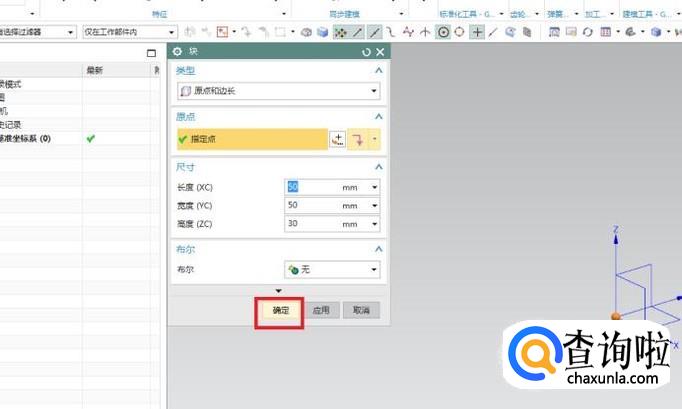

一切的参数设置好之后，就看对话框的下面，如下图所示，点击“确定”，长方体模型就建造好了。
07

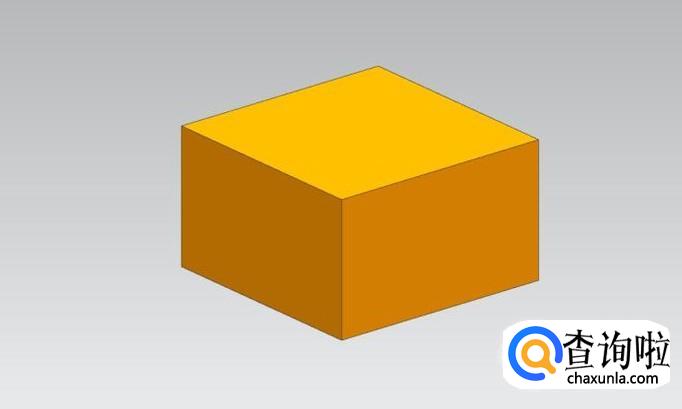

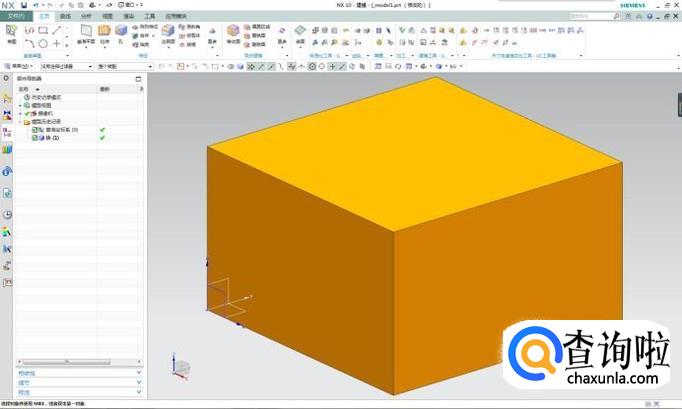

完成以上步骤，成功的插入了长方体。
