详细内容

• 01

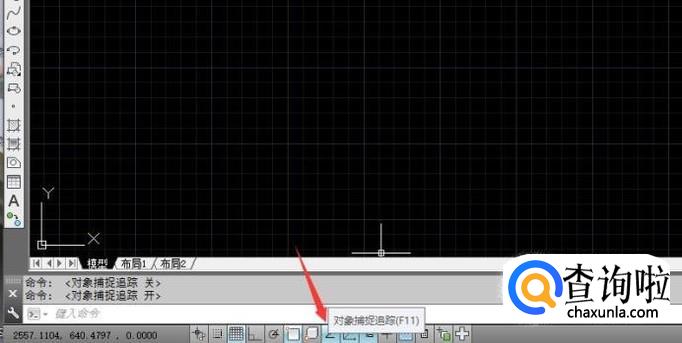

  左键单击打开CAD面板下部“对象捕捉追踪（F11）”。


• 02

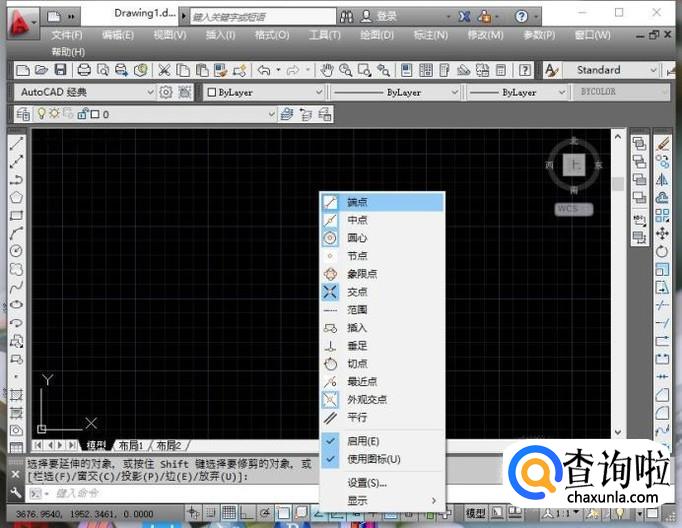

  再右键单击显示出所有追踪对象，在其中勾选打开“端点”。


• 03

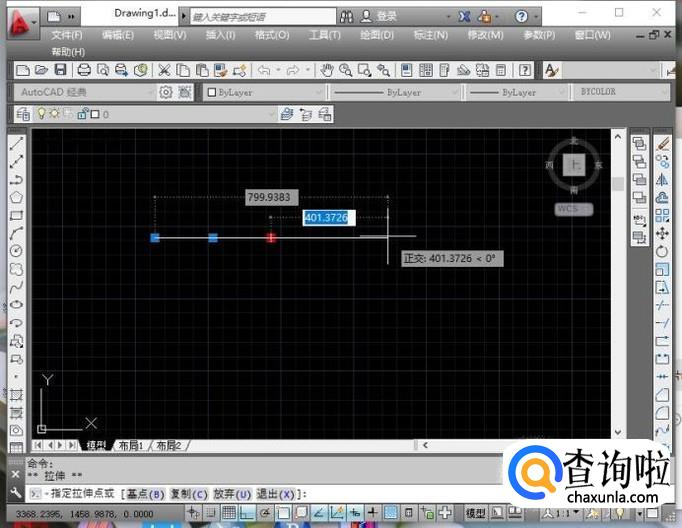

  在面板上画出一线段，左键单击对象显示出端点，左键按住端点即可进行延伸。


• 04

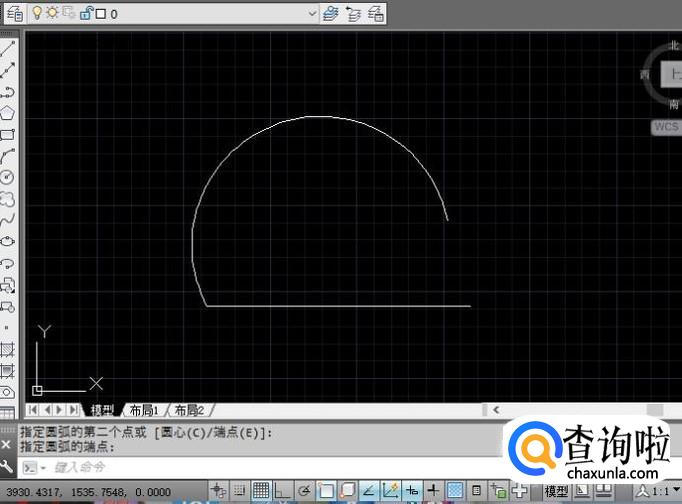

  以一线段和半圆弧的组合为例。


• 05

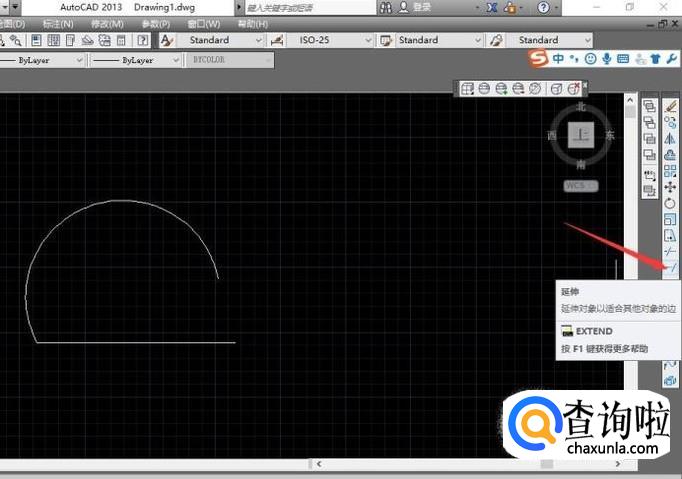

  先左键单击面板右侧的“延伸”工具。


• 06

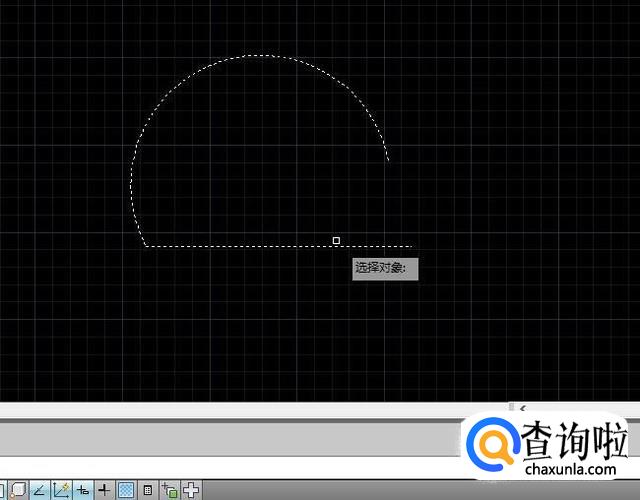

  再将线段与半圆弧组合全部框选。


• 07

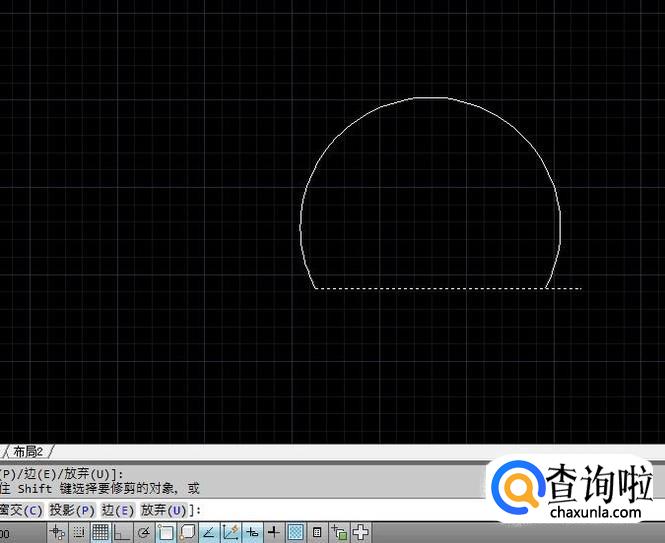

  接着按Enter回车键，会出现如下图画面。


• 08

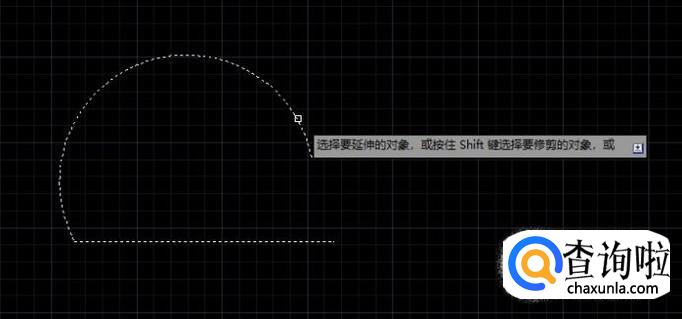

  左键单击半圆弧部分，即可完成半圆弧延伸至线段上。
