详细内容

• 01

  首先将荣耀10手机关机，然后使用卡针取下卡托。


• 02

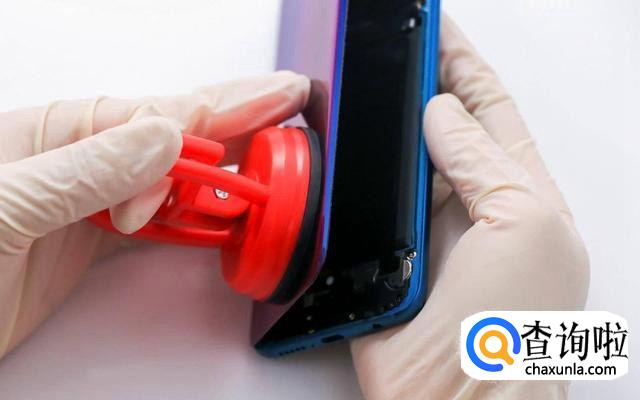

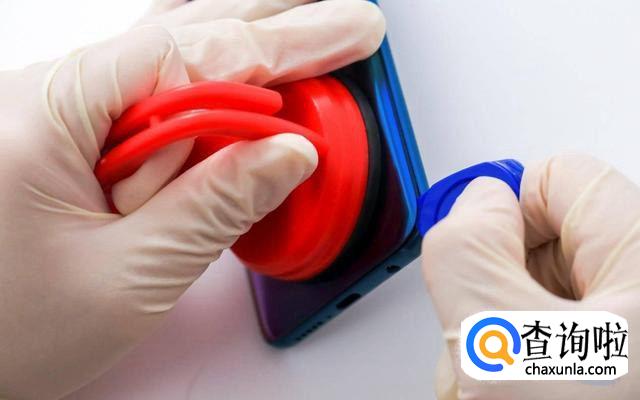

  然后拆后盖，荣耀10采用的是玻璃后盖，并通过胶固定，我们需要先通过加热台软化胶，然后通过吸盘和塑料拨片拆开，如下图所示。


• 03

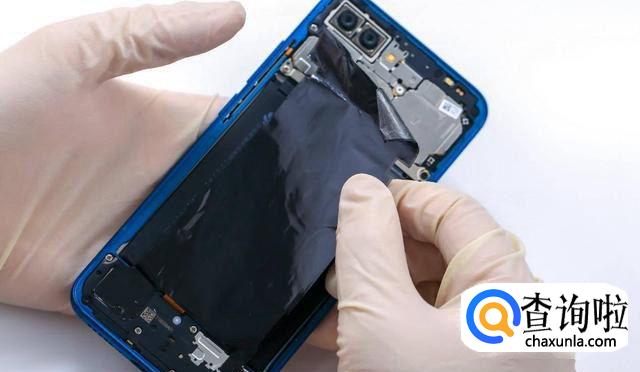

  揭开散热石墨片，打开后盖后，映入眼帘的是一大块散热石墨片，石墨片是导热性能非常好的材质，通过大面积的石墨片的覆盖能够快速把热量散开到机身各处，并迅速散发出去。


• 04

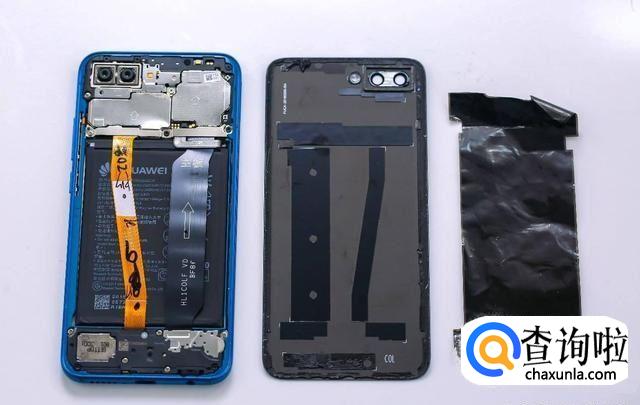

  拆出来的下图依次为荣耀10的前壳组件、后盖、散热石墨片。


• 05

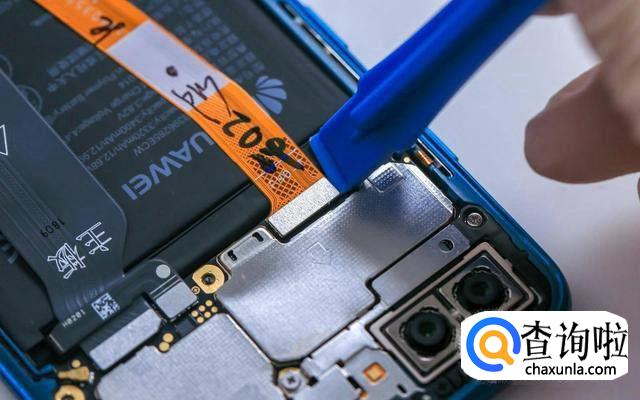

  拆除电路板，拆除电路板的第一步就是拆掉电池FPC插头的压片，之所以要这样做的目的是防止短路。


• 06

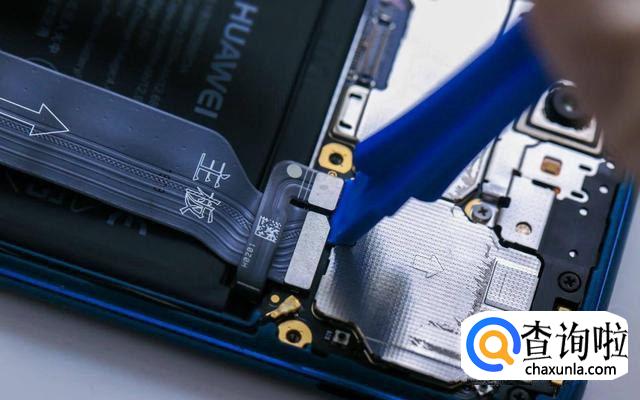

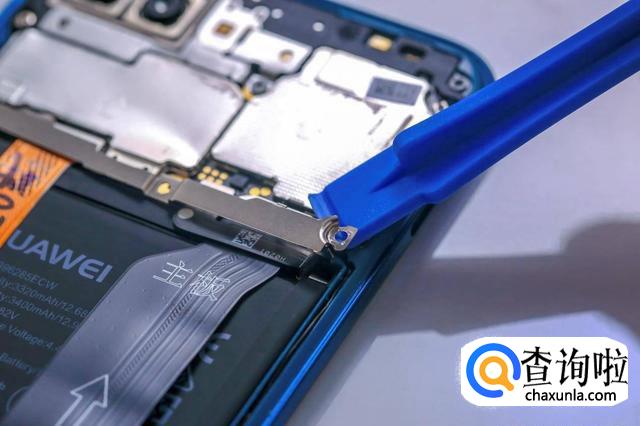

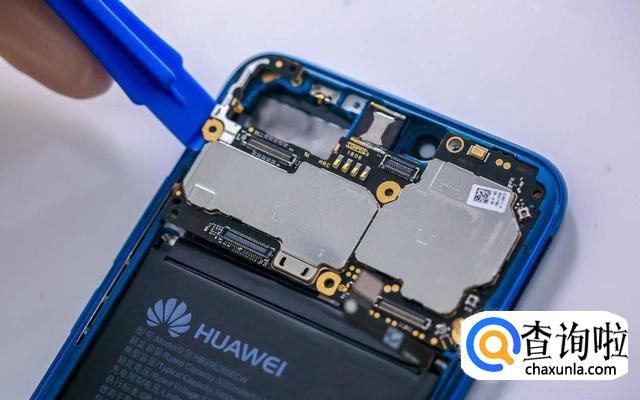

  荣耀10这次采用了一个长条压片把电池FPC、显示FPC、副板FPC全部压住，需要用工具先把长条压片撬出来，如图所示。


• 07

  拆开压片以后，再用撬棒小心依次撬开电池FPC、显示FPC、副板FPC。


• 08

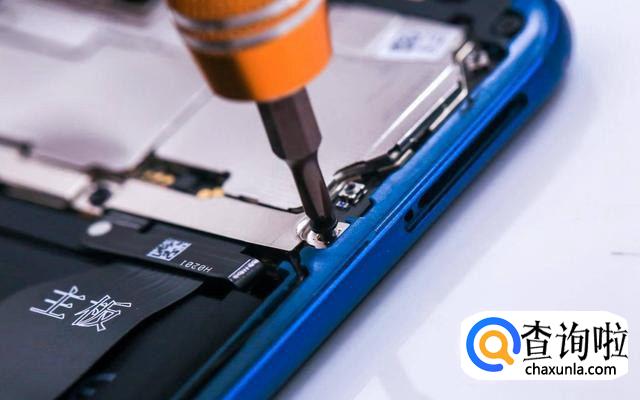

  接下来使用螺丝刀，逐个拆除其余主板螺钉。


• 09

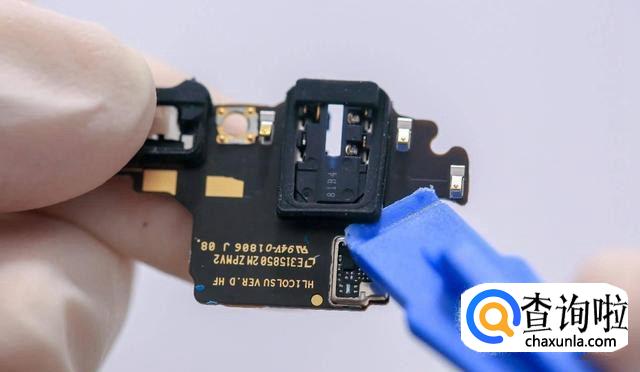

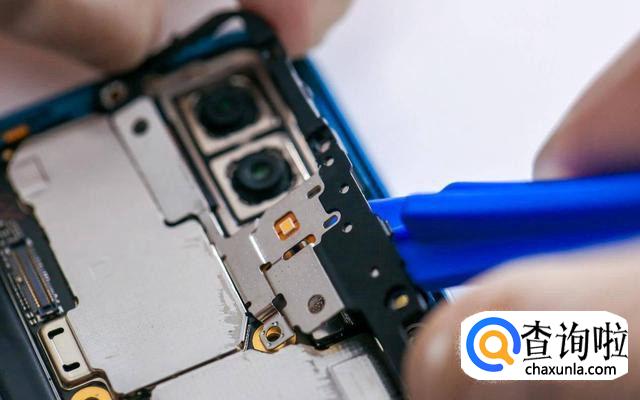

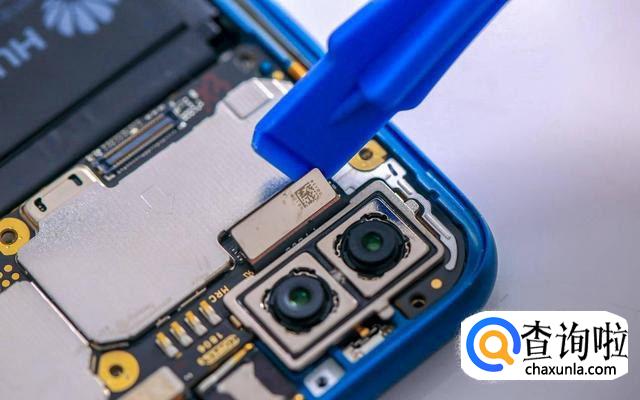

  使用撬棒拆除前后置摄像头压板，取下摄像头。具体操作是用撬棒依次撬开后置AI双摄像头FPC插头、前置FPC插头，并依次取出。


• 010

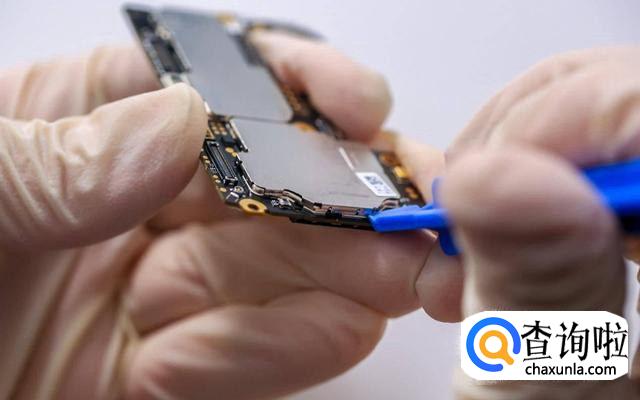

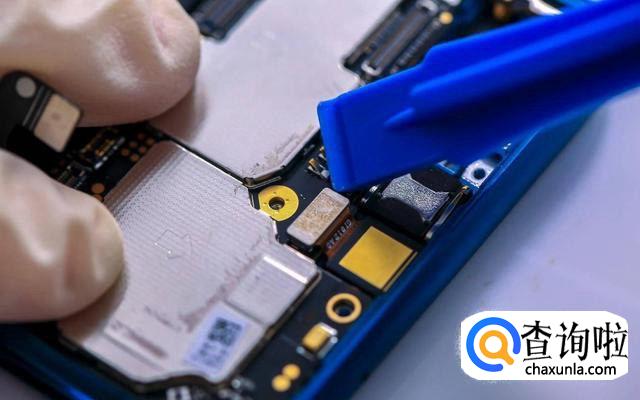

  拆主板，先用撬棒撬开下天线插头，使用撬棒把整个主板拆下。


• 011

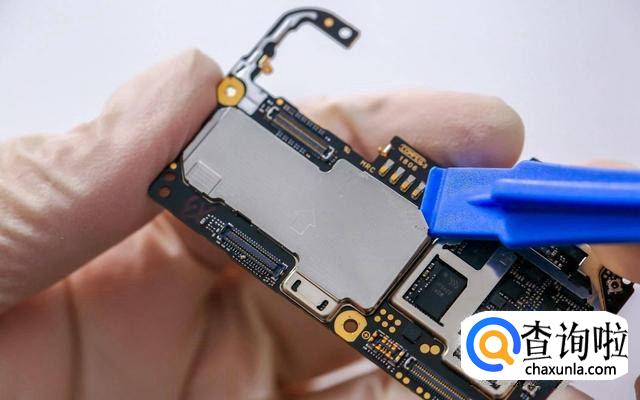

  使用撬棒把主板中的屏蔽罩拆除。


• 012

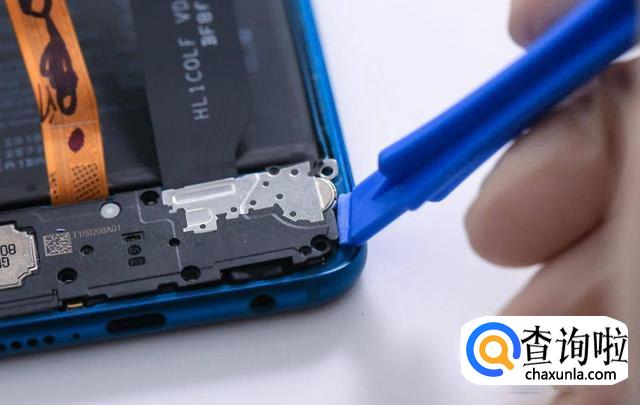

  拆底部副板。

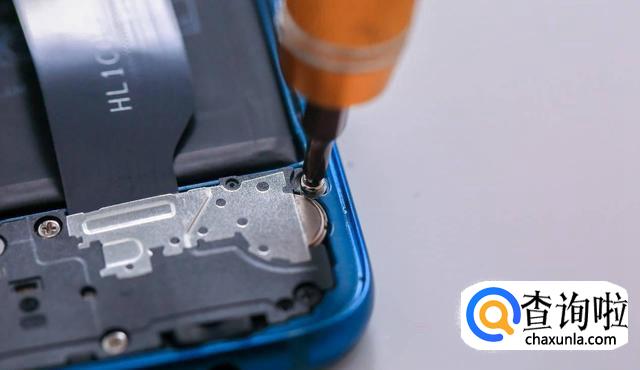

  使用螺丝刀拆除副板上的螺丝，用撬棒取下音腔和振动马达。


• 013

  用撬棒依次撬开副板FPC和下天线，如下图。


• 014

  使用撬棒取下副板，如图所示。拆机结束。
