详细内容

• 01

  如下图所示，
  打开Pro/e5.0软件，

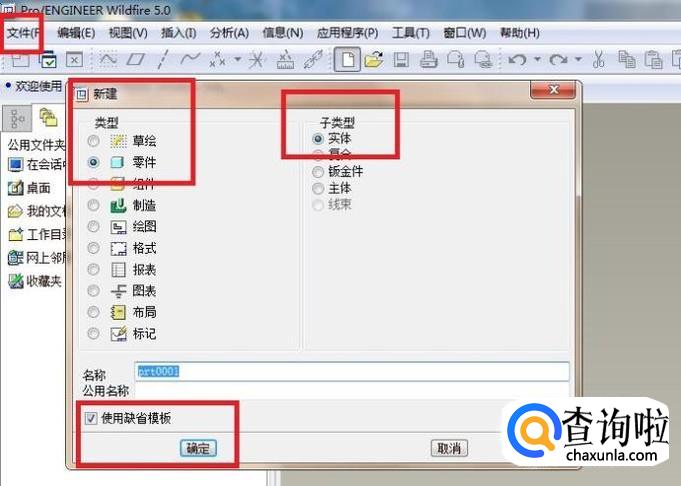

  首先点击标题栏中的“文件”，
  然后在其展开的下拉菜单中点击“新建”，
  然后在弹出的“新建”对话框中选择我们需要的设置：类型为零件，子类型为实体，
  然后勾选下方的“使用缺省模板”，
  然后“确定”。


• 02

  如下图所示，

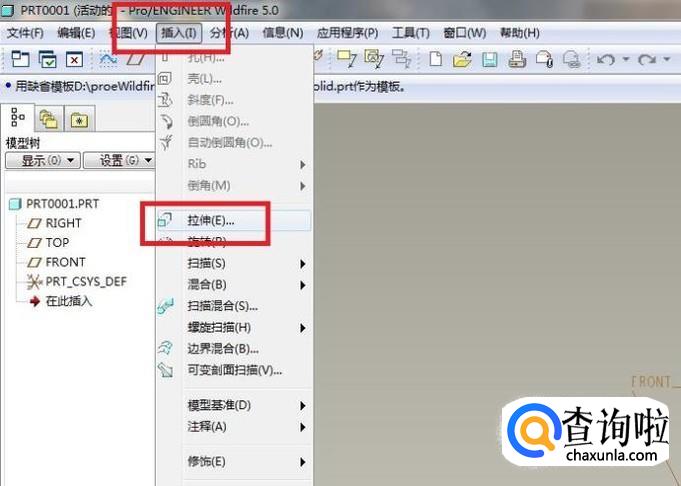

  首先点击标题栏中的“插入”，
  然后在其弹出的子菜单中点击“拉伸”（或者直接点击软件右边工具箱中的“拉伸”图标。），
  至此，
  成功激活“拉伸”命令。


• 03

  如下图所示，

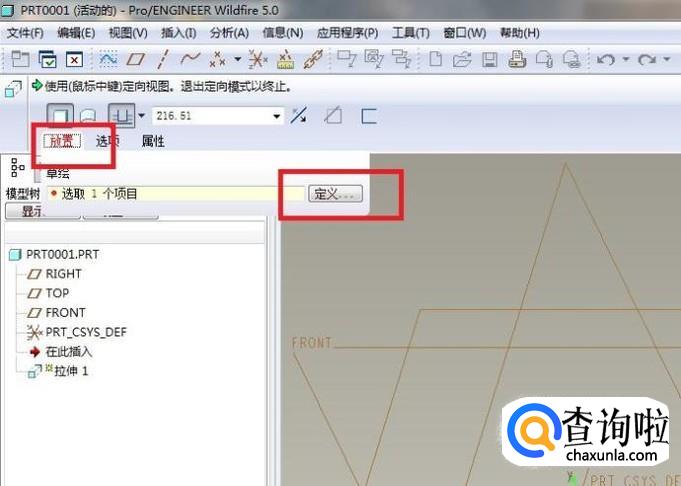

  首先点击左边红色框选中的“设置”，
  然后再点击右边红色框选中的“定义”。


• 04

  如下图所示，
  上一步中点击完“定义”之后，
  及将视线转移到软件的右上角，

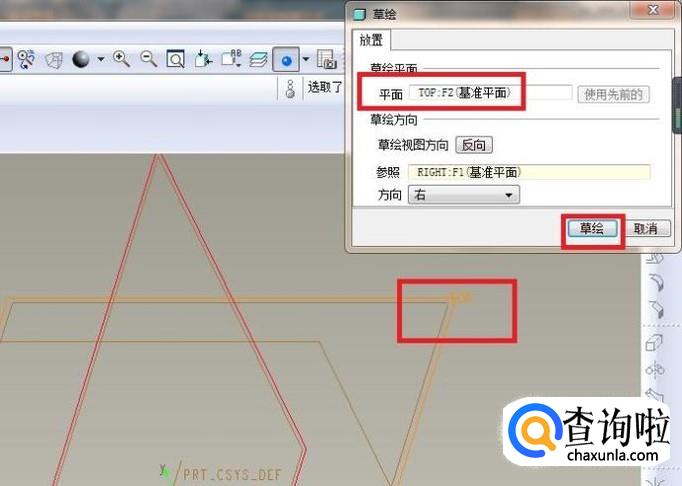

  这里出现一个“草绘”对话框，
  然后笔者在基准面中选择“TOP面”作为草绘平面，
  然后点击对话框下方的“草绘”按钮。


• 05

  如下图所示，
  进入到草绘状态，

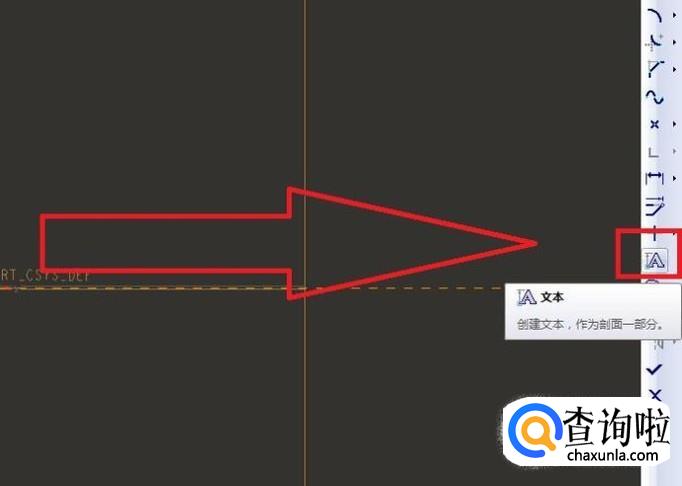

  首先点击右边工具箱中的“A”（文本图标），
  激活“文本”功能。


• 06

  如下图所示，

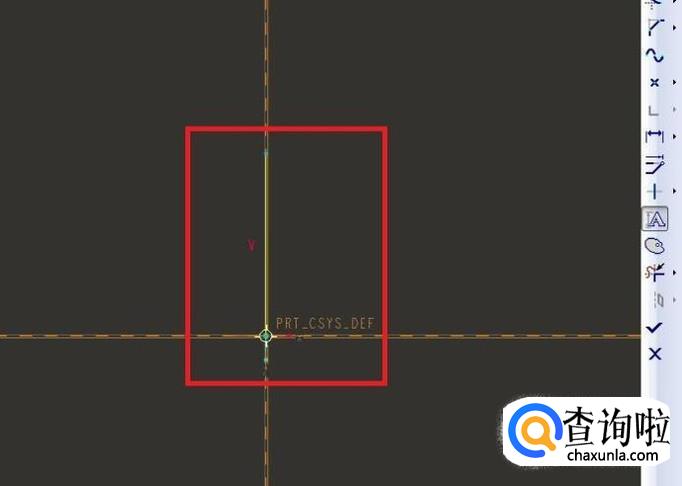

  首先在草绘区域点击坐标原点，
  然后在纵轴上点击一点，
  最终就画出了一个线段，
  这个线段的高度决定这文本文字的高度。


• 07

  如下图所示，
  当我们上一步中刚画好线段，

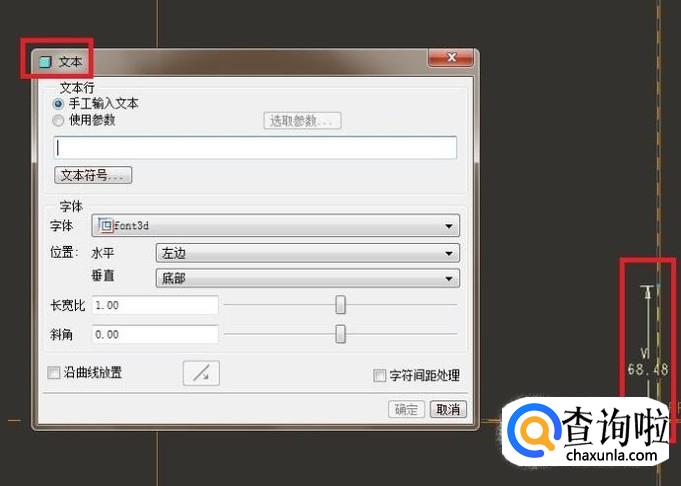

  就出现这一步中的“文本”对话框，
  我们需要在“文本行”中输入文字。


• 08

  如下图所示，

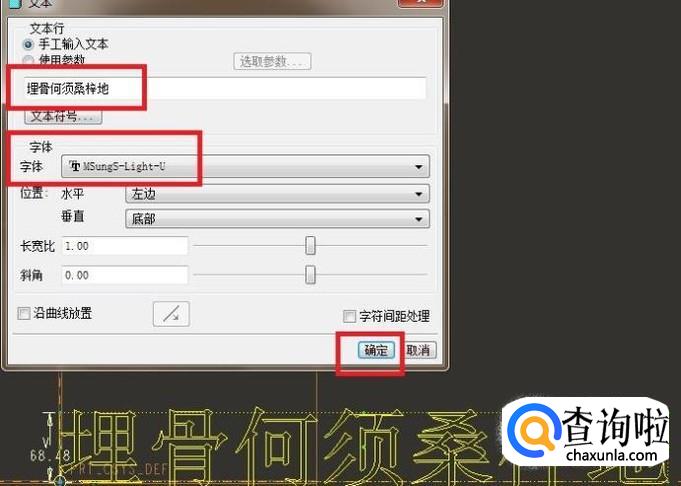

  在文本行中笔者输入了“埋骨何须桑梓地”，
  然后在字体栏中选择一种合适的字体，
  最后就是“确定”了。

  说明一下什么是合适的字体：能拉伸出实体的字体就是合适的字体，简单而讲就是空心字，因为不知道哪个字体合适，所以我们边选字体，边看预览效果。


• 09

  如下图所示，
  字体文字设置完毕，

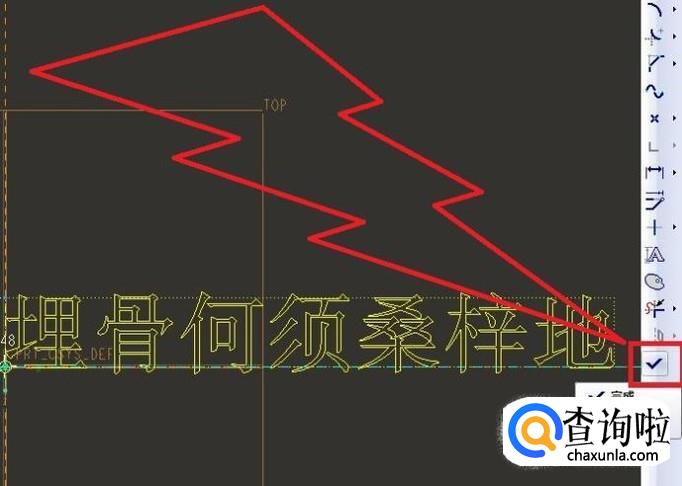

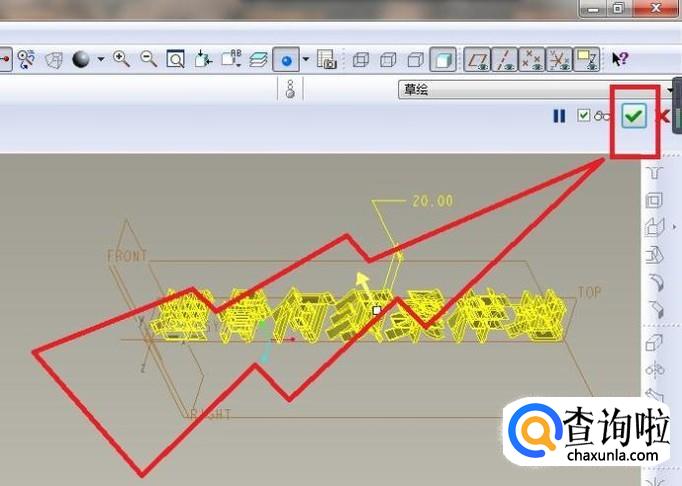

  点击右边工具箱中最下方的“√”图标，
  完成草绘的编辑。


• 010

  如下图所示，
  看软件左上角的信息栏，

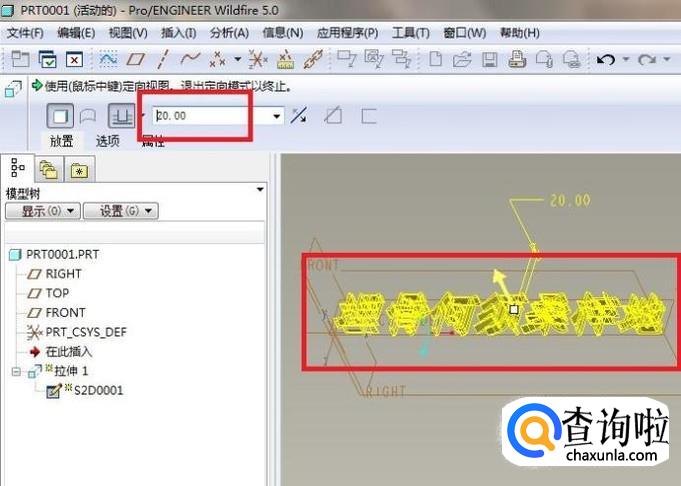

  在这里设置拉伸高度“20”。


• 011

  如下图所示，
  将视线转向软件的右上角，
  可以点“√”了。


• 012

  如下图所示，
  文字实体拉伸成功了，

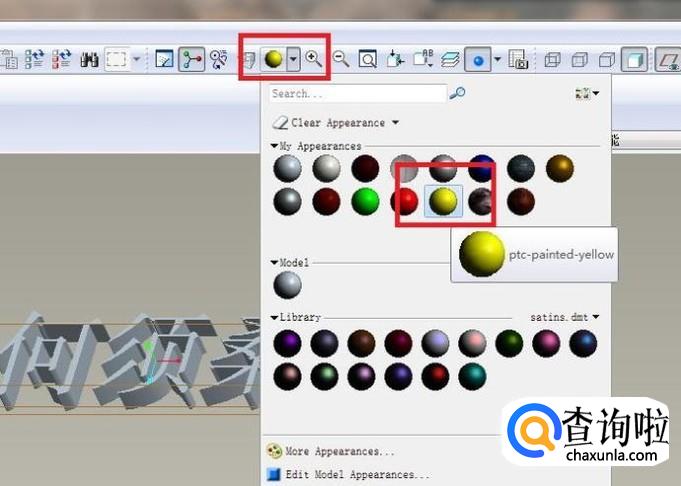

  然后点击工具栏中的“颜色”图标右方的三角图标，
  然后在展开的下拉菜单中点击那个黄颜色的球。


• 013

  如下图所示，

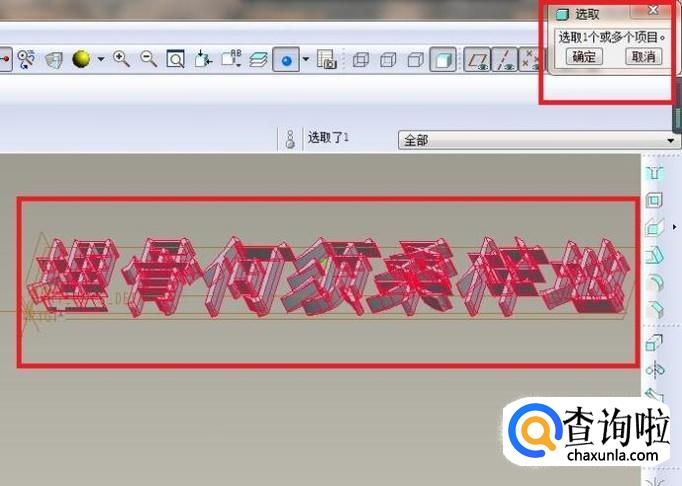

  然后看软件右上角的“选取”对话框：选取1个或多个项目，
  然后将整个文字实体全部选中，
  然后点击“选取”对话框中的“确定”，
  然后就没有了。


• 014

  如下图所示，

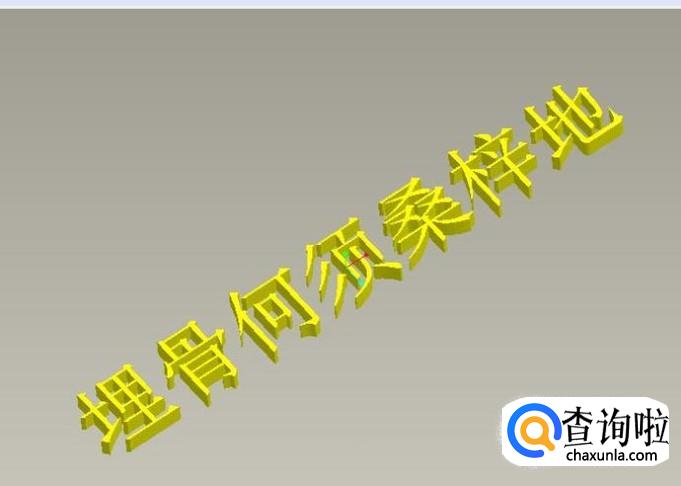

  完成以上所有操作，

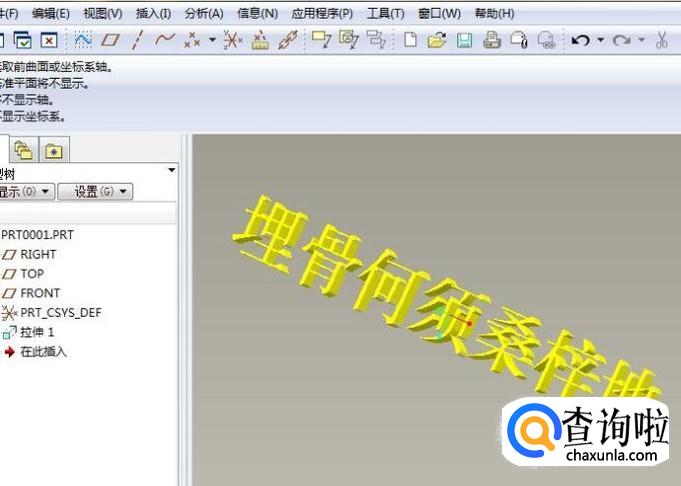

  一个黄颜色的“埋骨何须桑梓地”实体文字就创建成功了。



工具/材料

电脑

Pro/e5.0软件
