工具/材料

creo5.0

详细内容

• 01

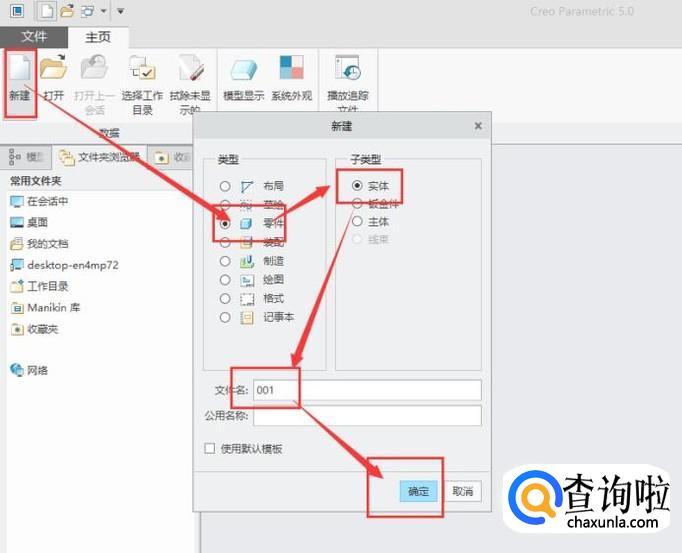

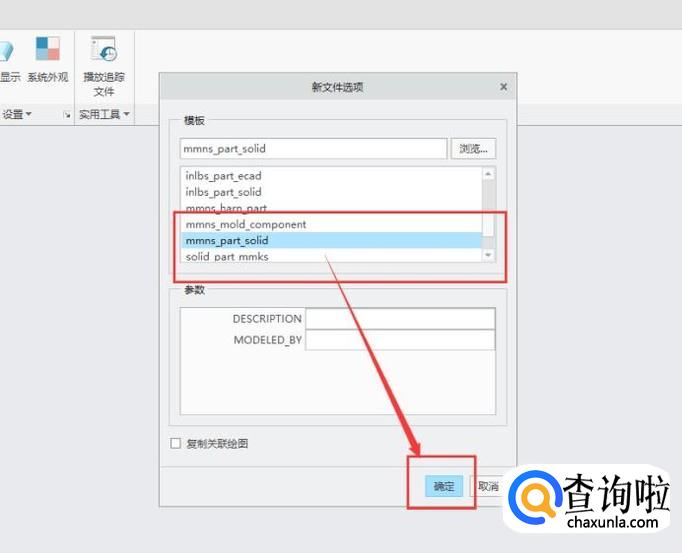

  打开creo软件，创建一个零件模型，创建过程如图所示。


• 02

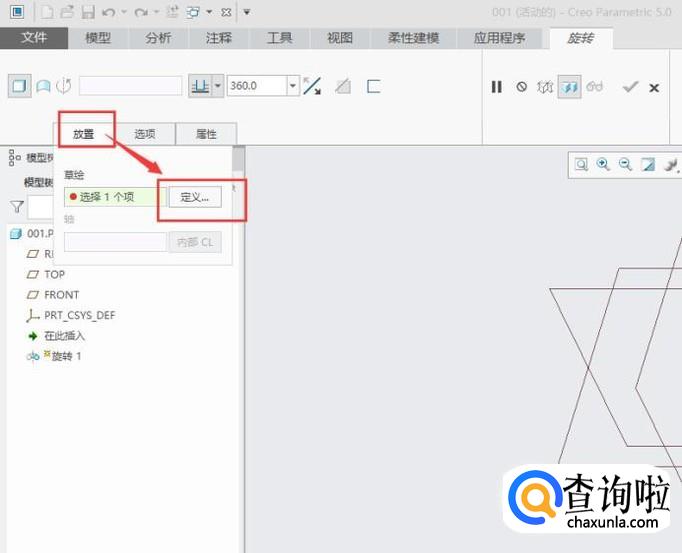

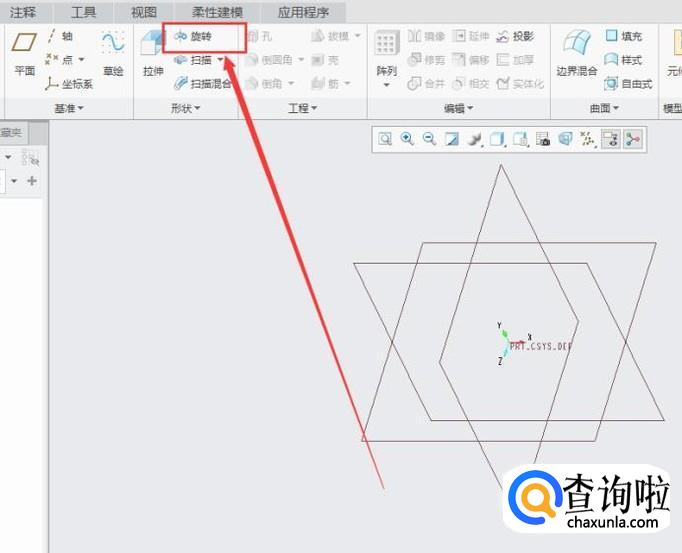

  在新创建的零件页面，选择“旋转”命令，点击“放置”，以“Front”平面作为草绘平面，点击“草绘”，如图所示。


• 03

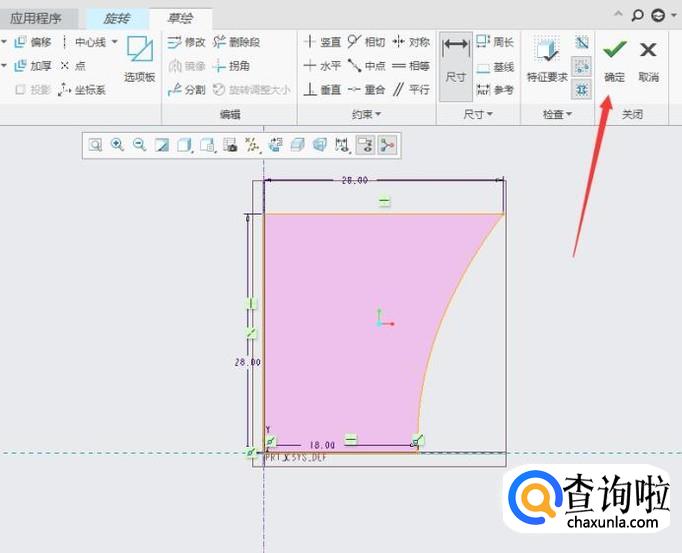

  在草绘模块，绘制如图所示的草图，点击“确定”回到旋转页面，如图所示。


• 04

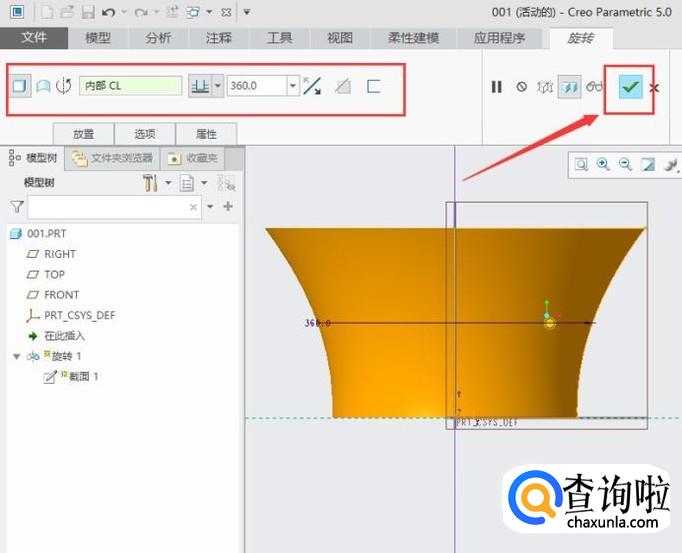

  在旋转页面，定义旋转属性，设置为默认即可，最后点击绿色对勾，如图所示。


• 05

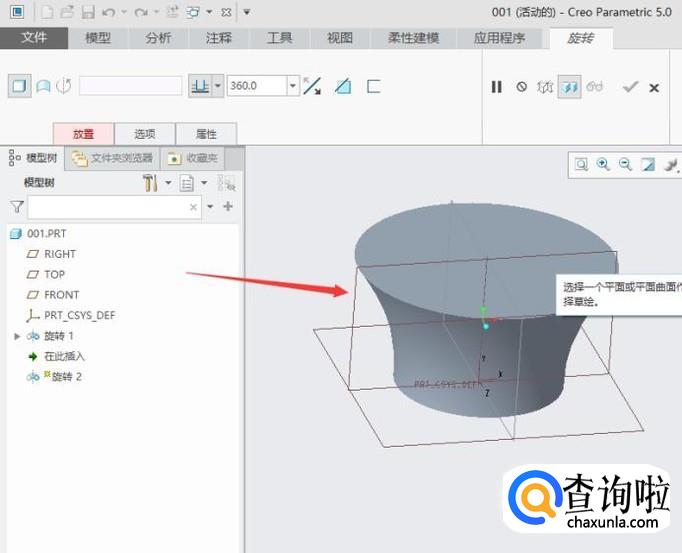

  选择“旋转”命令，直接点击“Front”平面作为草绘平面，如图所示。


• 06

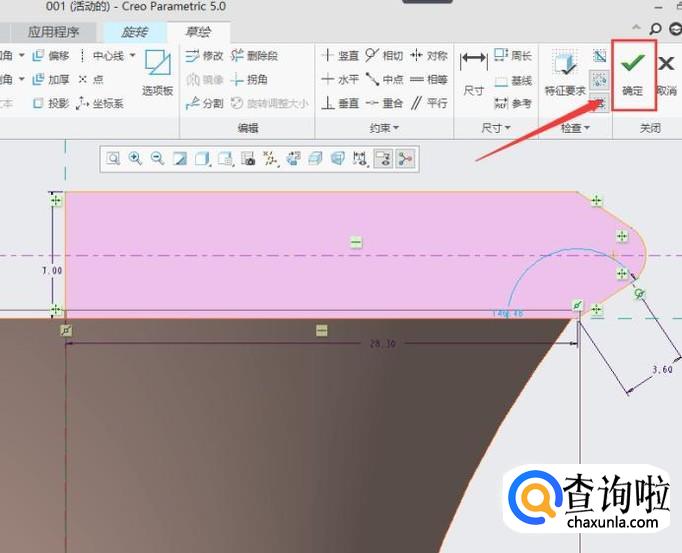

  进入草绘模块后，绘制图示的草绘图，点击绿色对勾，如图所示。


• 07

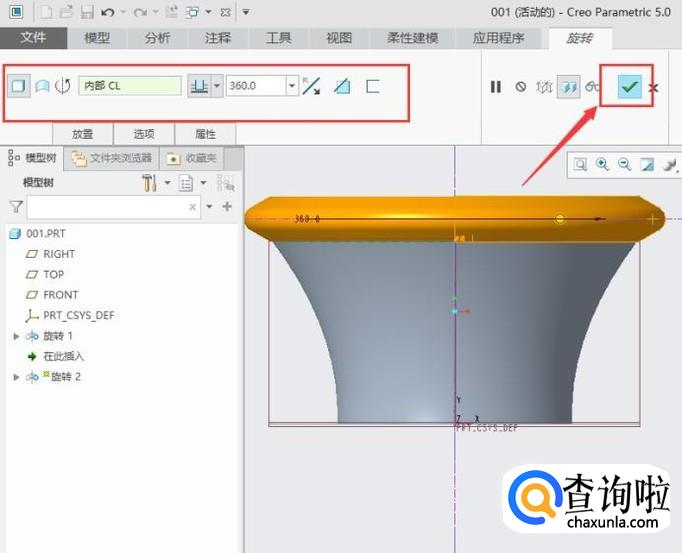

  回到旋转模块，设置旋转属性，设置为默认即可，最后点击绿色对勾，如图所示。


• 08

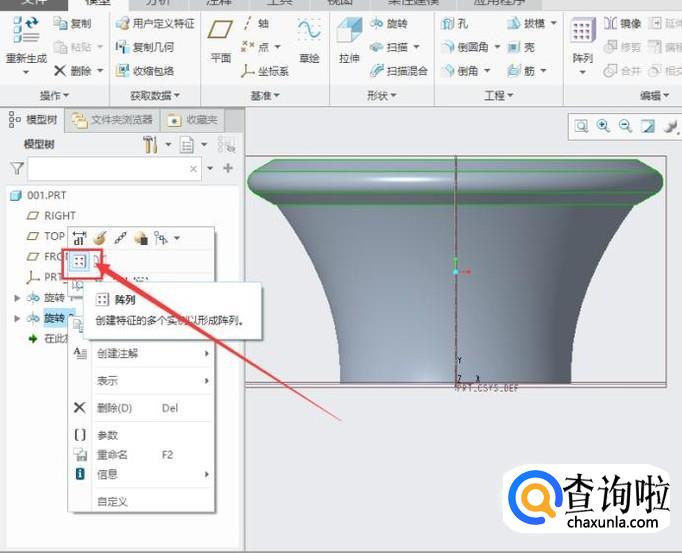

  在模型树模块找到“旋转二”，右击“旋转二”，选择“阵列”，如图所示。


• 09

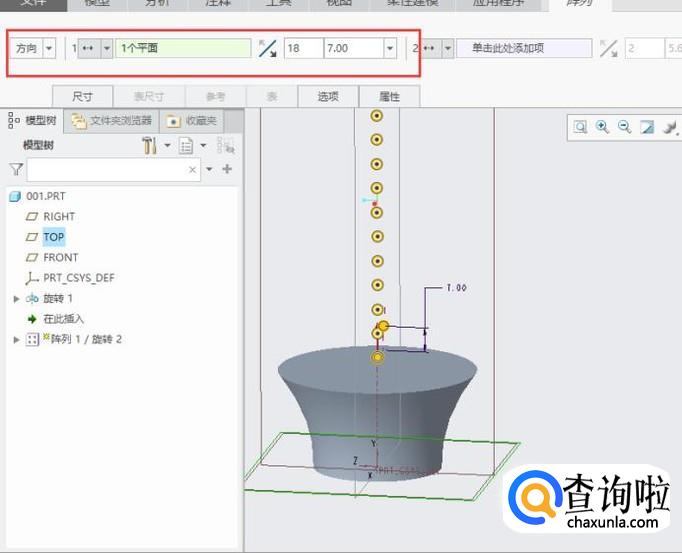

  在阵列模块，将阵列方式设置为方向阵列，以TOP面作为阵列的参考方向，设置阵列个数为18，阵列成员间距为7，最后点击绿色对勾完成阵列，如图所示。


• 010

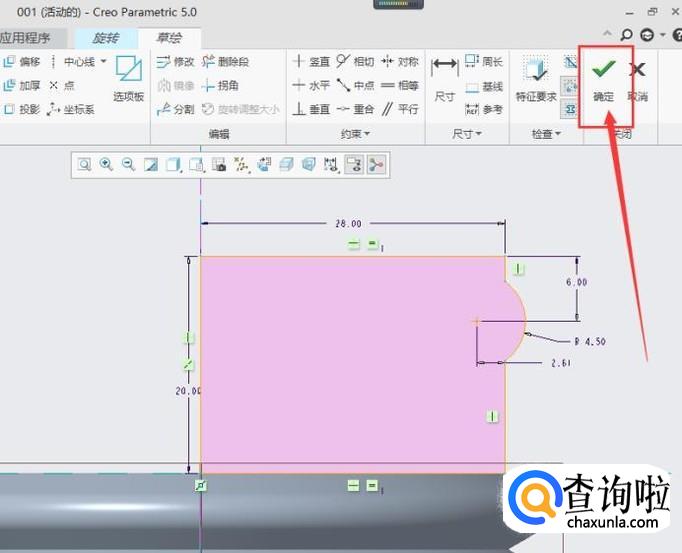

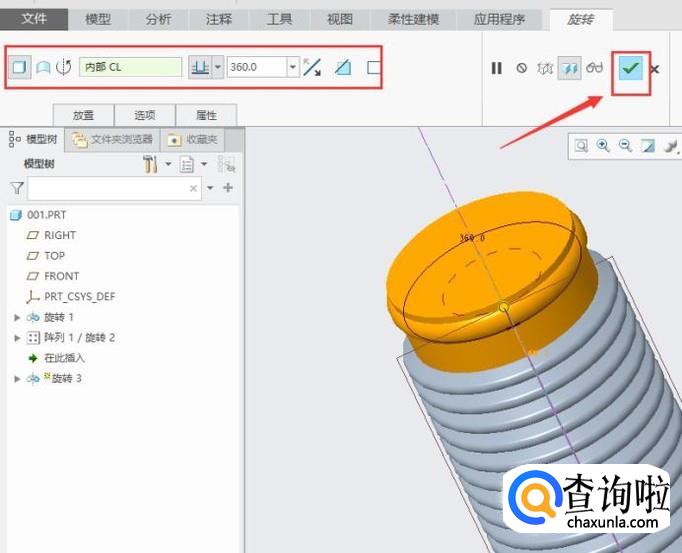

  进入旋转模块，绘制图示草图，执行旋转命令，如图所示。


• 011

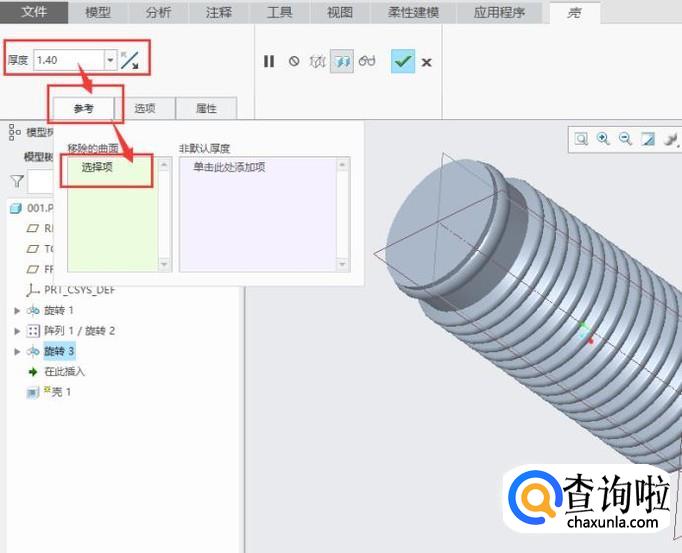

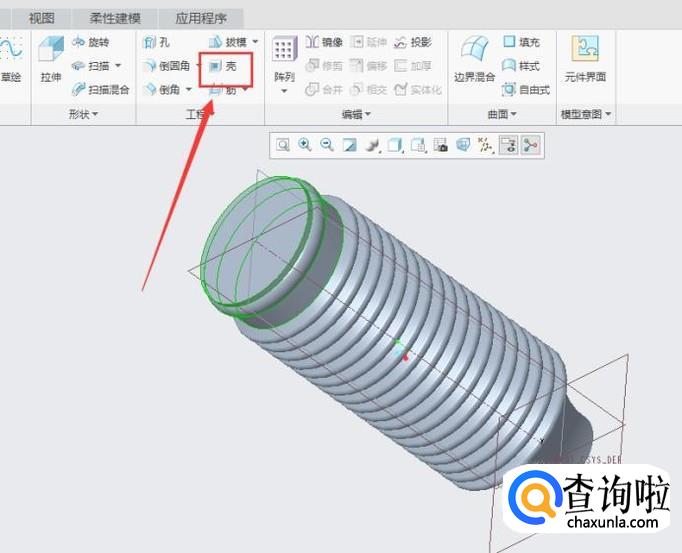

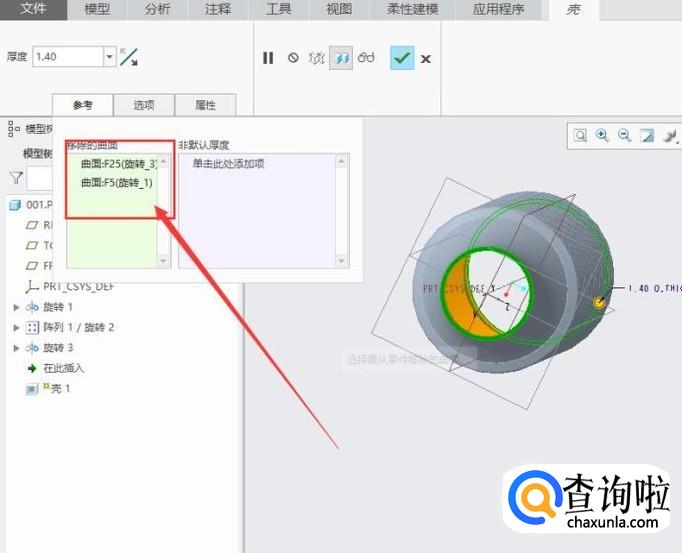

  点击壳命令，按住Ctrl键，选择图示两平面，设置壳厚度为1.4，如图所示。


• 012

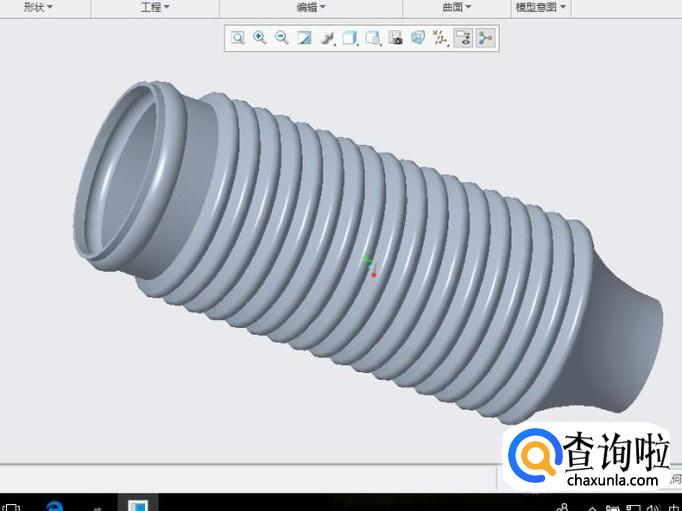

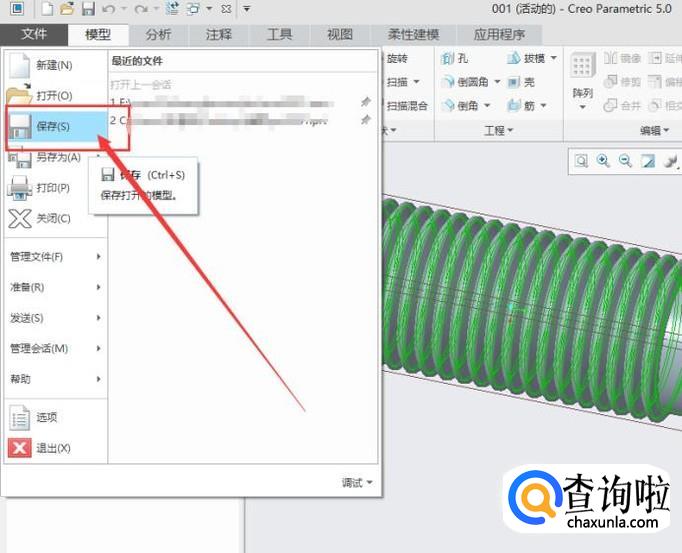

  将文件保存下来，如图所示。
