详细内容

• 01

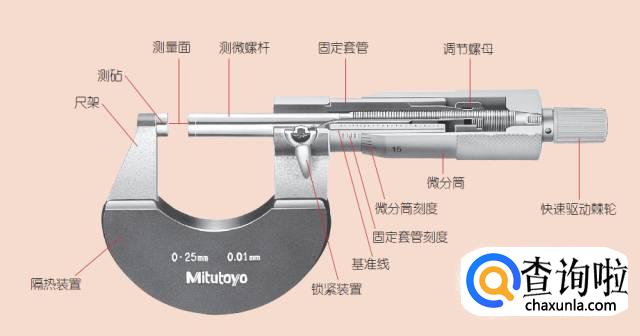

  【标准机械外径千分尺】
  各部位的名称以及主要部件的名称如下图所示。


• 02

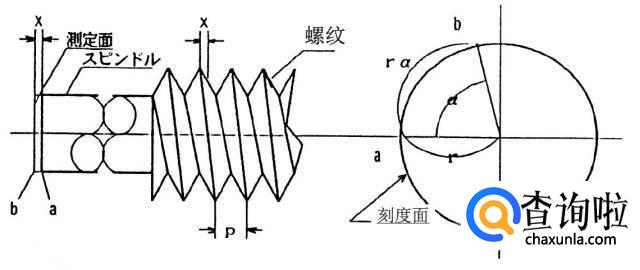

  【标准机械千分尺测量原理】
  心轴转一圈的距离ｐ（p=0.5mm），被微分筒（刻度）分成50等分，从而得到1个刻度的读数为0.01mm。


• 03

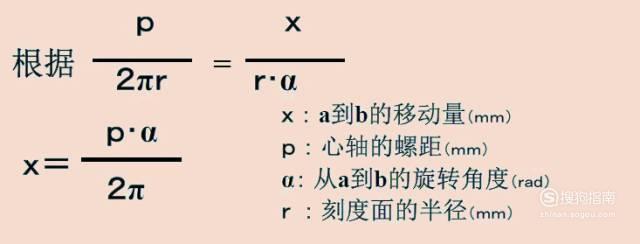

  【标准机械千分尺的测量原理计算】

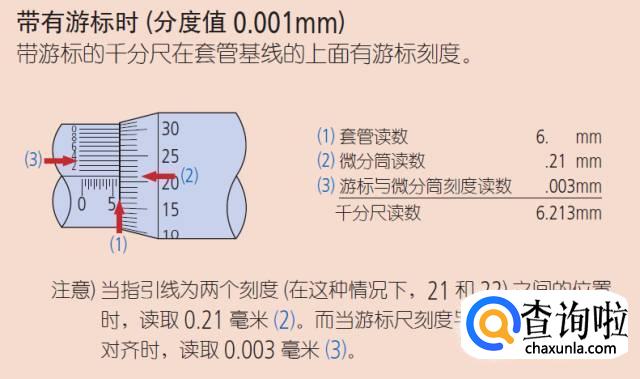

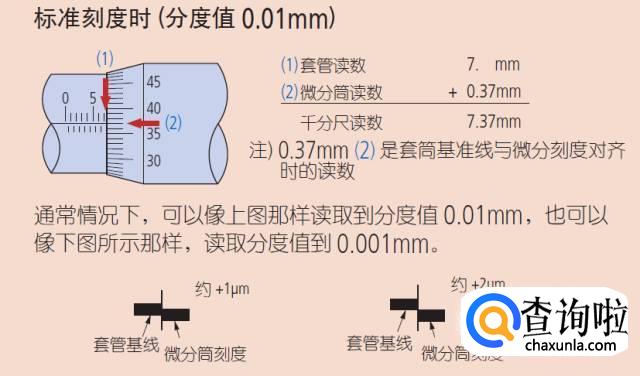

  标准机械千分尺刻度的读法如下图所示。


• 04

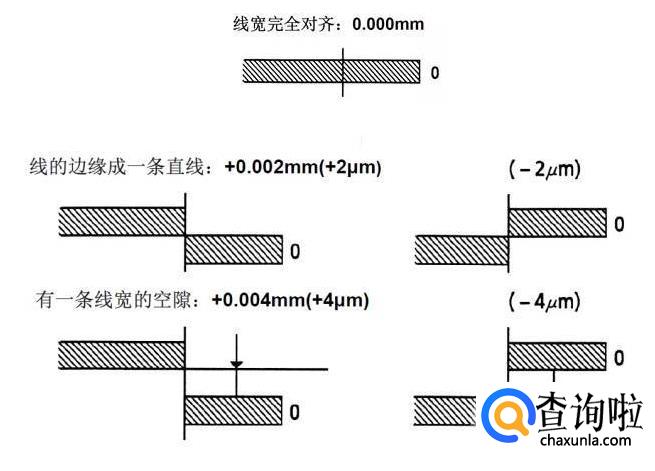

  当基线对正之后，我们可以通过基线的位置来确定尺寸最后一位。


• 05

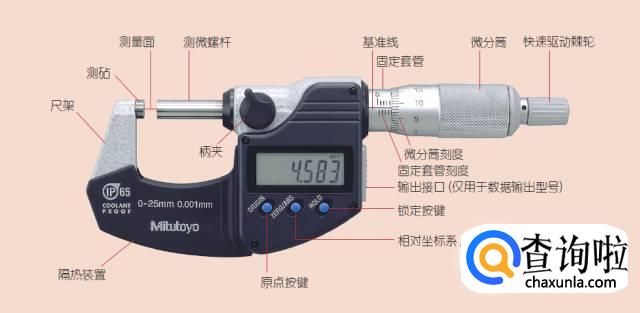

  【数显外径千分尺】

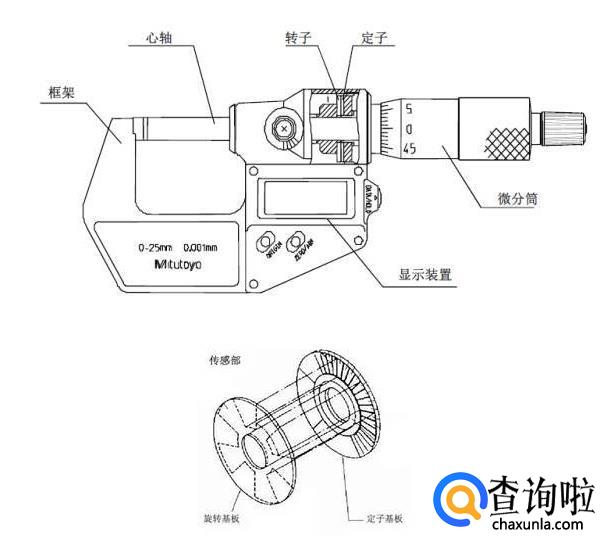

  基本构造如下图所示。


• 06

  【数显外径千分尺测量原理】
  分辨率为0.001mm，心轴转一圈的距离0.5mm 通过传感器（转子，定子）分割成500分，0.5mm÷500=0.001mm。


• 07

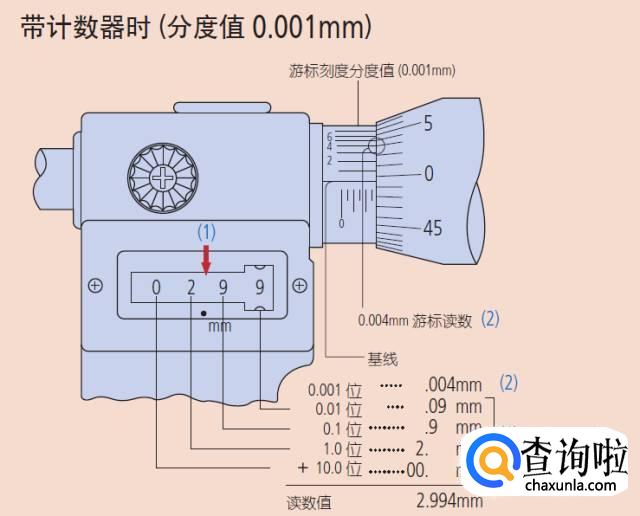

  除以上两种常见的千分尺外，还有一种便是下面这种带计数器的外径千分尺。


• 08

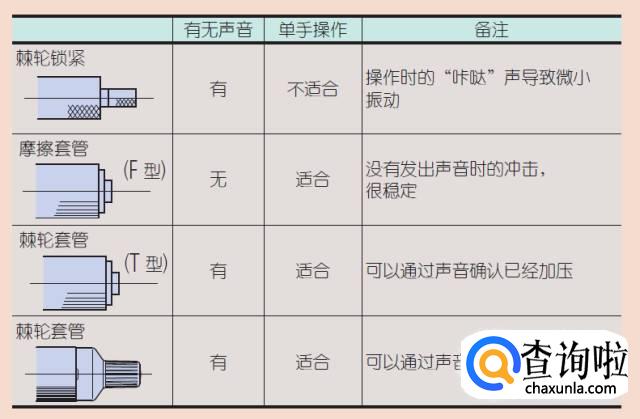

  千分尺的测力装置也是非常重要的组成部件之一，合理的使用可以提高千分尺的寿命，提高测量精度。


• 09

  既然介绍了千分尺的基本构造和读数方法，接下来最重要的就是千分尺产品使用时的注意事项和千分尺的维护和保养了。
  1、仔细检查类型、测量范围、精度和其他规格，为您的用途选择合适的型号。
  2、测量前，千分尺和工件放置在室温下足够长的时间，使其温度均衡。

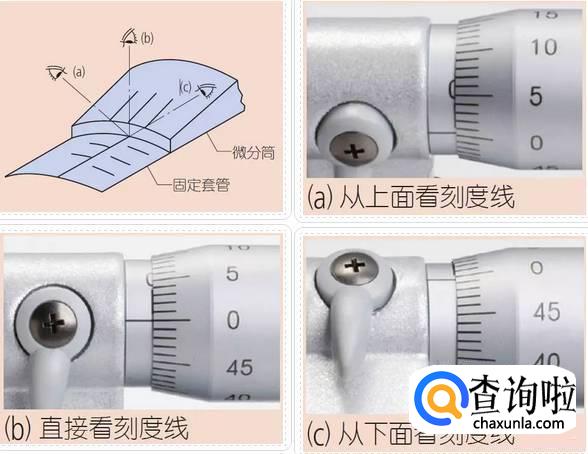

  3、读取微分筒刻线时直视基准线。如果从某个角度看刻度线，由于视觉误差将不会读取线的正确位置。


• 010

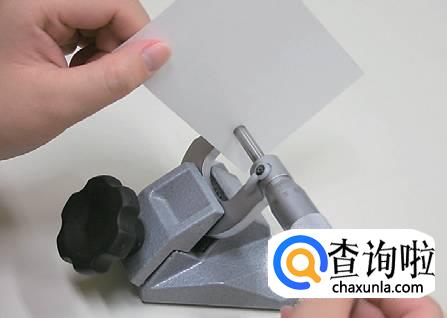

  4、测量前调整起点(零)，采用不起毛的纸去拭擦测砧和测微螺杆的测量面。


• 011

  5、作为日常保养的一部分，擦去环境周围和测量面上的任何灰尘、碎屑和其他碎片。此外，用干布仔细拭擦任何污渍和指纹。
  6、正确使用测力装置，以便在正确的测力下进行测量。
  7、当将千分尺安装到千分尺的台架时，台架应该固定夹紧在千分尺边框的中心。但不要夹得太紧。


• 012

  8、注意千分尺不要摔落或碰撞任何东西。不要过度用力旋转千分尺测微螺杆。如果感觉意外误操作导致千分尺可能已损坏，使用前需要进一步检查其精度。
  9、经过存放很长时间后或有保护性油膜，用在抗腐蚀的油中浸泡过的布轻轻拭擦千分尺。
  10、存放注意事项：存储时避免阳光直射。存储在通风性良好、低湿度的场所。存储在没有灰尘的场所。如果存放在箱子或其它容器中，箱子或容器不能放在地上。存放期间，测量面之间应该留有0.1mm 到1mm 的空隙。不要将千分尺在夹紧的状态下存放。

• 013

  首先，将沾在各个部位的污垢和指纹用干布仔细擦拭干净。


• 014

  如果长期保存和干燥无油时，用沾有防锈油的布擦上薄薄的一层油，虽然这样可能会给合金测量面留下油渍和斑点，但是如果长期不使用的时候，这样做会保证您的千分尺性能持久。


• 015

  在千分尺保管时，一定要注意以下几点：
  1、保存时注意保存在无阳光直射，湿气少，通风良好，灰尘少的地方；
  2、切记一定要放在收纳盒中保存，不要直接放置在地面上；
  3、最重要的一点：两个测量面之间开启0.1-1mm左右保管，同时不要锁紧紧固装置，防止在保管过程中产生故障。
