详细内容

• 01

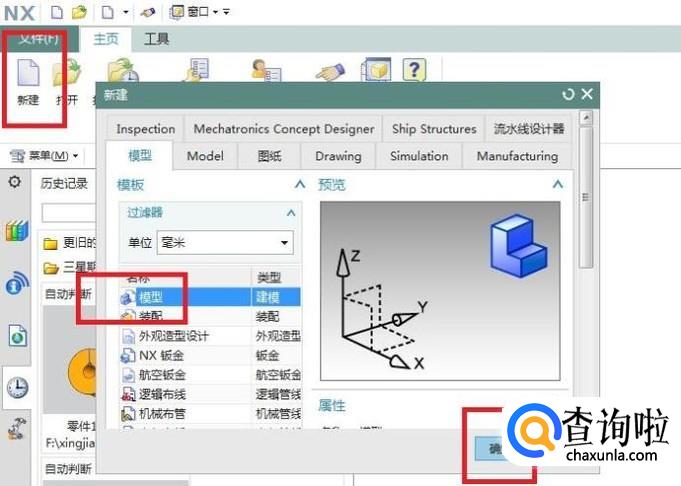

  如下图所示，
  打开UG10.0软件，
  点击工具栏中的“新建”图标，
  在弹出的“新建”对话框中选择“模型”，
  并点击“确定”，
  至此，
  完成一个空白模型文件的创建。

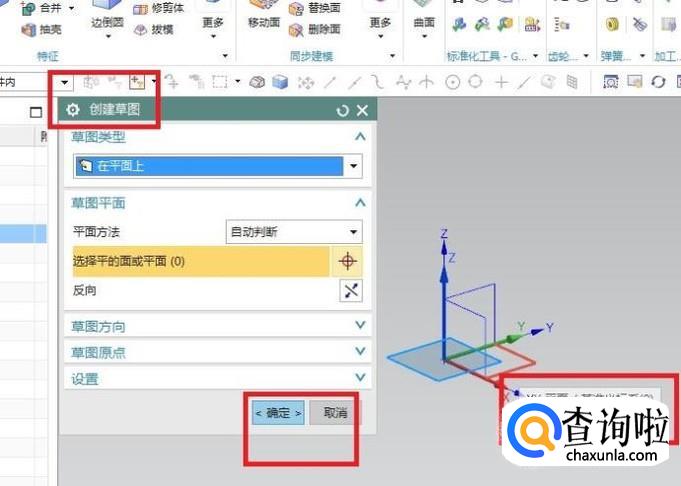

• 02

  首先点击工具栏中的“草图”图标，
  然后出现如下图所示的“创建草图”对话框，
  然后我们在基准坐标系中选择“XY平面”为草图平面，
  然后“确定”，
  至此，
  完成草图的创建。

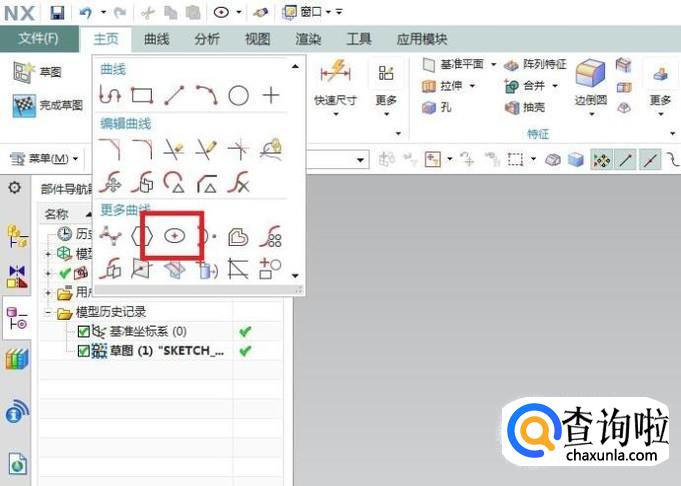

• 03

  如下图所示，
  点击工具栏中“直接草图”一块右下角的三角形，
  在其弹出的更多草图工具中选择“椭圆”图标。


• 04

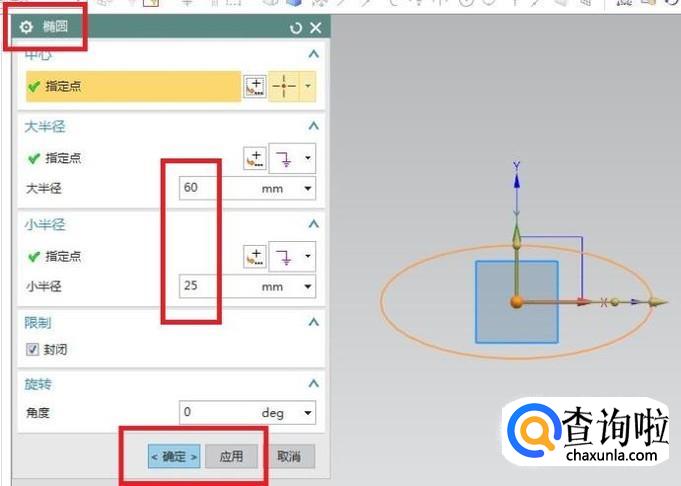

  如下图所示，
  出现“椭圆”对话框，
  中心指定点：选择坐标原点，
  大半径设60，小半径设25，
  然后确定，
  完成“椭圆”绘制。


• 05

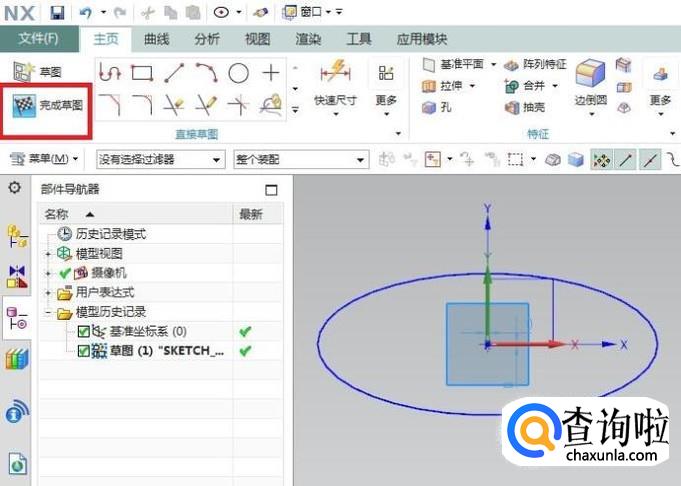

  如下图所示，
  椭圆绘制成功，
  别忘了“完成草图”。

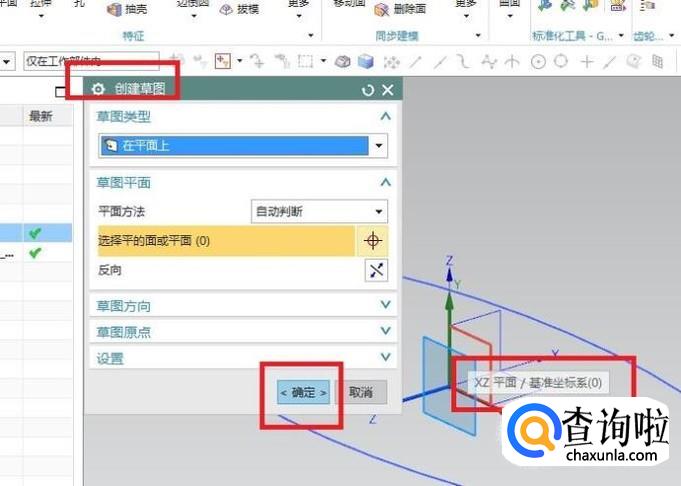

• 06

  如下图所示，
  继续创建第二个草图，
  这次是以“XZ平面”为草图平面。
  具体操作步骤与第2步相同。


• 07

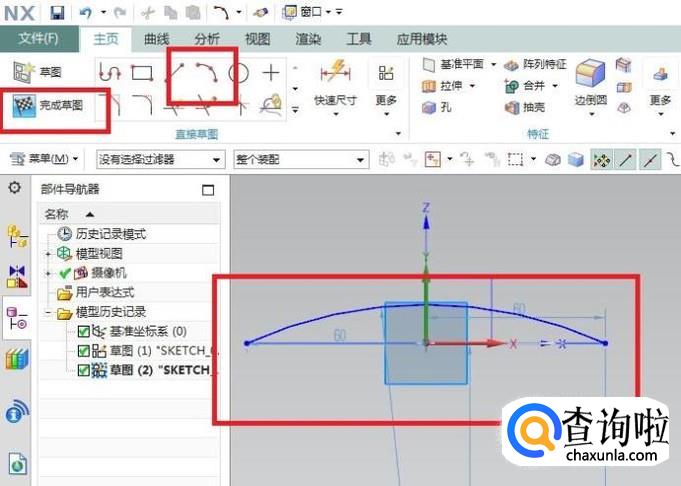

  如下图所示，
  首先点击工具栏中的“圆弧”图标，
  然后在草图区域以椭圆两端点为圆弧第1、第2点画一个圆弧，（第3点自己看着给，大概可行就行。）
  然后“完成草图”。

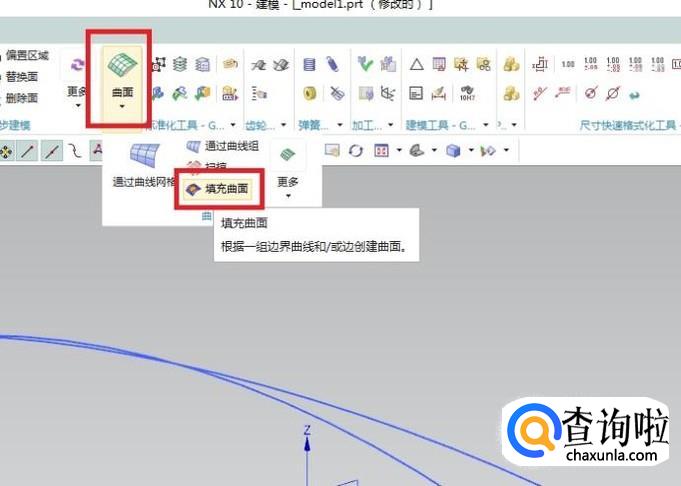

• 08

  如下图所示，
  首先点击工具栏中的“曲面”下方的三角图标，
  然后在其展开的下拉菜单中点击“填充曲面”，
  至此，
  激活“填充曲面”命令。

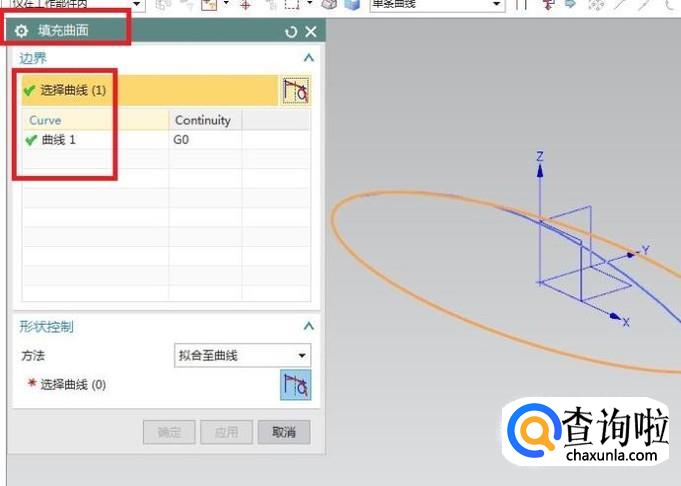

• 09

  如下图所示，
  出现了“填充曲面”对话框，
  首先“边界”一栏要我们选择曲线，
  这条曲线选择“椭圆”（看右边变成黄色的椭圆）。

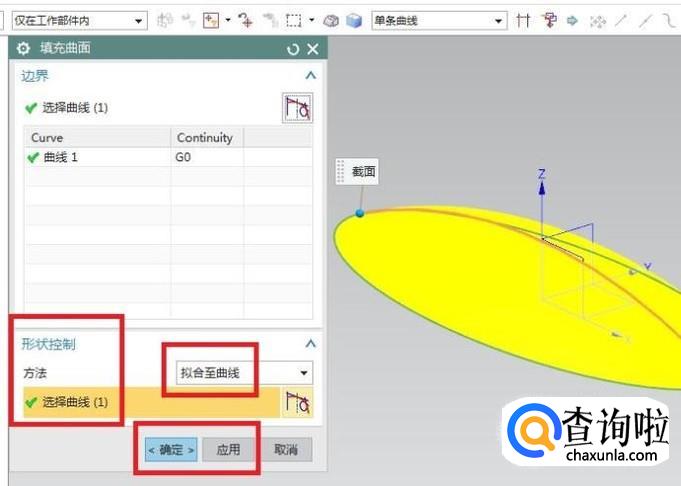

• 010

  如下图所示，
  “形状控制”一栏默认的方法是“拟合至曲线”（这是笔者之前用过一次的设置，所以这次默认的便是它），
  选择曲线为那条圆弧线段，
  最后要“确定”的就可以了。


• 011

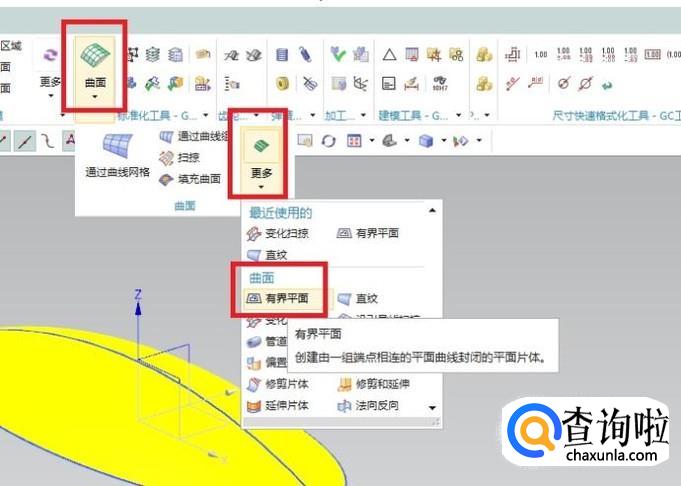

  如下图所示，
  首先点击工具栏中的“曲面”下方的三角图标，
  然后在其展开的下拉菜单中点击“更多”下方的三角图标，
  然后再在其展开的下拉菜单中点击“有界平面”，
  至此，
  成功激活“有界平面”命令。


• 012

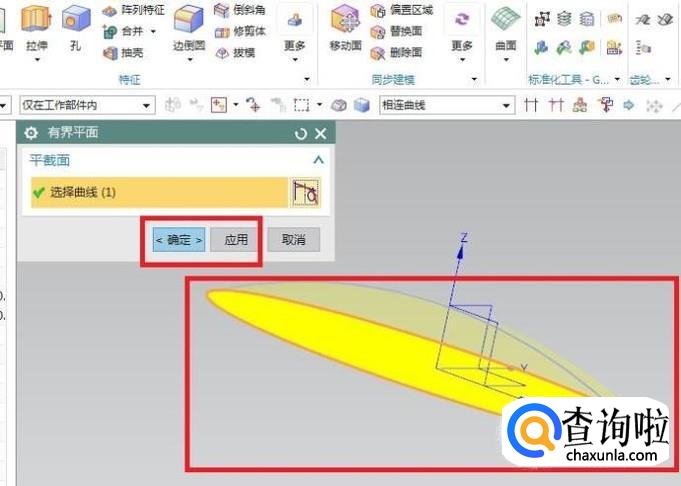

  如下图所示，
  出现一个“有界平面”对话框，
  要求我们选择曲线：选择那个“椭圆”就可以了，
  之后别忘了“确定”。

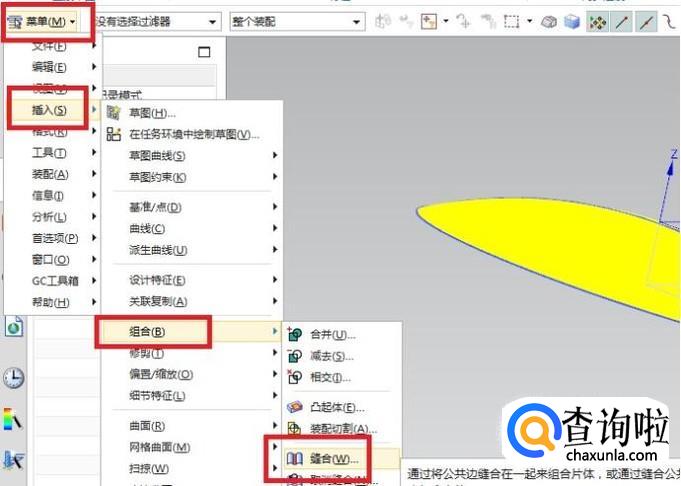

• 013

  如下图所示，
  在软件标题栏左下角点击“菜单”，
  然后一层层点击、展开【菜单——插入——组合——缝合】，
  最终成功激活“缝合”命令。


• 014

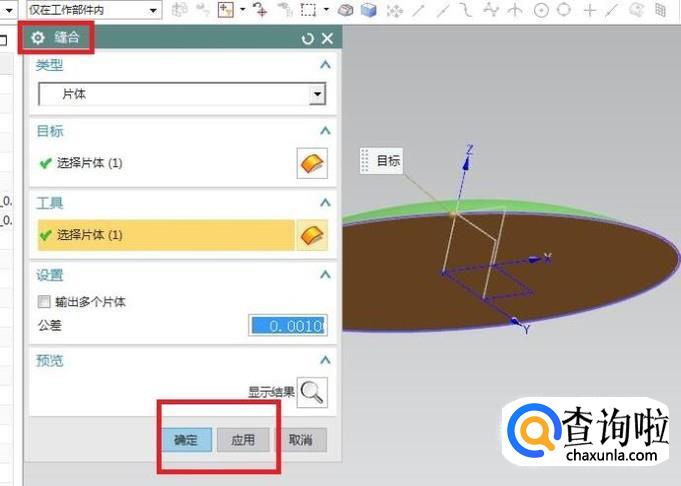

  如下图所示，
  出现“缝合”对话框，
  目标选择一个片体，
  工具选择一个片体，
  确定。
  至此就完成了片体向实体的转换。

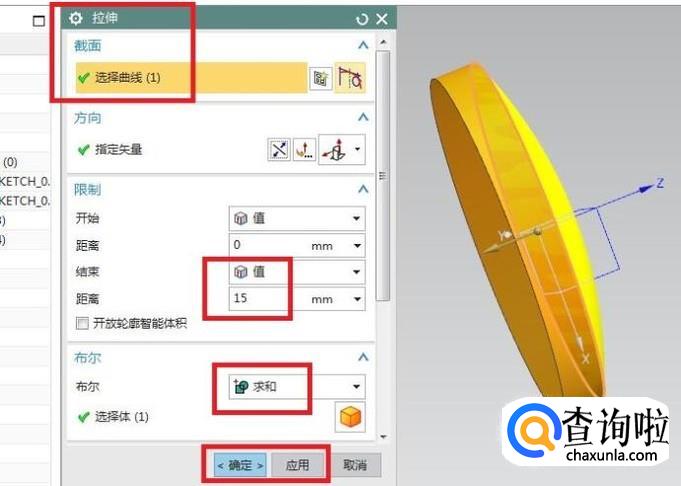

• 015

  如下图所示，
  首先点击工具栏中的“拉伸”图标，
  然后出现一个“拉伸”对话框，
  截面曲线选择“椭圆”，
  高度看着给，笔者觉得15挺好的，
  布尔一栏最好是“求和”，
  最后“确定”就OK了。


• 016

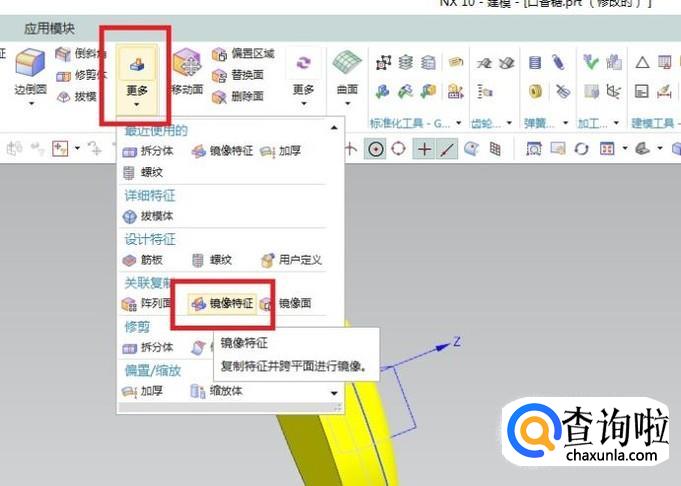

  如下图所示，
  首先点击工具栏中的“更多”下方的三角图标，
  然后在其展开的下拉菜单中点击“镜像特征”，
  至此，
  成功激活“镜像特征”命令。


• 017

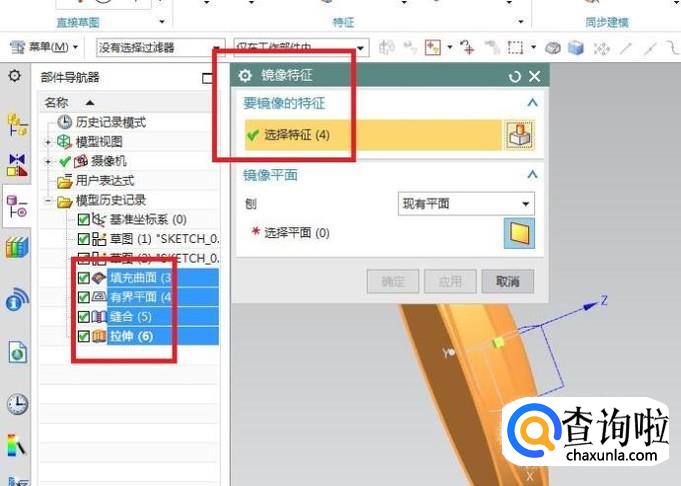

  如下图所示，
  出现一个“镜像特征”对话框，
  先选择要镜像的特征，
  这个可是有讲究的，
  看设计树“填充曲面、有界平面、缝合、拉伸”都要选中。


• 018

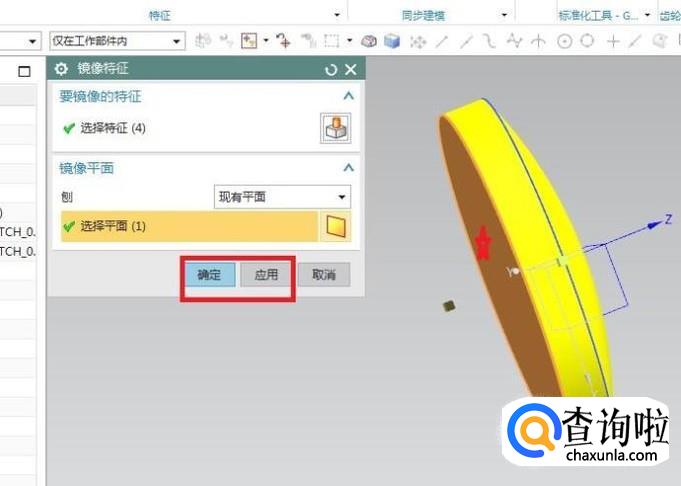

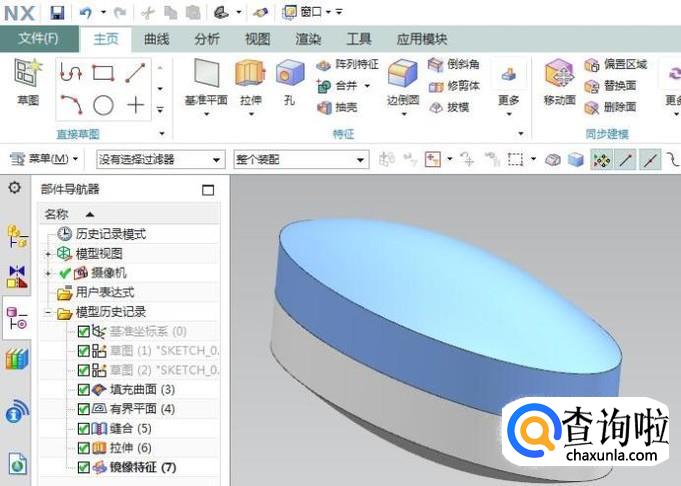

  如下图所示，
  还是镜像对话框，
  这次要选择“镜像平面”，
  看见红色五角星没，
  它所在的平面就是我们要选择的平面，
  最后永远别忘了点击“确定”，
  至此，
  一颗口香糖的模型就造好了，
  但是还没完呢？
  为了更形象一点，
  我们还是给它上色比较好一点。


• 019

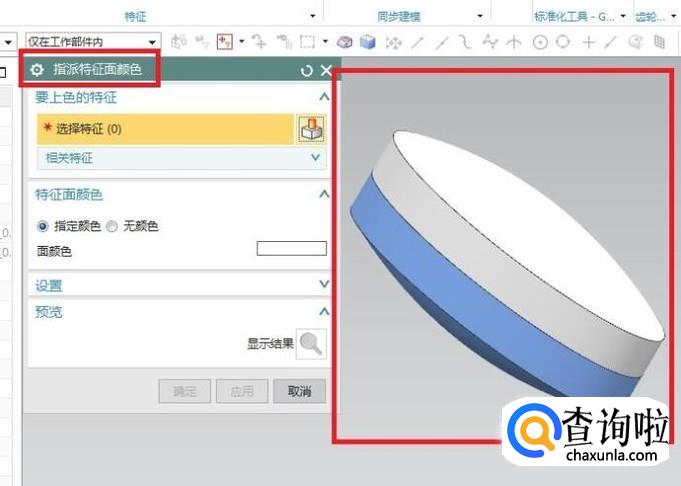

  如下图所示，
  鼠标左键选中需要上色的部位，
  单击鼠标右键，
  在弹出的下拉菜单中选择“指派特征颜色”，
  然后指定自己想要的颜色，
  就完成了。

  笔者是先指定青色，
  后面再指定白色。


• 020

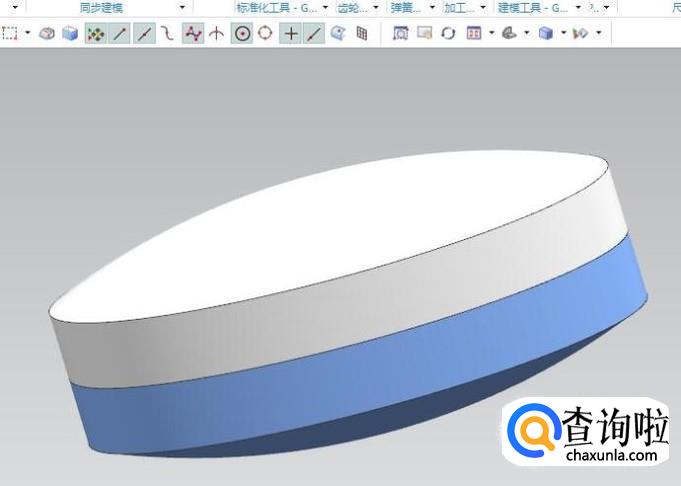

  如下图所示，
  一颗坚实型压片口香糖就这样出现在UG10.0中了。



工具/材料

电脑

UG10.0软件
