详细内容

• 01

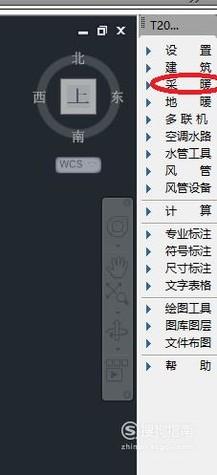

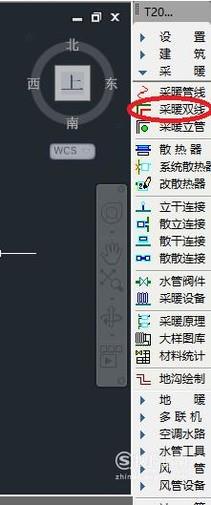

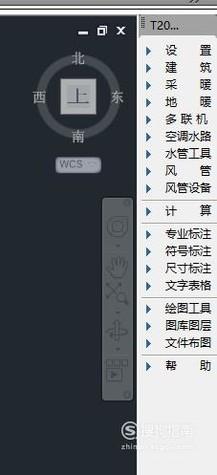

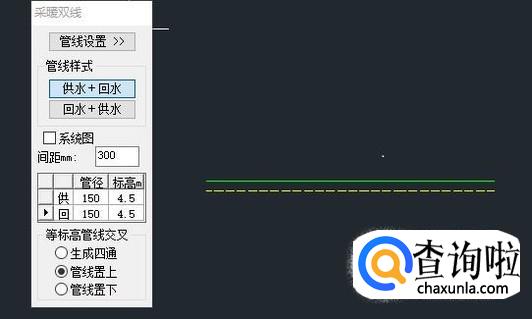

  打开天正暖通软件，并依次点击“暖通”→“采暖双线”，进入暖通管线绘制界面，如下图所示


• 02

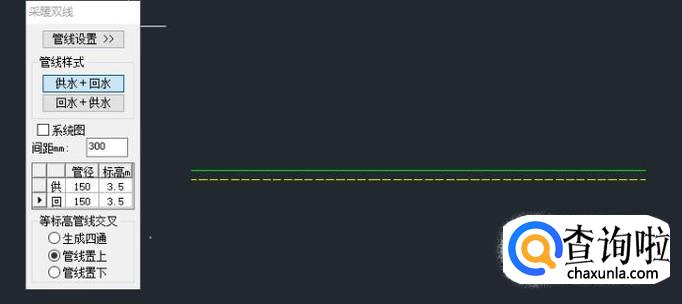

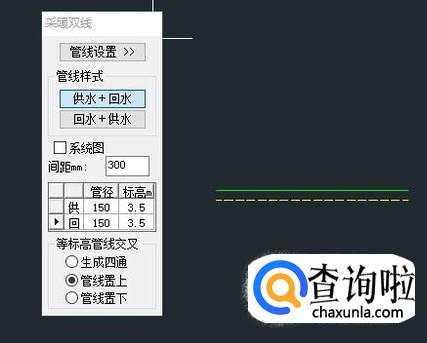

  在绘图区绘制三段标高不同的管线，如下图所示


• 03

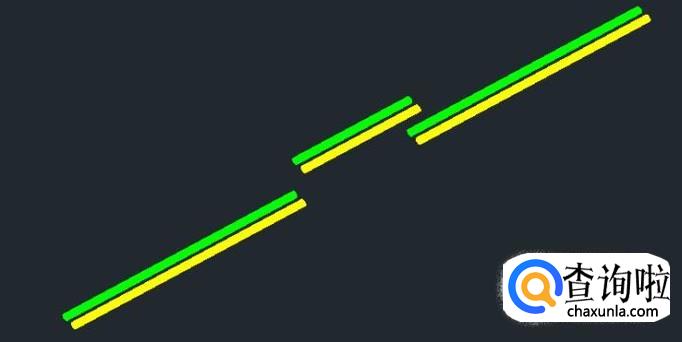

  在命令行输入“3DO”,进入“受约束的动态观察模式”，观察绘制好的三段管线，可以立体的看到，三段管线不在一个标高内，如下图所示


• 04

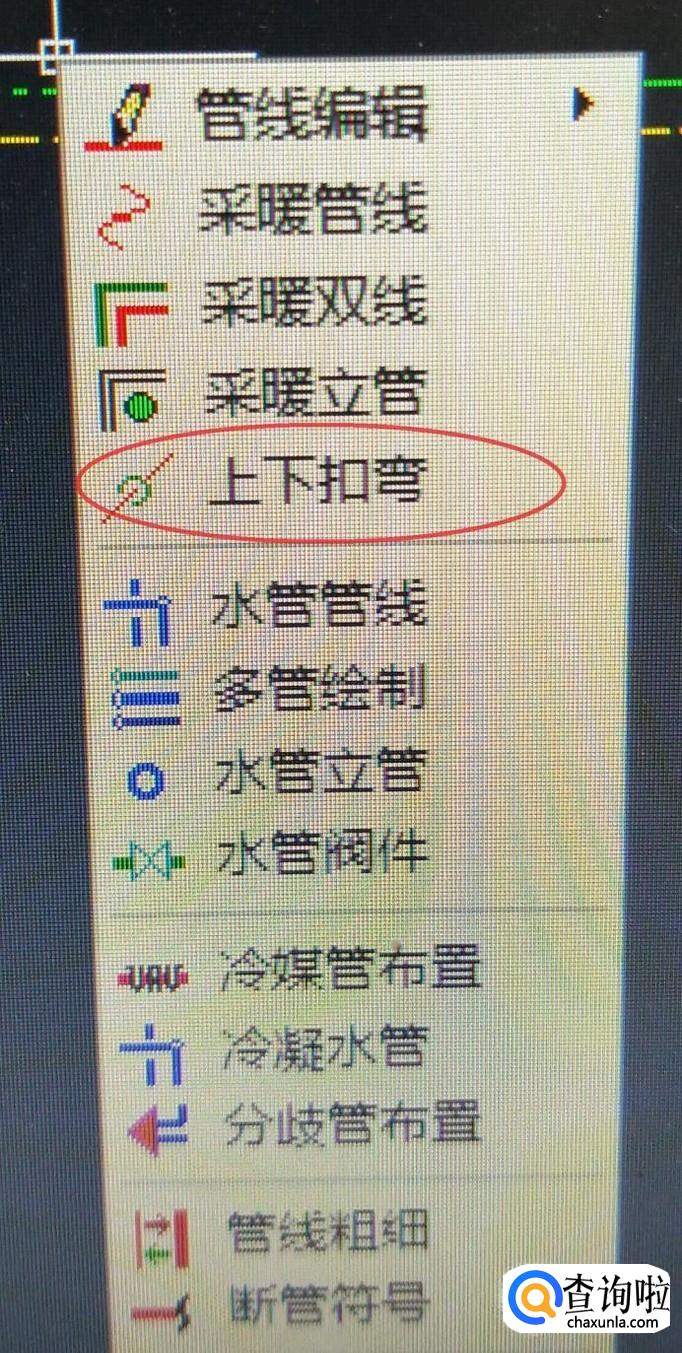

  返回绘制界面，点击一段绘制好的管线，鼠标右击，选择“上下扣弯”，在管线连接处点击插入点，如下图所示


• 05

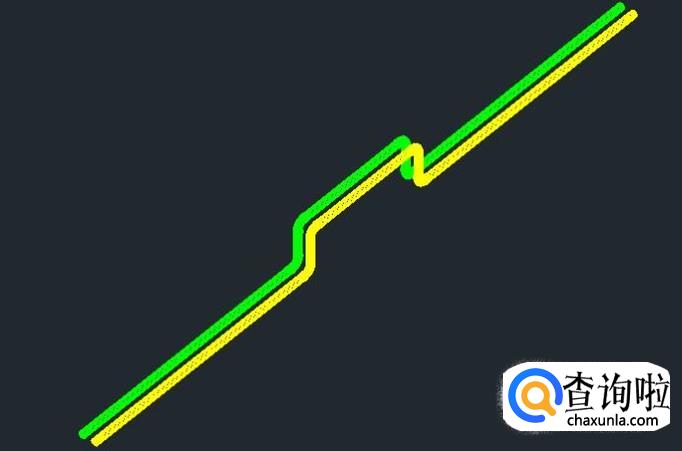

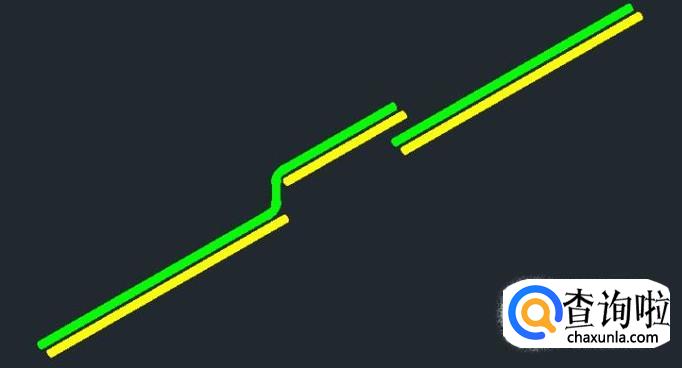

  在命令行输入“3DO”,进入“受约束的动态观察模式”，看绘制好的“上下扣弯”是否有错误的地方，如下图所示


• 06

  同样的方式，把所有管线有高差的地方都插入“上下扣弯”，插入后，如下图所示


• 07

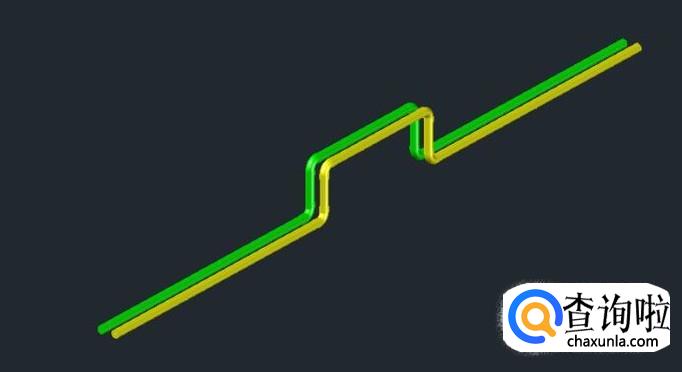

  在命令行输入“3DO”,进入“受约束的动态观察模式”，可以直观的看到自己绘制好的翻弯，如下图所示


• 08

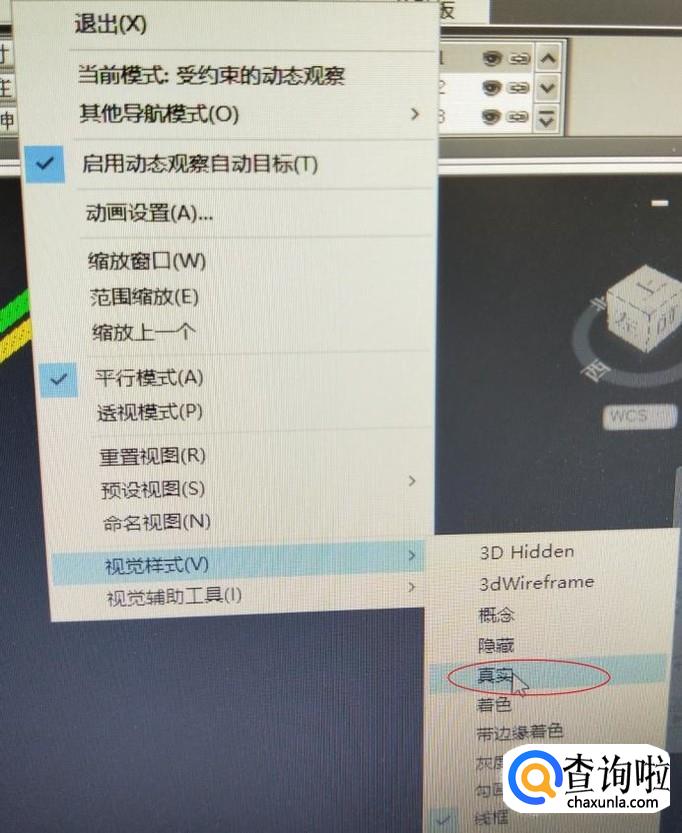

  最后，可以改变一下“视觉样式”，看一下自己绘制的管道；在“受约束的动态观察模式”下，点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示



工具/材料

CAD

天正暖通
