详细内容

• 01

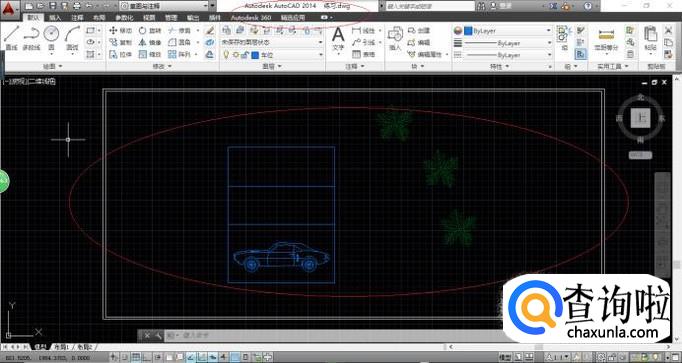

  启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求排除打印预览图形是空白的故障。


• 02

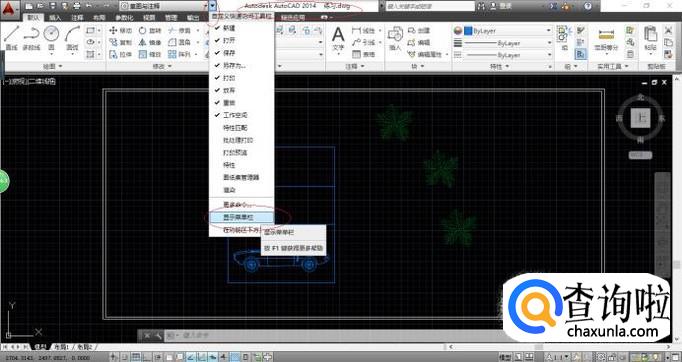

  如图所示，点击自定义快速访问工具栏向下箭头。弹出下拉列表选项，选择"显示菜单栏"项。


• 03

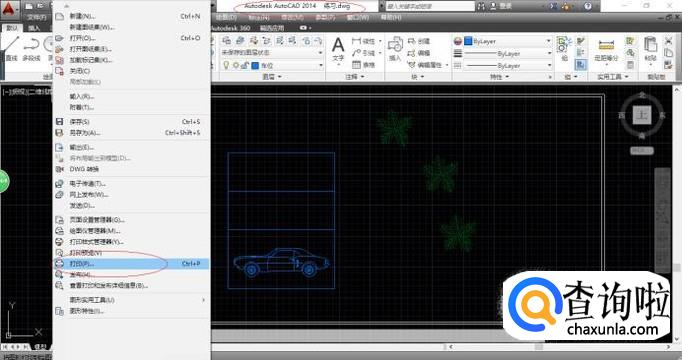

  唤出"系统菜单栏"区，如图所示。点击"文件"图标，弹出菜单选项选择"打印..."项。


• 04

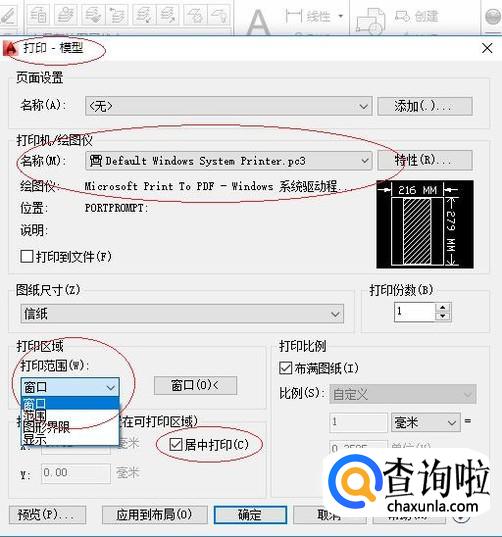

  如图所示，弹出"打印"对话框。点击"打印区域→打印范围"文本框向下箭头，选择"窗口"项。


• 05

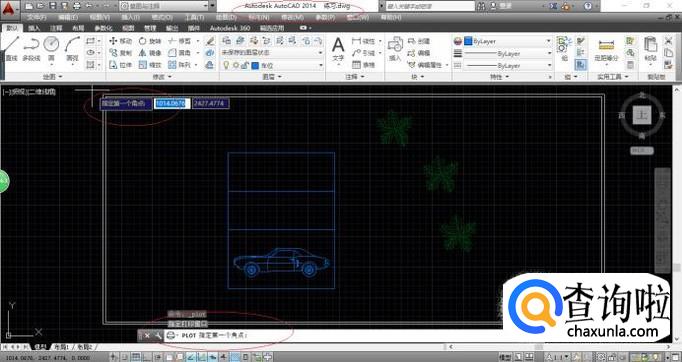

  命令窗口显示"PLOT 指定第一个角点"，如图所示。拾取窗口第一个角点，单击鼠标左键确认。


• 06

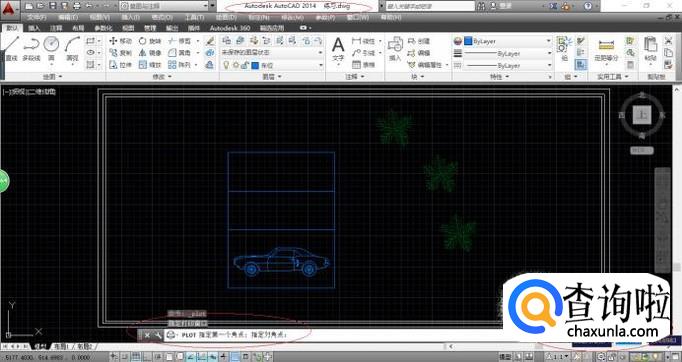

  如图所示，命令窗口显示"PLOT 指定对角点"。拾取窗口对角点，单击鼠标左键确认。


• 07

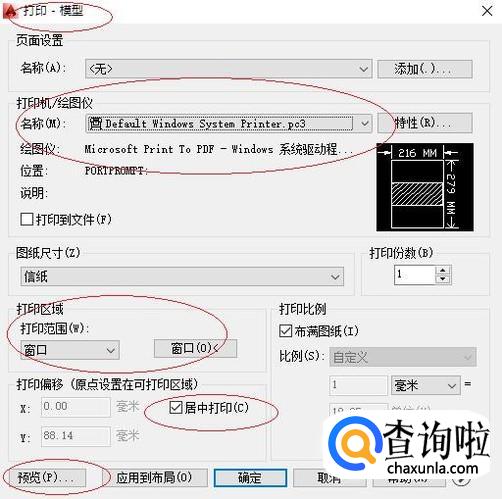

  选择打印偏移选项区，如图所示。勾选"居中打印"复选框，设置完成点击"预览..."按钮。


• 08

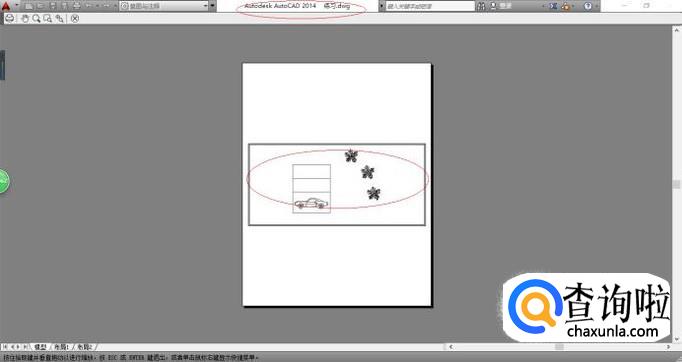

  如图所示，完成排除打印预览图形是空白的故障操作。本例到此结束，希望对大家能有所帮助。



工具/材料

AutoCAD 2014辅助设计软件
