工具/材料

creo

详细内容

• 01

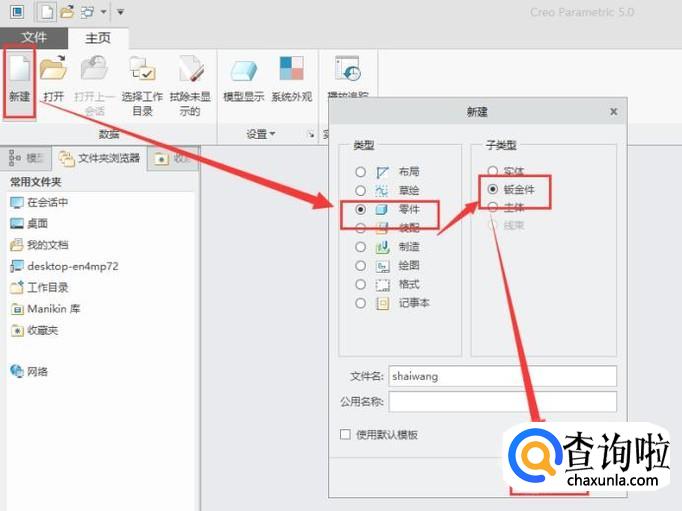

  打开creo软件，创建一个新的钣金件，如图所示。


• 02

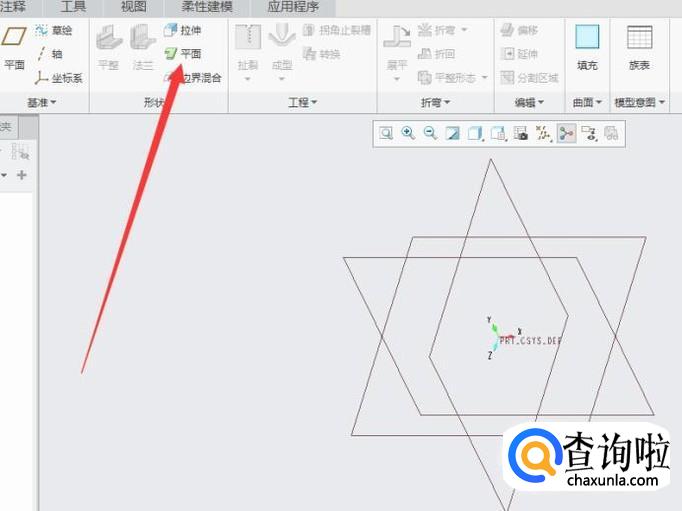

  点击“平面”，进入平面绘制界面，如图所示。


• 03

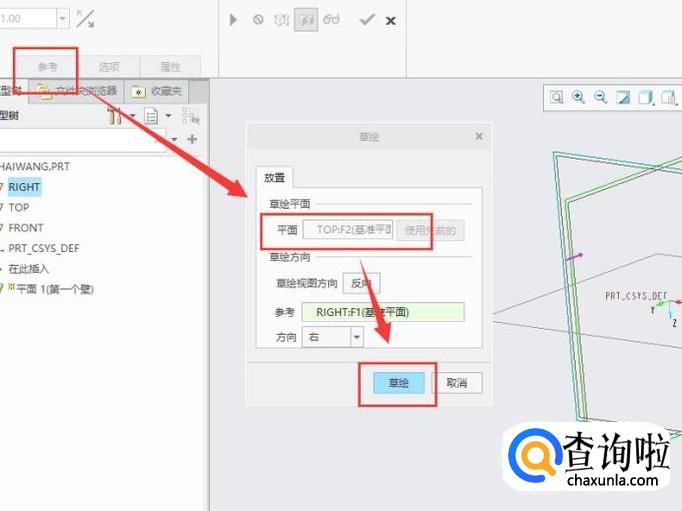

  进入之后，点击“参考”，将Top面设置为草绘平面，如图所示。


• 04

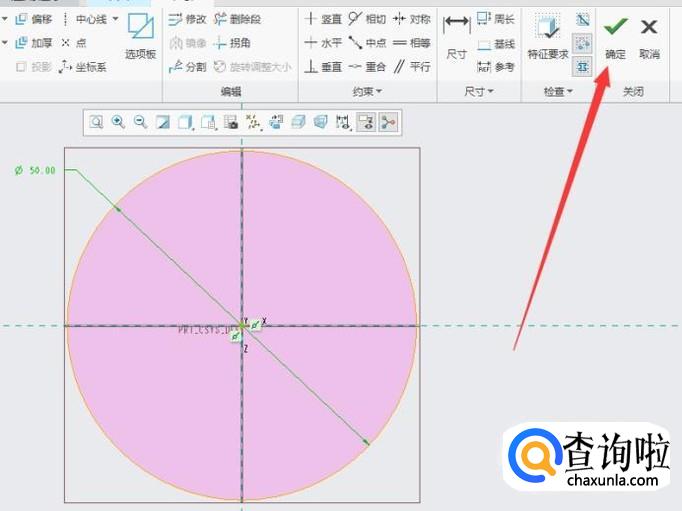

  在草绘界面绘制一个直径为50的圆，然后点击“确定”，如图所示。


• 05

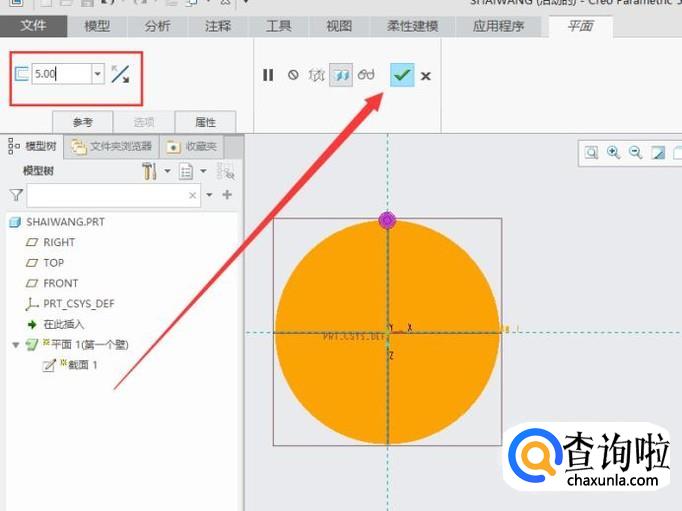

  将壁厚设置为5，然后点击绿色对勾即可，如图所示。


• 06

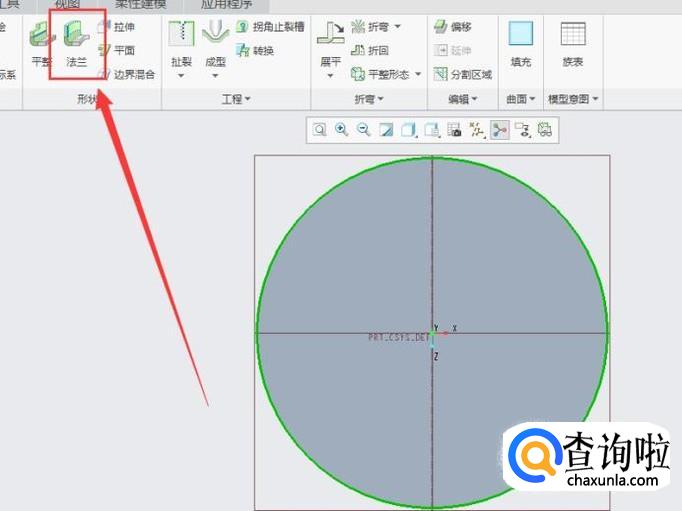

  选中圆边线，然后点击“法兰”命令，如图所示。


• 07

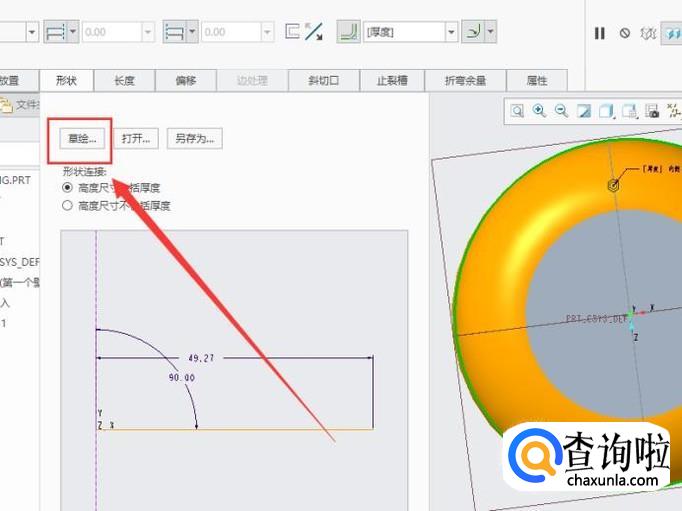

  进入之后，在形状功能界面找到“草绘”，点击并进入，如图所示。


• 08

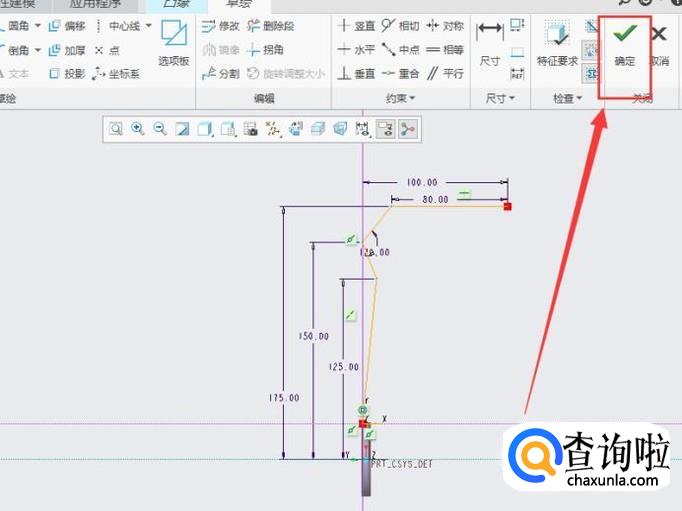

  绘制如图所示草绘图形，点击“确定”即可。


• 09

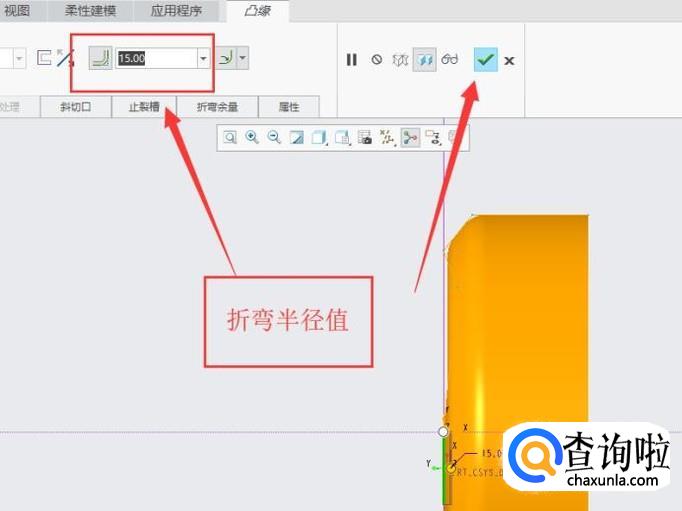

  返回到法兰界面，将折弯半径值设置为15，点击绿色对勾即可，如图所示。


• 010

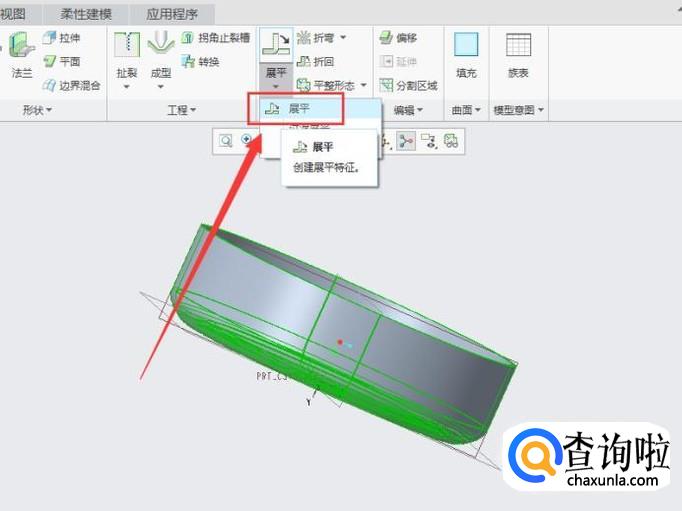

  点击“展平”按键，为打孔做准备，如图所示。


• 011

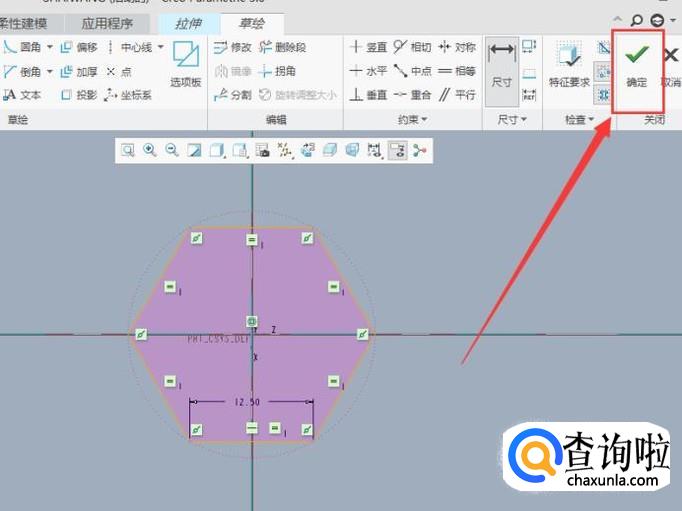

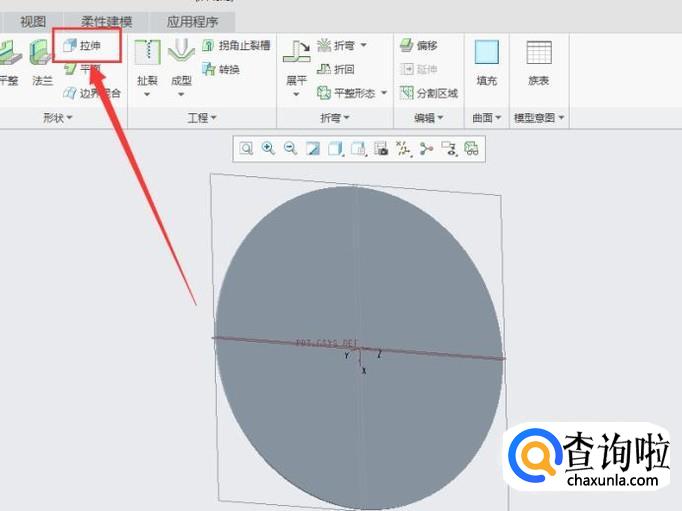

  点击拉伸命令，在圆心拉伸一个六边形双侧穿透切除材料，如图所示。


• 012

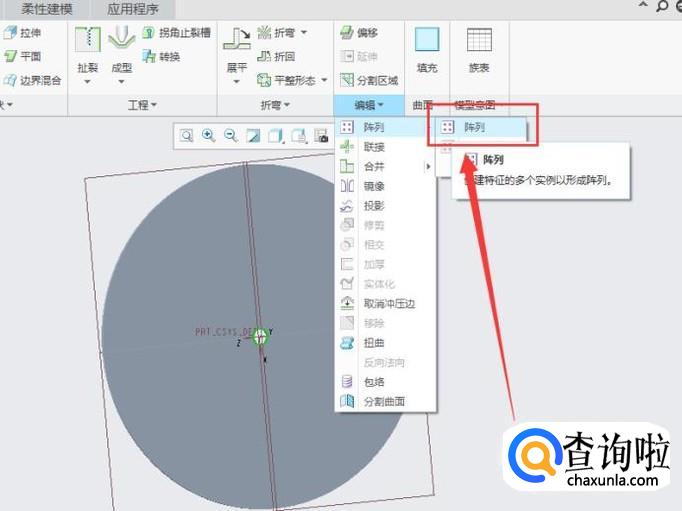

  选中刚刚做完的拉伸，然后找到“阵列”，点击并进入。


• 013

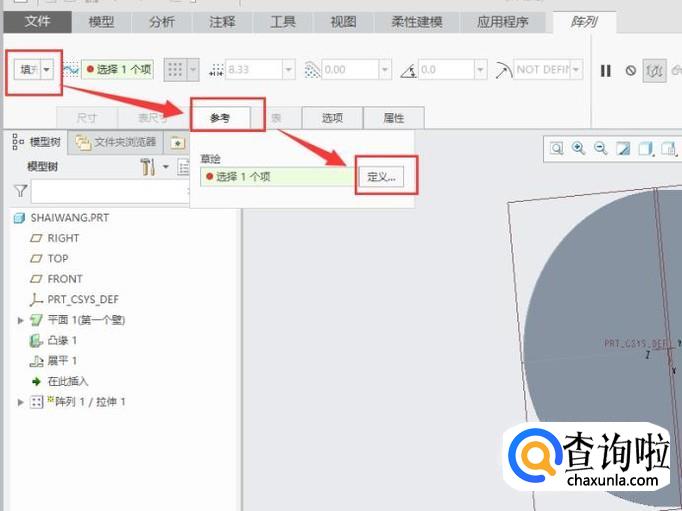

  进入之后，选择“填充”，然后对草绘平面进行定义，如图所示。


• 014

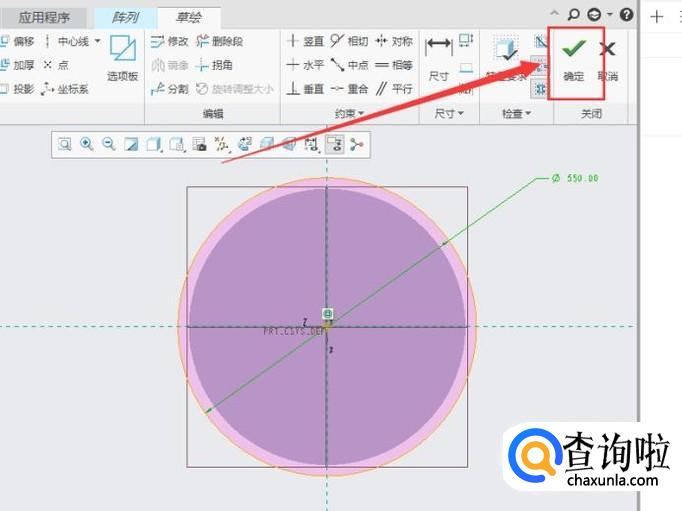

  进入草绘平面之后，绘制一个直径为550的圆，然后点击“确定”，如图所示


• 015

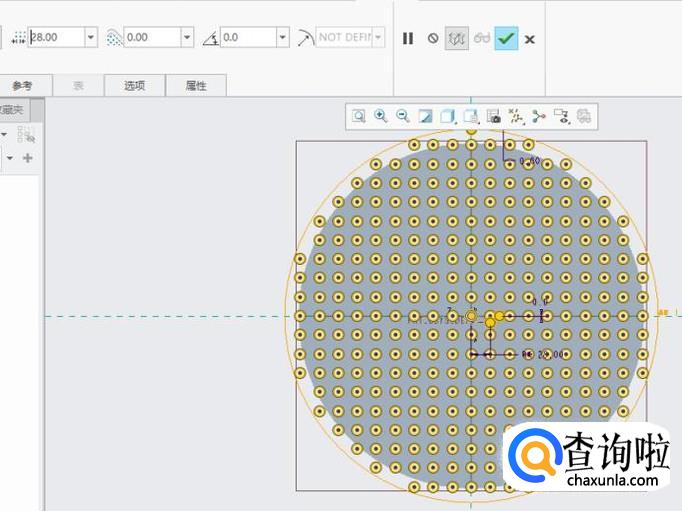

  返回到阵列页面，将阵列成员之间间隔设置成28，然后点击绿色对勾即可，如图所示。


• 016

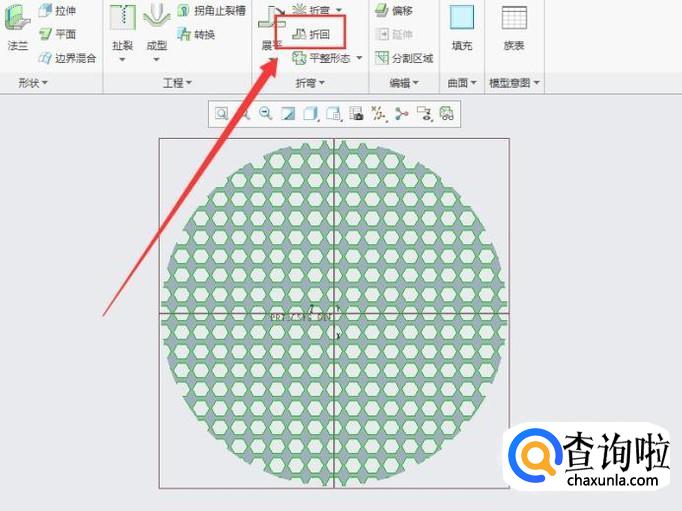

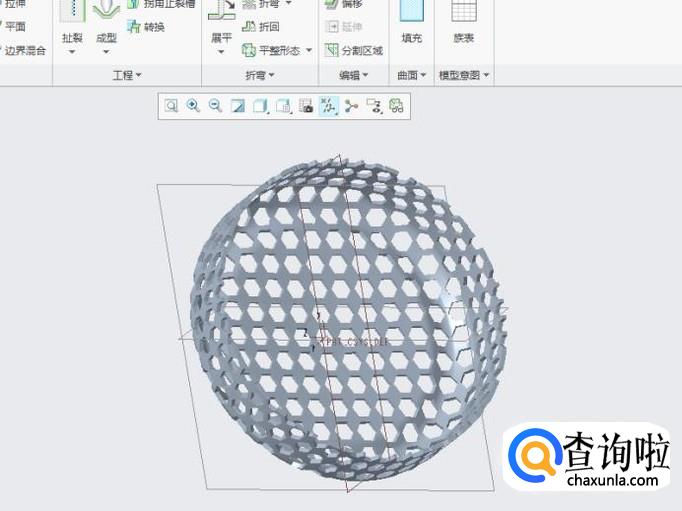

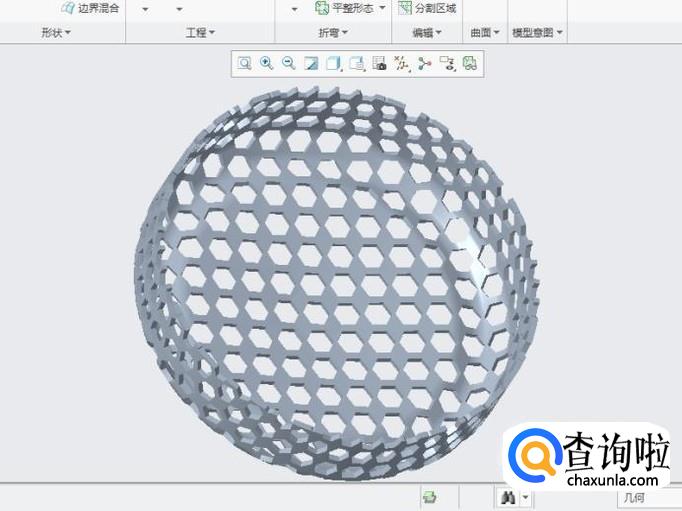

  点击“折回”命令，即可看到绘制好的喇叭筛网，如图所示。
