详细内容

• 01

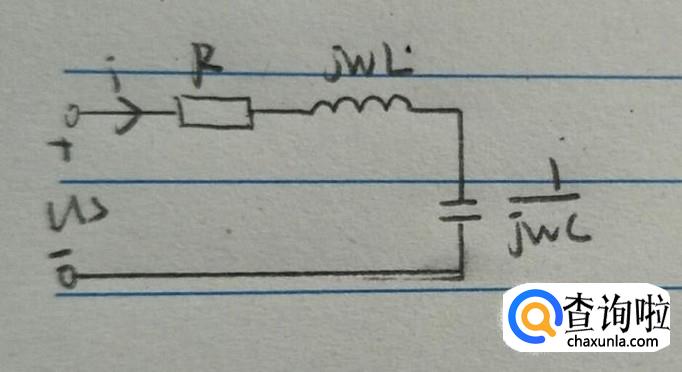

  串联谐振电路图如图所示，为一个电阻、一个电感、一个电容串联，接于一个端口，端口电压为Us


• 02

  串联谐振电路的阻抗Z(jw)=R+j(wL-1/wC)，当串联回路的电抗为零时，谐振发生。串联谐振在电路中有控制和调节谐振时电流和电压幅度的作用。


• 03

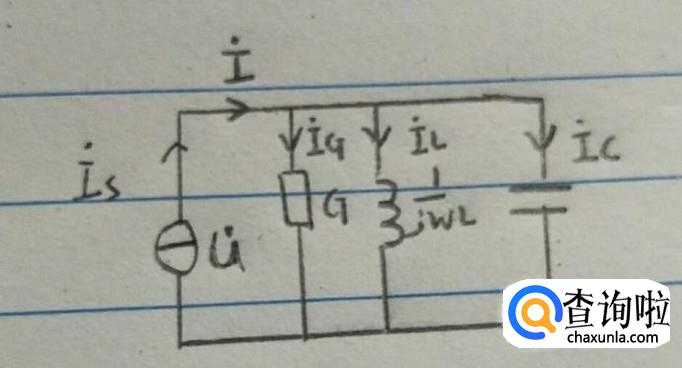

  并联谐振电路如图所示，为电压源、电阻、电感、电容并联的回路。


• 04

  并联谐振电路的阻抗Y(jw)=G+j(wC-1/wL)，输入电流i与电压U同相时，谐振发生。
