工具/材料

电脑

UG10.0软件

详细内容

• 01

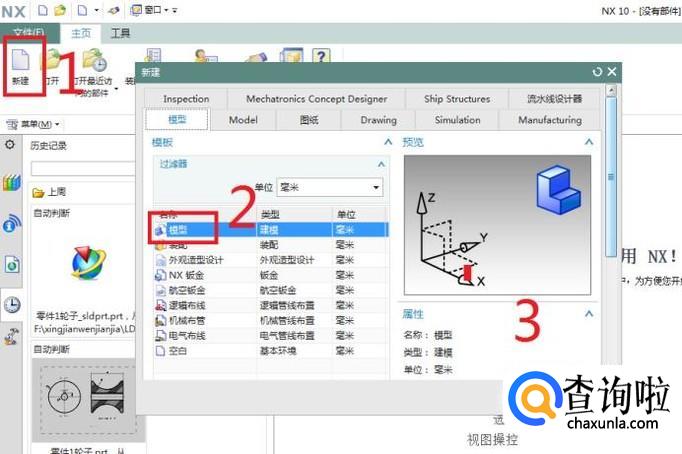

  如下图所示，打开UG10.0软件，新建一个模型文件。具体操作步骤可见下图红色数字。


• 02

  如下图所示，用拉伸命令造一个100x100x100的正方体作为后面的演示所用。


• 03

  激活“孔”命令，具体方式有两种。
  第一种方法：如下第一幅图所示，在工具栏中直接找到“孔”特征图标，点击它。

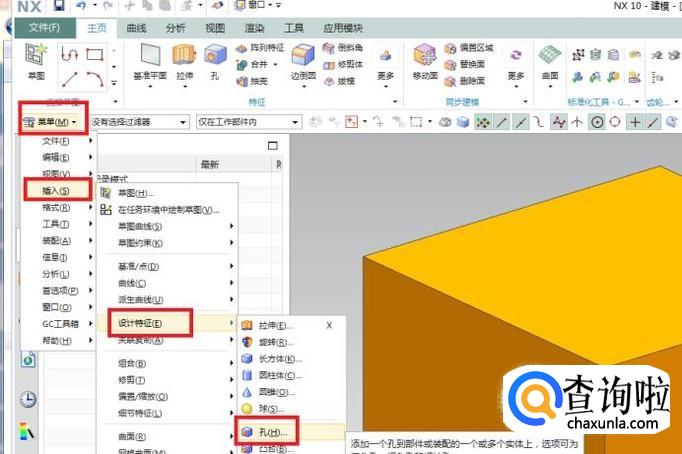

  第二种方法：如下第二幅图所示，执行【菜单】【插入】【设计特征】【孔】。
  以上两种方法任由你选。


• 04

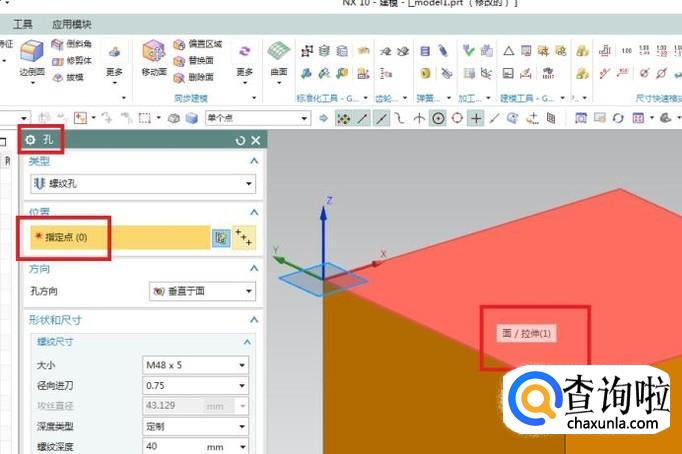

  如下图所示，软件弹出了“孔”对话框，注意红色框选，其中一个红色框选框住的是“指定点”，一个红色框选框住的是“面/拉伸（1）”，这两个红色框选就是这一步需要操作的内容。
  鼠标左键点击那个颜色变红的正方体上表面。


• 05

  如下图所示，完成第4步操作，就自动进入到草图工作状态。然后看下图红色框选，左边框住的是“草图点”对话框，右边框住的是一个“点”。


• 06

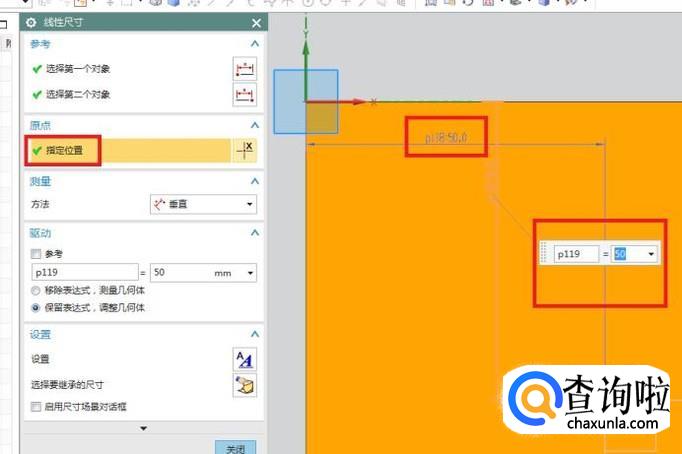

  如下图所示，关掉“草图点”对话框，然后通过修改尺寸来定位点的位置。
  如下图所示，笔者将两个尺寸都改成了50，这样一来，点就在正方体上边的正中间。


• 07

  如下图所示，关掉“线性尺寸”对话框，点击红色框选中的“完成”。


• 08

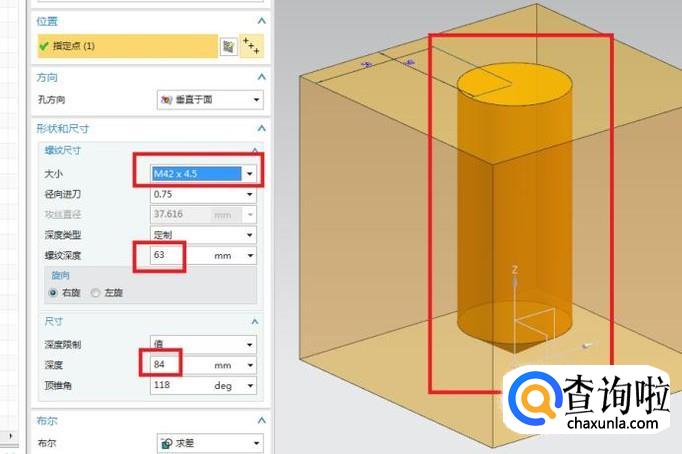

  如下图所示，回到了三维建模工作状态，然后见红色框选，左边三个框住的是默认的螺纹孔的参数，例如螺纹的大小、螺纹的深度、和孔的深度。右边框住的是预览的螺纹孔效果。


• 09

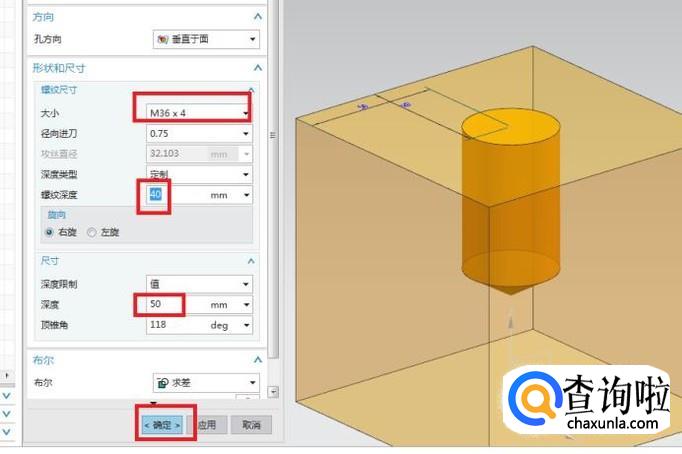

  如下图所示，红色框选中笔者将螺纹改成了M36x4、螺纹深度改成了40、然后尺寸深度改为50，之后点击“确定”。这就完了螺纹孔特征的插入。


• 010

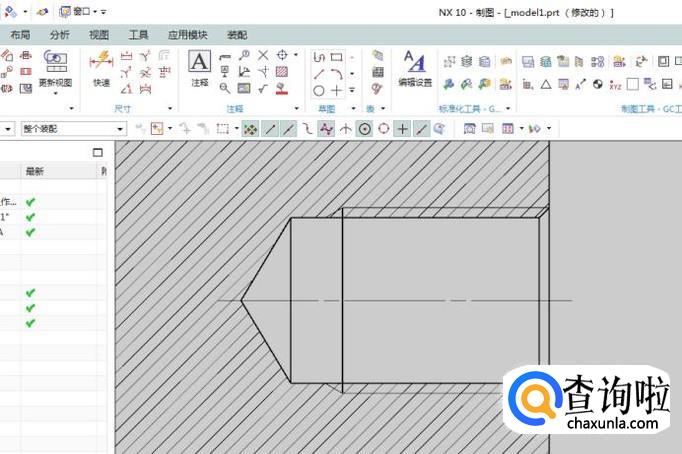

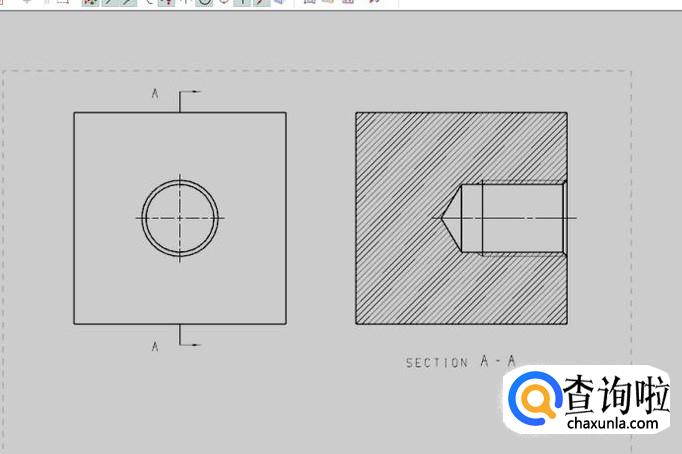

  如下图所示，这是换成制图模块，螺纹孔特征就很明显的看出来了。



特别提示

螺纹孔特征一般和工程图配合使用，如果想螺纹建模，则还是用“螺纹命令”
