详细内容

• 01

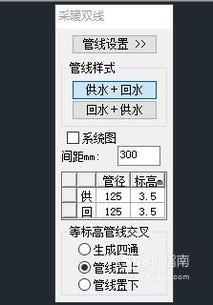

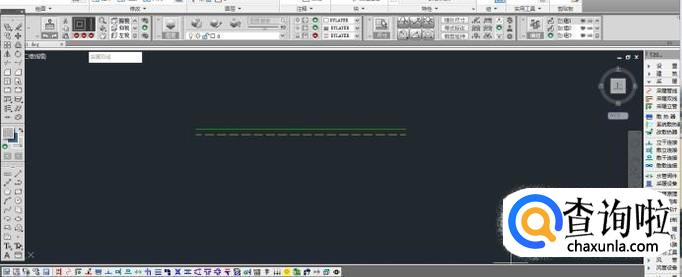

  打开天正暖通，并绘制一段简单的管线，如下图所示


• 02

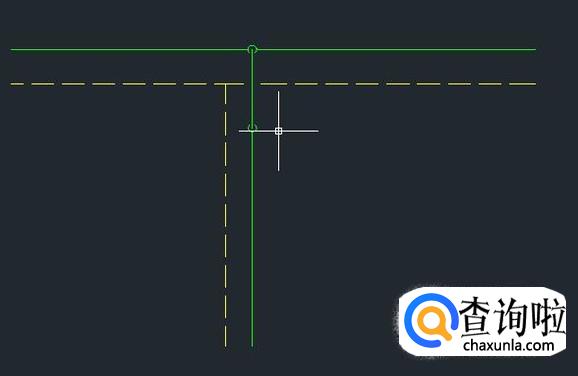

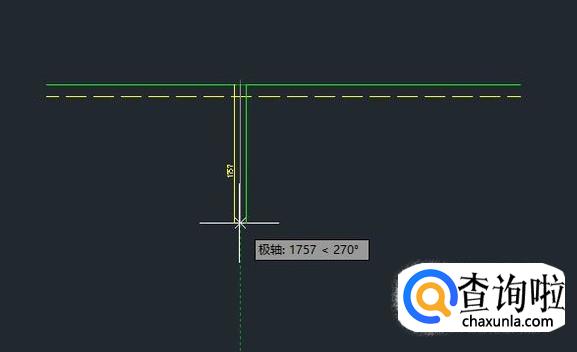

  在原有一段管线中间分出一段管径比原有管线管径小一号的管线，如下图所示


• 03

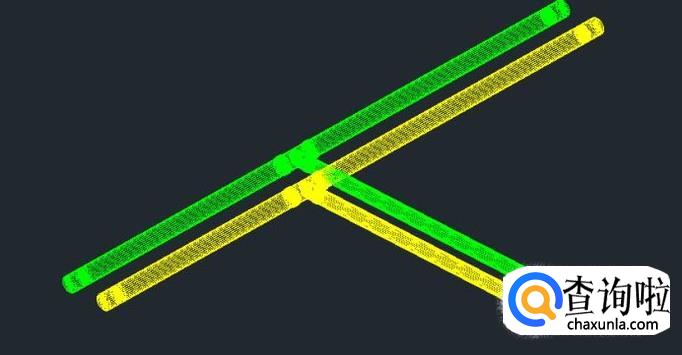

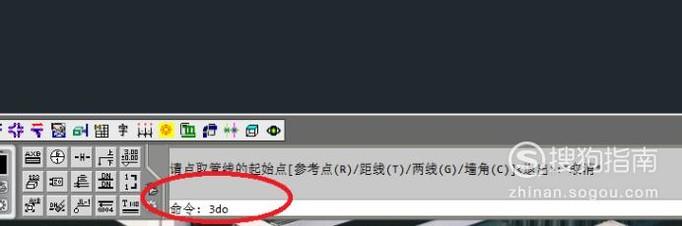

  在命令行输入“3DO”，进入“受约束的动态观察模式”，可以看见此时的管线分布情况，如下图所示


• 04

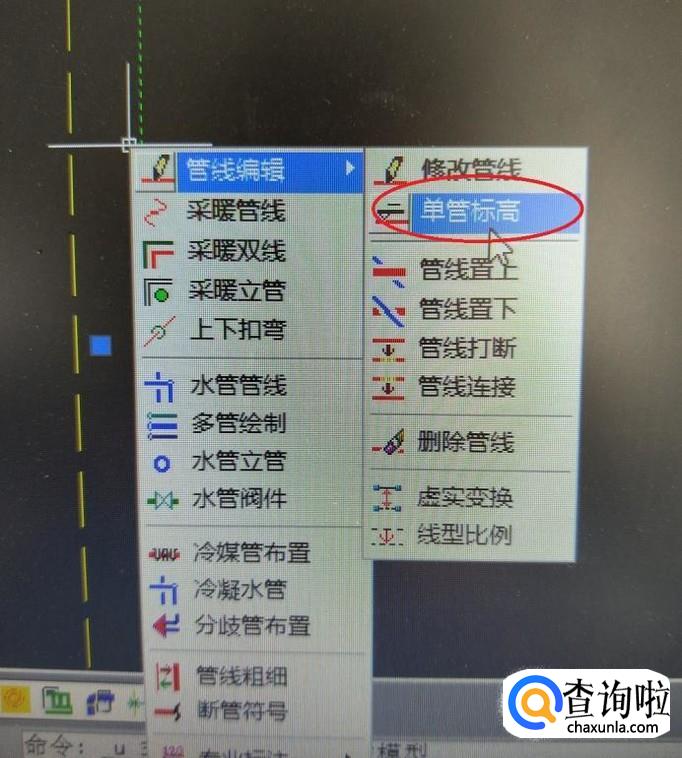

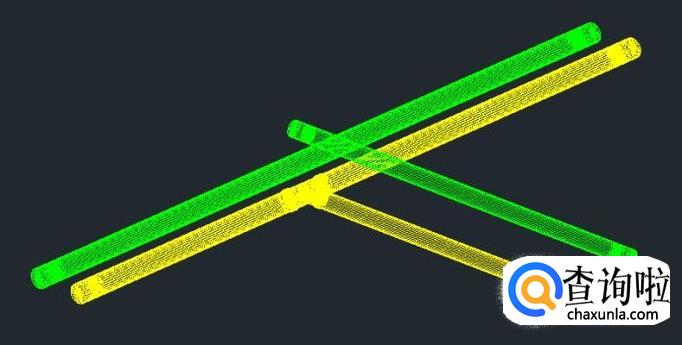

  点击如下图中的一根管线，右击鼠标选择“单管标高”，修改这一段管线的标高，修改后，进入“受约束的动态观察模式”，可以看见此时的管线分布情况，如下图所示


• 05

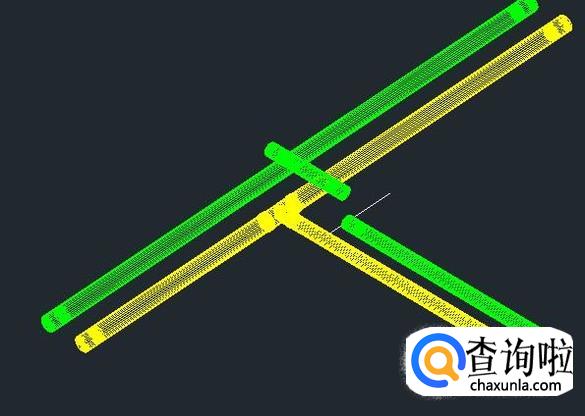

  绘制一条如下图的直线，直线距主管网的距离根据自己需要设置；然后在直线处打断修改过标高的管线，使之分成两段管线；用第四步的方法，把距离主管网远的一段管线的标高改变为与原来一致；进入“受约束的动态观察模式”，可以看见此时的管线分布情况，如下图所示


• 06

  在有高差的地方设置翻弯，设置完成后，如下图所示


• 07

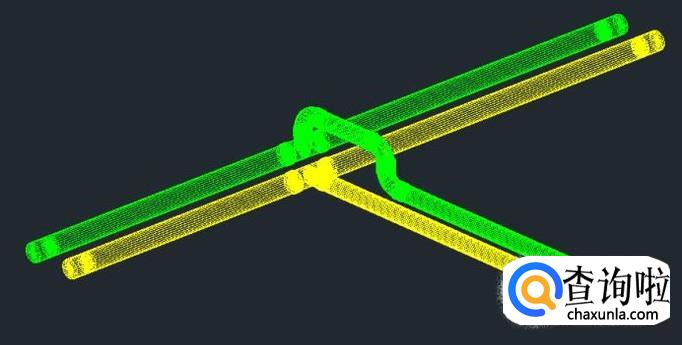

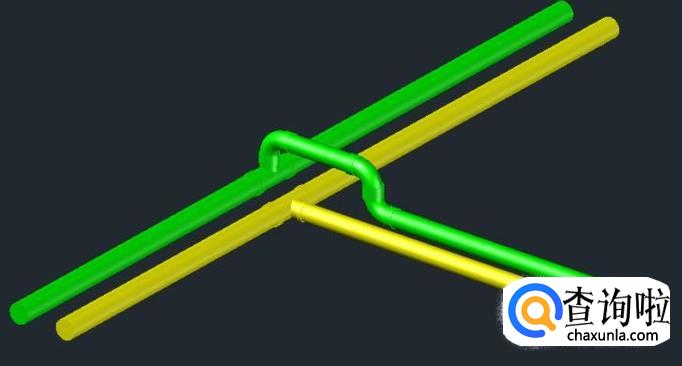

  在命令行输入“3DO”,进入“受约束的动态观察模式”，可以直观的看到自己绘制好的管线，如下图所示


• 08

  最后，可以改变一下“视觉样式”，看一下自己绘制的管道；在“受约束的动态观察模式”下，点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示



工具/材料

CAD

天正暖通
