简要回答

用CAD绘制完图形以后，就该考虑打印出图的问题了。下面我就来讲讲CAD图纸如何打印出图的问题。

详细内容

• 01

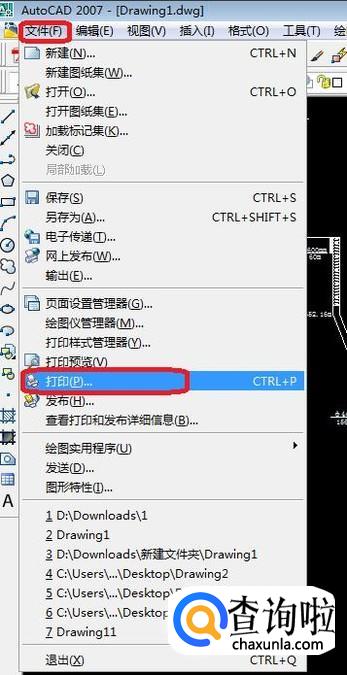

  首先，我们打开CAD，点击“文件”，“打印”。


• 02

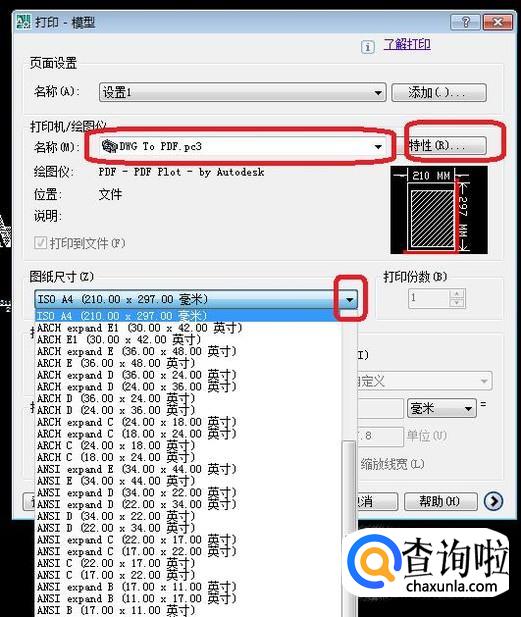

  出现“打印模型”面板，我们在里面设置一下，一般我们会选择把图形输出为PDF格式再出图，所以选择打印机名称为“DWG To PDF”，然后选择合适的图纸尺寸（适应图形大小，有些图纸要1:1出图）。点击“特性”可以自定义图纸尺寸。


• 03

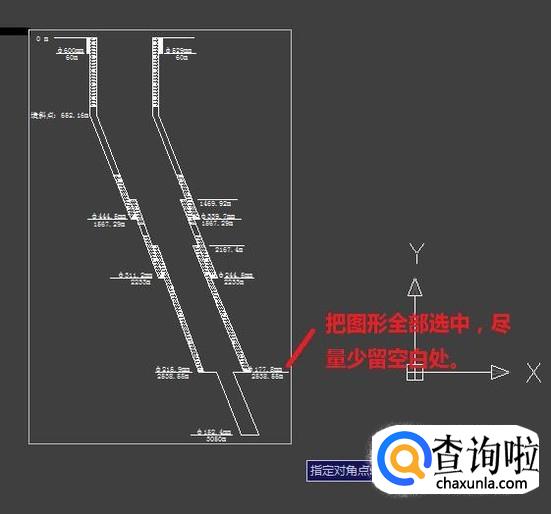

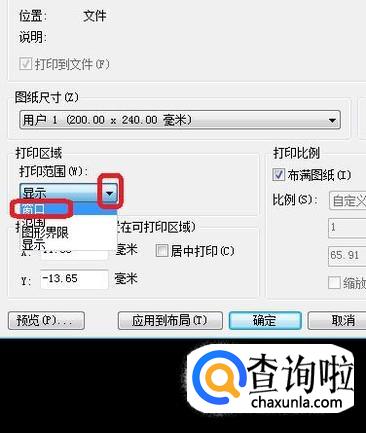

  设置完图纸后，我们设置打印区域，如图所示，打印范围选择“窗口”，然后在图形中把需要打印的范围选中，一定要尽量少留空白处。


• 04

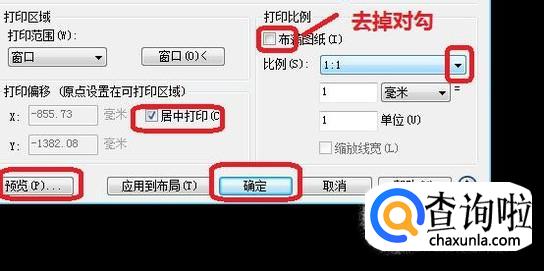

  然后，再进行其他设置，比如“居中打印”、打印比例等，如图所示，根据需要进行设置。确定之前，可以先预览一下效果，没问题的话就可以点击“确定”，选择位置保存了。


• 05

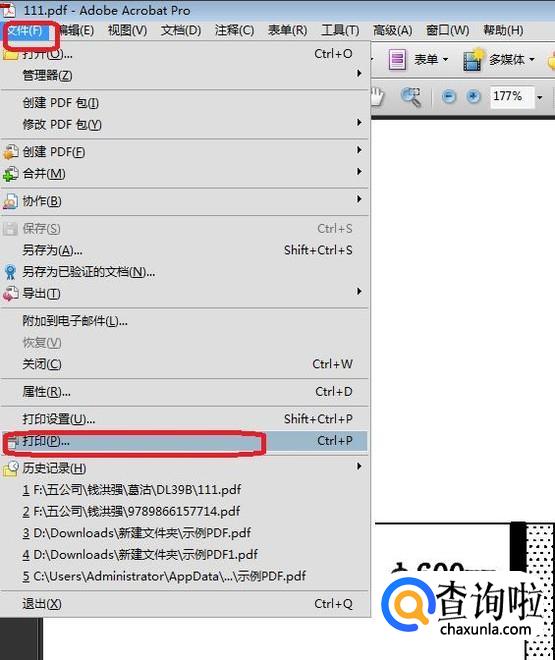

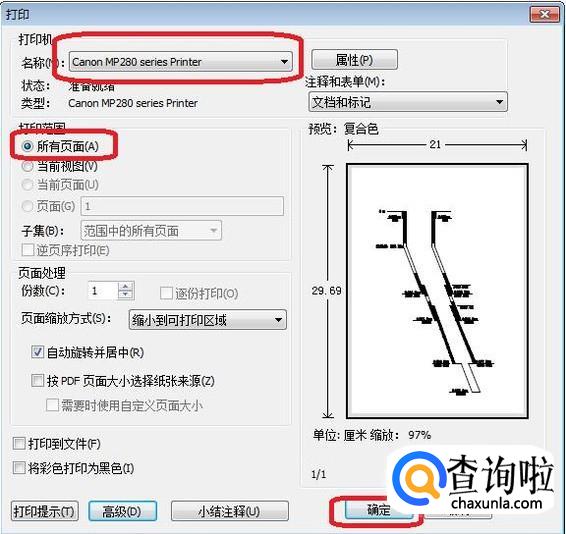

  这样，我们就得到了PDF格式的图形， 打开PDF，直接点击“文件”、“打印”就可以了，因为都设置好了，所以看一下右侧的预览效果没问题，直接确定就出图了。
