工具/材料

电脑，CAXA

详细内容

• 01

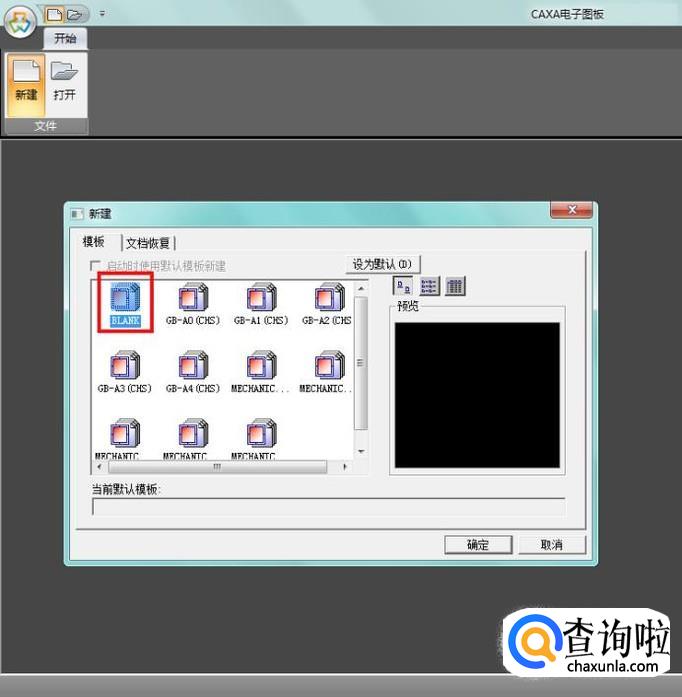

  首先打开CAXA软件，新建“BLANK”空白图纸；


• 02

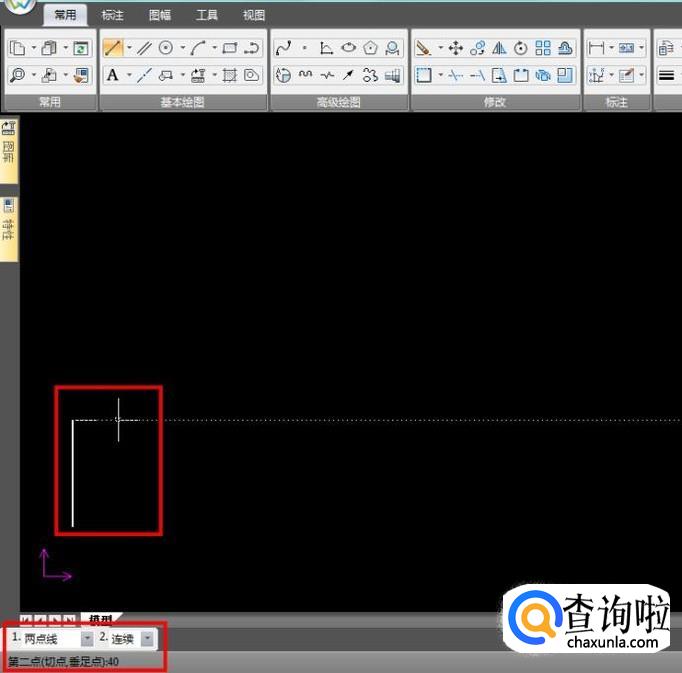

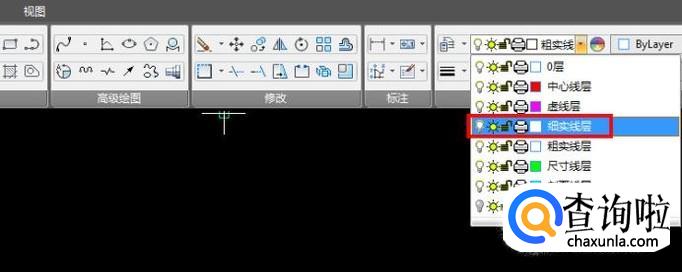

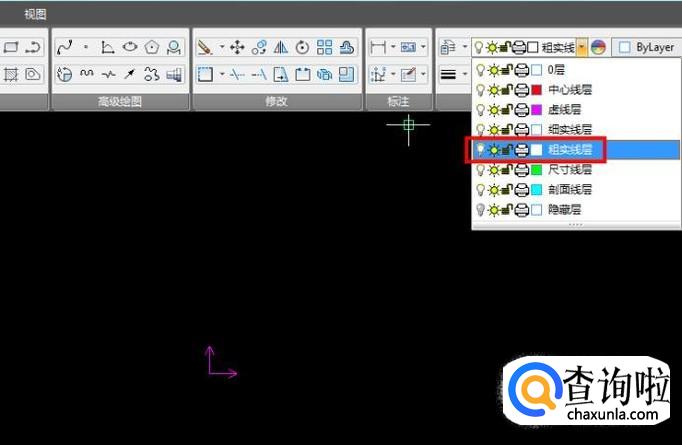

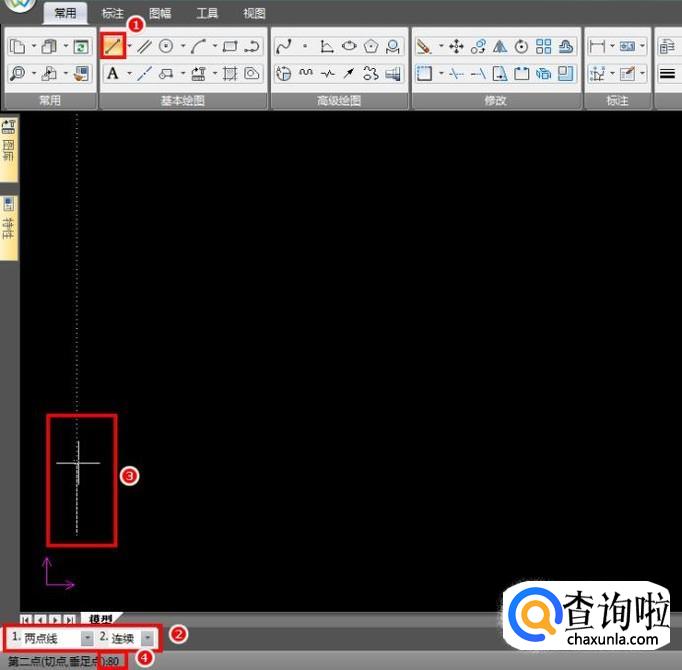

  调整图层为粗实线层，使用直线命令，选取图纸中一点开始绘制门框，先向上绘制80mm的直线；


• 03

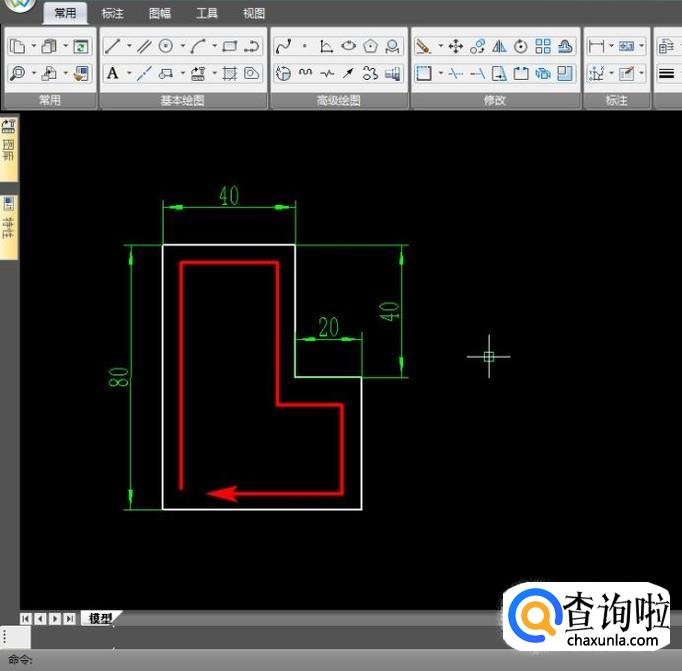

  再向右绘制长40mm的直线，依照图中尺寸顺时针绘制出一个封闭的L型；


• 04

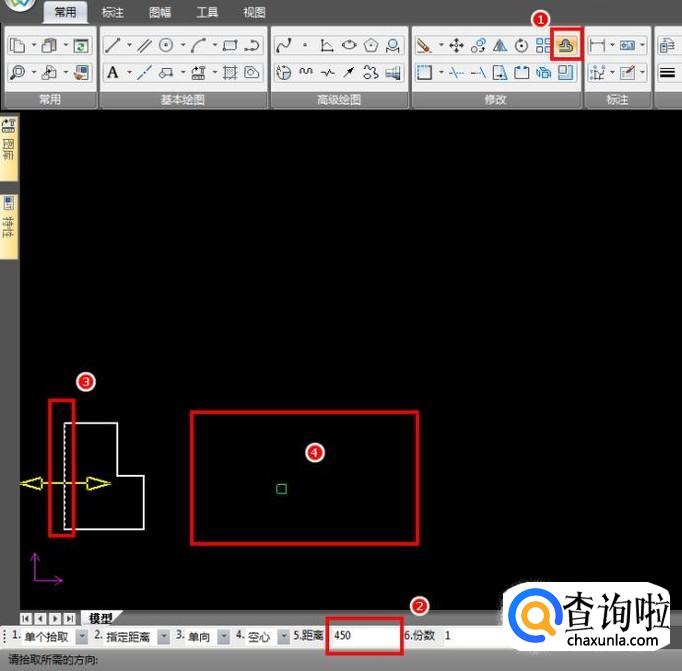

  使用等距线功能，以左边长80的直线为基准，距离450mm，做出一条对称轴；


• 05

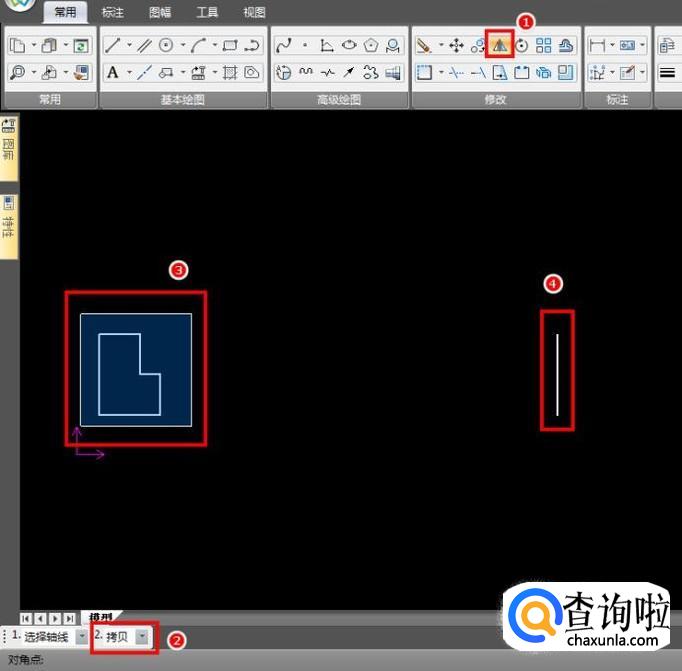

  使用镜像命令，利用刚刚做好的对称轴对门框做镜像操作，这样门框就做好了；


• 06

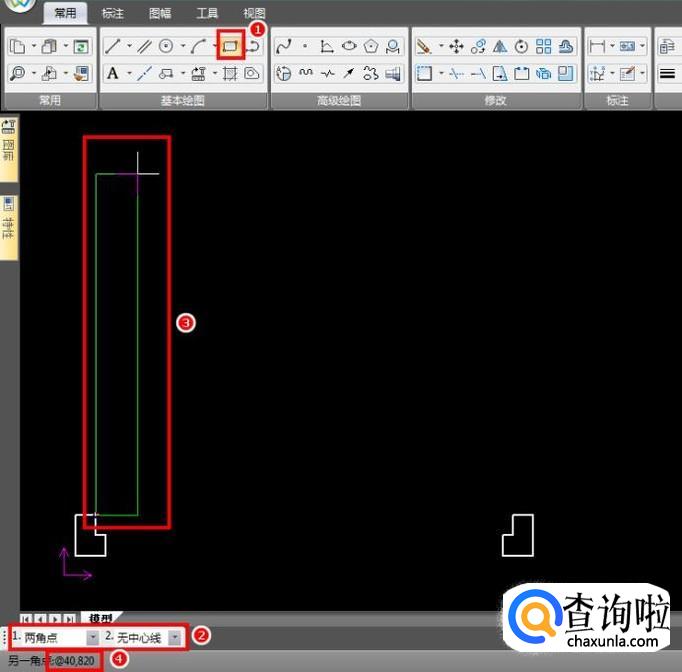

  接下来绘制门，使用矩形命令，以门框的右上角顶点为基准，向右上方绘制矩形，输入@40,820的相对坐标作为矩形右上角顶点的坐标，不加@是绝对坐标，会出错；


• 07

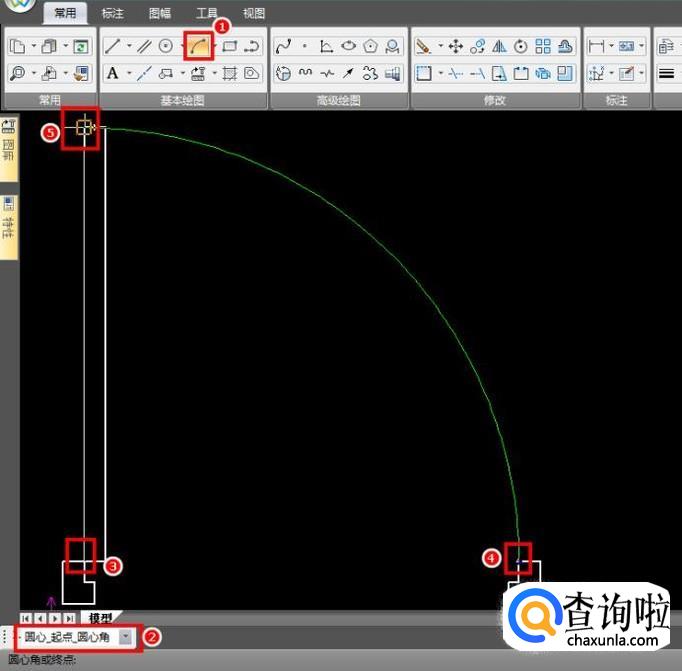

  切换图层为细实线层，用于绘制开门轨迹，按照图中点击顺序，以门的左下角为圆心，门框左上角和门的左上角为起点和终点，绘制圆弧，这样单门就画好了；


• 08

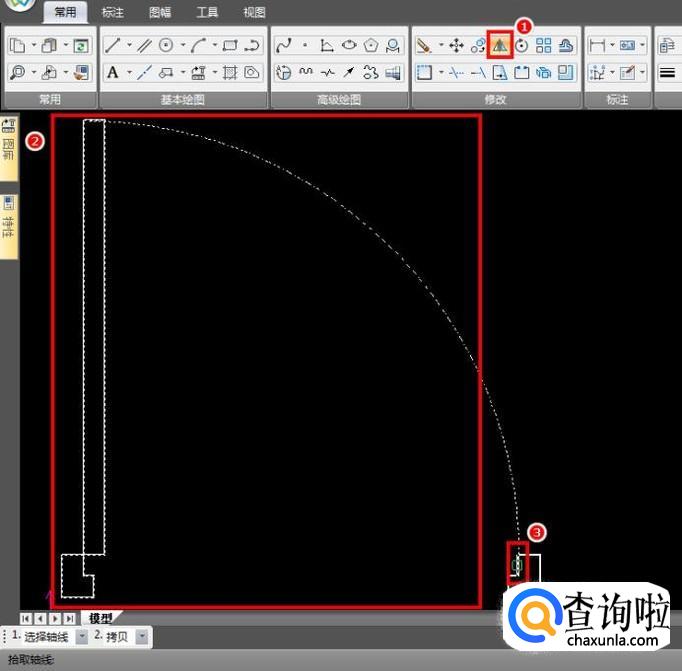

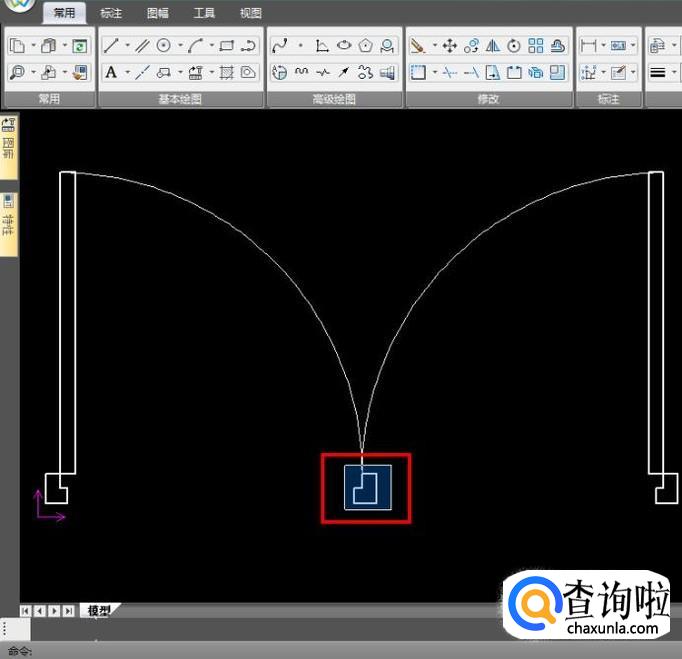

  双门的绘制可以借用单门，复制一个单门出来，使用镜像命令，除了右门框的部分作为镜像对象，以右门框的一条边为对称轴，做镜像操作；


• 09

  然后将中间多余的门框删掉，双门就画好了；


• 010

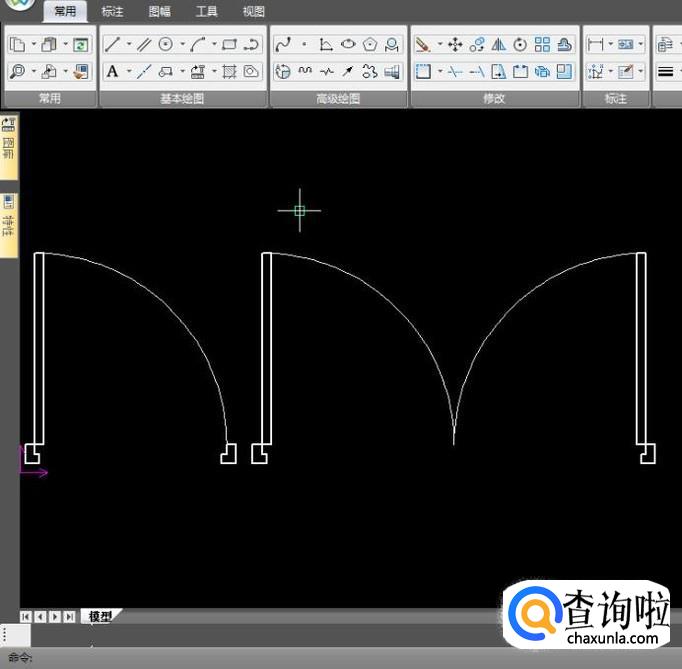

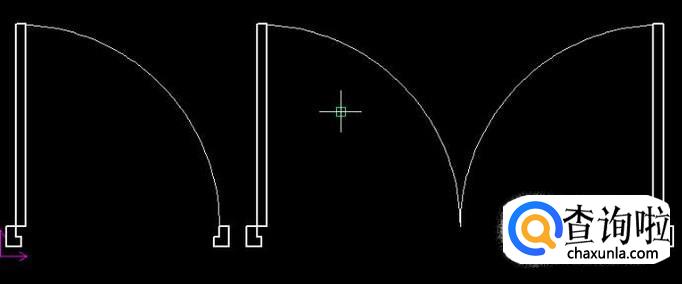

  最后将单门、双门放在一起，必要的话可以将它们做成两个块，方便画图时调用；



特别提示

门的尺寸根据具体情况调整即可；
