　　我们在用CAD做设计的时候，有时需要用到一些图片素材，那么怎么将这些素材图片插入到CAD文件当中呢？这是个问题？没关系，下面笔者就告诉大家具体怎么操作。

电脑

CAD2012软件

01

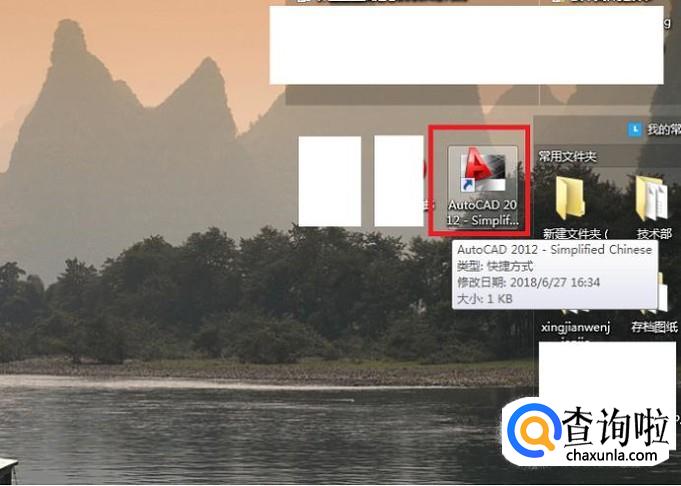

找到CAD启动图标，打开ACD2012。（笔者的启动图标是在桌面上，所以你们知道的！！！）
说明一下为什么是CAD2012，因为笔者用的就是这个版本，但是工作空间是经典版本的，所以放心，这里的方法别的版本的CAD也能使用。
02

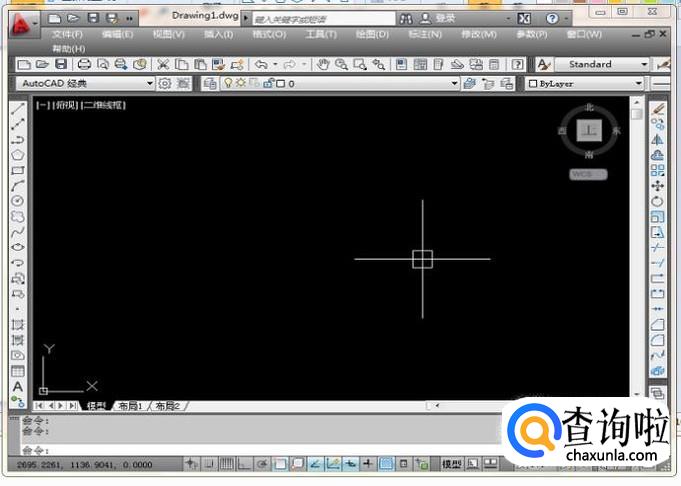

如下图所示，成功打开CAD2012。
03

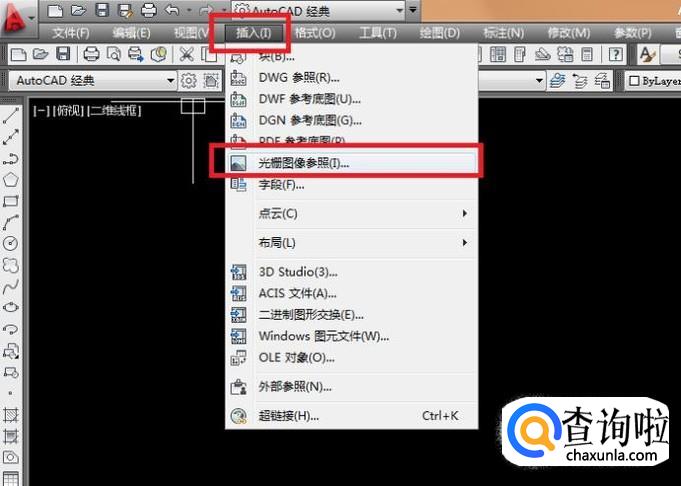

如下图所示，执行【插入】【光栅图像参照】。注意看红色框选。
04

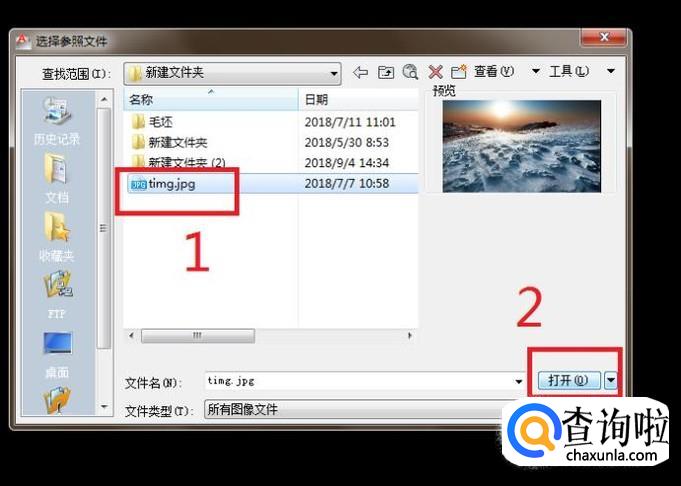

上一步点击【光栅图像参照】之后，就会弹出下图所示的“选择参照文件”对话框，在这个对话框中找到我们需要插入的图片，选中它，如下图1号红色框选，然后如下图所示2号红色框选，点击“打开”。
05

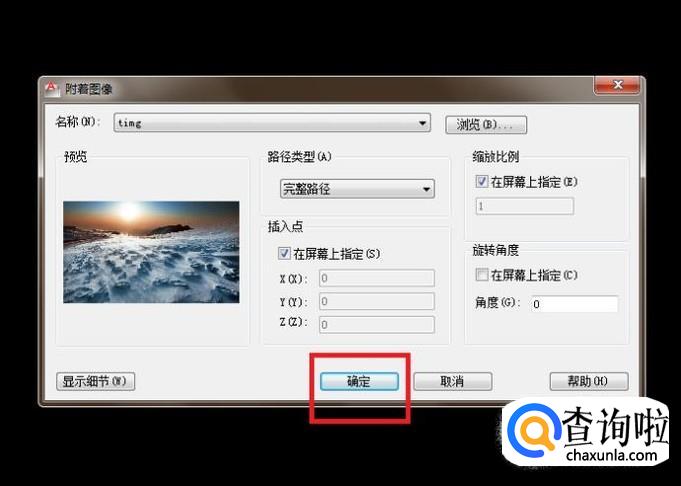

然后如下图所示，“选择参照文件”对话框变成了“附着图像”对话框，然后看下它的主要信息，一个插入点和一个缩放比例，默认的都是“在屏幕上指定”，笔者觉得没什么需要更改的，所以直接点击“确定”
06

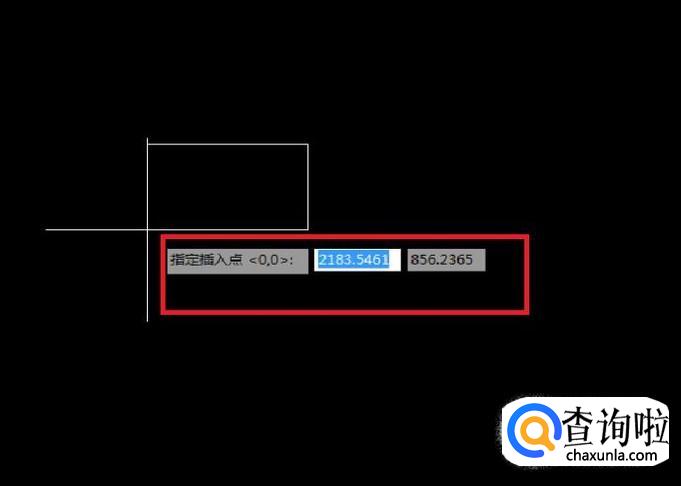

回到了CAD工作屏幕，看看鼠标的提示（下图红色框选）：指定插入点（默认的坐标是0,0）。既然选择在屏幕上指定，那不就是随便点咯，点哪是哪？所以笔者在屏幕空白位置随后点了一下。
07

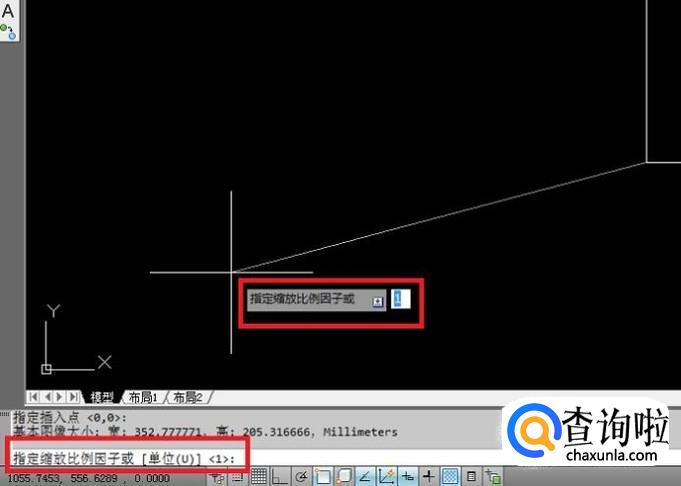

上一步随意点了一下鼠标左键，确定了插入点，这一步就是设置缩放比例了，默认的是1，笔者觉得挺好，所以直接按键盘上的“回车”键。
08

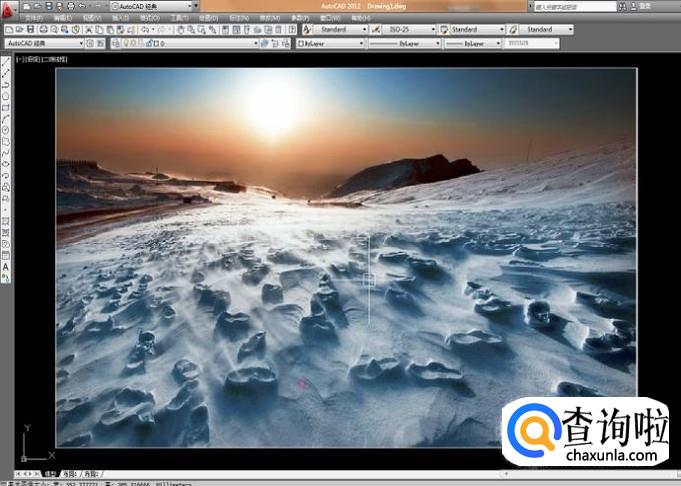

如下图所示，图片插入成功，这是笔者放大视图的结果。
