如何用SolidWorks造一个吸盘式的“玩具箭”？

知识问答小编

0次浏览

2022-10-24 22:28:25

最佳经验

本文由作者推荐

简要回答

　　还记得小时候玩过的塑料弓箭吗？

　　其中的箭头是吸盘式的，

　　一射到玻璃上就会吸住，

　　今天笔者就用SolidWorks造一个这样的玩具箭。

详细内容

01

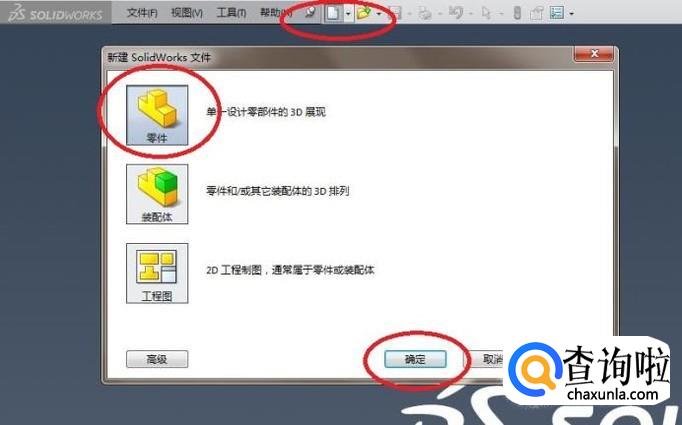

如下图所示，
打开SolidWorks软件，
新建一个空白的零件文件。

具体可见下图【新建——零件——确定】
02

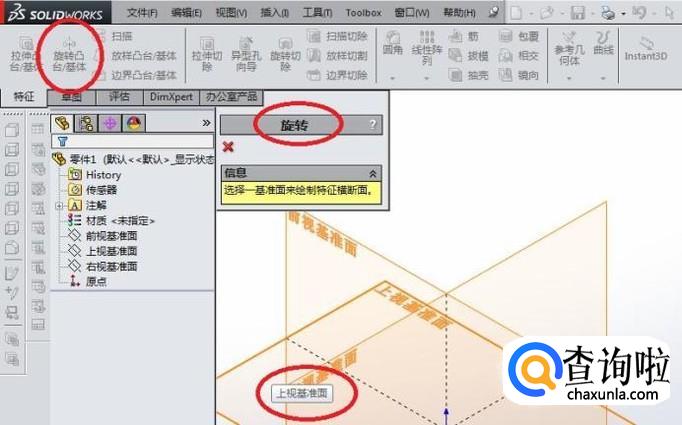

如下图所示，
点击工具栏中的“选择凸台/基体”图标，
弹出一个“旋转”对话框和三个基准面，
点击其中的“上视基准面”。
03

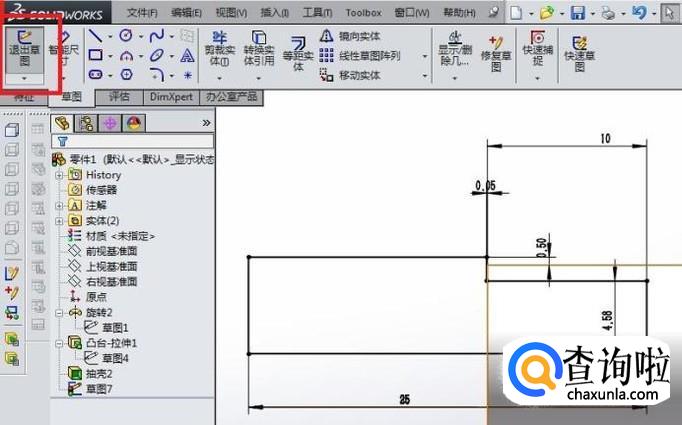

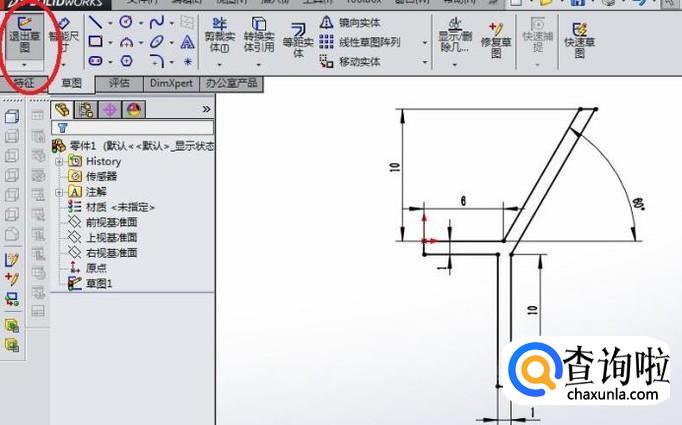

如下图所示，
进入到草图状态，
画一个如下图所示的草图，
最后点击工具栏中的“退出草图”。
04

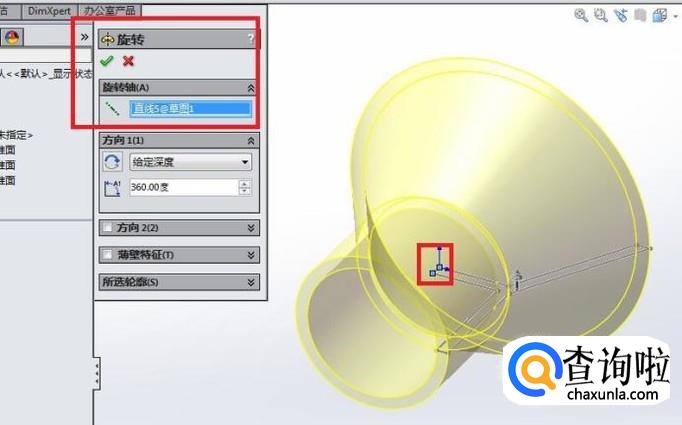

如下图所示，
回到“旋转”对话框，
指定红色框选中的线段为旋转轴，
就可以看到预览的效果了，
最后点击对话框左上角的√，
完成箭头吸盘的创建。
05

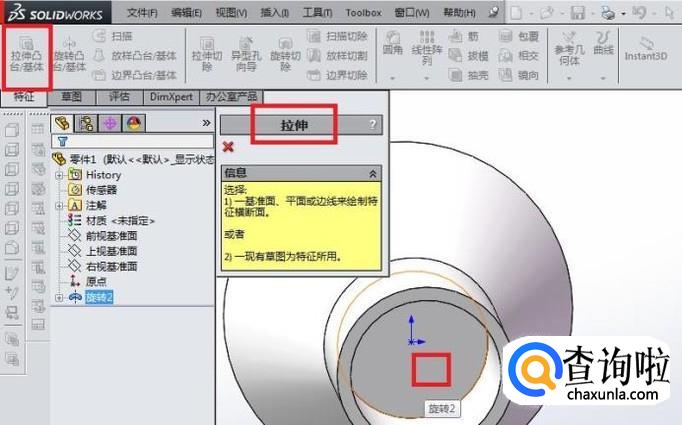

如下图所示，
点击工具栏中的“拉伸凸台/基体”图标，
弹出给“拉伸”对话框，
点击红色框选所在的平面为草图平面创建草图。
06

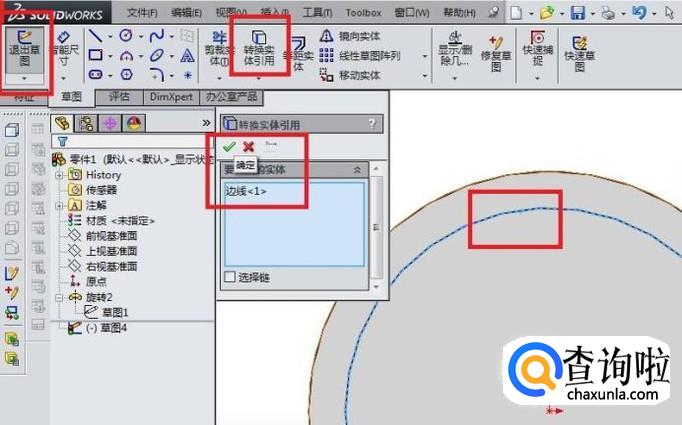

如下图所示，
点击工具栏中的“转换实体引用”图标，
弹出“转换实体引用”对话框，
在实体中点击红色框选中的圆（边线1），
点击对话框左上角的√，
完成草图圆的绘制，
点击工具栏中的“退出草图”。
07

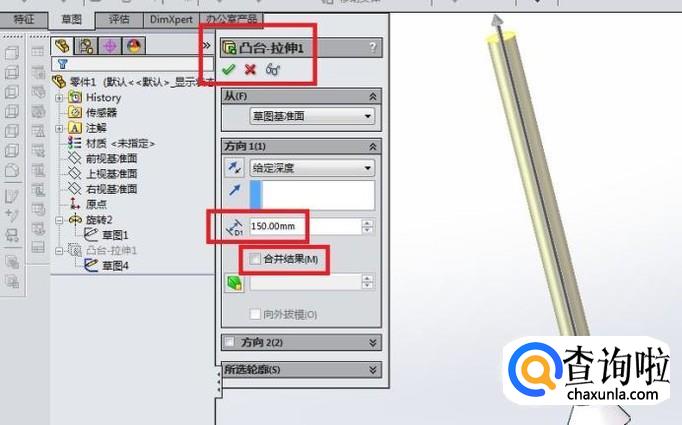

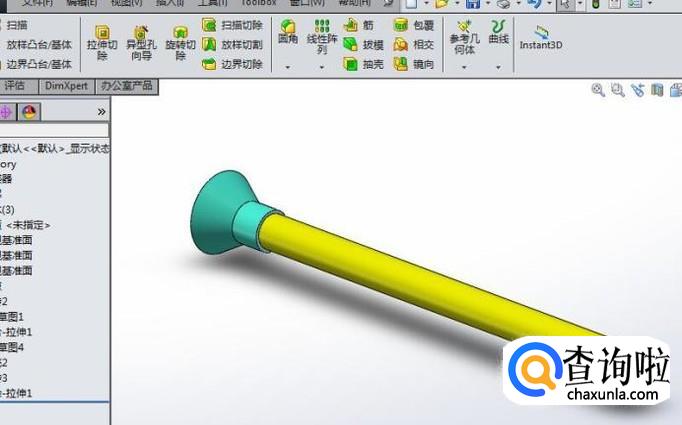

如下图所示，
回到了“凸台-拉伸”对话框，
设置拉伸高度150mm，
不要勾选“合并结果”，
最后点击对话框左上角的√，
完成箭杆的主体创建。
08

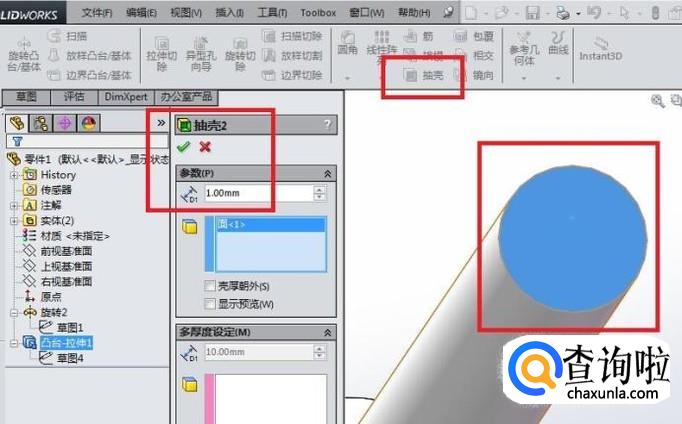

如下图所示，
点击工具栏中的“抽壳”图标，
弹出一个“抽壳”对话框，
选选择红色框选中的变成蓝色的平面，
参数中改成1.00mm，
最后点击对话框左上角的√，
完成抽壳操作。

说明一下，
因为玩具箭的箭杆是空心的，所以这里做一下抽壳处理。
09

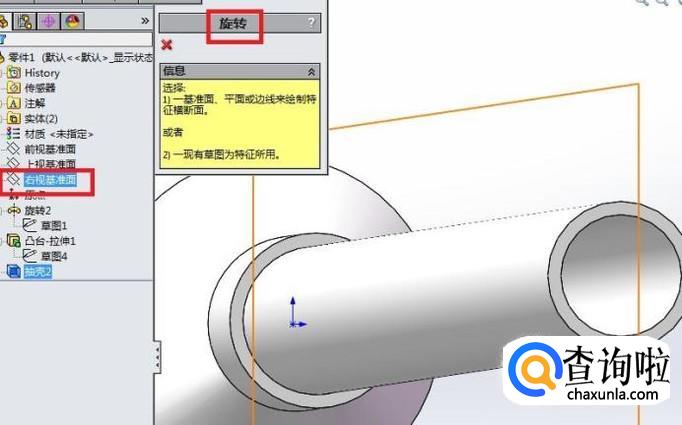

如下图所示，
点击特征工具栏中的“旋转凸台/基体”图标，
弹出“旋转”对话框，
在设计树中选择“右视基准面”。
010
如下图所示，
这是箭尾的旋转截面图，
照着画，
尺寸可以参考，
最后别忘了“退出草图”就行了。
011

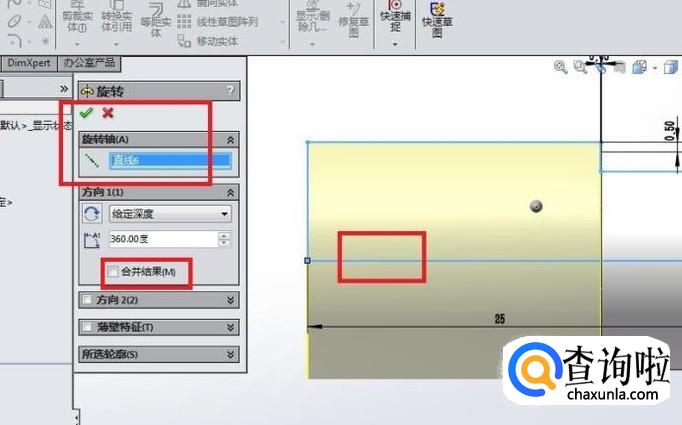

如下图所示，
回到了“旋转”对话框，
指定红色框选所在的线段为旋转轴，
同样不要勾选“合并结果”，
最后打√，完成箭尾的创建。
012

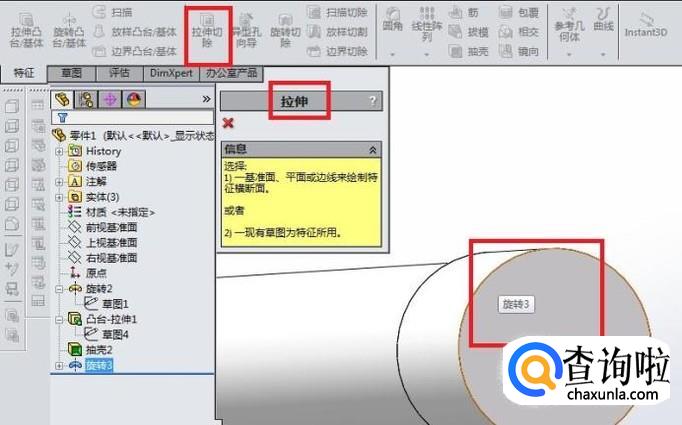

如下图所示，
点击特征工具栏中的“拉伸切除”图标，
在弹出“拉伸”对话框之后，
点击红色框选所在的平面。
013

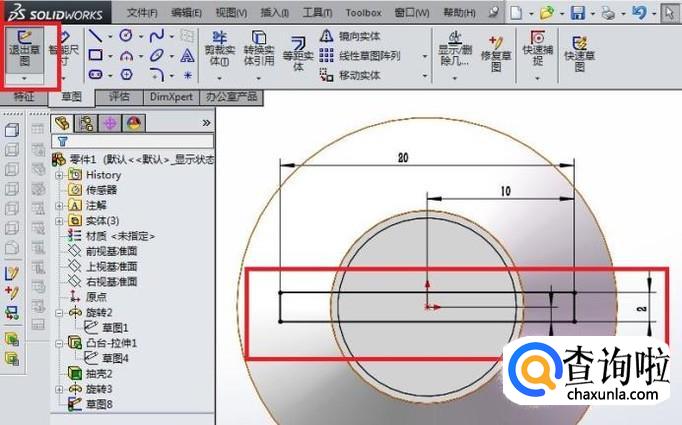

如下图所示，
画一个矩形，
要求：矩形的中心点与坐标原点重合，
然后“退出草图”。

具体画法自己看着办，很简单。
014

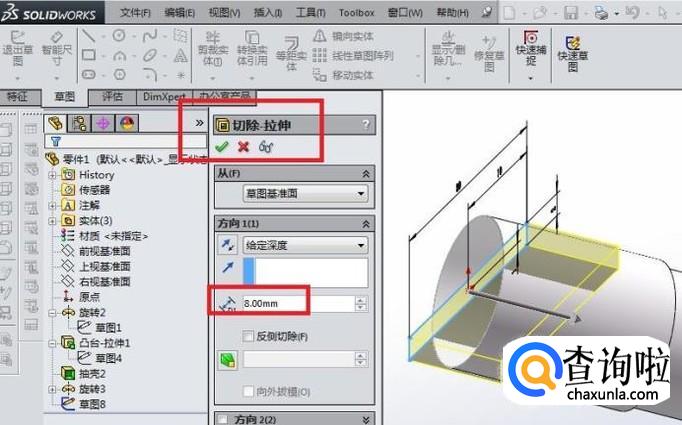

如下图所示，
回到了“切除-拉伸”对话框，
设置拉伸深度8.0mm，
打√，
完成箭尾的开槽任务。

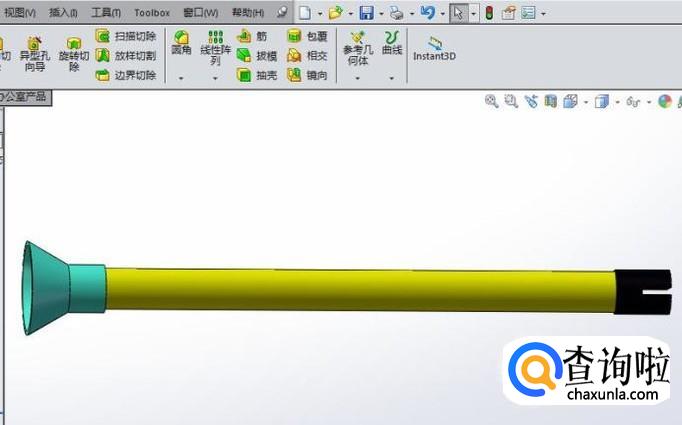

015

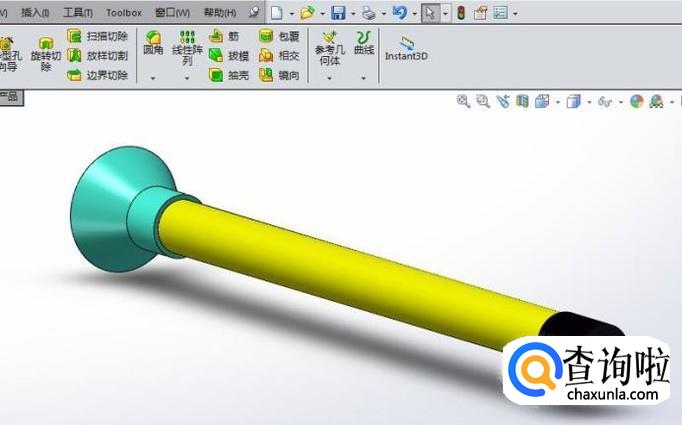

如下图所示，
给玩具箭个各个部位上色，
一个记忆中的玩具箭就造好了。
