工具/材料

AUTOCAD

详细内容

• 01

  首先我们要更新cad的版本，一般来说只要电脑比较好，可以下载最新版本的cad。


• 02

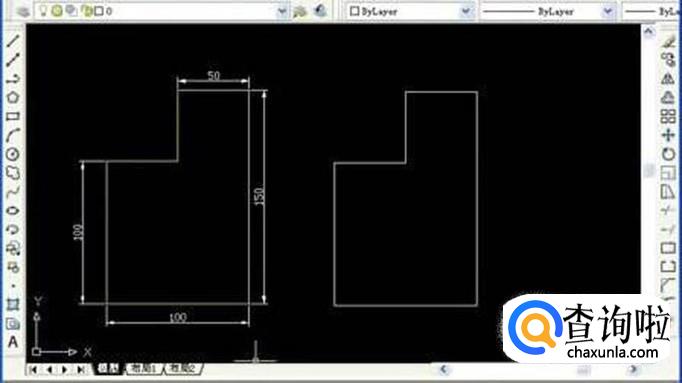

  默认画实线和pl线都是细线。乍看之下没有区别，但是pl线的线宽可以调整，用格式刷工具选取宽的线，再刷细的线，就能让细线线宽变宽。


• 03

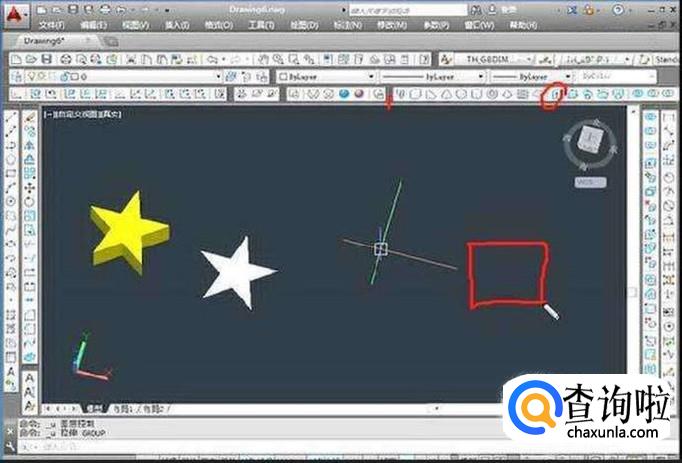

  如果你看到这个页面。这个不是pl线直接绘制出来的效果。这个是由三维建模拉成的，pl线是平面，不是立体的。


• 04

  我们要直接输出宽线的时候，在输入“pl”命令之后，我们要输入“w”线宽命令，设置一个数值，如果需要绘制宽度相等的线，则直接输入两次一样的数字就可以。再绘制的时候就是宽线了。


• 05

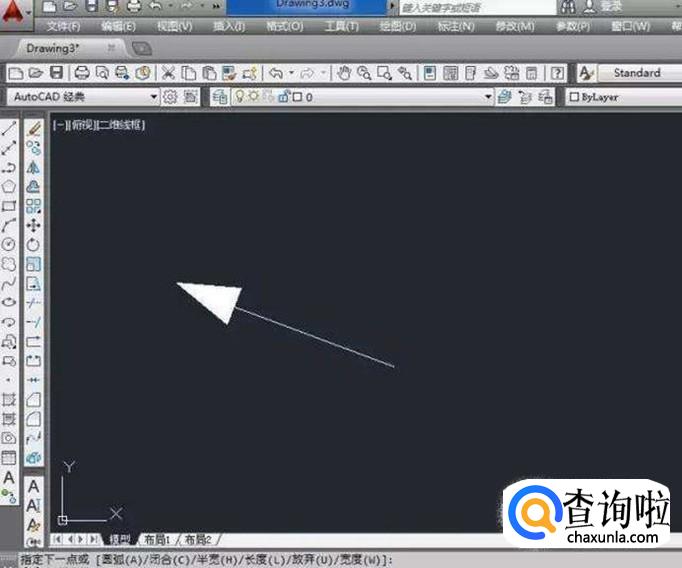

  如果需要绘制宽度不相等的箭头，则先输入一个大一点的数值，再输入0。绘制的时候就是箭头了。


• 06

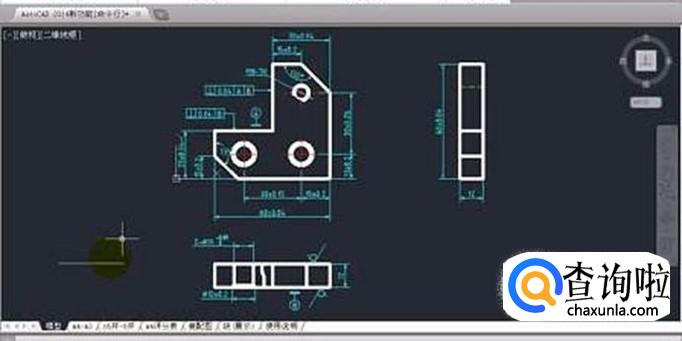

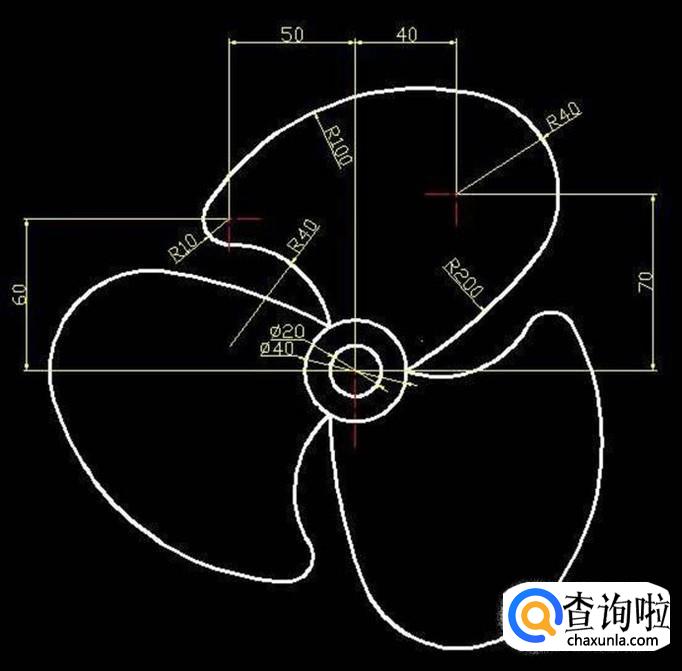

  如果在一张图中有宽度不相等的实线，我们只要设置不同宽度的数值就可以了。



特别提示

pl线/粗实线的颜色也可以更改。
