简要回答

CAD是常用的一种制图软件，利用CAD可以画出各种效果的图形。下面我就来讲解一下CAD中相切圆与切线的画法。

详细内容

• 01

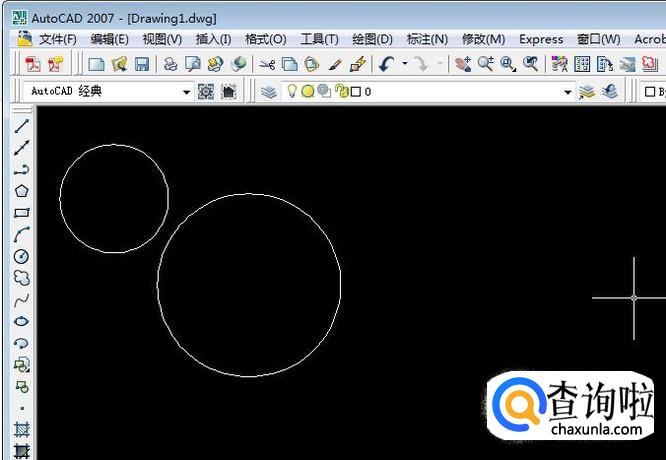

  首先我们打开CAD软件，任意画两个圆做演示，我们演示画一条直线与这两个圆都相切。


• 02

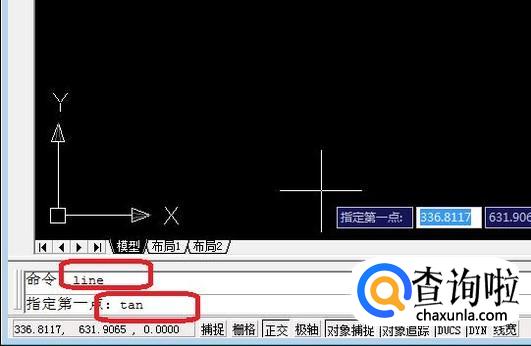

  在底部命令栏中输入直线命令“line”,按回车键，接下来指定直线第一点，我们输入命令“tan”（相切），按回车键。


• 03

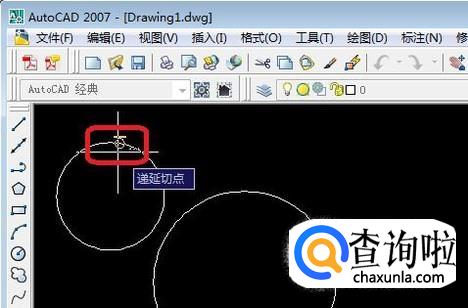

  光标移到第一个圆上，如图所示，出现“递延切点”的标志，点击一下，直线的第一点就确定了。


• 04

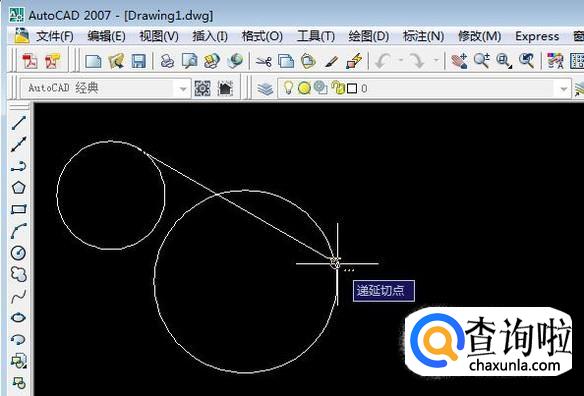

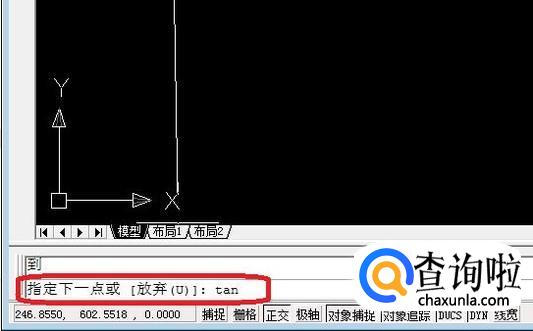

  此时指定直线的第2点，在命令栏中输入“tan”，按回车键，然后移动光标到第2个圆任意一点，都会出现递延切点的标志。


• 05

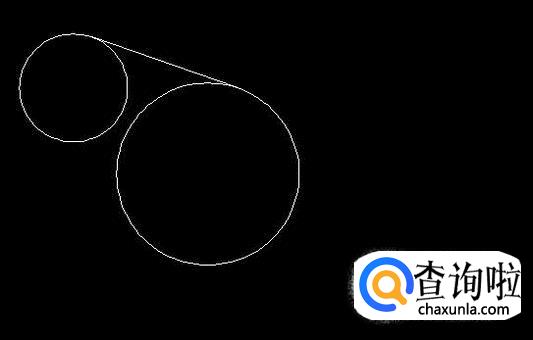

  此时，鼠标点击一下，会自动捕捉切点，生成一条与两个圆都相切的直线，右键点击确认结束命令，效果如图所示。
