详细内容

• 01

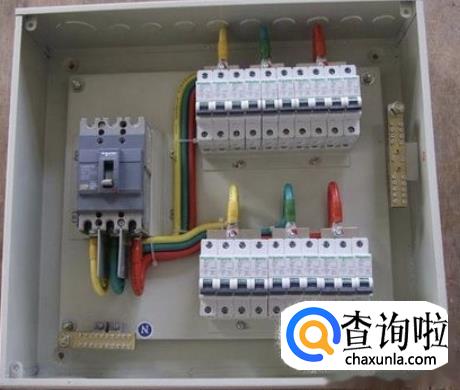

  配电箱我们都清楚作用，但是配电箱也有分类，一是家用配电箱，二是工业配电箱。差别不是很大，知识家用配电箱较小，工业配电箱较大。


• 02

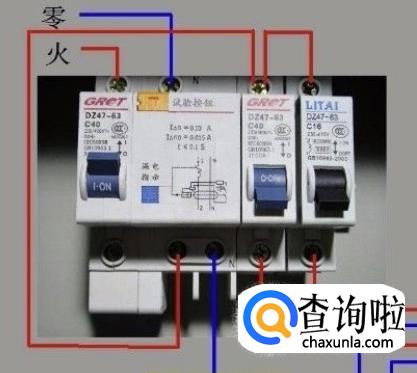

  一般的接线方法如图：

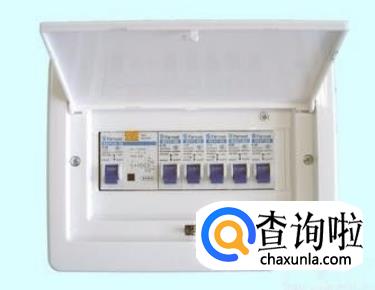

  进线端火线的标识是L，零线的标识是N。而一般家用的配电箱由一个总开关和若干粉线开关组成，总开关多是带有漏电保护功能的，接线时火线接多用红色线走线，零线为蓝、黑、黄，如果是单开关配电开关必须接火线


• 03

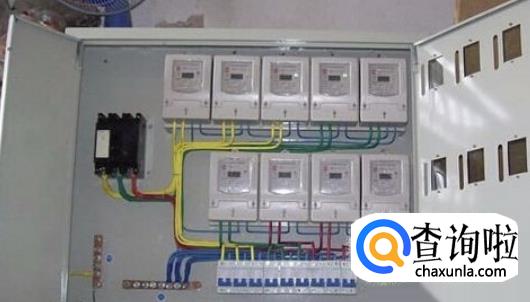

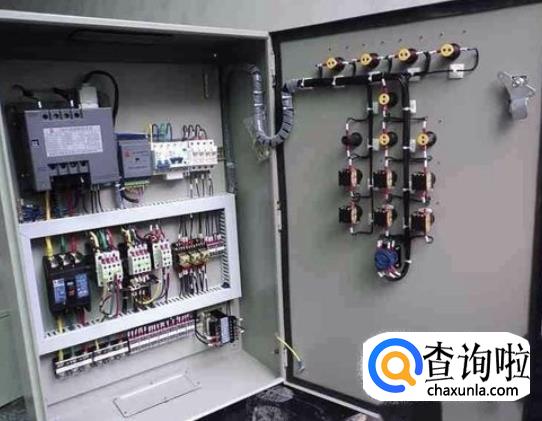

  工业配电箱：
  工业配电设施比家用的要复杂得多，工业用电一般是三相380V电压的交流电，远远超过家庭用电箱。而入箱线为四根线缆，其中三根是火线一根零线，线缆线径也比较粗。


• 04

  工业配电箱的进线是有一个主控制开关，这是必须要有的。之后在从主线开关分线出去，如果使用的机器功率很大的话，那么分线的线口径必须要足够粗。


• 05

  工业配电箱的配电接线的话，三根火线进线接空气开关的入线端，零线与机器引线的零线相连。


• 06

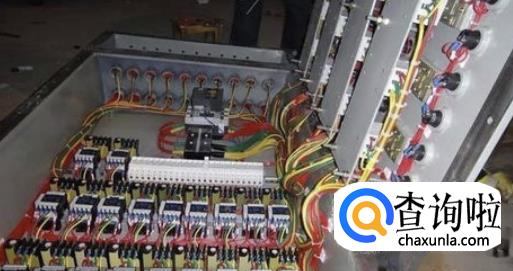

  工业配电箱的走线需要整洁规整，接线线头要压紧，不能凌乱。因为机器的功率都是比较大的，稍微不注意就可能出现意外，线松动很容易打火短路，零线一定要接紧，零线松动在动力电路中是很危险的。


• 07

  配电箱的箱门上如果带有开关指示灯等在接线的时候，一定要接的紧凑不要影响电箱门的活动，不然很难处理。
