CAD中如何插入表格并输出到Excel中？

知识问答小编

0次浏览

2022-10-24 22:17:39

最佳经验

本文由作者推荐

简要回答

　　机械制图常用AutoCAD软件，

　　表格通常用Excel软件制作，

　　在用AutoCAD制作机械图纸明细表时，

　　如何让别人用Excel打开呢？

　　这就需要将AutoCAD软件中制作的表格转到Excel中。

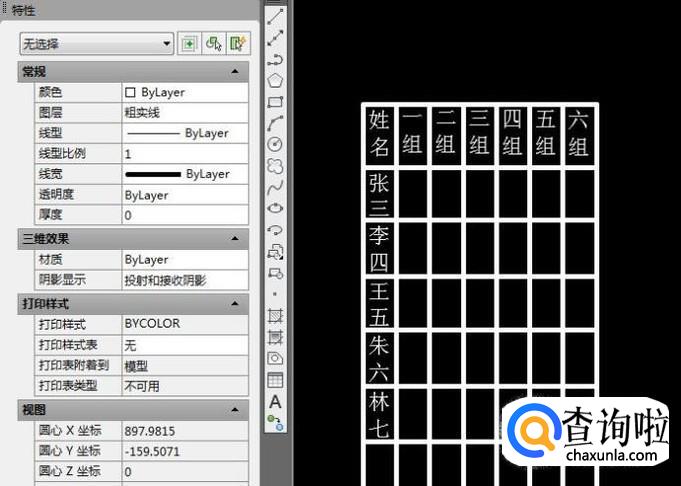

　　如下所示第一幅图是AutoCAD软件中的表格，

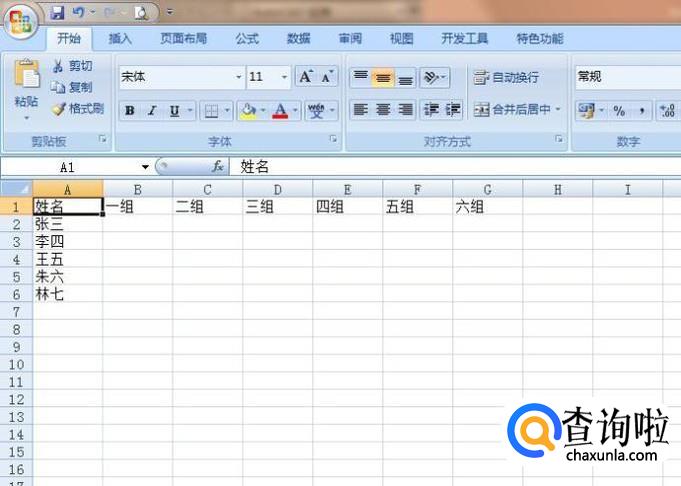

　　如下所示第二幅图就是转换之后的Excel表格。

详细内容

01

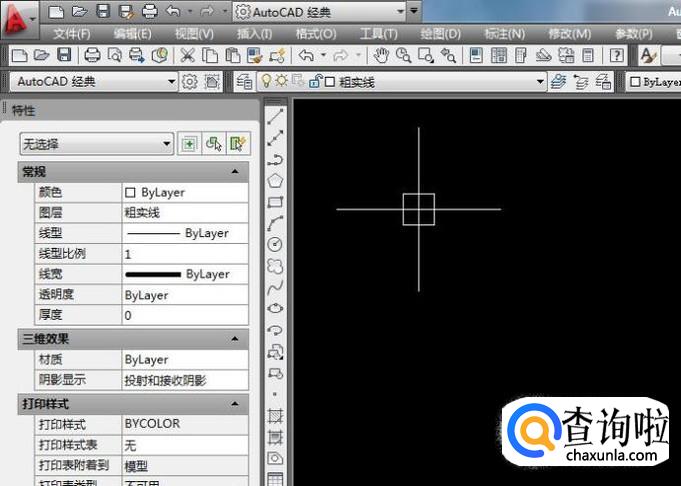

如下图所示，
打开AutoCAD软件，
新建一个空白的dwg文件。
02

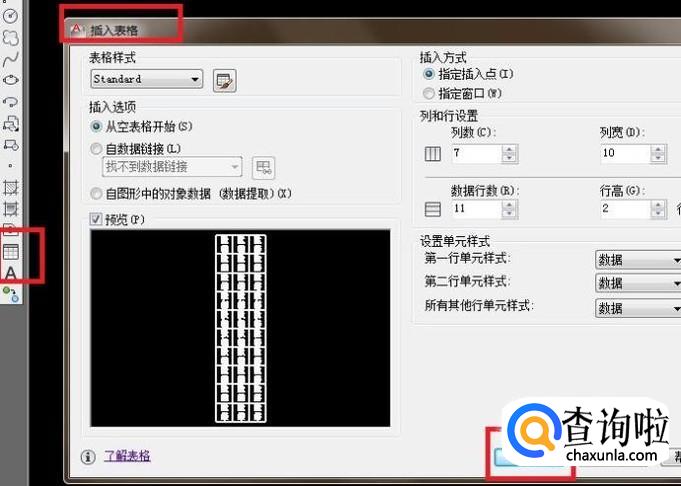

如下图所示，
点击软件左边工具栏最下方的“表格”图标，
然后出现一个“插入表格”对话框，
设置完行、列和单元样式之后，
点击“确定”就可以进行下一步了。
03

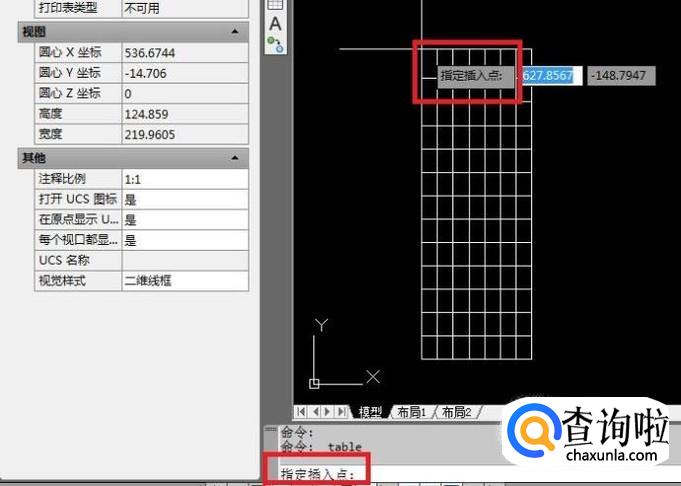

如下图所示，
表格的样式已经出来了，
看软件左下角的信息提示：指定插入点，
这里只是演示所用，
所以我们可以随便点击一个点放置表格。
04

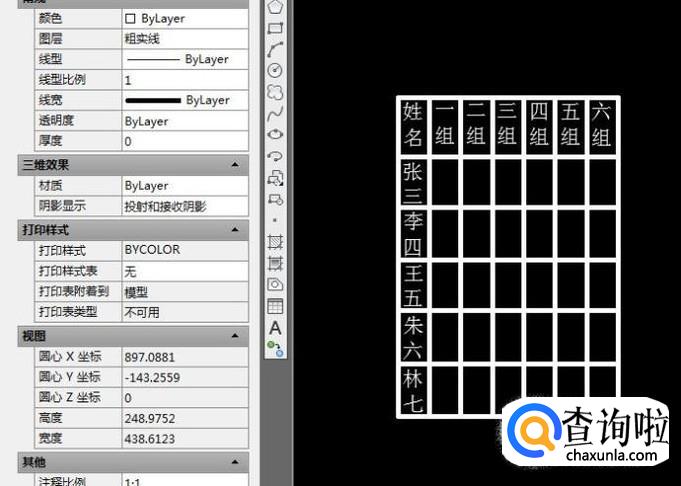

如下图所示，
表格线框插入成功，
然后随便编辑一些内容作为演示所用，
一个表格文件就好了。
05

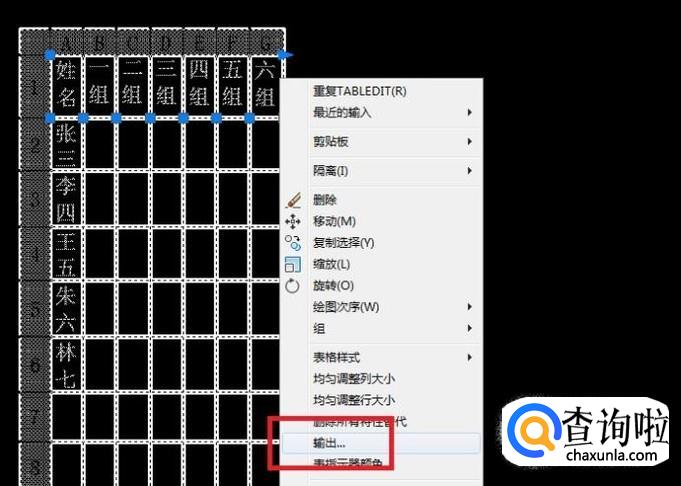

如下图所示，
用鼠标左键单击整个表格，
然后单击鼠标右键，使其弹出下拉菜单，
然后在下拉菜单中找到“输出”并点击它。
06

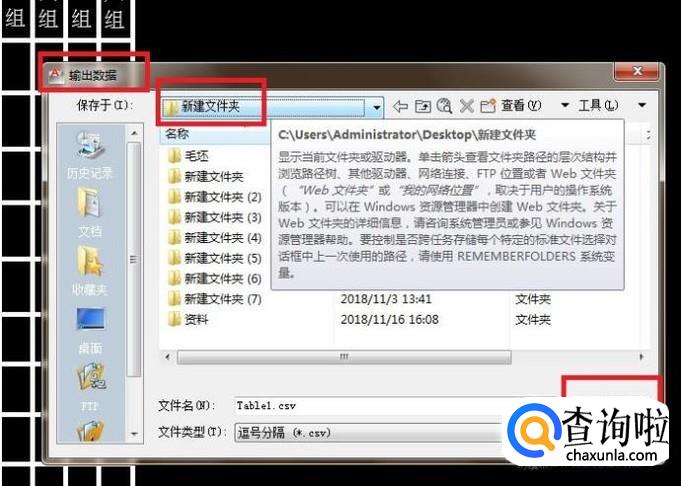

如下图所示，
完成上一步操作，
软件随即弹出一个“输出数据”对话框，
在对话框中选择“保存于“新建文件夹””，
文件名采用默认，
文件格式只有这一种，无法更改，
所以我们只能去点击“保存”了。
07

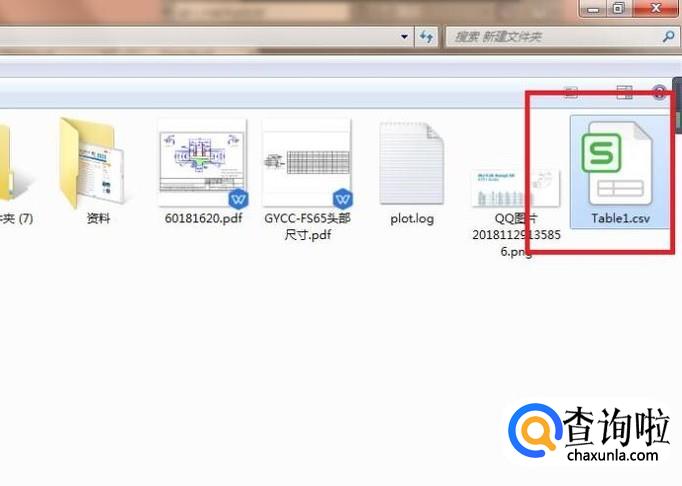

如下图所示，
在刚刚保存的文件夹中找到刚刚输出的文件“Table.csv”。
08

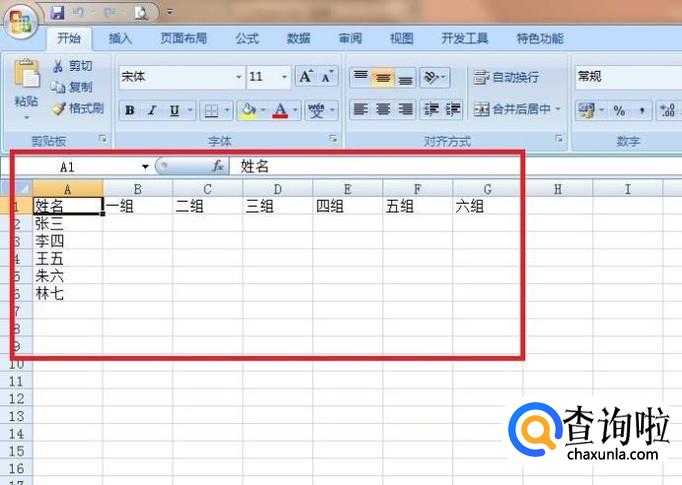

如下图所示，
将刚刚找到的“Table.csv”文件用Excel软件打开，
可以看到内容就是刚刚在CAD软件中制作的表格内容
09

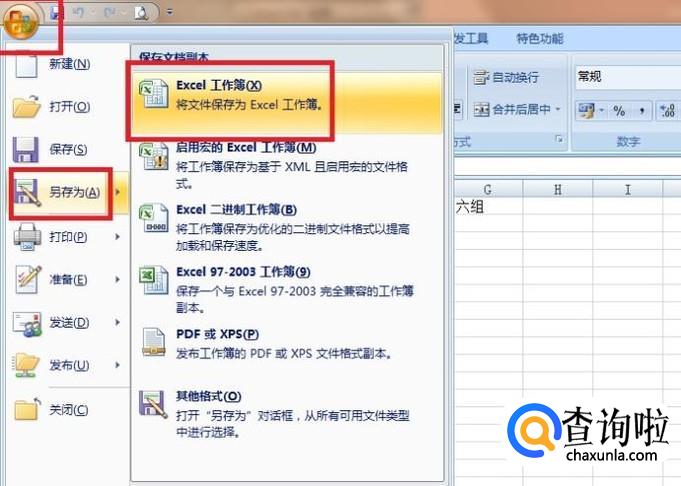

如下图所示，
点击软件左上角图标，
在弹出的下拉菜单中点击“另存为”，
然后在“另存为”的下拉菜单中点击“Excel工作簿”。
010

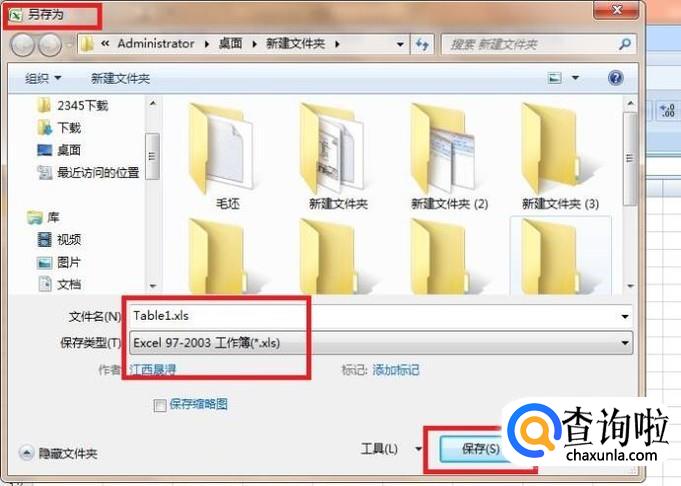

如下图所示，
出现了一个“另存为”对话框，
看了位置依旧是同一个文件夹（新建文件夹），
就不去动它，
然后看文件名，依旧是默认的文件名，也可以不动它，
但是保存类型一定要改，
最好改成下图中所示的“Excel 97-2003工作簿（*.xls）”，
然后“保存”一下就完成了文件的转换。
011

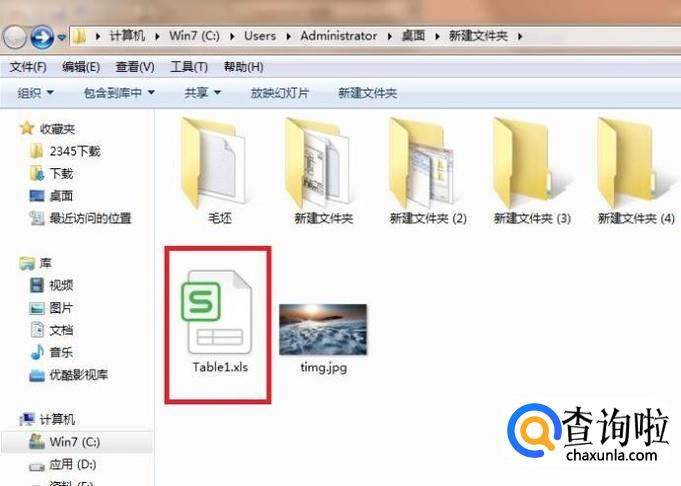

如下图所示，
CAD中的表格成功转换成了别人可以查看、编辑的Excel文件。
