• 01

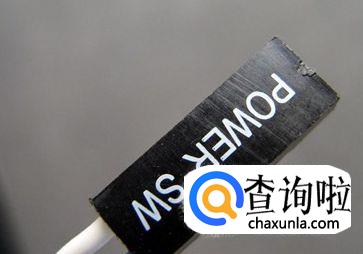

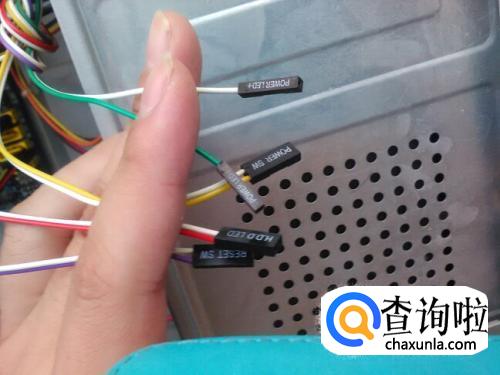

  POWER SW 电源开关，控制电脑的开关，一般为两针设计，不分正负极；


• 02

  RESET SW 重启开关，控制电脑重新启动，不分正负极；


• 03

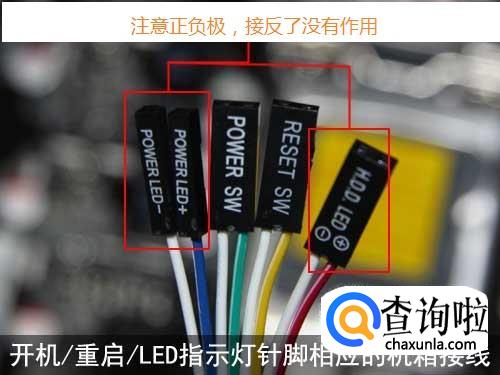

  HDD LED 硬盘工作指示，显示硬盘工作状态，分正负极，接反了指示灯会不亮；


• 04

  POWER LED 电源开关指示灯，显示电脑是否通电工作，分正负极，接反了不亮；


• 05

  SPEAK 喇叭，分正负极，一般为四针接口，接反了不报警。


• 06

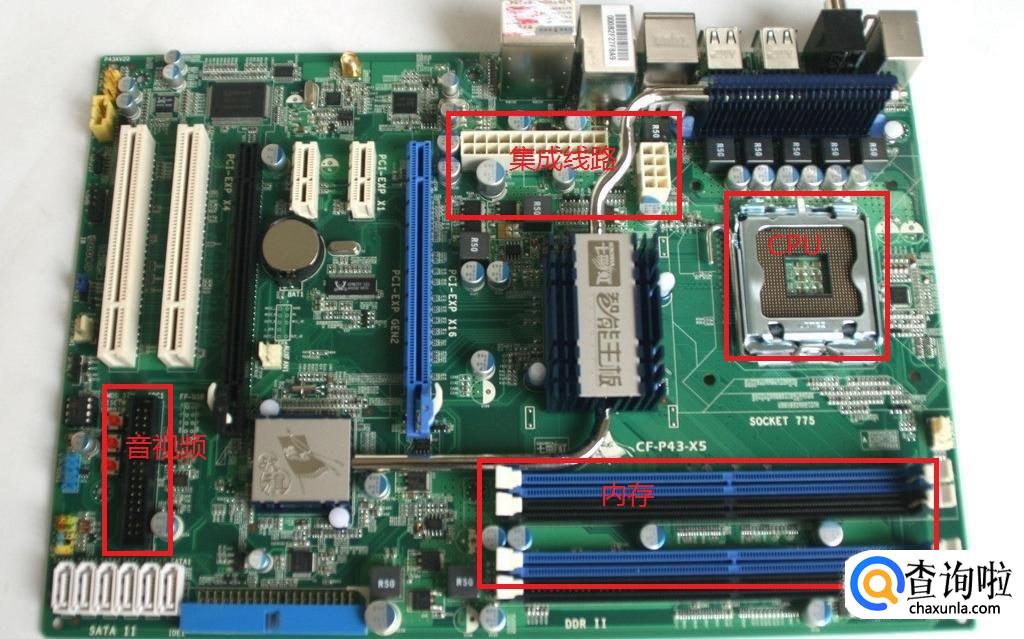

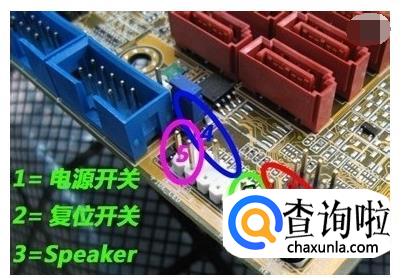

  电脑主板上各个主要部分的分布，CPU、内存、跳线的连接位置、音频等等。


• 07

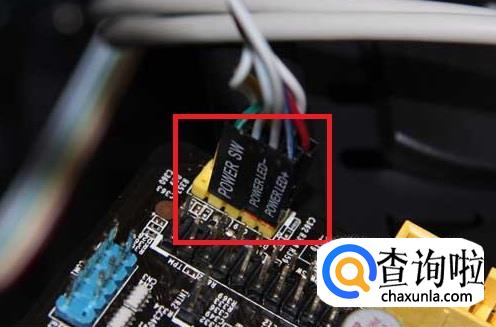

  了解了它们的位置及作用后，我们来看一看如何进行连接，其实只需要把它们按对应的位置只是连接上去就行了。不过需要注意的是Power开机和Reset重启不分正负极，但是Power LED灯、HDD LED灯是分正负极的，在连接的时候要注意对应好正负极，如果开机发现指示灯不能正常工作，那么把对应的线路正负极交换即可。


• 08

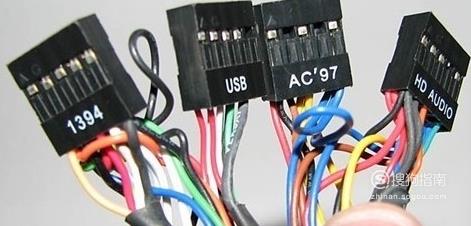

  前置USB的连接，机箱连接线已经从原来的分散的多条线变成一体设计。


• 09

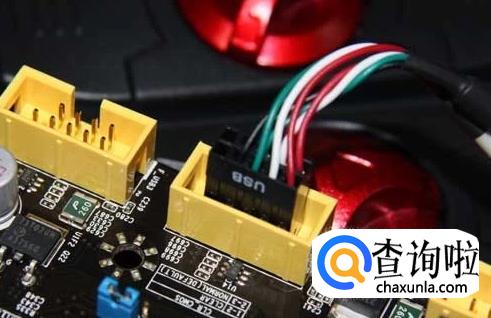

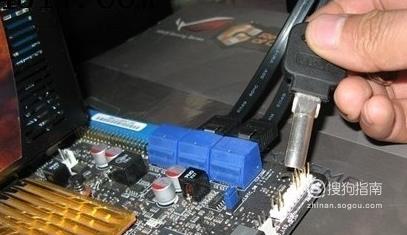

  很多主板的USB插针采用的是模块化的设计，固定在一个模块内了，很好查找位置在哪里。


• 010

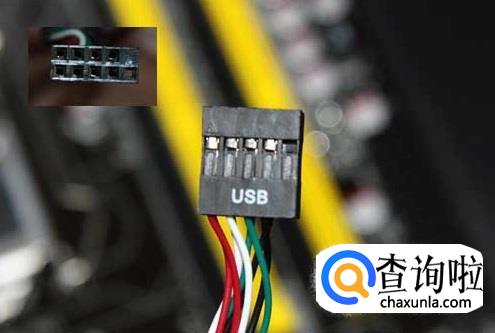

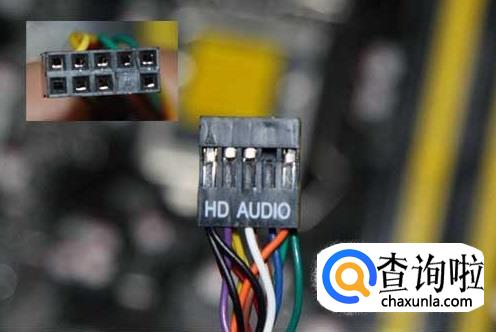

  找准针脚直接插上去就完成了。前置音频插针的连接，如今主流主板采用的基本是空出一个的防呆式设计，


• 011

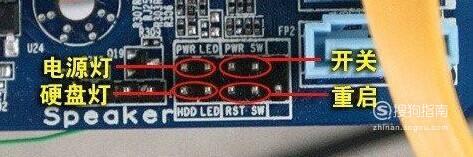

  了解跳线到底从哪儿开始数，这个其实很简单。在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。如上图。● 9Pin开关/复位/电源灯/硬盘灯定义。


• 012

  机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用GND表示）。


• 013

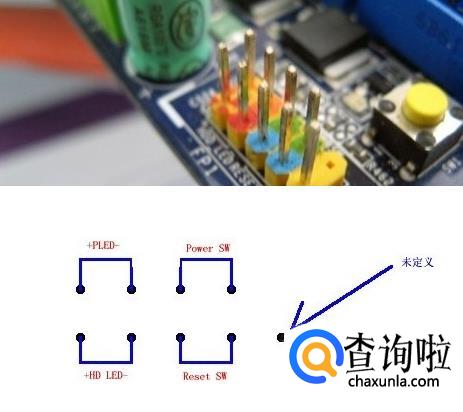

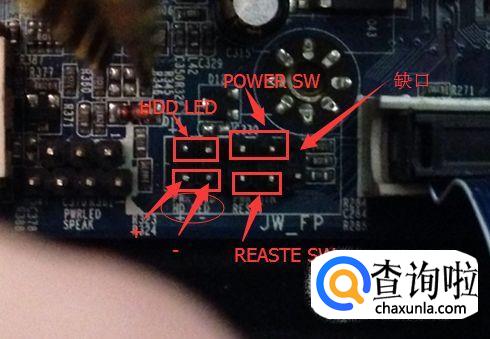

  用4句话来概括9Pin定义开关/复位/电源灯/硬盘灯位置：1、缺针旁边插电源2、电源对面插复位3、电源旁边插电源灯，负极靠近电源跳线4、复位旁边插硬盘灯，负极靠近复位跳线。


• 014

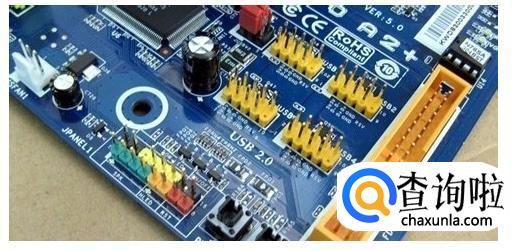

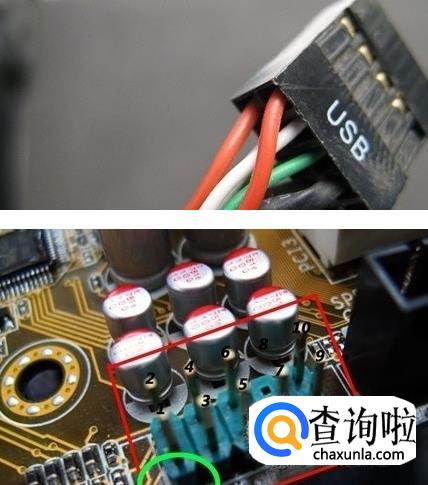

  现在一般的机箱都将前置USB的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。一般来说，目前主板上前置USB的插针都采用了9Pin的接线方式，并且在旁边都有明显的USB 2.0标志。


• 015

  要在主板上找到前置USB的插针也非常简单，现在的主板一般都有两组甚至两组以上的前置USB插针（如上图），找前置USB的时候大家只要看到这种9pin的，并且有两组/两组以上的插针在一起的时候，基本上可以确定这就是前置USB的插针，并且在主板附近还会有标识。


• 016

  现在一般的机箱都将前置USB的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。一般来说，目前主板上前置USB的插针都采用了9Pin的接线方式，并且在旁边都有明显的USB 2.0标志。
