简要回答

我们经常看到，有的CAD标注带单位，有的则不带，那么cad标注怎么显示单位呢？下面我来讲一讲。

详细内容

• 01

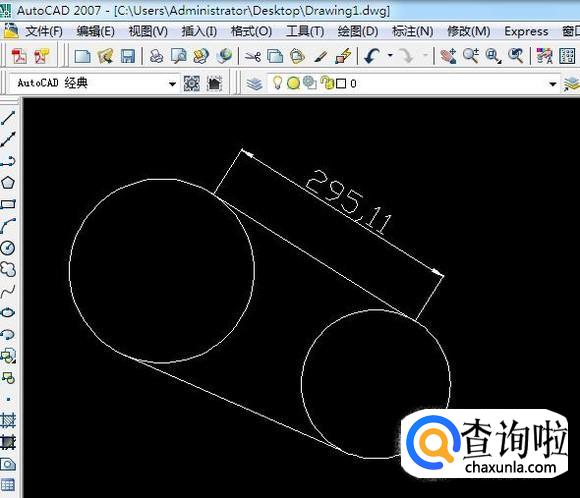

  首先，我们打开一个带标注的CAD图形来演示，当前标注是不显示单位的。


• 02

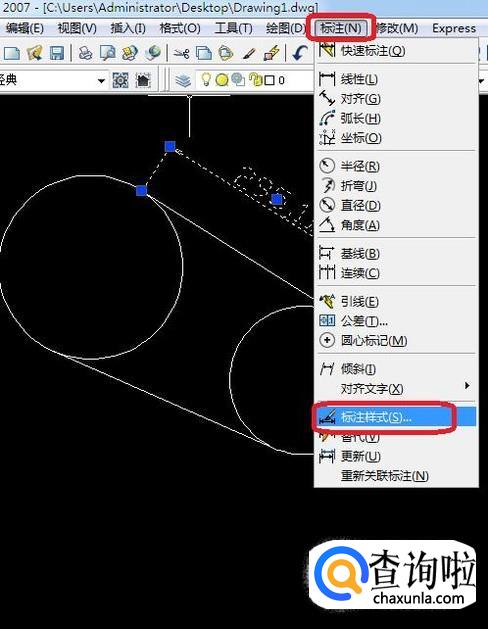

  点击选择标注，如图所示，点击“标注”，选择“标注样式”。


• 03

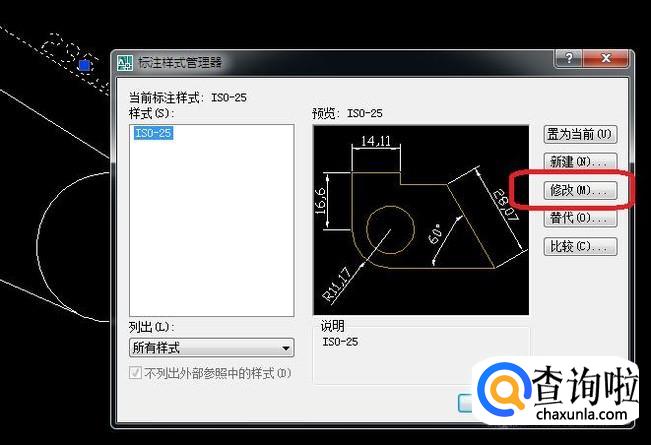

  如图所示，出现样式管理器，点击其中的“修改”按钮。


• 04

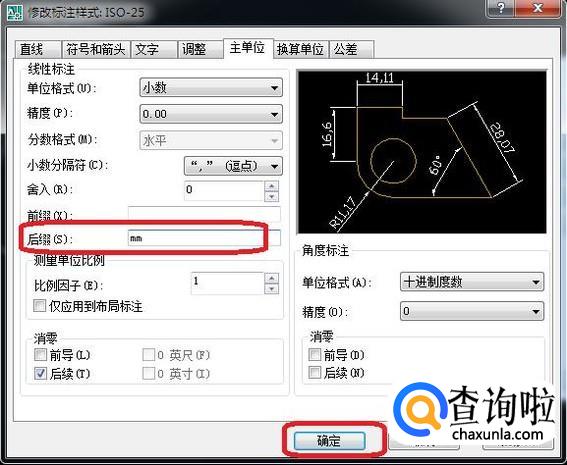

  点击“主单位”标签，然后在后缀处添加单位“mm”，如图所示，点击确定。


• 05

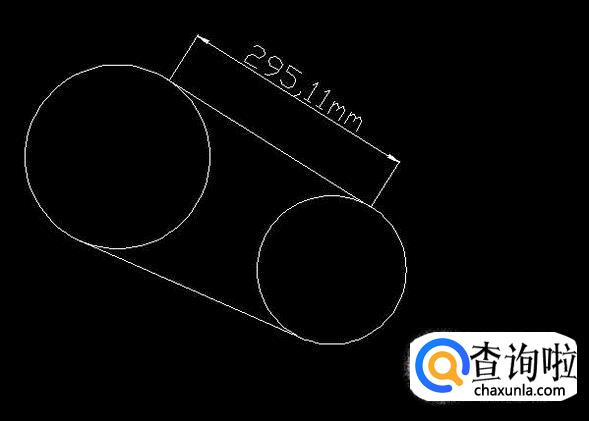

  关闭样式管理器，回到原图形，就看到原图形上的标注显示单位了。
