如何在CAD中画倒角？
知识问答小编
0次浏览
2022-10-25 01:18:27
最佳经验
本文由作者推荐
简要回答
CAD是工程人必会的软件之一。CAD如何画倒角呢？我们一起学习一下。
详细内容
- 01

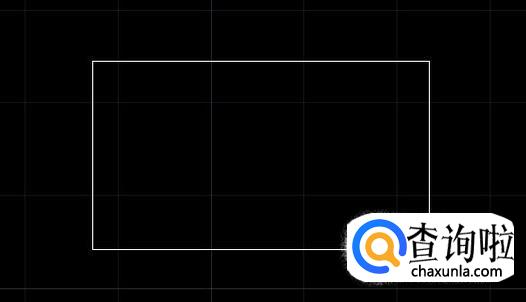

打开CAD，我们以一个矩形作为例子。
- 02

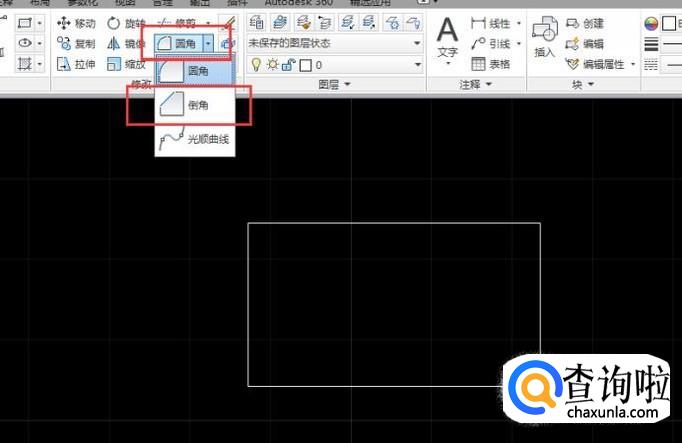

点击上方的“圆角”菜单的下拉按钮，选择“倒角”按钮。
- 03

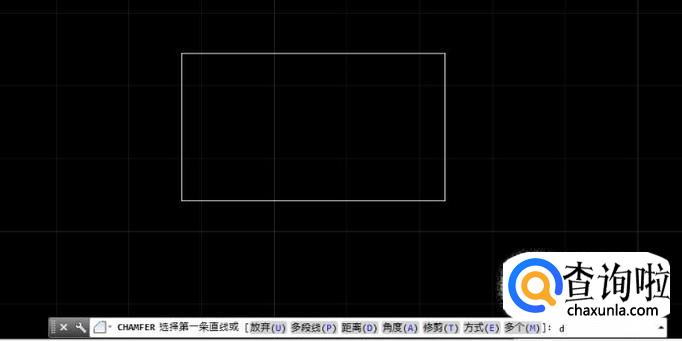

在命令栏输入“d”，点击回车。
- 04

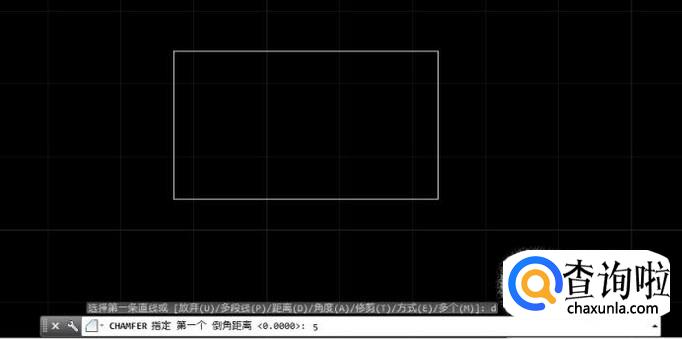

指定第一个倒角距离，输入“5”，点击回车。
- 05

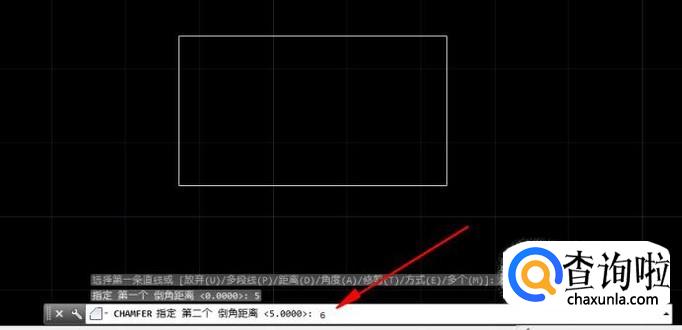

指定第二个倒角距离，输入“6”，点击回车。
- 06

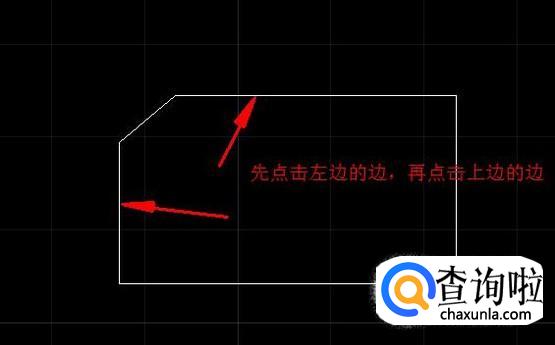

分别点击左边的边和上边的边，效果如图。
- 07

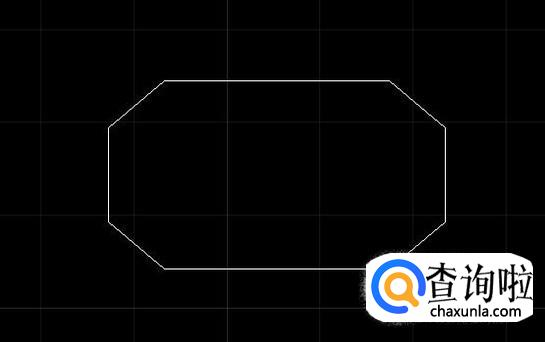

分别设置其他倒角，最终效果如图。
工具/材料
CAD
