工具/材料

电脑，caxa，小米有品logo图片

详细内容

• 01

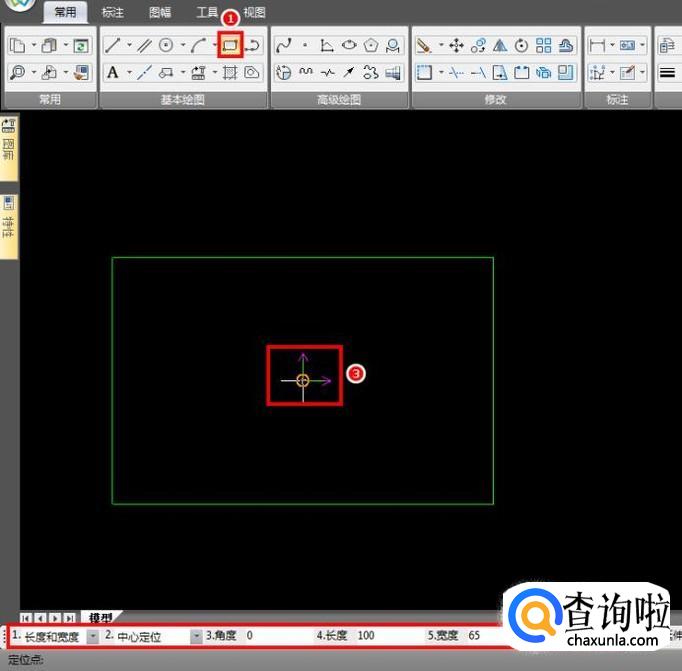

  打开caxa，新建空白图纸，先切换图层到中心线层，使用矩形命令，以坐标原点为中心绘制长100宽65带中心线的矩形；


• 02

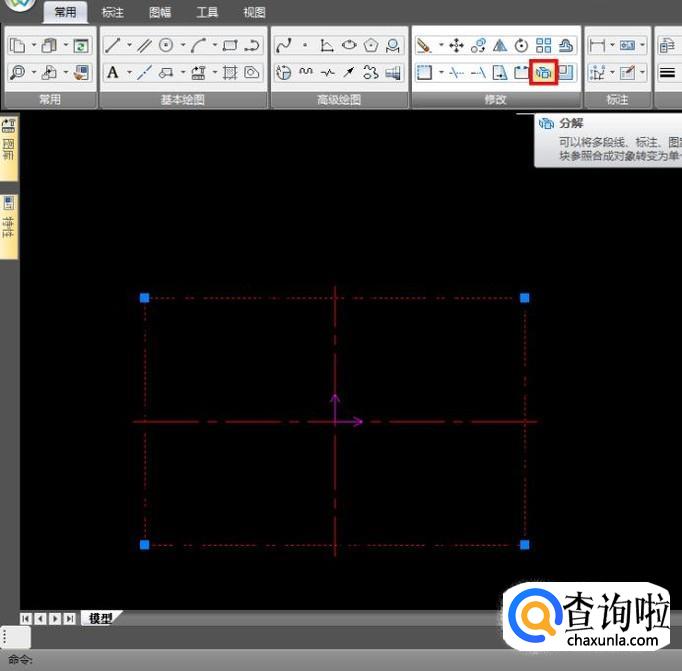

  使用分解命令，将矩形打散；


• 03

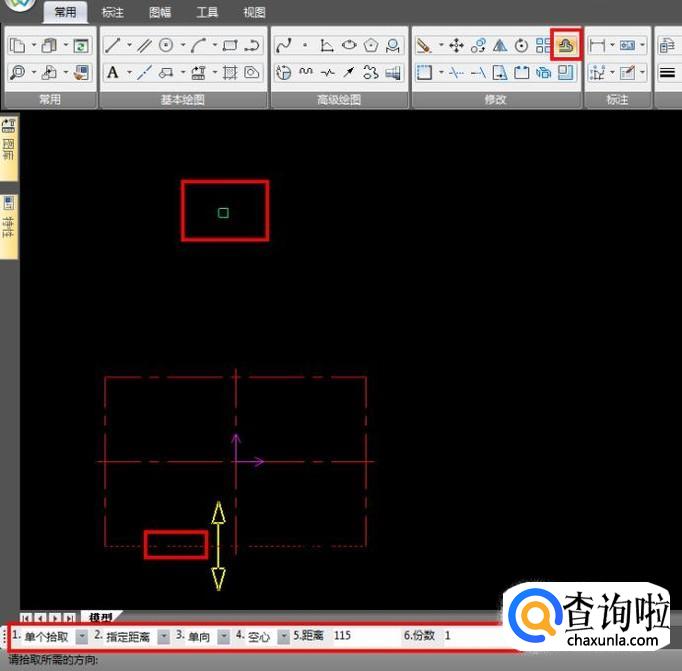

  使用“等距线”，将矩形的底边向上偏置115，辅助线就绘制好了；


• 04

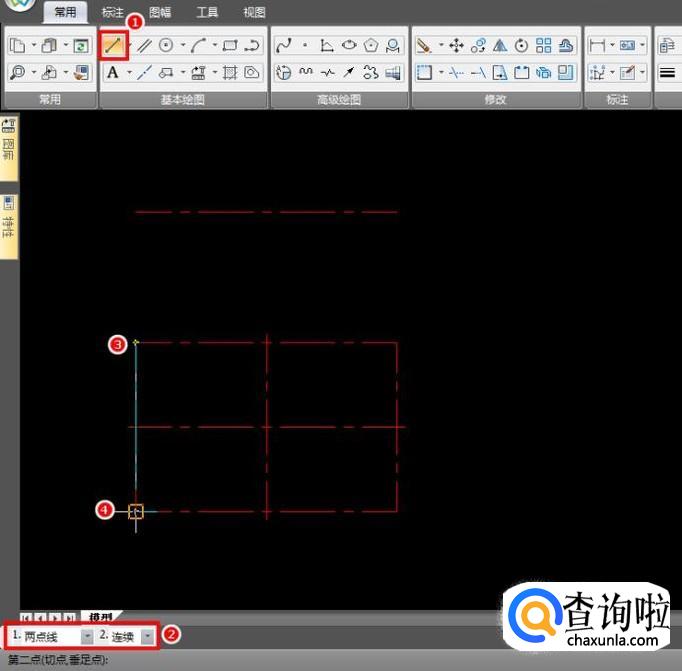

  切换图层到粗实线层，使用直线命令开始绘制连续线段，以矩形左上角为起点，向下到矩形左下角，绘制出第一条线段；


• 05

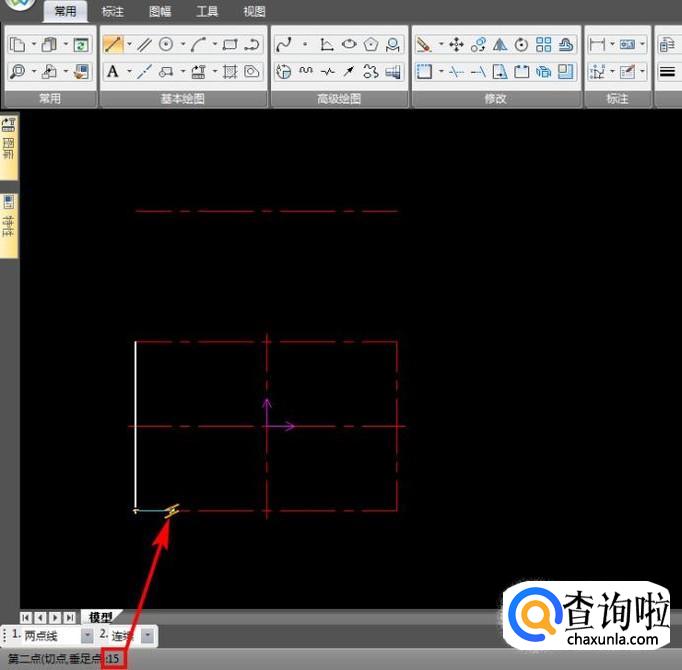

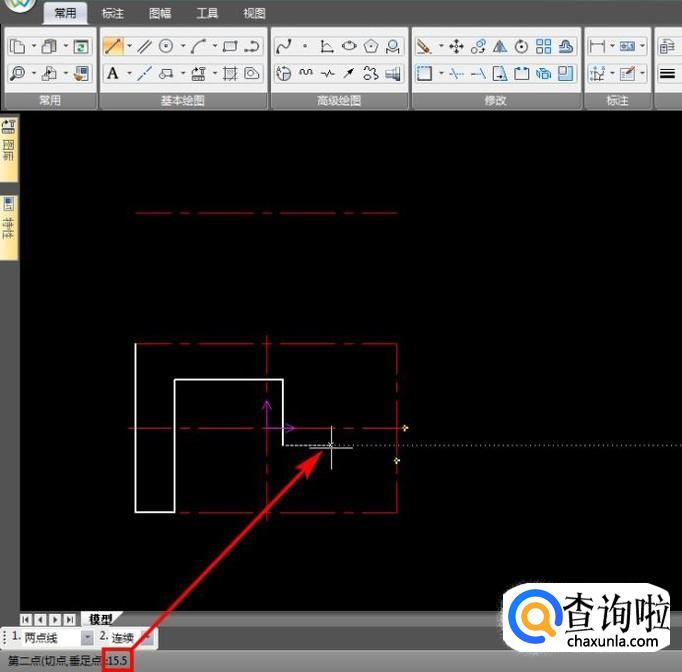

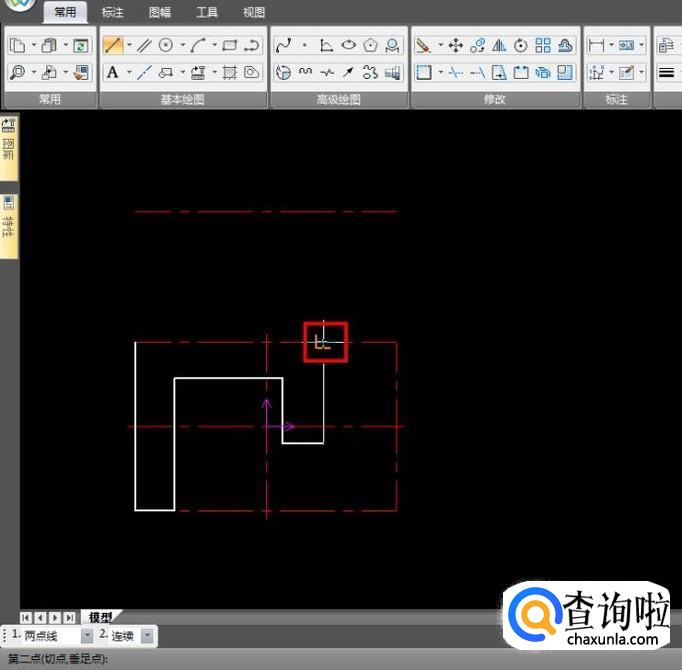

  不要取消命令，接着向右15，向上51，向右41.5，向下25，向右15.5，向上到矩形顶边，向左到起点，封闭线框；


• 06

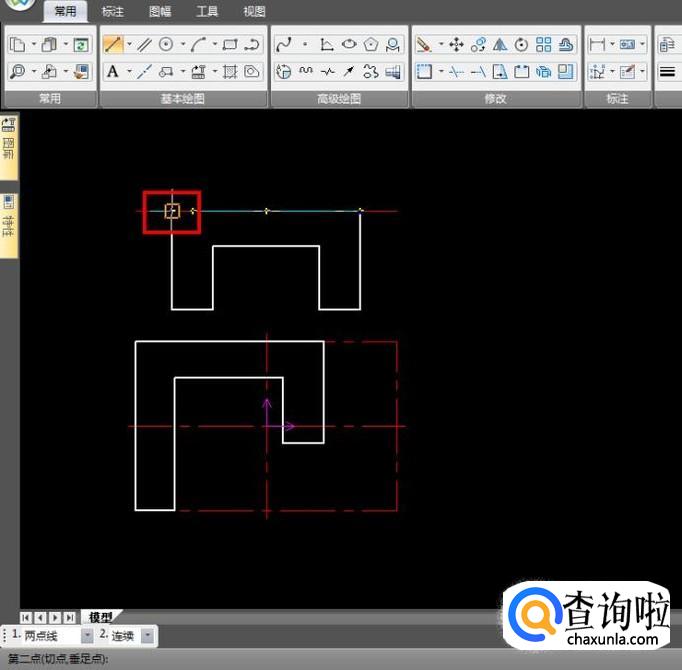

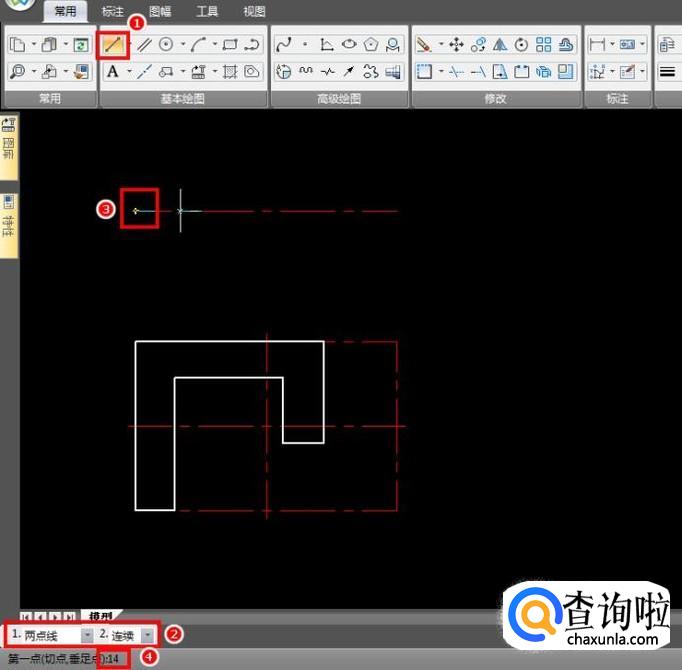

  下来绘制上面的部分，参考直线左端点，向右14做为线框起点；


• 07

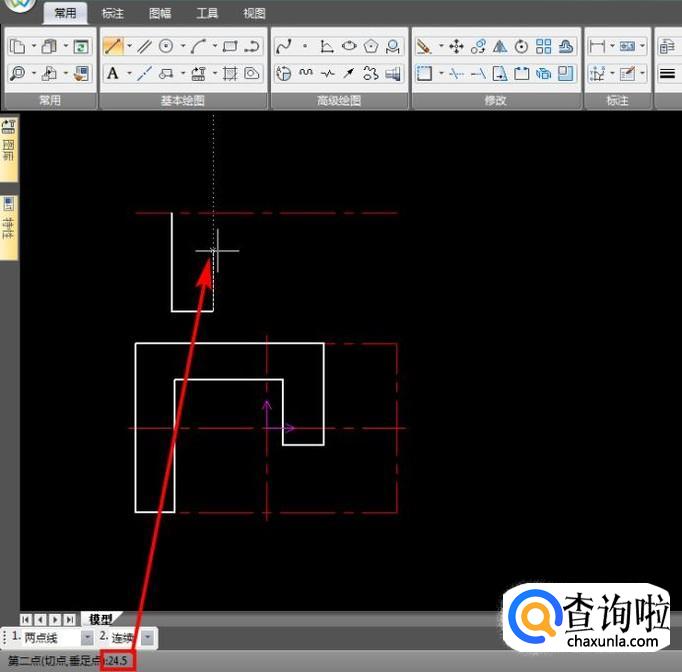

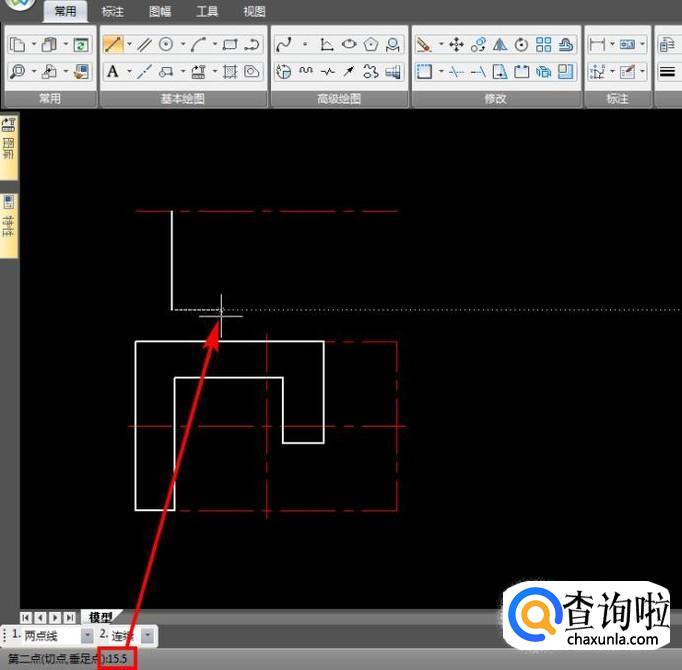

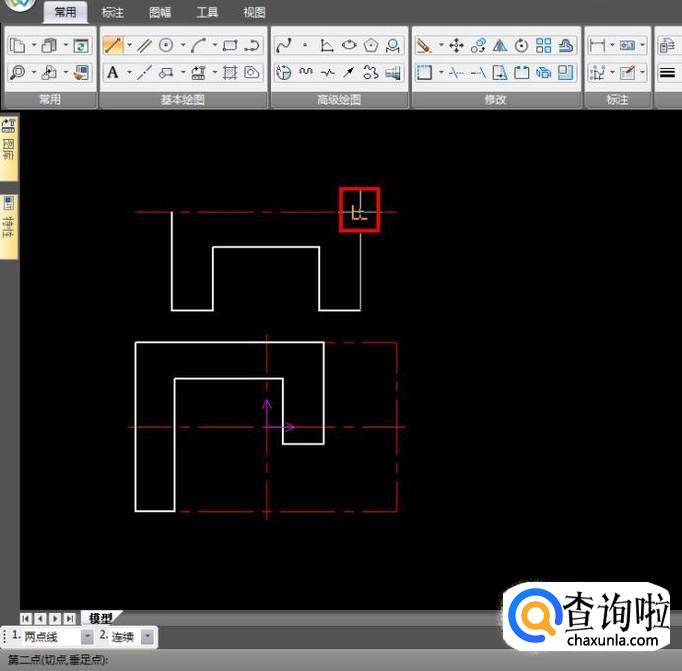

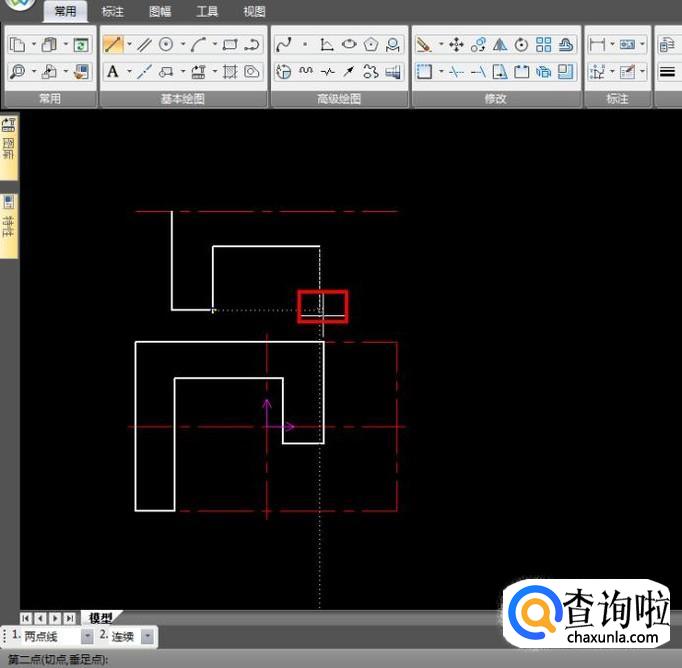

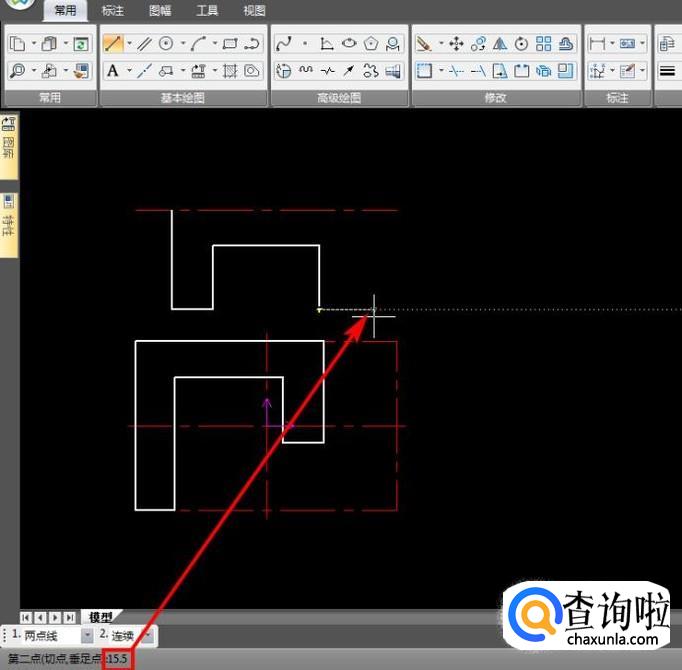

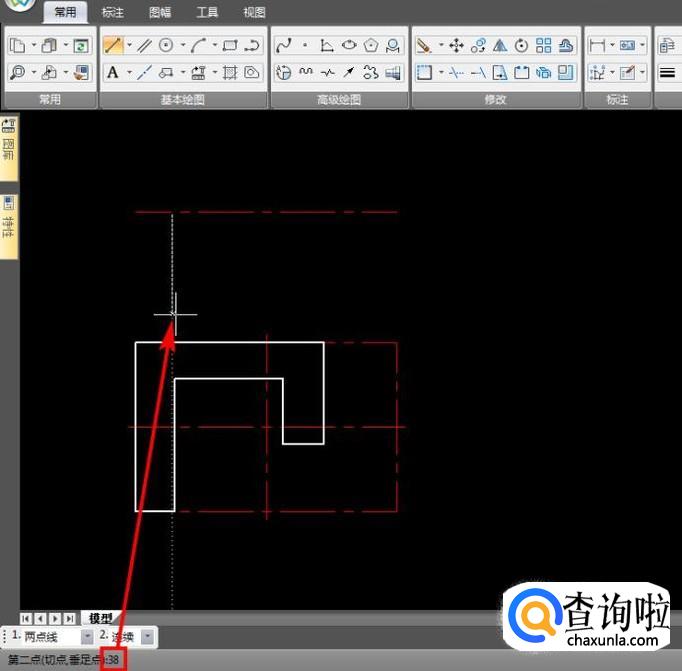

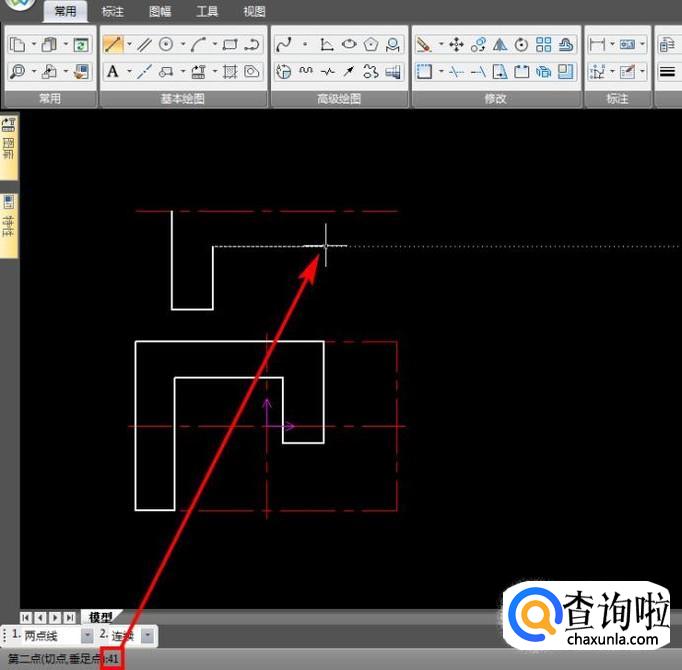

  不取消直线命令，向下38，向右15.5，向上24.5，向右41，向下和左边的线段平齐，向右15.5，向上和点划线相交，向左到起点，封闭线框；


• 08

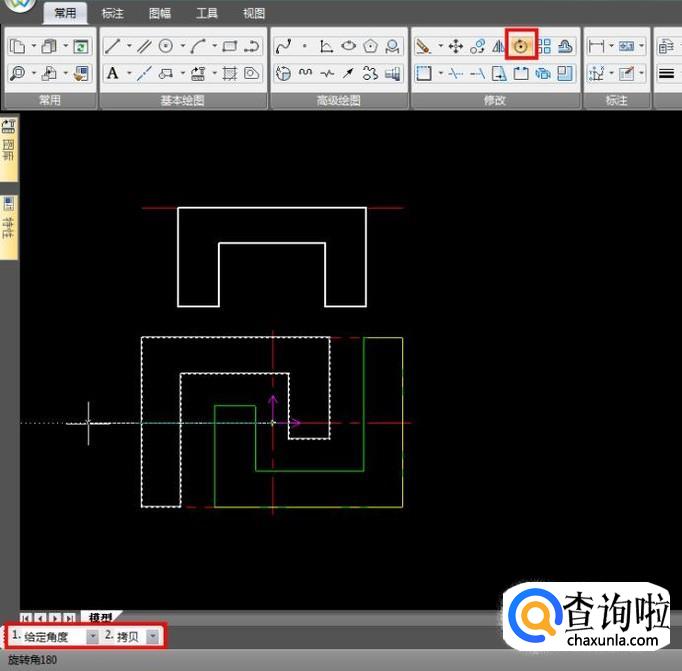

  使用旋转命令，将下方绘制好的图形，以坐标原点为基点，旋转180°，小米有品logo的雏形就出来；


• 09

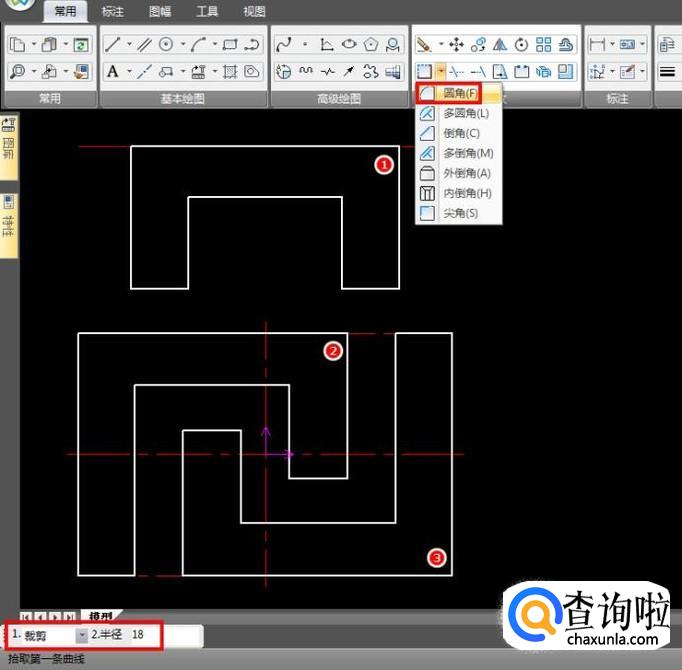

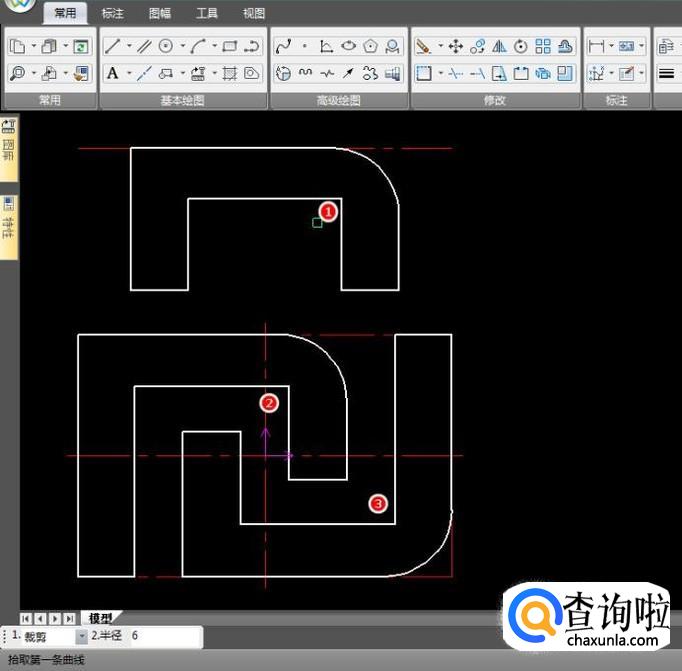

  使用圆角命令，给图中三个地方，倒半径18的角；


• 010

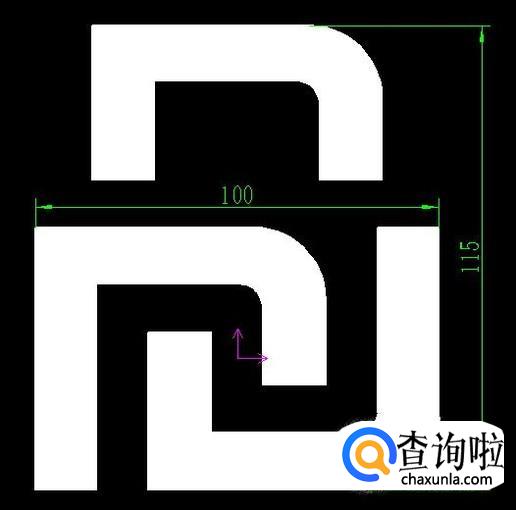

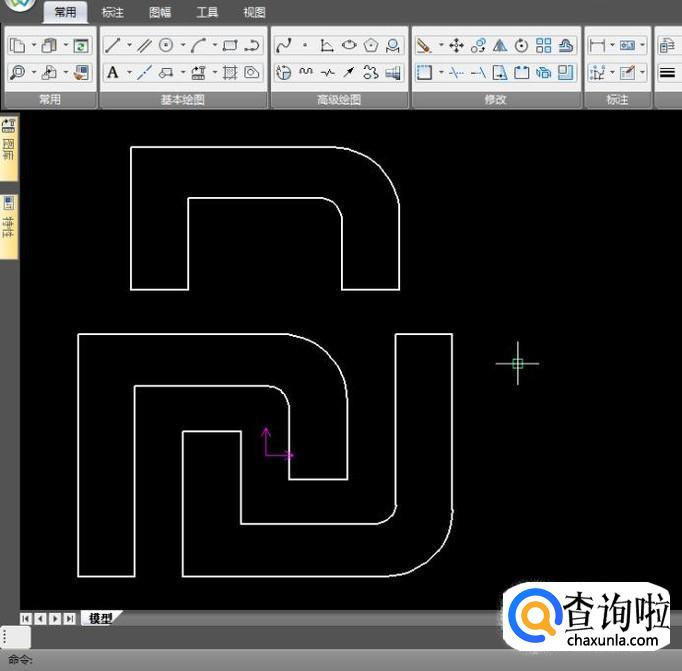

  再给其他三个地方，倒半径6的角，然后隐藏中心线层，最终效果如图；



特别提示

尺寸比例了解清楚了，绘制步骤可按照自己的思路来；
