详细内容

• 01

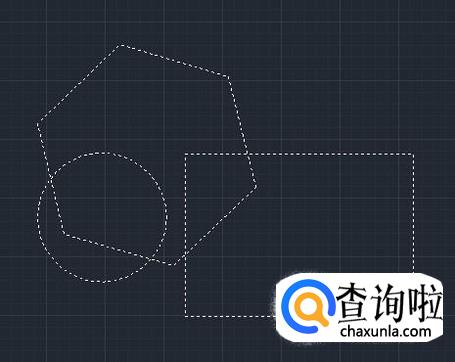

  块无法分解有两种情况，如图是我们今天的案例。


• 02

  情况1：该块由多个块组成，需要多次分解。
  案例：六边形与圆组成块1，块1与矩形组成块2.


• 03

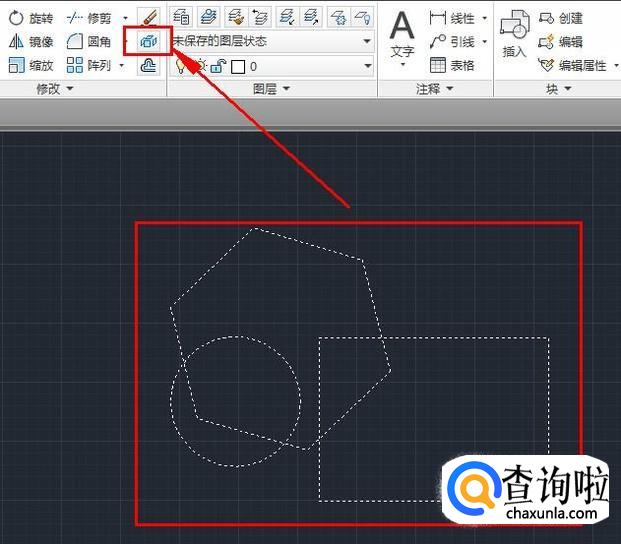

  分解方法：选中块2，点击“分解”按钮。


• 04

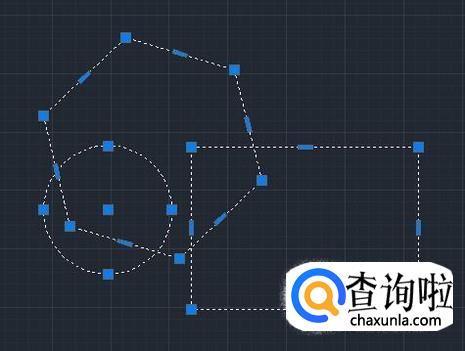

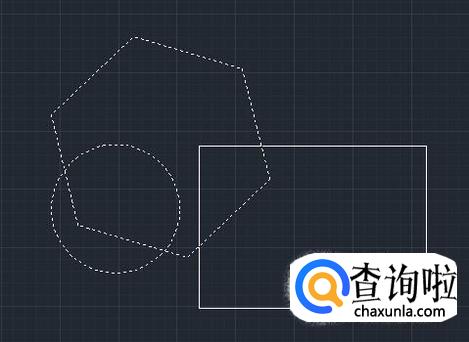

  下图分解后的图形。


• 05

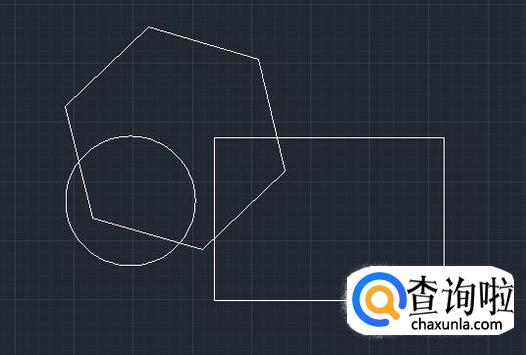

  继续分解块1，选中块1，点击“分解”按钮。下图为分解后的三个图形，相互独立。


• 06

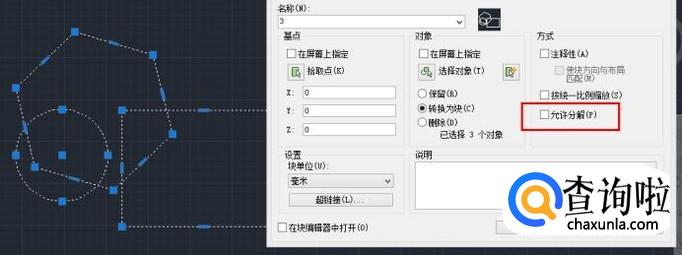

  情况2：创建块的过程中没有勾选“允许分解”。


• 07

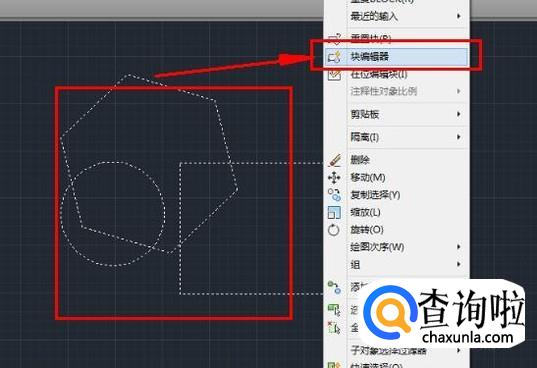

  解决方法：选中块，点击鼠标右键，选择“块编辑器”。


• 08

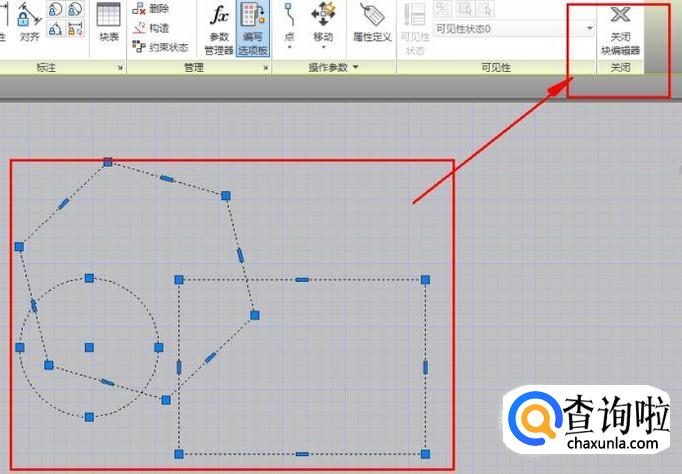

  在弹出的界面中选择三个图形，ctrl+c进行复制，然后点击关闭“块编辑器”。


• 09

  点击ctrl+v进行粘贴，块分解完毕。

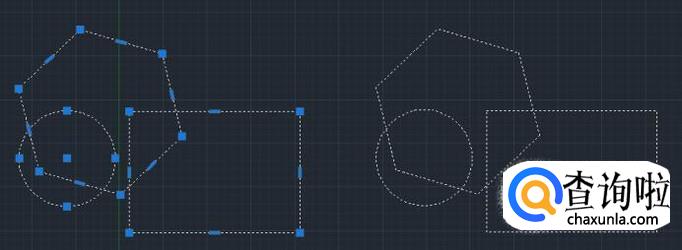

  如图为分解前和分解后的块。



工具/材料

CAD软件
