简要回答

CAD制图中，为了确定图纸的比例，经常需要在模型和布局中进行切换，下面我就来讲讲cad怎样退出布局当前视图。

详细内容

• 01

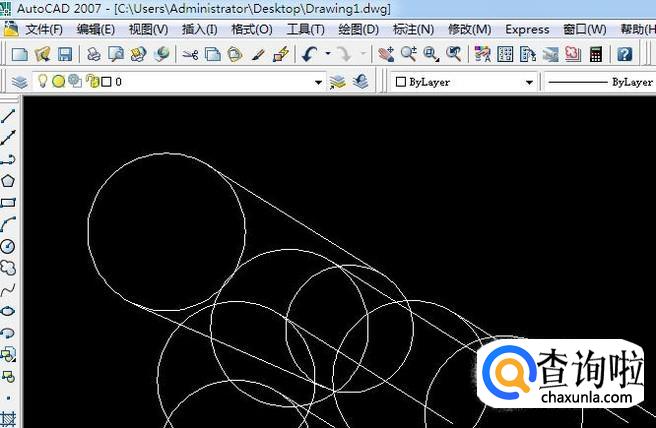

  首先，我们打开CAD软件，任选一个图形做示例。


• 02

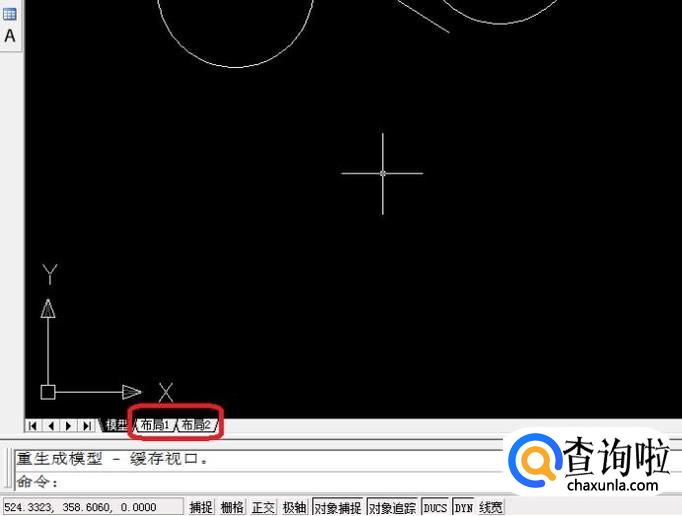

  如图所示，屏幕左下角命令栏上方有“模型”、“布局1”、“布局2”三个按钮，点击“布局1”或“布局2”就能切换到布局，我们点击“布局1”。


• 03

  在布局中可以根据图纸尺寸来确定纸张尺寸。如图所示，图中红框区域即“视口”，也就是打印图纸的纸张尺寸大小。


• 04

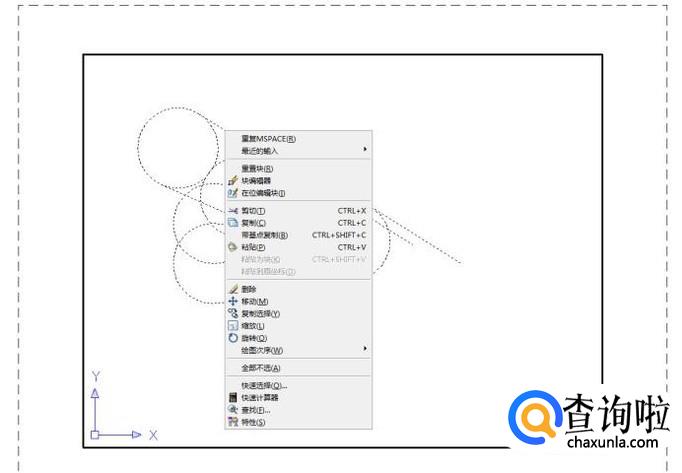

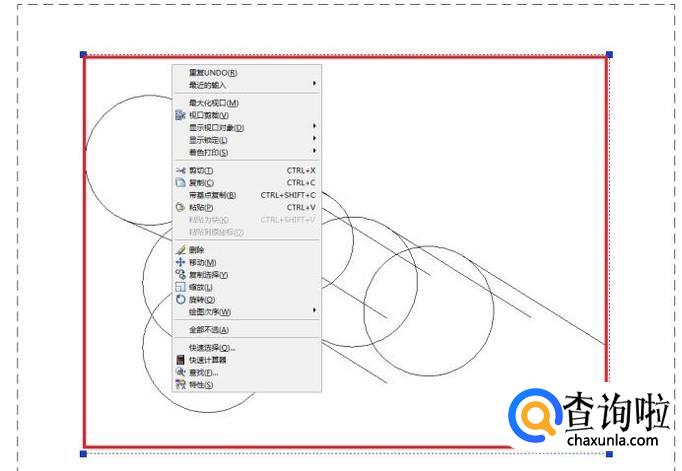

  双击视口，即可对图形进行缩放和编辑，如图所示，双击后视口范围变成粗线框，用鼠标滚轮可以缩放图形大小，右键点击可以修改图形。


• 05

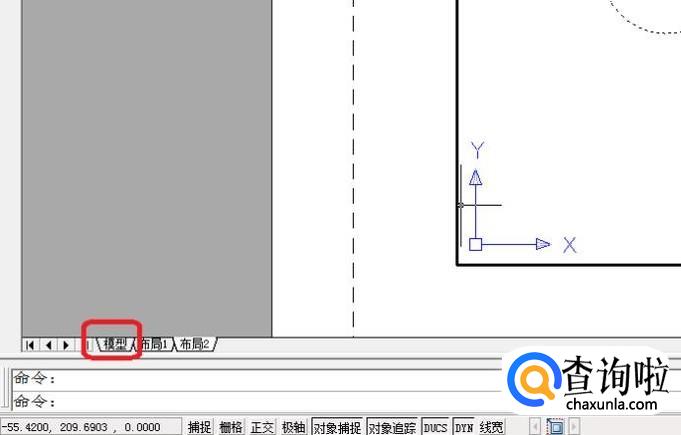

  要退出布局，只需点击屏幕左下角的“模型”即可。
