家装电路布线原则图解。感兴趣的小伙伴们快来了解一下吧。

详细内容

01
定位：

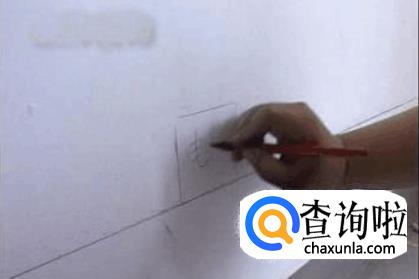

我们先根据要求对电路的位置进行定位，也就是说根据开关、插座、灯的位置，对电路进行定位。
02
开槽：
确定定位之后，我们要布线槽了，建议大家尽量少开横槽，因为这样会影响墙的承受力。槽的深度也要一致，现在普遍采用PVC管直径+10mm，而且槽线要直。

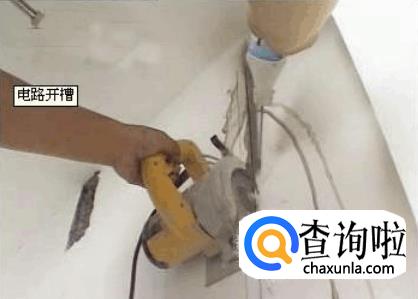

先在弹出控制线，然后用云石机切割墙面进行开槽。
03
线管：

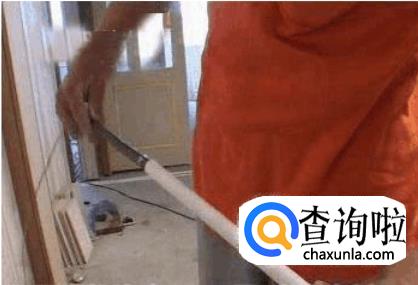

线管又分为两种：冷弯管和PVC管，可以用315重型PVC管，布线建议用冷弯管，因为冷弯管弯曲而不断裂，转角是有弧度，换线的时候不需要开墙，可以随时换。
04
弯管：

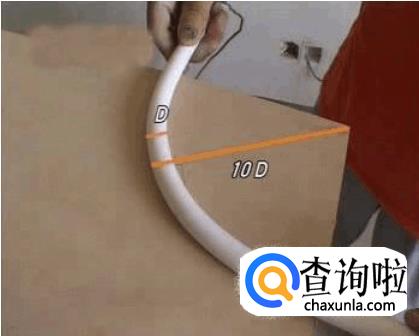

使用冷弯管就需要用弯管工具，弧度应为线管直径的6倍，先排管，再用钢丝穿过，这样以后维修也方便。
05
强弱电的间距为500mm，才能不让信号被干扰，如果达不到要求，就要对弱电做屏蔽处理。保证强、弱电不在同穿一根管内。
06

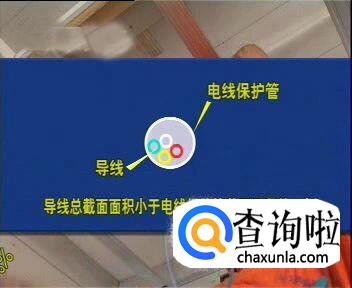

同根管内应穿入同一回路电线，而且电线总截面积不能超过管内截面积的40%。
07
房间内的电源、电话、电视的插座面板，要在同一高度上，插座之间的距离不能小于一个暗盒的大小。
08

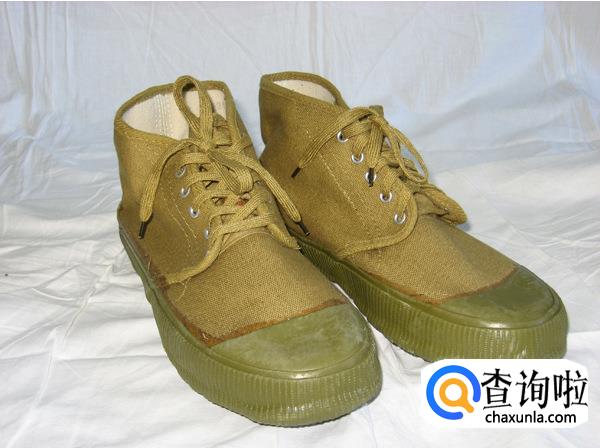

PVC管要用管卡固定，接头都要用配套接头，还要用PVC胶水粘牢，弯头使用弹簧弯曲，别忘记穿绝缘鞋哦。
09

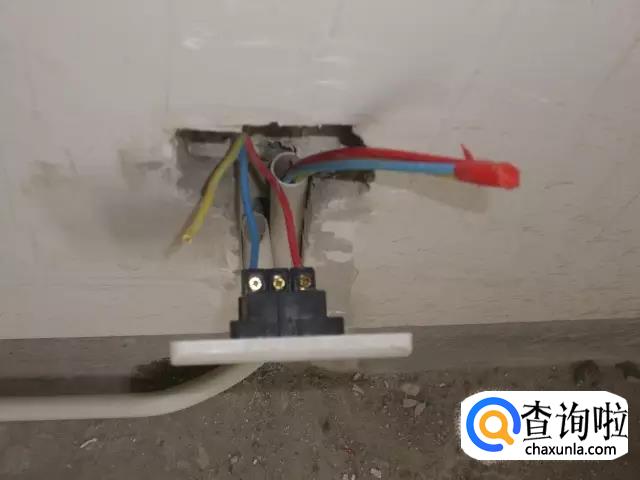

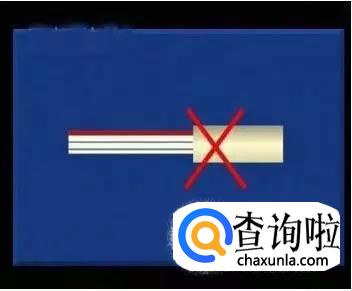

配管内的导线的接头要设在接线盒内，暗盒内的线头要用胶布封好，还要留出10-15公分长度的线头，这样才能保证安全。
