简要回答

CAD是工程中常用的制图软件，利用CAD可以画出各种图形，今天我们就来讲讲在CAD中如何设置直线与圆弧相切的方法。

详细内容

• 01

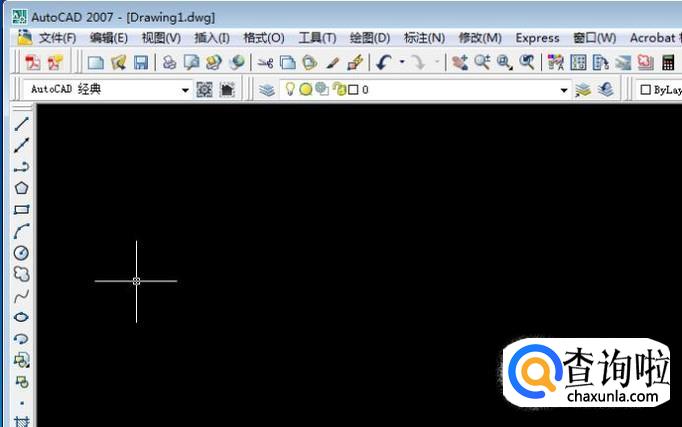

  打开一个空白的CAD文档，我们以两部分来讲解这个问题。第一是已知圆弧，画直线与它相切；第二是已知直线，画与直线相切的圆弧。


• 02

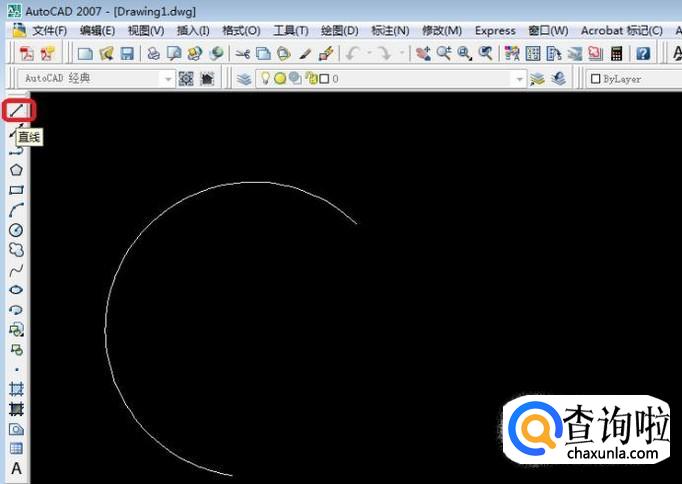

  第一部分，任意画一圆弧，要画一直线与该圆弧相切。我们首先，点击左侧工具栏的“直线按钮”。


• 03

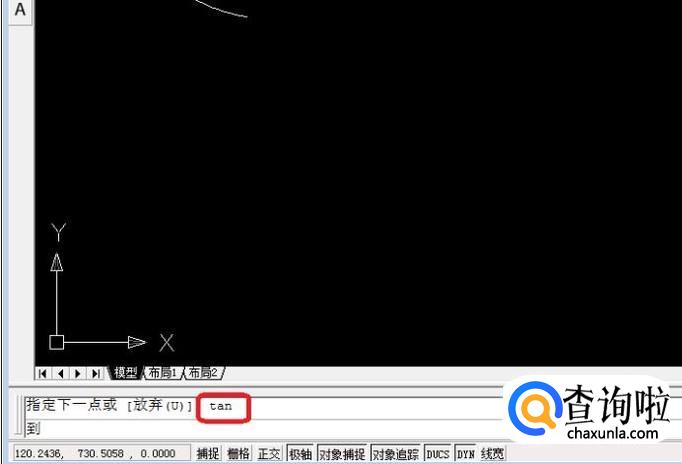

  在图上任意指定直线的第一点，然后在下部命令栏中输入tan（相切）命令，按回车键，如图所示。


• 04

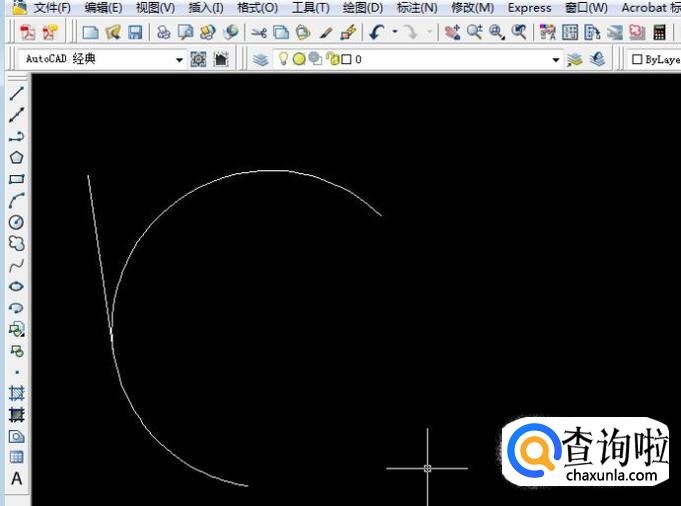

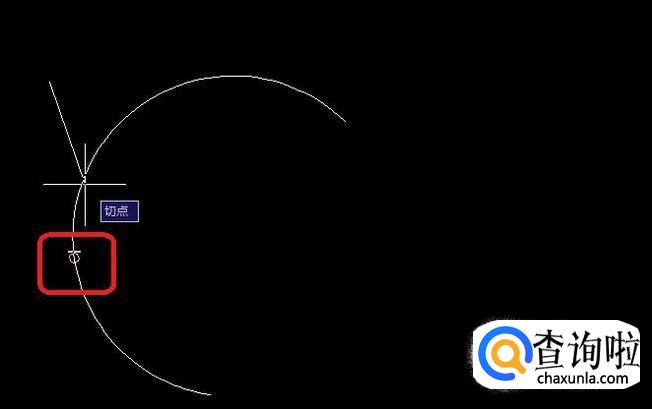

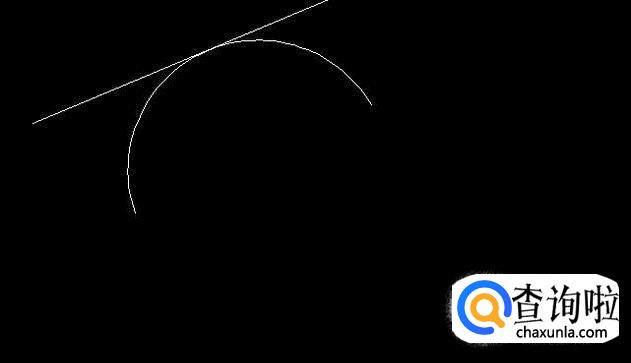

  把鼠标移到圆弧上任意位置，会出现图中所示的“切点”标记，单击一下鼠标，直线就会自动捕捉到切点，如图所示，与圆弧相切的直线就画好了。


• 05

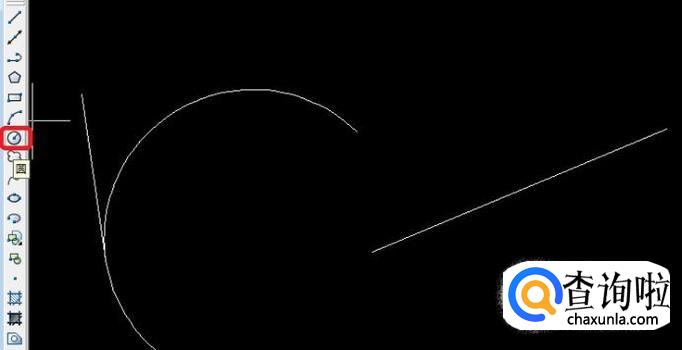

  第二部分，已知直线，画与其相切的圆弧。在文档中任意画一直线，点击左侧工具栏的“圆按钮”。


• 06

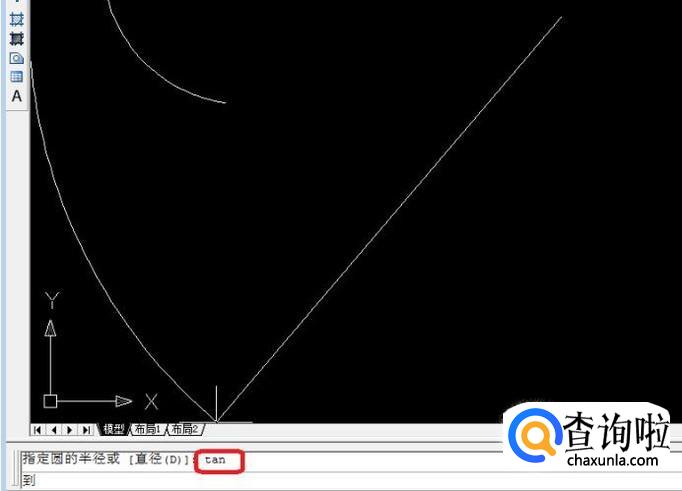

  在图上任意一点，指定为圆心以后，在下部命令栏输入“tan”（相切）命令，按回车键。


• 07

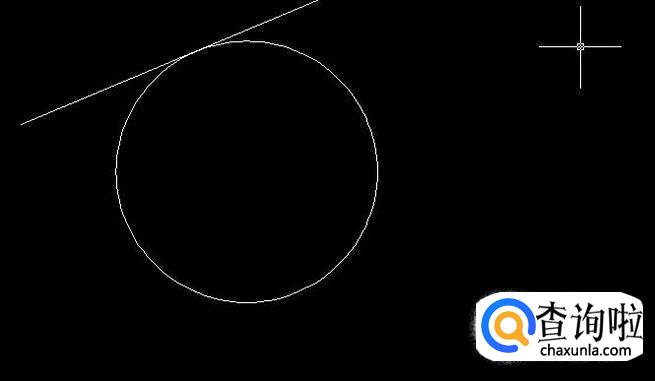

  鼠标移到直线上任意一点，会出现如图所示“递延切点”的标志，单击一下，就自动捕捉切点，圆就画好了。


• 08

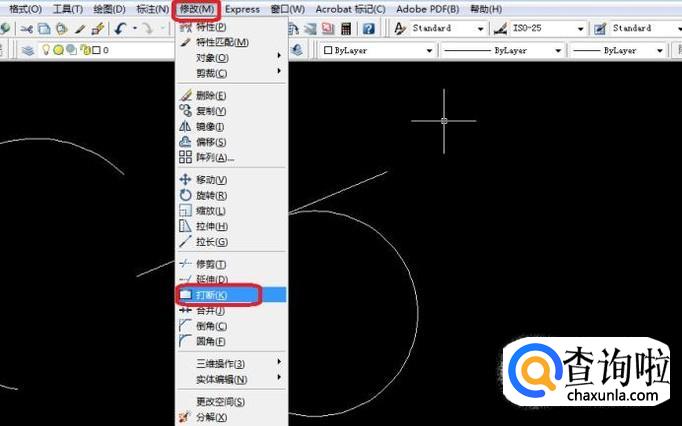

  如果只是需要圆弧，把圆打断就行，点击标题栏的“修改”按钮，在下拉菜单中选择“打断”，打断所需位置，与直线相切的圆弧就画好了，如图所示。
