SolidWorks如何创建一个“锁”模型？

知识问答小编

0次浏览

2022-10-24 22:20:43

最佳经验

本文由作者推荐

简要回答

　　锁是我们日常生活中必不可少的物品，

　　那么，

　　在SolidWorks中如何创建一个锁的三维模型呢？

详细内容

01

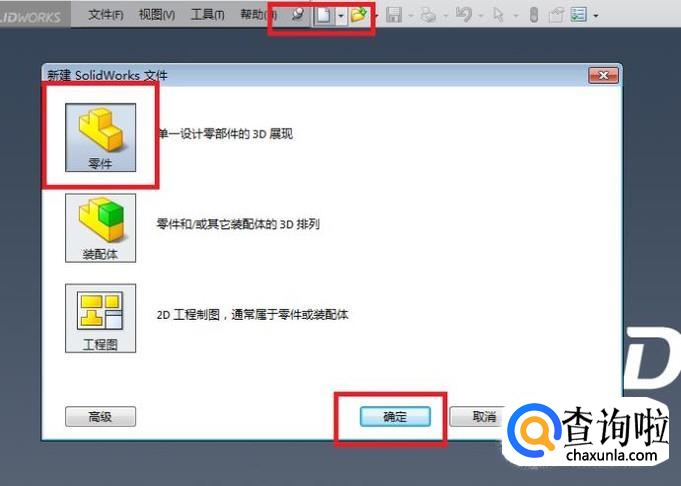

如下图所示，
打开SolidWorks软件，
新建一个空白的SolidWorks零件文件。
02

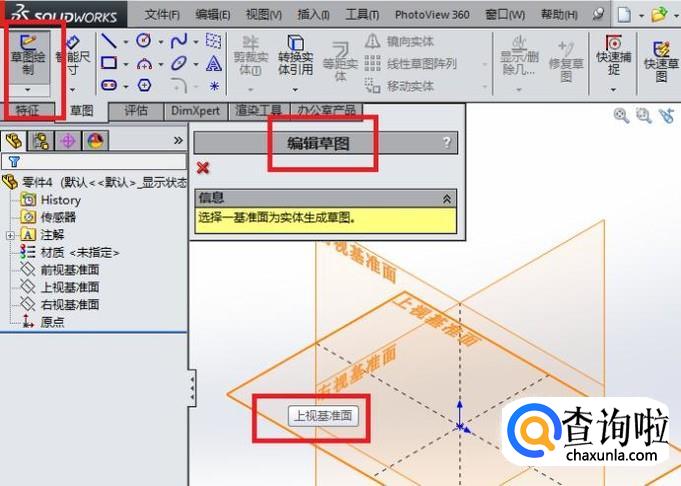

如下图所示，
点击工具栏中的“草图绘制”图标，
之后弹出一个“编辑草图”对话框和三个基准面，
笔者选择“上视基准面”为草图平面。
03

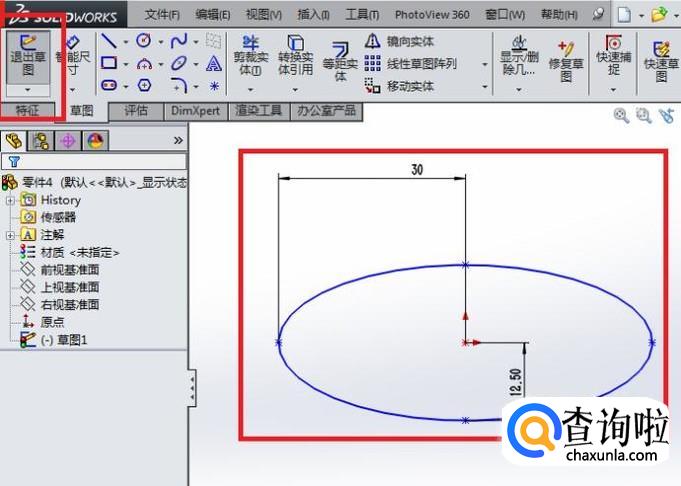

如下图所示，
首先点击工具栏中的“椭圆”图标，
然后以坐标原点为圆心画一个椭圆，
然后点击工具栏中的“智能尺寸”图标，
再然后标注椭圆的长短轴，尺寸可以参考下图，
最后“退出草图”。
04

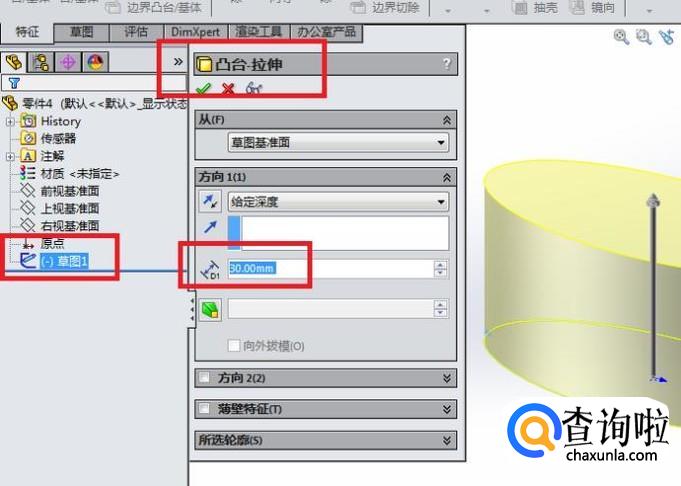

如下图所示，
回到了特征工具栏，
首先在设计树中用鼠标左键选中刚刚画的椭圆草图，
然后点击特征工具栏中的“拉伸凸台/基体”图标，
然后在弹出的“凸台-拉伸”对话框中修改拉伸高度为30，
打√，
至此，
完成锁的主体创建。
05

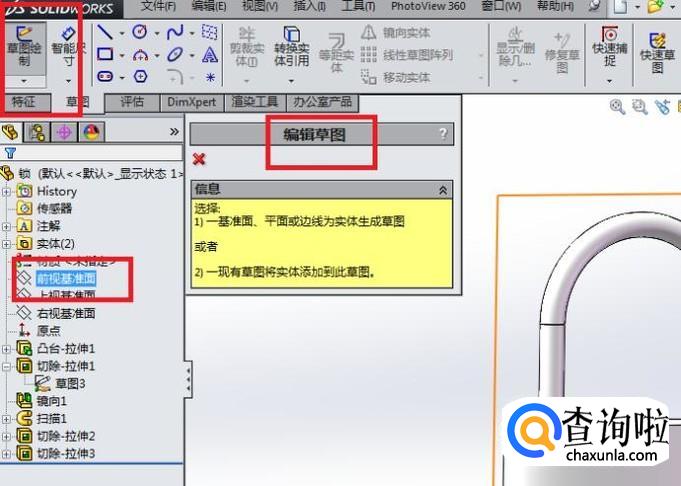

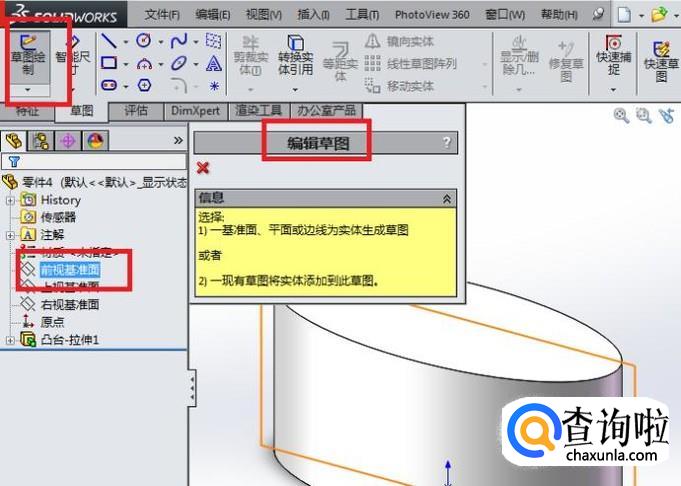

如下图所示，
继续点击草图工具栏中的“草图绘制”，
这次仅仅出现“编辑草图”对话框，而没有三个基准面供我们选择，
所以，
笔者在设计树中选择了“前视基准面”。
06

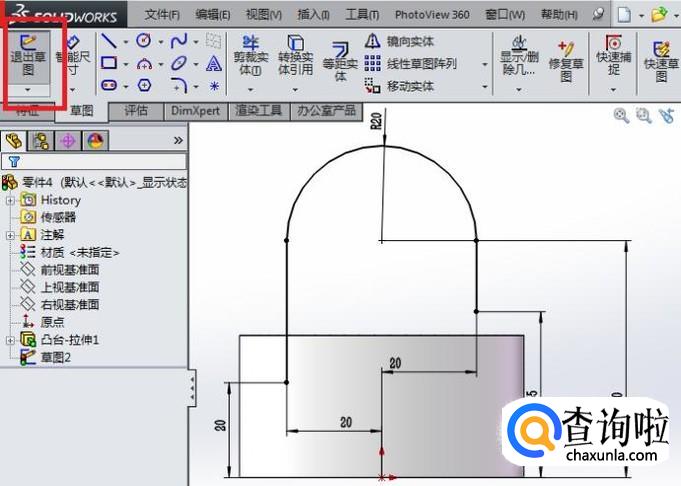

如下图所示，
首先点击工具栏中的“直线”图标，
然后在草图区域画两条竖直线段和一条水平线段，
接着在草图工具栏中点击“圆”图标，
以水平线段中点为圆心画一个圆与两条竖直线段相切，
再点击工具栏中的“裁剪实体”图标，
将整圆裁剪成半圆，
接着点击工具栏中的“智能尺寸”图标，
参照（或者按照）下图中的尺寸进行标注，
最后“退出草图”。
07

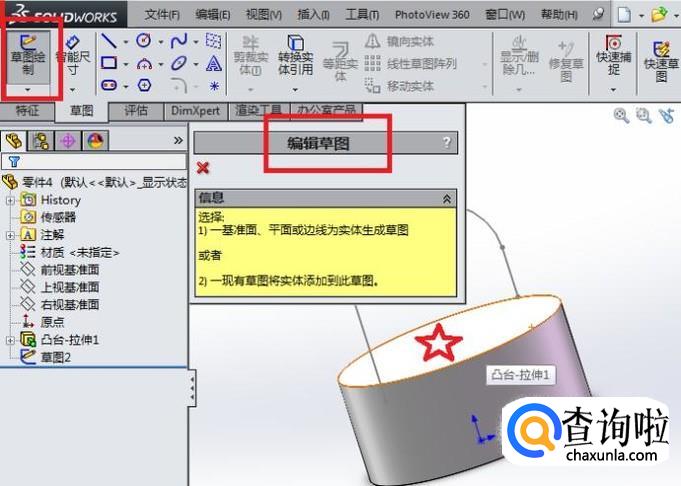

如下图所示，
继续创建草图，
这次的平面为下图中红色五角星所在的平面。
08

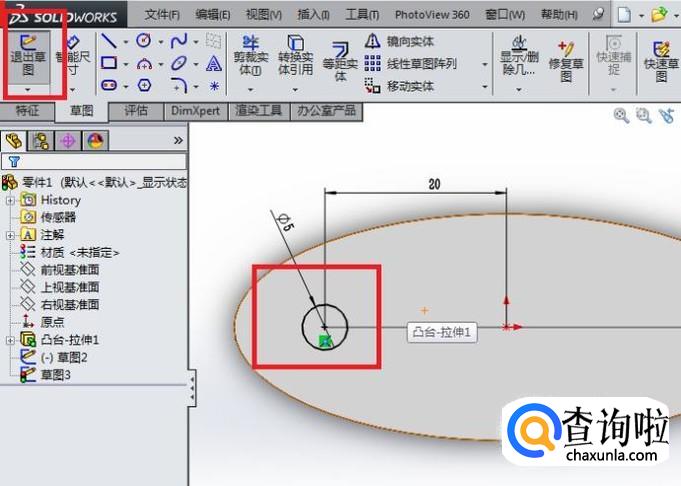

如下图所示，
首先点击工具栏中的“圆”图标，
然后在草图区域画一个圆，
然后点击工具栏中的“智能尺寸”图标，
再然后标注圆直径为5，距离坐标原点20（这个尺寸可是有讲究的，它与第6步中画的草图尺寸相配合），
最后“退出草图”。
09

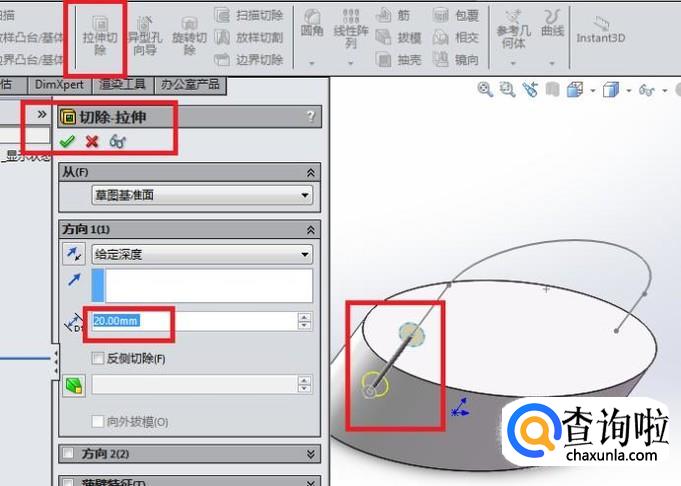

如下图所示，
还是先选中刚刚画的草图“圆”，
然后点击工具栏中的“拉伸切除”图标，
在之后弹出的“切除-拉伸”对话框中修改拉伸高度为20（笔者对这个尺寸感觉满意），
打√。
010

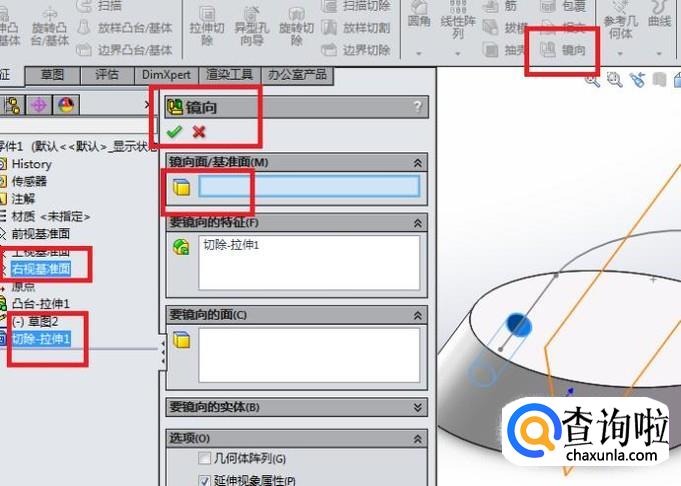

如下图所示，
首先在设计树中选中刚刚的“切除-拉伸”特征，
然后点击特征工具栏中的“镜向”图标，
随后软件弹出一个“镜向”对话框中，
镜向面一栏：在设计树中选择“右视基准面”，
打√。
011

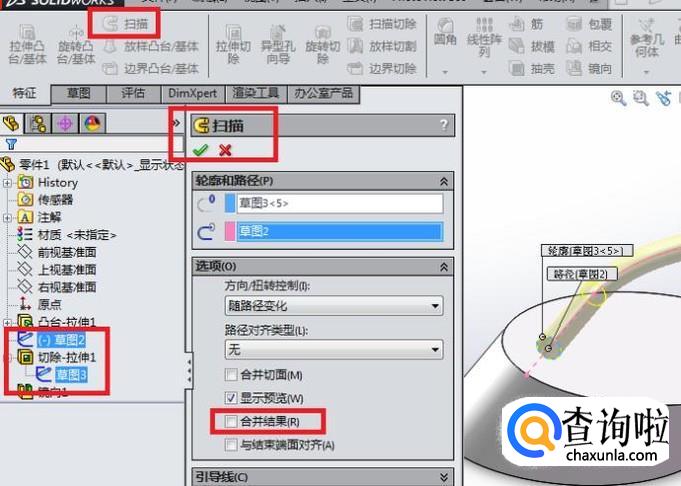

如下图所示，
点击特征工具栏中的“扫描”图标，
然后软件弹出一个“扫描”对话框，
轮廓一栏：在设计树中展开“切除-拉伸”，选择它的草图（圆），
路径一栏：在设计树中选择“草图2”，
最后打√。
012

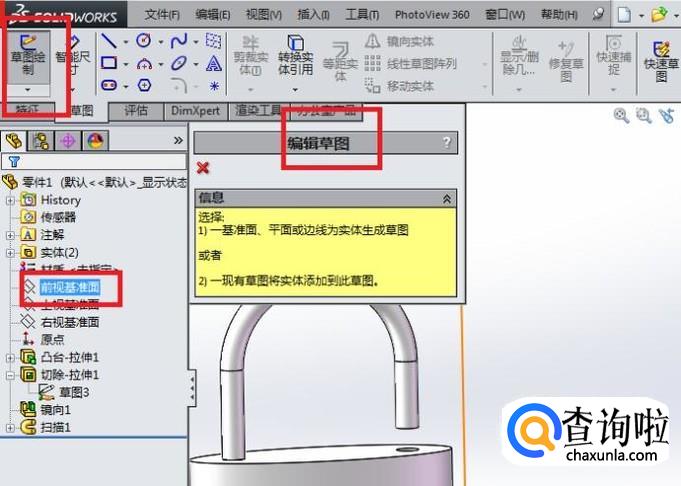

如下图所示，
又一次创建出草图，
在设计树中选择“前视基准面”为草图平面。
013

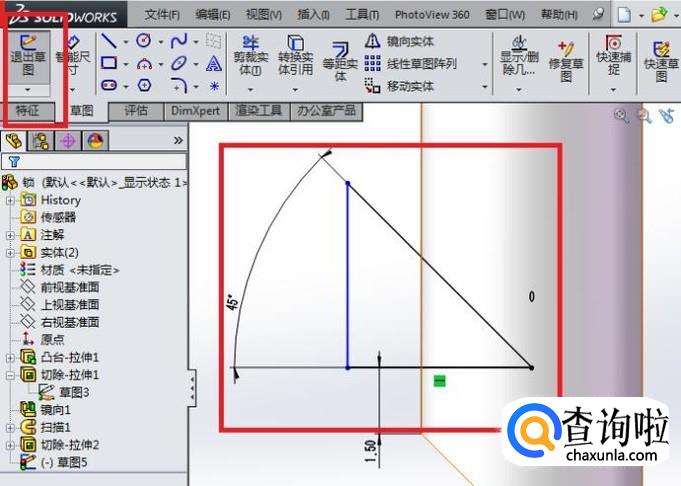

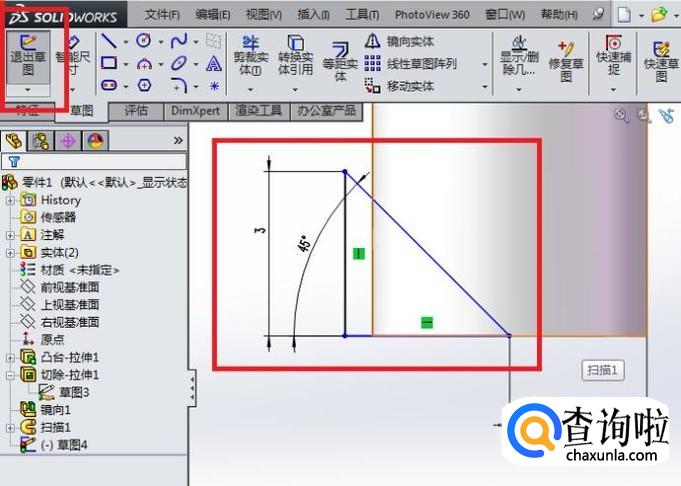

如下图所示，
首先点击工具栏中的“直线”图标，
看下图，照着画一个三角形，
点击工具栏中的“智能尺寸”进行标注约束，
最后“退出草图”。
014

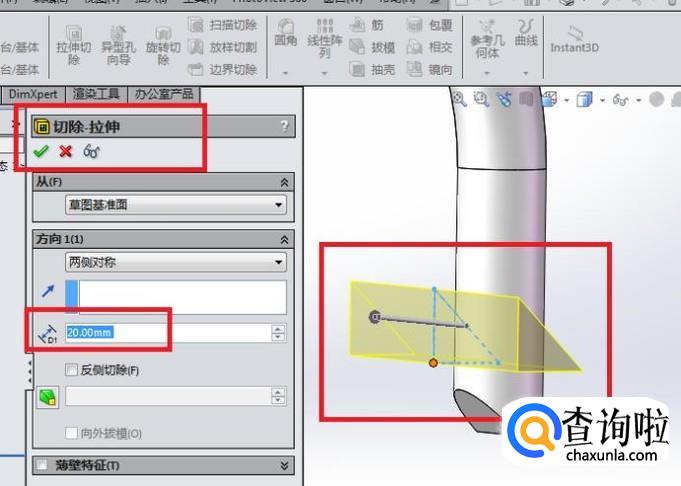

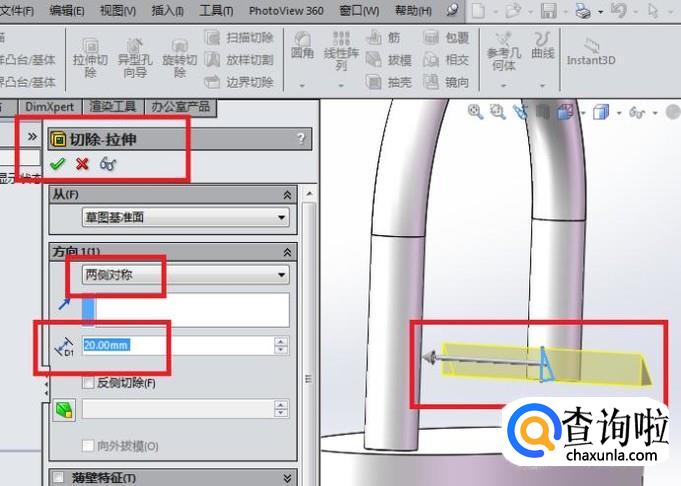

如下图所示，
依旧是先用鼠标左键选中刚刚画的草图，
然后点击工具栏中的“拉伸切除”图标，
拉伸方向选择“两侧对称”，
看着默认的距离还可以，就不去动它了，
直接打√。
015

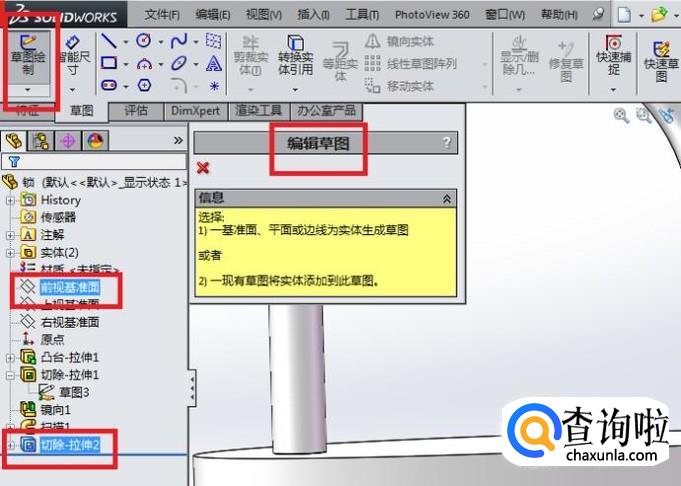

如下图所示，
继续我们的草图创建之旅，
同上一个草图相同，
还是选择前视基准面为草图平面。
016
如下图所示，
这个草图连形状都与上一个草图相似，
只是位置不同，
直线命令画三角形，
智能尺寸标注约束，
退出草图，
结束了。
017
如下图所示，
继续我们的拉伸切除操作，
一切都保持不变，
与第14步操作完全相同。
018
如下图所示，
还是创建草图，
还是前视基准面。

（熟悉的步骤、熟悉的方式、甚至熟悉的味道）
019

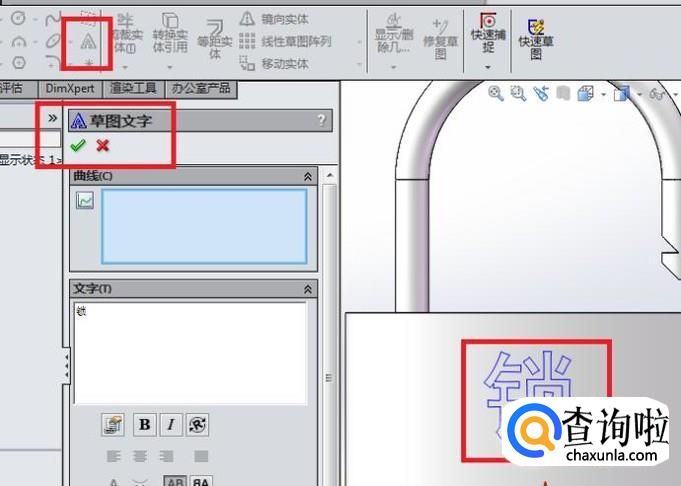

如下图所示，
首先点击工具栏中的“草图文字”图标，
弹出“草图文字”对话框之后在其文字一栏输入“锁”字，
取消下面的“使用文档字体”，
然后点击“字体”按钮，
在弹出的“选择字体”对话框中设置字体字号，
感觉合适就打√。
020

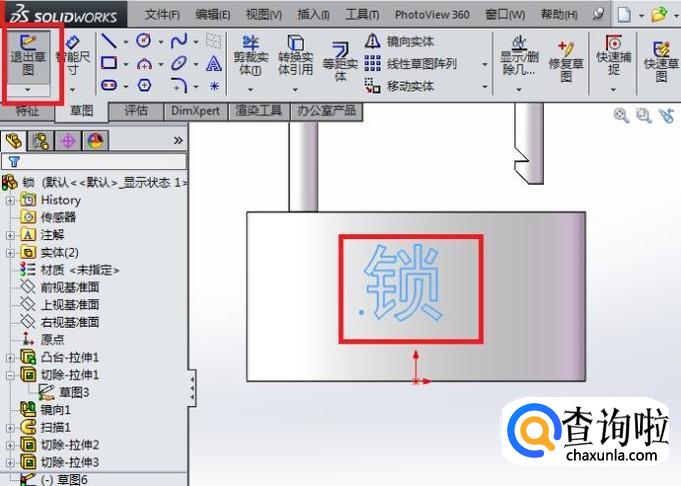

如下图所示，
完成草图文字的创建，
点击“退出草图”。
021

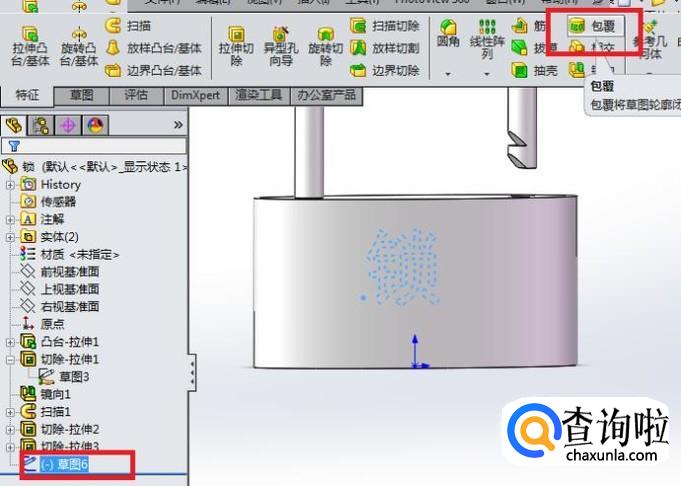

如下图所示，
依旧是选选中刚刚创建的文字草图，
然后点击特征工具栏中的“包覆”图标。
022

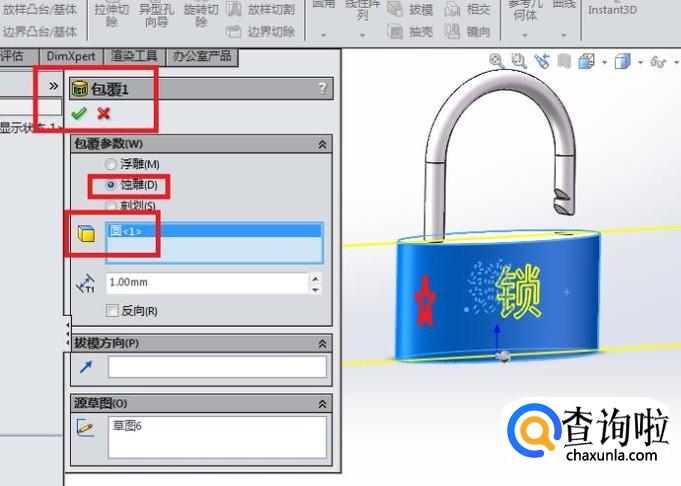

如下图所示，
出现“包覆”对话框，
无论默认的包覆参数是什么，
这里我们选择“蚀雕”，
深度1mm就够了，
然后选择面：看见红色五角星所在的蓝色曲面吗？那就是我们的选择，
最后，别忘了打√。
023

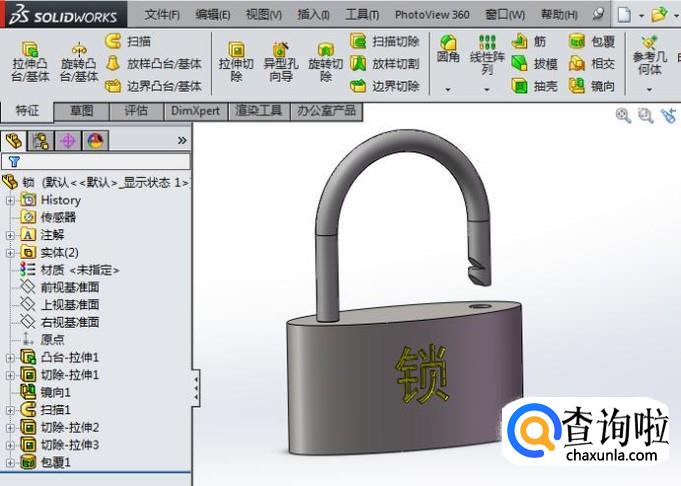

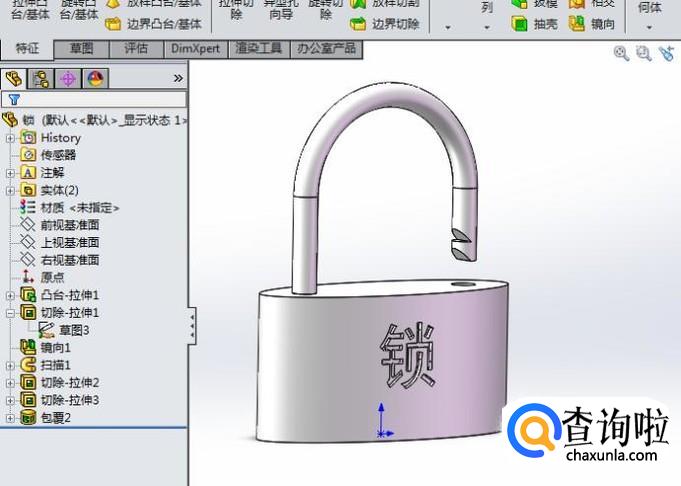

如下图所示，
到此为止，一个“锁”的三维实体建模就完成了。
条件有限，很简陋。
024

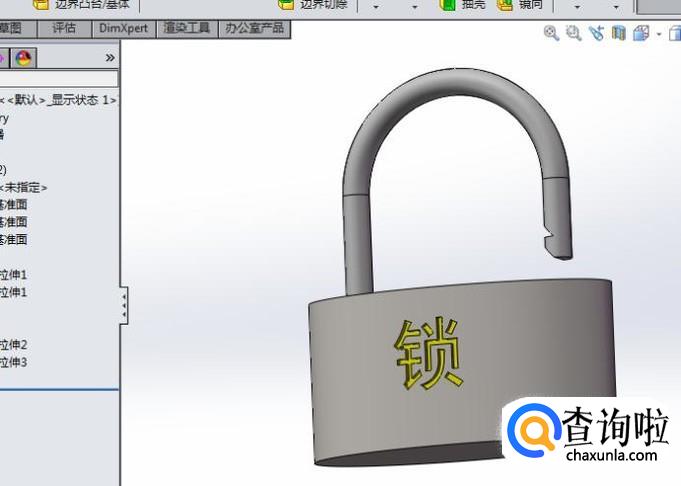

如下图所示，
给锁进行“上色”处理，
看起来是不是更好一点呢？
