工具/材料

CAD软件

详细内容

• 01

  首先打开CAD软件，操作界面如图所示。


• 02

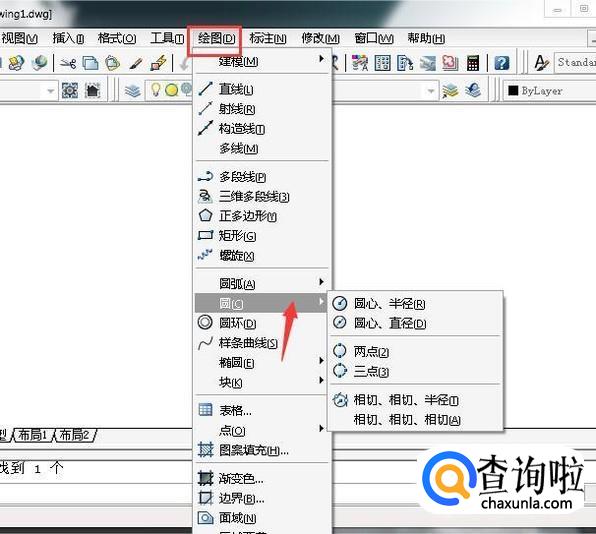

  点击绘图工具栏中的“圆”，如图所示。


• 03

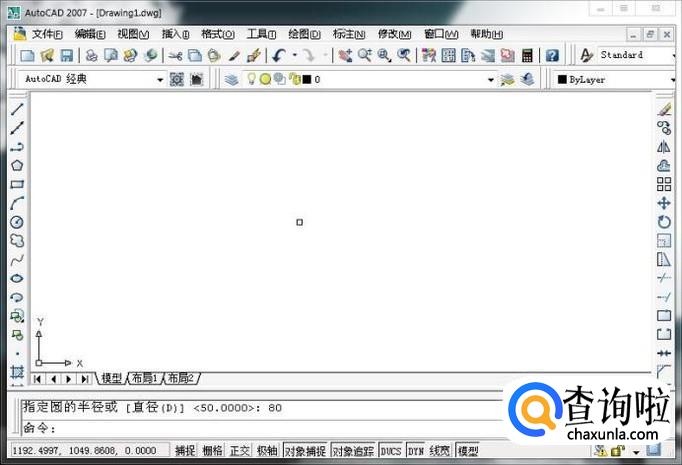

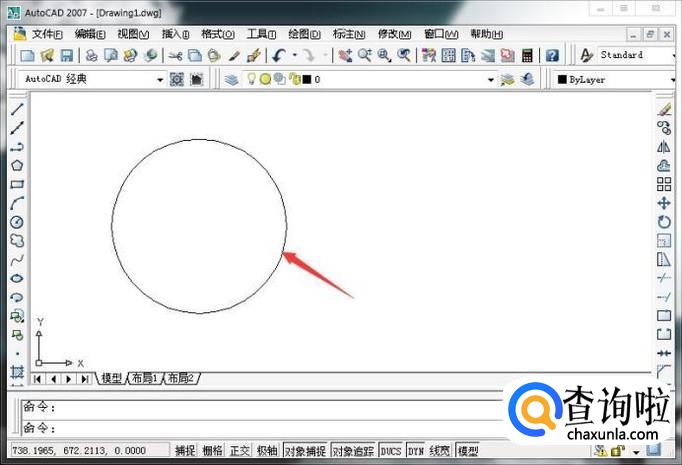

  在屏幕上画出一个大小适中的圆，如图所示。


• 04

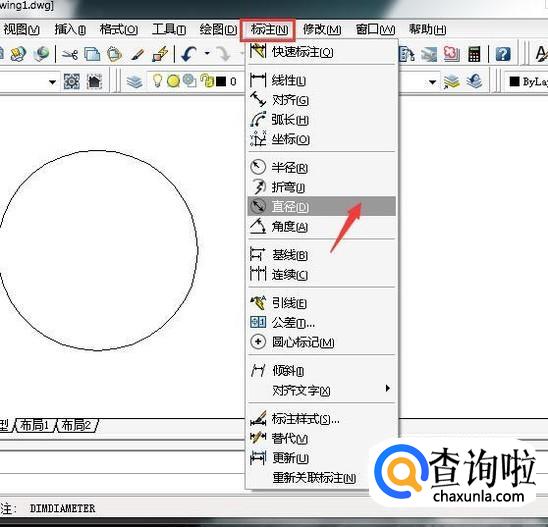

  点击标注工具栏中的“直径”，如图所示。


• 05

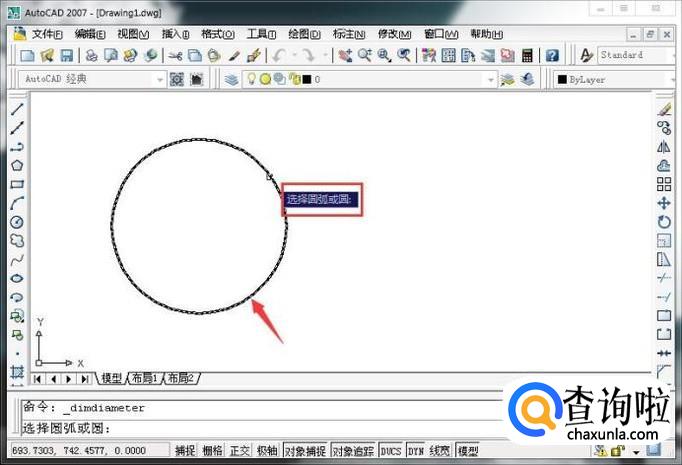

  随后选择圆为直径标注的对象，如图所示。


• 06

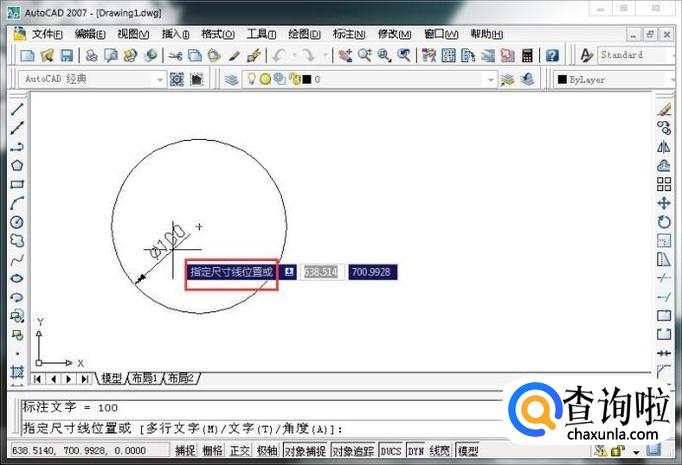

  然后根据我们的实际需要指定尺寸线的位置，如图所示。


• 07

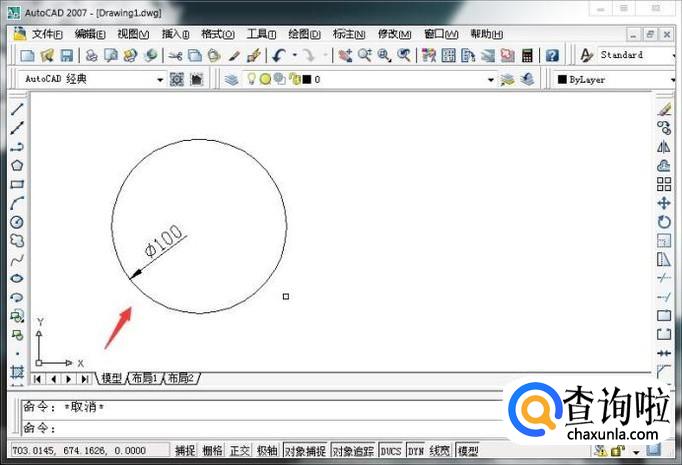

  指定尺完寸线的位置后，即可完成对圆的直径标注。


• 08

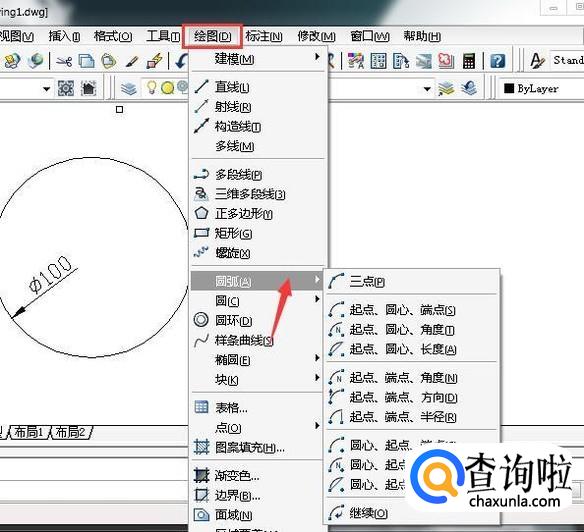

  点击绘图工具栏中的“圆弧”，如图所示。


• 09

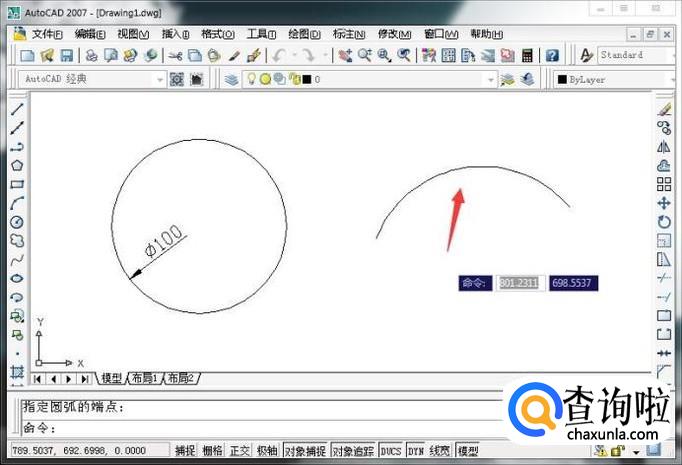

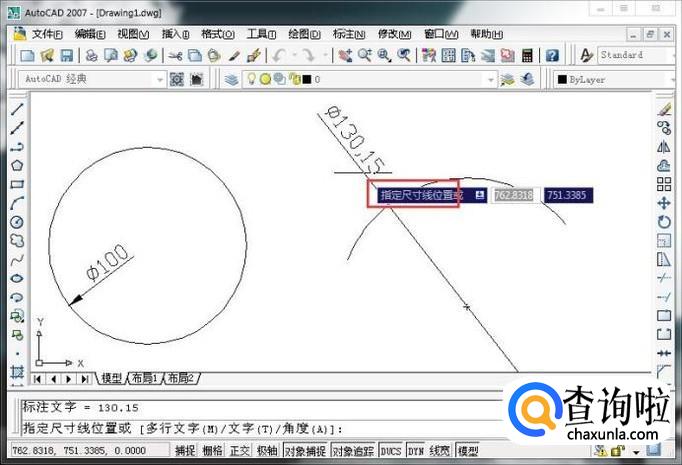

  随后在屏幕上画出一段圆弧，如图所示。


• 010

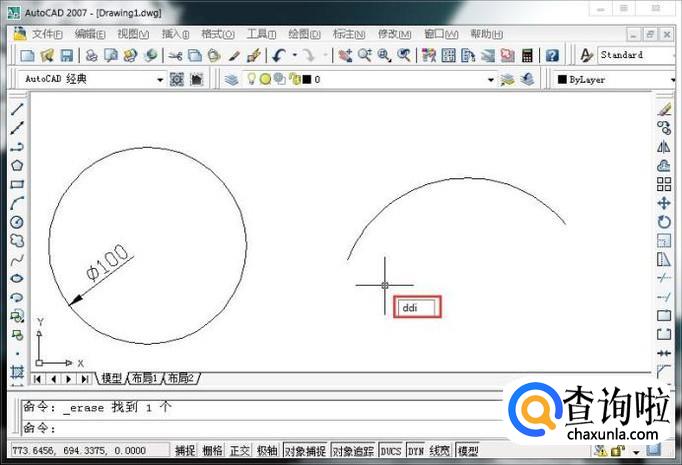

  在键盘中输入“ddi”，敲击回车键，执行直线标注命令，如图所示。


• 011

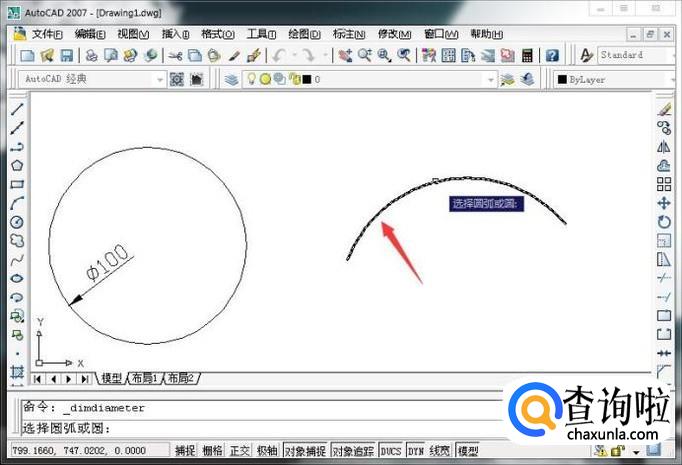

  随后指定圆弧为直径标注的对象，如图所示。


• 012

  然后根据我们的实际需要指定尺寸线的位置（可以在圆的内部，也可以在圆的外部），如图所示。


• 013

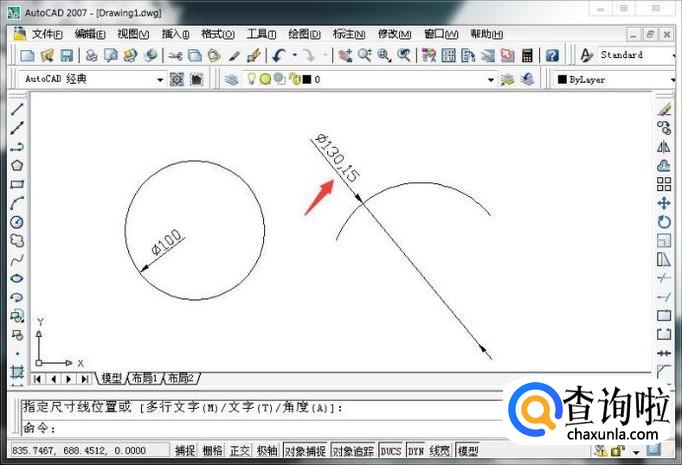

  指定尺完寸线的位置后，即可完成对圆弧的直径标注了。



特别提示

直径标注的对象只能是圆或者圆弧
